11樓

2008-09-19 11:44

spensert wrote:
定電流ic是用ncp3065

大大您好厲害，不是電子科系也可以diy車燈控制電路出來值得鼓勵一下

我的車燈也覺得亮度不夠，也想diy一下！
能不能請問一下這棵ic哪裏可以買的到呢？價錢如何？

joekiller

joekiller
個人積分：5分
文章編號：8587536

5分

12樓

2008-10-15 16:52

大大~您那麼厲害
可以詢問您一個問題嗎?
小弟有在網路上購買CREE的手電筒
但是使用一點時間後，遇到路面不佳或角度有變動時
都會有忽明忽暗的情況發生，請問這大概是哪裡的問題阿?
謝謝您了!!
小弟很欽佩您的DIY精神!!!!加油!!!

^_^Y

雪山之巔

雪山之巔
個人積分：5分
文章編號：8588472

5分

13樓

2008-10-15 17:59

我是用Q-LITE前燈，剛好前燈是使用4顆4號電池，1.5V*4只=6V。
突發奇想拿消防緊急照明燈用的6V4AH來研究使用。
改燈步驟很簡單:
1.燈的下方鑽一個孔------電線可通過，不要鑽到卡夾處，卡燈時會卡不住。
2.燈的電路板找出正負極接點------電線焊接上。
3.連結電池------注意正負極。
4.固定蓄電池-----不會亂動就好，我是用以前相機的保護套+多出來的車燈夾。

我是雙燈俠，採用閃爍模式，夜騎2小時*10天=20小時。
充電時接上緊急照明燈*48小時，簡單省錢又很好用喔。

spensert

spensert
個人積分：5分
文章編號：8621302

5分

樓主

2008-10-17 22:44

遇到路面不佳或角度有變動時,會有忽明忽暗的情況發生,應該是電池接觸不良,檢查一下電池的接觸點

保哥

保哥
個人積分：0分
文章編號：9139326

0分

15樓

2008-11-25 0:01

我不是來踢館

首先
你的散熱根本不符合長效散熱,瞬間照個相比較是可以
電路是設計不錯
但是若是都改為鋁機殼就可行(加上行車散熱)

相片會說謊
光圈和快門調整得當照片效果其實是依樣的

你的設計因為散熱不良若是配合閃爍可以使散熱率提高
便可達到要求
但是長時間就會跳機(過熱)

還有聚光杯太小效率太差

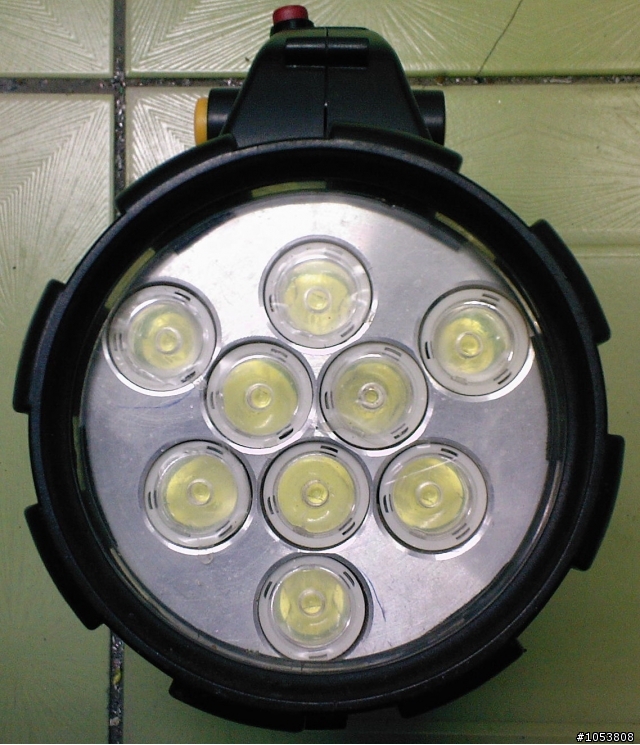

我是用5度大口徑的聚光杯
真是打遍天下無敵手

我的單車是裝Q4 5度聚光杯*3 加18650*3
陸上除非有hid大燈的機車可以比一下
要不然都會死在我的燈下

Q4是個目前效率最高的產品,看搭配得宜
真是打遍天下無敵手

相片候補中

保哥

保哥
個人積分：0分
文章編號：9139624

0分

16樓

2008-11-25 0:18

燈膽打算採用CREE XRE-Q4 2顆，燈杯採6度(遠光)及45度(近光)，電池用鋰電18650 2200mA 3顆(大約12V)。看到之前一些前輩的作品，大都無法調光，所以定電流電路打算自己LAYOUT，規格大概是近光三段(250mA、500mA、750mA) + 遠光一段(750mA) + 近光閃爍，這些規格應該可以滿足我的需求，平常使用近光250mA，以功率計算(2200mA*12V)/(250mA*3.7V)=29.2小時，單獨使用近光750mA或遠光750mA大概也可使用9.7小時，對於一般夜騎相當足夠了，也不用常常充電。應該會有人問為什麼不用1A驅動，事實上要用最高亮度，直接以電池接LED就可達到最高亮度，但相對LED的壽命也縮短，畢竟1顆200多塊的LED實在不便宜，而且我也不用花費這麼多心思去設計恆流電路。

Q4直操1A是不會傷晶片的
但是散熱絕對是首選
我的單車配備
18650 1200mm ma*3
恆流晶片
5度聚焦晶片
p3電腦cpu散熱模組
50歐姆無段調光

因為直操1a
使用率下降
但是夠我騎一週
每天1小時

banny_lin

banny_lin
個人積分：0分
文章編號：9159819

0分

17樓

2008-11-26 11:51

保哥 wrote:
燈膽打算採用CREE...(恕刪)

好像達不到你所說得這樣喔
你忘記計算限流模組的工作效率(一般為75%~90%,這裡因為你沒有提供限流模組的IC和線路,所以我就以80%計算)和充電器的充電效率約85~95%還有鋰電池的工作電壓範圍3.2~4.2V

就大概算一下電池的實際功率吧
18650 2200mA 3顆 (3.2+4.2)/2*3=11.1V(這個還有更精確的算法,這裡是簡單計算一下)
2200mA*充電器的充電效率95%=2090mA

就以你的公式算一下

(2090mA*11.1V)/(250mA*3.7V)*限流模組的工作效率90%=22.572小時

以上是可達成的最佳狀態

如以上訴公式在計算一下
因為直操1a
使用率下降
但是夠我騎一週
每天1小時

這個好像是不太可能

懶貓

蛇皮

蛇皮
個人積分：27分
文章編號：9163604

27分

18樓

2008-11-26 16:12

現在Q4那麼便宜.還需要這樣改嗎?好奇中

walkman1

walkman1
個人積分：3分
文章編號：10412265

3分

19樓

2009-02-18 19:36

spensert wrote:
電路圖如下:定電流i...(恕刪)

大大自制的果然不一樣
可是電路圖放大後竟然不知道需要用到哪些電阻材料
能請大大提供一個清楚的電路圖嗎?...
