Q5槍燈不刺眼改造 (第2頁)

slugman

slugman
個人積分：0分
文章編號：10528115

0分

11樓

2009-02-25 2:47

由於多數槍燈反光杯的造型問題, 直接貼掉一部分的燈頭並沒有辦法解決
如樓主那樣的遮光罩才能徹底解決截止線的問題 :)
附上在下的試作品:

噹噹...造價199元之愛的小土炮

光型

實際照射角度 (截止線以上完全沒有光害)

Smile319

Smile319
個人積分：81分
文章編號：10547954

81分

12樓

2009-02-26 1:06

slugman wrote:
如樓主那樣的遮光罩才能徹底解決截止線的問題 :)

最近小弟也試做了幾個遮光罩，但是發現要做遮光罩容易，
而要做出小而美、光形又漂亮的卻不是很容易~
==================================================
槍燈的頭，大部份都是平的！
甚至有些長的像燈杯一樣是外擴的，
這種在做遮光罩時，就比較麻煩了~

==================================================
側面的光型，中間是聚光的部份，
上下是泛光~

==================================================

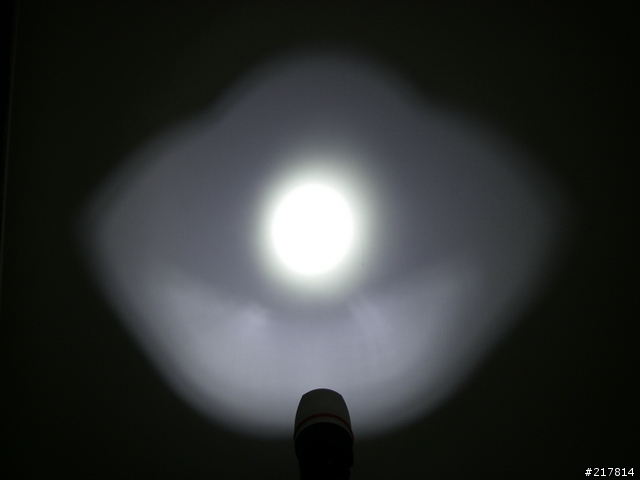

還沒加遮光罩的正面光型

==================================================

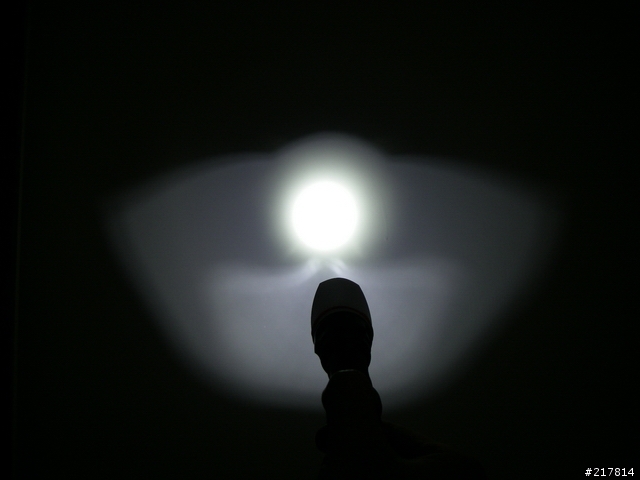

遮光罩做的太短…

==================================================
其實上半部的泛光還是有不少

==================================================
遮光罩做得太長，一來不美觀、二來又容易去卡到別的東西~

==================================================
雖然光型看起來是比較 ok 的~

==================================================
除非可以把遮光罩的角度做成像這樣…

==================================================
一來遮光罩不用做的很長、二來光型也相當理想~
把損人又不利已的上部泛光，反射回地面增加照射的面積！
這樣不是一舉兩得嗎？只是…

這樣的遮光罩要怎麼固定啊？傷腦筋~~~~~

slugman

slugman
個人積分：0分
文章編號：10553080

0分

13樓

2009-02-26 11:21

Smile319 wrote:
(恕刪)這樣的遮光罩要怎麼固定啊？傷腦筋~~~~~

概念上來說我也是利用遮光罩的角度去把上半部的光線反射到近端的地面上
至於固定的方法,我是先把光罩象一般那樣水平黏在電筒上以後
再稍微加熱烘烤把光罩的末端往下凹出我要的形狀
當然啦,試做型難免又大又醜, 下一步是要縮小面積..呵呵 XD

附帶一提, 可以在光罩的適當位置開一個小孔貼上霧面的紅色濾片
這樣正面遠遠看會有一個不刺眼的的紅色警示燈 :)

PK*PK

PK*PK
個人積分：163分
文章編號：10554732

163分

14樓

2009-02-26 12:44

Smile319 wrote:
這樣的遮光罩要怎麼固定啊？傷腦筋~~~~~

3M雙面膠,
Y拍R拍有賣,好用便宜大碗,此賣家共推了3款出來賣,
目前還沒看過比網拍便宜的3M雙面膠.

Smile319

Smile319
個人積分：81分
文章編號：10555071

81分

15樓

2009-02-26 13:00

slugman wrote:
附帶一提, 可以在光罩的適當位置開一個小孔貼上霧面的紅色濾片
這樣正面遠遠看會有一個不刺眼的的紅色警示燈 :)

呵…這個點子不錯耶~ 搞不好左右也可以各開一個，
這樣連側面都有警示作用了~

PK*PK wrote:
Y拍R拍有賣,好用便宜大碗,此賣家共推了3款出來賣,

小弟不才，雙面膠不也是平的嗎？要怎麼讓有斜度的光罩，
貼在沒有斜度的燈頭上呢？

有想過去找一片約0.3mm厚的鏡面鋁板，做成圓筒狀跟圓錐狀兩個部份，
然後圓錐的部份再切掉一半做燈簷，圓筒的部份可以直接套在燈頭，
只是要加工將這兩個部份焊在一起，也是很頭大的問題~~

PK*PK

PK*PK
個人積分：163分
文章編號：10555678

163分

16樓

2009-02-26 13:34

用雙面膠黏鋁片,
可再用塑鋼土等把上方的空隙補起來,然後噴漆.

青蜂俠阿銘

青蜂俠阿銘
個人積分：3分
文章編號：10562877

3分

17樓

2009-02-26 20:51

環氧樹酯有相當好的接著性，就是AB膠，小瓶的A、B兩瓶擠適量混合繳拌即可，

不到100元，可參考。

rediku

rediku
個人積分：149分
文章編號：10575233

149分

18樓

2009-02-27 13:03

Blue.Lan wrote:
不懂廠商為什麼不把車燈做成這個樣子...(恕刪)

應該是 "為什麼車友都把戰術手電筒拿來當車燈用" 吧 ....

yu_jr

yu_jr
個人積分：2分
文章編號：10579383

2分

19樓

2009-02-27 16:48

請問那種薄薄的鋁片要去哪裡買?? 謝謝!

Smile319

Smile319
個人積分：81分
文章編號：10580370

81分

20樓

2009-02-27 17:40

PK*PK wrote:
可再用塑鋼土等把上方的空隙補起來,然後噴漆.

青蜂俠阿銘 wrote:
環氧樹酯有相當好的接著性，就是AB膠

感謝兩位大大的指點啦！居然忘了還有 AB 膠這東東~
昨天已經想好要怎麼做斜角固定囉！等到鋁片版完成，再上來分享囉！

yu_jr wrote:
請問那種薄薄的鋁片要去哪裡買?? 謝謝!

在丫拍上找“鏡面鋁板”可以找的到，
如果覺得鋁片不好加工，像小弟用的這種鏡面卡紙也是不錯啦~
可以先試做幾個看看看效果，決定了之後再來找鋁片加工！
