因為T3那個地方是凹下去的～
所以您可以看出螺絲鎖到最緊都還可以順利轉彎喔～
alfachou wrote:
孤星大大您好,
請問...(恕刪)
不過過程還蠻多挫折的(真的是蠻多的喔!)
零零總總大概十來項有吧!
等圖拍好了,"零件"稍稍清洗一下就可以po上來囉!!
還沒PO心得文,晚上到路易士就被發現了啦!!
-------------------------------------------------------------------------------------
愛車先來個 一張吧!
以下都是改裝過程會碰到的零組件
STEP1:龍頭立管先做記號(黑線條),先預設立管鐵氟龍襯套高度與Tbar固定位置再來配合錐度,實際繪圖量測龍頭立管為兩度(量測處,非整支龍頭立管都是兩度喔)
STEP2:用車床車出龍頭立管鐵氟龍套(內徑有錐度)
STEP3:購買聯座(萬向)培林-後端有鎖六分的管牙轉接
STEP3-1:龍頭立管鐵氟龍套+聯座(萬向)培林
STEP4:袋鼠椅Tbar(後端有增加鑽孔)
STEP5:用車床車出座管鐵氟龍快拆(工字型以避免滑落)與圖樣草繪
STEP5-1:袋鼠椅座管管束與鐵氟龍座管快拆結合(鐵氟龍有鋸開是為了讓螺絲有壓縮空間)
-------------------------------------------------------------------------------------
接下來就是組裝了
龍頭立管零件部份結合(俯視,側視圖)
座管,Tbar,鐵氟龍快拆結合
DAHON MUP24與袋鼠椅Tbar結合

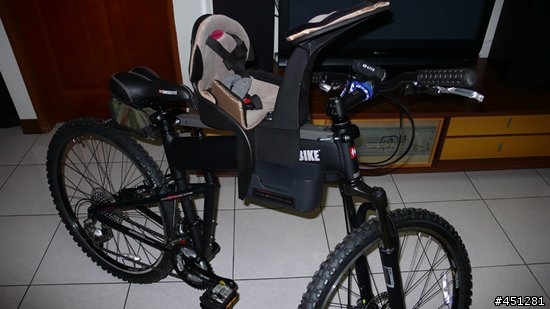

袋鼠椅on上去囉!
驗明正身
左轉
右轉
車頭
車尾(還有空間可以放水壺喔!)
-------------------------------------------------------------------------------------
快拆~~~
龍頭立管固定扣(十字螺絲)
袋鼠椅座管管束與鐵氟龍座管快拆螺絲鬆開就可以整支連袋鼠椅拿起來囉
解放圖
-------------------------------------------------------------------------------------
