ROTOR 3D橢圓盤，相關問題？

danny07
個人積分：100分
文章編號：38738371

100分

11樓

2012-09-26 8:56

jedigenius1 wrote:
P.S.您友人的挖地瓜大盤應該還是可以單換齒片，只是外觀會比較沒那麼和諧。
請參考：http://www.mobile01.com/topicdetail.php?f=316&t=2412574&r=2&p=1&img=0 ...(恕刪)

感謝提供資訊 ...
您提到的這篇我竟然也有回應耶!

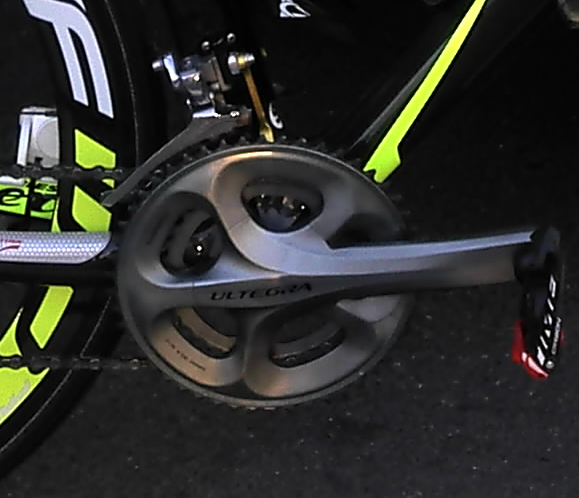

友人之前的一體式ULTEGRA大盤

這二個大盤看起來應該是一樣的
但是當初車店老闆不是說美觀的問題
而是齒片無法拆下,所以也無法單換齒片 orz

看來光聽車店老闆的話也不是全正確的
還是自己要多作功課

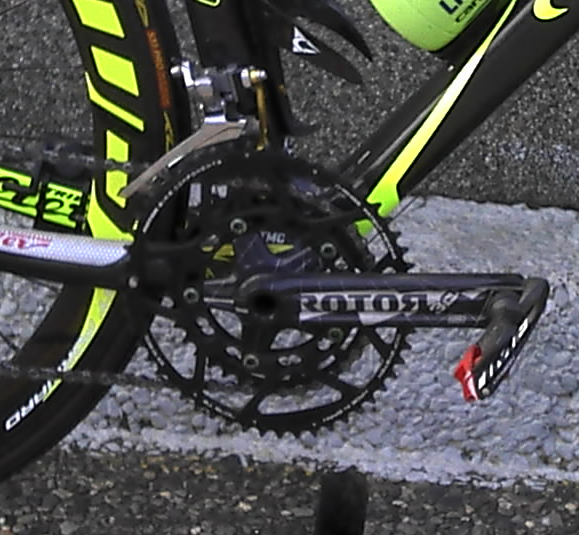

友人後來換的ROTOR橢圓盤及腿組

jedigenius1

jedigenius1
個人積分：57分
文章編號：38780712

57分

12樓

2012-09-27 21:54

車店老闆...畢竟也是生意人嘛...嘿嘿...

車主消費前自己做點功課比較不會出問題~

Steven Beal

Steven Beal
個人積分：22分
文章編號：44017185

22分

13樓

2013-05-27 23:15

a0980220337 wrote:
我想問~像我的車是t...(恕刪)

補充一下 ROTOR 產品的狀況.

基本上, ROTOR 曲柄組產品是要分成 - 曲柄, 齒片, BB 組來分開採購.

就曲柄來說, 可分為 24MM 軸 (UBB) 與 30MM (UBB30) 兩種中軸規格, 型號選擇為:

1. UBB : 3D;
2. UBB39 : 3D+ (MAS, Standard, Triple), 3DF, FLOW (AERO DYNAMIC).

每一組曲柄都是 AL7075 T6 材質的腿, 腿長由 170MM-175MM (165MM 須聯繫原廠訂做), 中軸材質依型號差異有 ALLOY 或 STEEL, BCD 可分為 130MM (STANDARD) 與 110MM (COMPACT), Q-FACTOR 統一 148MM, CHAIN LINE 43.5MM...

第二為 BB, ROTOR BB 大致上可支援市面上車架可見的五通規格, 如一般 BSA, BB30 系統 (CLASSIC / PRESS-FIT / OSBB), BB-RIGHT 系統 (CLASSIC / PRESS-FIT), BB86 系統, 或是近幾年的 BB386 系統 (PRESS-FIT), 都有對應的 BB 可以選購.

第三為齒片, ROTOR 的齒片可分為橢圓盤系統的 Q-RING 與 Q-XL, 以及非橢圓盤的 NOQ.
Q-RING 與 Q-XL 最大的差異在於外型 (廢話), 橢圓度 (OVALITY, 是這樣翻嗎?), 及可拆換性. 就橢圓度來說, Q-XL 比值為 15% (短邊比長邊少 15% 的長度), Q-RING 比值為 10%; Q-RING 的齒盤為可拆換式, 能選擇的齒數也較多 (大盤 53-46T / 小盤 42-34T, 依 BCD 不同), 且有 CAMPY 曲柄專用的齒片; Q-XL 則為一體式, 齒比選擇有限, 但剛性較強.

NOQ 則是一般圓盤系統, 沒有橢圓比, 齒片選擇如其它廠商一樣, 多見於 OEM 產品上, 如 CERVELO 的 ROTOR 曲柄, FOCUS 曲柄等.

如何選購 ROTRO 呢? 如果是要整組購買, 請先瞭解自己車架的五通規格, 選擇可對應的 ROTOR BB, 並以 BB 可支援的 AXLE 規格 (UBB / UBB30) 來選擇腿組, 同時也判斷自己適合的齒片組合, 來決定腿組型號與 BCD 規格, 最後, 再交由專業人是組裝與調整即可.

如果是單換齒片, 先判別自身使用腿組的廠商與五爪 (SPIDER) 規格, 再購買對應且合適的齒片組, 並微調固定螺絲, 微調前變數器即可.

以上, 式規格上的分享, 至於使用經驗, 由各位玩家去體驗了, 謝謝.
