mekuro wrote:
往燈頭看去能看到兩片透鏡嗎？
如果是光行進方向會經過兩層透鏡的話
那整個光學機構的原理與光束行進方向的處理是怎樣的
叫我教授，不要害我啦!! 高手還有很多，只是潛水而已!!
就來看看這個燈，這個燈，燈的左右兩側是漏光 很多車燈都有這樣的設計，但是相對的，裡面應該有一部分光是沒有導出來的，所以開了兩個洞，就會有漏光出來。
有關橢圓光型的原哩，小弟推測是 LED 與外面的直條紋透鏡之間，應該有一個凸鏡 LED的位置就會固定在這個凸鏡的焦點上，先把LED產生的光線整型，讓他的光束經過凸鏡後，變成平行光。
橢圓的光線是由保護鏡的直條紋產生的，垂直的紋路，光線經過後會水平散開，至於橢圓的光型非常清楚(光型並不適合自行車騎乘照明用)，是因為LED的位置剛好在焦點上。
不知這樣的解釋是否清楚?

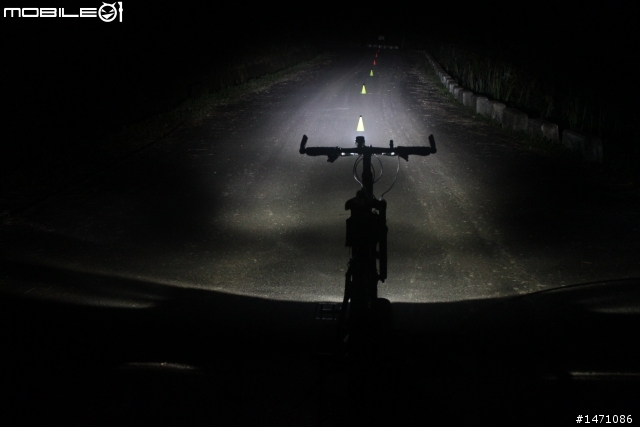

跟大家報告一下，最近又在測試一支德規車燈，還沒上市，先讓大家瞧瞧夜拍的效果
照片中最遠的距離約30M (5M, 10M, 20M, 30M) 左右兩側 約為 4M (左 2M + 右 2M)
照片中最遠的距離 約為60M (10M,20M,30M,40M,50M,60M) 車道寬約 6M
ISO 1600, 光圈 F5.6 , 快門 2S
這樣的照明效果，應該比沒有光型的燈好很多!!!
