powergodzilla wrote:
任何一艘潛水艇在經過...(恕刪)
酷斯拉大大我可沒砲歐....
我也都是被霸淩的
基本電子學其實只要非常基本就夠用了，如果要印成一本書，5頁或10頁便夠你騙吃騙喝了，能懂便懂了，不能懂的1000頁，說100遍還是不懂。
像這叟
GT5 J wrote:
酷斯拉大大我可沒砲歐....
我也都是被霸淩的
基本中最基本的是什麼？
當然就是電壓、電流與電阻的三角關係：
電流 = 電壓 / 電阻
請用”概念”去理解它，不要背公式。
什麼是概念？看到乾電池，便想到1.5、鎳鎘是1.2、18650是3.5~4.2、牆上的插座是110……這些數字一定要進入你的”意識”中…..
電壓好比水壓，算高低，電流好比水流，算粗細…..
110V的電壓，好比110樓上馬桶沖下的水，1.5V的馬桶……
1A的電流是水管，10A是水溝…….
那電阻是什麼？是阻檔電流流動的東西，110樓上馬桶沖下的水有很大的壓力，這壓力就是能量，我們可以每10樓裝一個水車，馬桶水沖到水車，水車會轉動，而在此同時，水壓也降低了，這水車就是電阻……轉動的水車可用來發電，可……
總之它由水壓與水流中汲取能量….
它們的關係是：電阻不變時，電壓愈高電流愈大…..
這些關係要完全形成概念，要將燈泡點亮前，一定要想到電壓與電流問題……而不是線接上去看會不會亮….你要敏感到12V 1Ω 12A，4.2V 1A 4.2Ω…110V 100W 1A 100Ω……咦？不是110Ω嗎？對，這不是考試，是對事情的敏感。
有了這個敏感，你就不會把42V的充電器也拿來接12V燈泡了….
之後，要了解一些電路元件，如電阻器、電容器、電抗….
交直流現像與特性……
……..
總之，你要了解的並不多，但要非常扎實
而且事實上它一點也不難，看你有無慧根
反之，如果是這叟
GT5 J wrote:
酷斯拉大大我可沒砲歐....
我也都是被霸淩的
只會將沖天砲當火箭玩
有時候Youtube的影片會誤導大家,18650鋰電池的電極鎳片最好不要自己用銲槍黏,要用電芯專用的點焊機,在左岸的網拍有賣可以淘過來現在全家超商有代理,銲槍黏電極鎳片這問題上次問過廠商,老闆好像說用50W銲槍加熱超過3分鐘還是5分鐘會弄壞電芯,
,我想就像電晶體焊太久會壞掉,在鋰電池專家張家欣老師的研究論文裡有解釋鋰電池結構如下,其中電解液在功能是讓鋰離子移動.電池上蓋
不繡鋼圓片
彈簧墊片
正極極片 (電解液)
隔離膜
鋰金屬
電池下蓋
powergodzilla wrote:
任何一艘潛水艇在經過...(恕刪)
kalinka520 wrote:
銲槍黏電極鎳片這問題上次問過廠商,老闆好像說用50W銲槍加熱超過3分鐘還是5分鐘會弄壞電芯,,我想就像電晶體焊太久會壞掉....,
任何接點(包括頭殼)"用50W銲槍加熱超過3分鐘還是5分鐘..."都會壞掉，又豈只是18650或電晶體
老朽說過n遍1.焊錫是用焊的不是用黏的，一直黏一直黏會把頭殼黏壞掉(如果頭殼原來就是壞的，唸阿....看看)
2.任何焊點都要在3~5秒完成，若超過10秒未焊好，要立刻停止待冷卻後重來(看清楚，是3~5秒，不是3~5分鐘)
3.電子產品用烙鐵(千萬別用"焊槍")而且30W都太大了，以20W以內為宜，50W的可以拿來焊鉛桶了
kalinka520 wrote:
有時候Youtube的影片會誤導大家
01誤導率也不小，老朽只好一直
kalinka520 wrote:
這隻庫吉拉好可愛啊....
有時候Youtube的影片會誤導大家,18650鋰電池的電極鎳片最好不要自己用銲槍黏,要用電芯專用的點焊機,在左岸的網拍有賣可以淘過來現在全家超商有代理
關於這點嘛……
網路上有18650拆解的文章"18650鋰電池拆解"
在鋰電池電芯被燒壞前，保護裝置會先因為溫度提升，把極片跟電芯連接的部份拉斷。然後你就得買新的18650。更甚者，有些18650只要有稍高一點的溫度，那個保護裝置就會慢慢的啟動……然後逼你換新電池……
18650也不是不能用烙鐵下去玩，我焊完以後。那電池接觸鎳片的地方還能用手直接摸……沒問題的！
但就是因為這樣子，這些動作沒有固定的一套方法。就像過獨木橋
加上我看完一些朽大的文章後，有些有樣學樣。沒樣就自己弄一套出來。
這其實像是一顆不定時炸彈……(加上我是唸文組的，現在在賣小吃)
對於電子材料理解的不多，東西壞了。要找個同品質的材料換下去都有問題
所以一旦出現無任何防護的危險動作，老朽大會比我還緊張……
經過這次的事情後。
我決定把我之後要做的"特技動作"先po上來尋問意見……
話說那個18650用鎳片串起10s後，要充單顆要怎充啊？
我還想不到方法
該不會是……見縫插針？
powergodzilla wrote:
網路上有18650拆解的文章
以偏蓋全，他應該吃過10家北斗肉丸後，才有資格談肉丸...
不然就只能站在一邊"化燒"
powergodzilla wrote:
在鋰電池電芯被燒壞前，保護裝置會先因為溫度提升
基本上，買有保護裝置的18650就是錯誤的第一步
而況有保護裝置的18650根本是變相用於手電筒的，你焊它幹什麼？再錯
將這段錯誤信息轉貼出來，以訛傳訛，罪大惡極...錯錯錯連三錯
powergodzilla wrote:

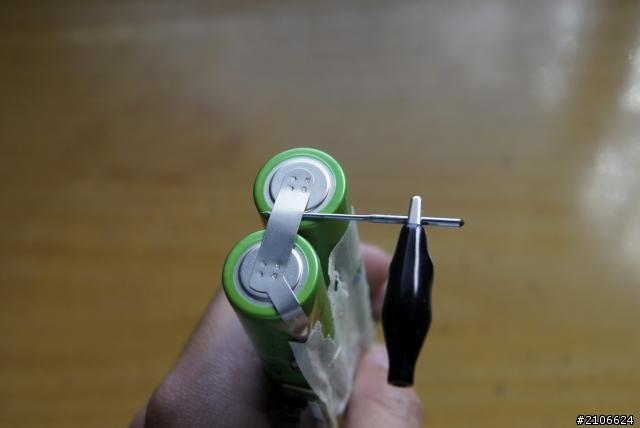

話說那個18650用鎳片串起10s後，要充單顆要怎充啊？
我還想不到方法
你圖上顯示的是併不是串!!!
10S不管幾p，都要在s處接線到保護板，線頭就能夾.....
串聯電池一定要有分壓排線+接頭，做一個轉接座能做許多事
最近我應該會常常當靶子<----(太嫩，連常識都不懂。GT5大你可以放心了)

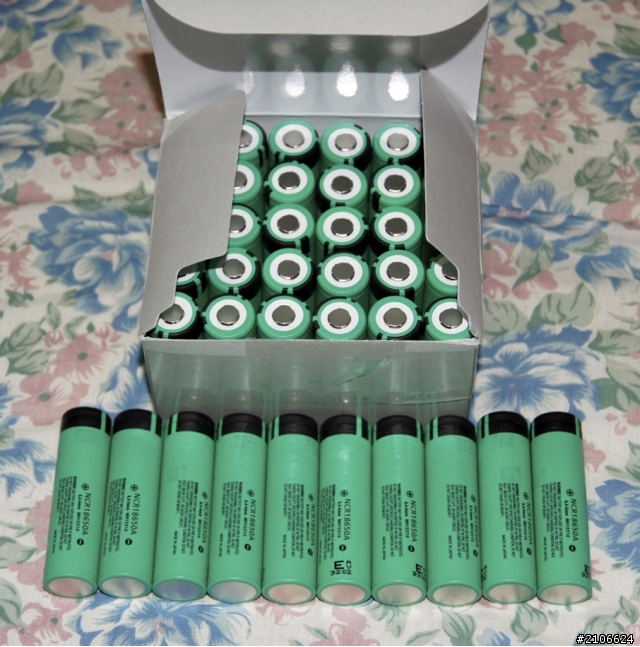

這幾天，這批超銷魂的電池送來了(超輕！)
但距離10s4p還有一大段路
缺保護板、電池還沒分容、焊功還不夠……
其它的也是一堆還沒補上(貨架、電池包、馬達、幅條、UT-71D電錶……)
還好朽大幫了我一把，不然進度會落後很多。

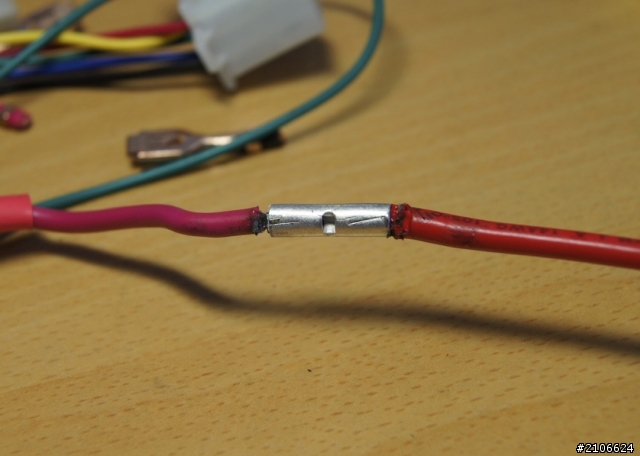

話說剛拿銅管接二條線，我愈看愈覺得怪。
那個電線在銅管裡沒接觸到行嗎？
用電錶測是有通電啦……但總覺得不行……
所以我還沒用電火布包下去，熱縮套也還在一邊待命
睡仔 wrote:
我有焊過幾顆18650，不用50W，25W就夠了
一樣不用3分鐘，30秒內搞定，不過是焊電線上去啦，那個什麼片就沒搞過了。
我花了快五分鐘，每次六秒，試了幾次錫才咬在電池上、用砂紙磨電池還不夠力，我已經補了一組挫刀了！
powergodzilla wrote:
這幾天，這批超銷魂的電池送來了(超輕！)
哇哇!那電池真的超猛的，可是千萬別輕舉妄動
跟幫你代裝的店家打聽一下，點焊鎳片要花多少？
如果可以，就4個4個讓他併好，回來自己串就簡單了
可是還是要想好排列問題，不然會穿不進鞋子
如果要自己焊，一定用樣品先練好功夫：
powergodzilla wrote:
我花了快五分鐘，每次六秒，試了幾次錫才咬在電池上、用砂紙磨電池還不夠力，我已經補了一組挫刀了！
其實我給你那些電池完全不用磨都很好吃錫，只要注意：
1.烙鐵頭能吃錫，錫絲即碰即熔(一定要立刻就熔)
2.錫絲品質--要求不是很高，至少要電子用的(自含松香助焊劑)，不要買到電工用的
3.以錫絲碰觸烙鐵頭，在電池屁屁上滴上黃豆一般大的錫，烙鐵隨即將它在屁屁上燙暈開，這時間只3~5秒。如果3~5秒沒燙開，要停一下等冷卻再燙，再燙時，烙鐵頭上一定要有新鮮的錫，以錫燙錫。
註
：停一下等冷卻的用意，除了避免電池過熱外，更重要的是金屬溫度愈高導熱愈快，尤其被焊物面積很大時，焊到一整個面都熱起來時，100W的烙鐵也不夠，而且此時錫會氧化，使焊點變成死焊點。易言之，錫焊與烹調一樣，火候很重要，煮久了會老會焦，老了焦了就不能吃了。對付死焊點的方法是：補上更多新鮮的錫，用新錫熔舊錫，並在融溶狀態時，在桌邊用力一敲
，新錫舊錫會一起甩光光--不要用挫刀。4.如果要在電池屁屁上焊線，先將線頭吃錫，然後在電池屁屁上，以烙鐵燙熔線頭上的錫，立即壓到屁屁上的錫一起燙熔在一起，移開烙鐵頭後吹口氣。這時間也應在3~5秒內--時間長了一定焊不好。
5.如果要焊鎳片，鎳片要二面吃錫(約米粒大即可，一定要燙暈)，將一面錫碰著屁屁上的錫，烙鐵由上面燙下去，下面的錫隨即就會溶融在一起，吹口氣......
以上，每一個溶錫吃錫動作都是5秒鐘
5+5+5+5+.... = 5
不管你搞多久，或搞多少次，就是每次別太久
*********
用套管接線一般都用壓接鉗，但用壓接鉗時，最好是壓單芯硬線，而且口徑要密合
壓接軟線時，要先將線頭吃錫，使它便成硬線後再套著壓
如果不想壓(或線太細壓不緊)而要在管內吃錫時，可將一邊線頭先套上，空管朝上，錫由上方灌進去將下端已套進之腺頭間隙填滿外，錫量要差不多接近灌滿...然後立即將另一端線頭塞進...移開烙鐵，吹口氣...這段時間會長一些，但仍然愈快愈好，久了就老掉了
