bluesystem wrote:
查了一下turnigy電池原來便宜到這種程度?!

turnigy並不便宜，算給你看：

bluesystem wrote:
11.1V 號稱2200mah, 兩顆賣760元台幣

1顆3片，2顆6片，每片760元 / 6 = 127元/片
36V要10串，8800mAh要4併
127元 x 10S x 4p = 5,080元
但，你是整顆買的，40片 / 3 = 14顆
760元 x (14顆 / 2) = 5,320元
還有，前輩們都扯斷過耳朵，你也得多準備2顆來扯
5,320元 + 760元 = 6,080元
...........
其它李李摳摳就自己加吧
...........
重點是：既是威爾鋼，便只能助興用
當飯吃會撐壞

bluesystem wrote:
我開始暸解為何這邊的大大們都愛上威爾剛的原因了....

???!!!
為硬，為爽，不是為便宜啦微冷笑

想便宜，要找"點焊新品"的日系18650(可遇不可求)
什麼是點焊新品？就是廠家生產過剩，或有系統瑕疵回收......當廢料拍出....
事實上那電芯都頭好壯壯的，以mAh計，並不小於turnigy 2200mAh等級的產品
買它40顆做成4p10s 36V，應該大於8Ah吧!若再服一串威爾鋼，那才爽歪歪

重點是：18650是規格式產品，加上好焊好捆，沒鼻子沒耳朵......若發現不良就換它一顆
但是切記切記：

不要買有兔點的、火、狐、超......系列的，這我有一堆，想丟，是新的，送人沒人要

至於怎麼焊

，比焊耳朵容易多了

睡仔

睡仔
個人積分：346分
文章編號：45596877

346分

1522樓

2013-08-16 1:17

liang909 wrote:
???!!!為硬，為...(恕刪)

焊那個耳朵真的是非常之痛苦啊...
18650併40顆好像也很重耶~~

GT5 J

GT5 J
個人積分：768分
文章編號：45599747

768分

1523樓

2013-08-16 9:45

liang909 wrote:
記得前面大大提過控制...(恕刪)

剩下不用的線頭我都剪斷.....全部都纏在一起用熱縮帶包起來，也許這樣相接觸造成鎖死

有辦法解鎖嗎??
其實我傾向控制器沒壞啦....但結論就是不能工作滾來滾去

沒技術只好用沒技術的方法解決

這裡有高人可指點一下偶下星期就回去試試....

kalinka520

kalinka520
個人積分：1142分
文章編號：45599765

1142分

1524樓

2013-08-16 9:46

26650磷酸鋰鐵電池組 12V 8AH 機車電池(750元),串聯三組後加一片保護板就好

標稱電壓 12.8V

最高充電電壓:14.6V

持續工作電流 9A

磷酸鋰鐵電池,重量(含支架)1.08公斤左右

尺寸:110*82*68mm

正常壽命2000次循環充放，2000次循環後，還可以剩餘80%的電量。用於機車壽命十年以上。

三星SDI鋰鐵電池正極奈米材料專利,比較耐操,這幾年三星SDI在鋰鐵電池奈米正極材料專利數最多
Lithium metal phosphate/carbon nanocomposites as cathode active materials for secondary lithium batteries

摘要
A lithium metal phosphate/carbon nanocomposite as cathode material for rechargeable electrochemical cells with the general formula LixMlyM21_yPO4/C where Ml is Fe, Mn, Co, Ni, VF and M2 is Fe, Mn, Co, Ni, VF, Mg, Ca, Al, B, Cr, Zn, Cu, Nb, Zr, V, Ti and x = 0.8-1.0 and y = 0.5-1.0, with a carbon content of 0.5 to 20% by weight.

睡仔 wrote:
焊那個耳朵真的是非常...(恕刪)

睡仔

睡仔
個人積分：346分
文章編號：45600116

346分

1525樓

2013-08-16 10:01

kalinka520 wrote:
26650磷酸鋰鐵電...(恕刪)

這個應該會滿重的，我要用48V的=.=要併四顆
還是用鋰聚好了，改天來組一顆卜10AH的威爾剛好了，可以渾身是勁
不過航模電池的壽命是不是不好呢~?

liang909

liang909
個人積分：1673分
文章編號：45600777

1673分

樓主

2013-08-16 10:19

睡仔 wrote:
18650併40顆好像也很重耶~~

君子不重則無威
事實上在同類型同容量等級標示中，重量夠容量才會足
這也是為什麼老朽要426拿秤給我秤一秤的原因
.......
還有別看鋰電、晶方.......等是高科技產品
其品質均一度遠不如某種品牌的小籠包，卻似一樹蘋果，有大有小
你買到的，其實是經過篩選分類過的
這也就是說，同一批產品有可能是2000、2200、2600......3000(重量都是45g上下)
實際容量是分容分出來而不是製造出來的
.......

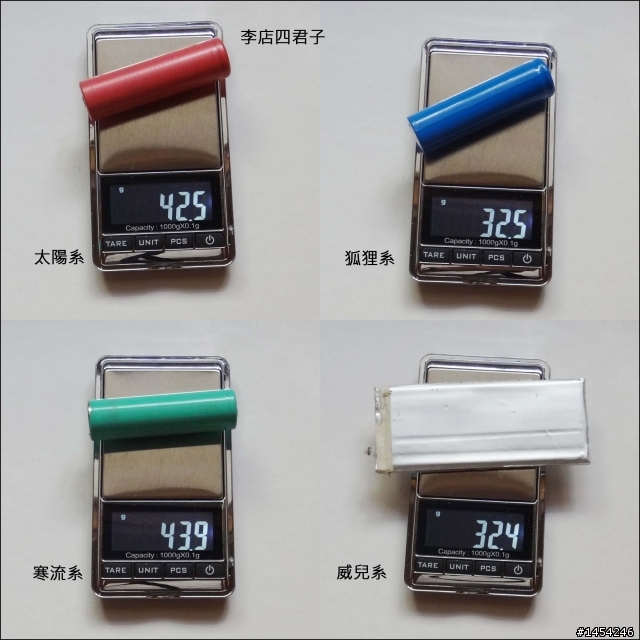

圖中，太陽系及寒流系一般而言容量都很足
只要容量足，重量其實還可以。
45g x 40個 = 1800g
容量足的話，8800~10000mAh /1800g，很棒哩
........
比重量一定要同時比容量
如果買到狐狸系製品，標示3000，實測800，重量32g，還是只能給它

再看18650的鐵製品每個容量才1100mAh，與大約同重的離子比，容量不到一半
(2200mAh x 3.6V 對 1100mAh x 3.2V)
如果都要背1.8Kg，寧背離子不背鐵

liang909

liang909
個人積分：1673分
文章編號：45601434

1673分

樓主

2013-08-16 10:38

GT5 J wrote:
全部都纏在一起用熱縮帶包起來，也許這樣相接觸造成鎖死

你應該看說明或問清楚，因為有些可能需要短接
.........
監視器可以扯線、蓋鏡頭
但，大多數防盜裝置都是不能"扯斷"的，扯線叫得更厲害......
所以換個腦袋想法會不同

tiger3943

tiger3943
個人積分：42分
文章編號：45603527

42分

1528樓

2013-08-16 11:50

睡仔 wrote:
還是用鋰聚好了，改天來組一顆卜10AH的威爾剛好了，可以渾身是勁
不過航模電池的壽命是不是不好呢~?

短命是因1~5c充電10c~30C放電操死的,我第一台因買不到三元電池,只好用航模,0.5C充電<1.5C放電,記錄貼紙滿3張(300次充放電)是在2年前,現在還有25公里以上續航力.

liang909 wrote:
如果都要背1.8Kg，寧背離子不背鐵

2個孩子比一塊鐵輕,跑得遠.
跑長程(100公里以上)背3個孩子很輕鬆,背3塊鐵壓死馬.

--------------------------------------------------------------------------
個人愚識是:
休閒用的電動單車電池首選是:
1.三元電池.輕量化+長壽+省銀兩.
2.航模電池30C/5C.更輕量化+必要時可快充.

使用号稱高C充放電的鐵塊休閒用只是找自己麻煩.
就大多數360W電池計算:
充電器5C充電=360*5=1800/.8=2250W,電源供應+充電器+有效大電流平衡保護版.要花大把銀兩?
滾來滾去

可30C放電?2C放電=360*2=720W 就燒掉變頻器或馬達.

辨識簽名: tiger3943 我是3年9班的無業老老虎. tiger3943

bluesystem

bluesystem
個人積分：2058分
文章編號：45604254

2058分

1529樓

2013-08-16 12:22

liang909 wrote:
1顆3片，2顆6片，每片760元 / 6 = 127元/片
36V要10串，8800mAh要4併
127元 x 10S x 4p = 5,080元
但，你是整顆買的，40片 / 3 = 14顆
760元 x (14顆 / 2) = 5,320元
還有，前輩們都扯斷過耳朵，你也得多準備2顆來扯
5,320元 + 760元 = 6,080元

看到朽大的回文, 再自己想一想, 發現自己搞錯了...

電池如果是串聯, 容量不會增加, 並聯的話容量才是相加...
我對不起我的電學老師(不過本來我基本電學就很爛...) orz

與失敗為伍者，天天靠盃都是別人的錯。與成功為伍者，天天跟失敗切磋直到不再出錯。

睡仔

睡仔
個人積分：346分
文章編號：45605752

346分

1530樓

2013-08-16 13:27

剛發現了這個東東，中置電機，這樣變速系統就有作用了吧!!!有沒有大大要try it?
