wund wrote:
大大,我也淘一個但你上面那個是自己加的台灣好像賣6~700元跟充電差不多錢,ccc我要接線圖...^^謝謝了.
大大動作未免太快啦......請聽老朽細數吧
先說接線問題，這是睡仔掏到的新版7520p，如下圖：
有三組線要接：
1.工作電源：12~60V，當跳接為二線式時，是利用被測電源為工作電源，但此時被測電源就被限制為12~60V，而且當被測電源移除或斷電(如量測電池放電)時，所有記錄也消失了。因此建議接成三線式，單獨供應12V電源。
2.輸入：指被測電源。例如充電時，充電器就是輸入；放電時輸入端接電池。
3.輸出：指負載。例如充電時，電池是充電器的負載；放電時輸出端可接電阻、燈泡或馬達。
實際配線時，輸入與輸出是共正極的，可以將輸入與輸出的正極都接到中間那點。
而且，由於7520P工作時需要供電，因此最好為它找個家，除了將表頭嵌在盒子上，電源置入盒中，還可設計安裝方便插、拔的輸出、入端子(請睡仔秀一秀吧)。
老朽由於一直懶得跑光華，所以7520P就一直就光著屁屁。直到一晚掏見那6A充電器，直覺那”盒子”好像可以用來嵌7520p，便掏它一個。

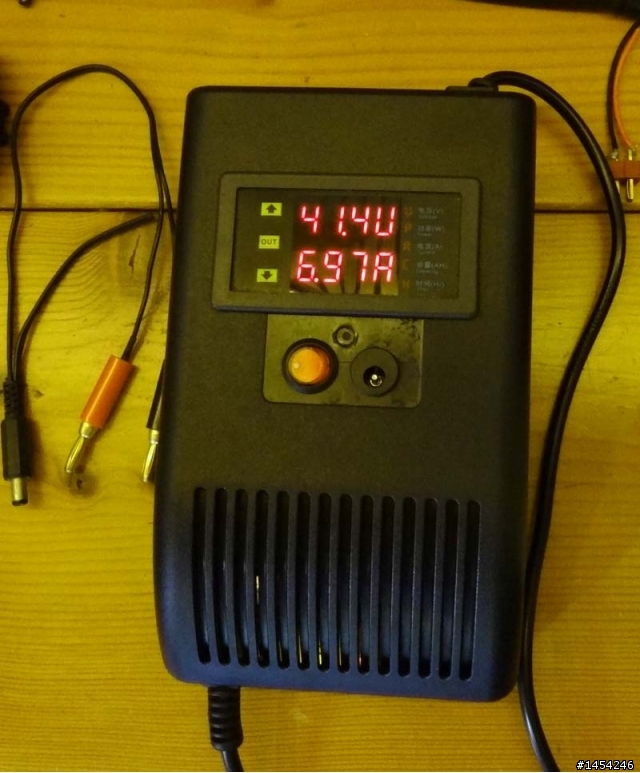

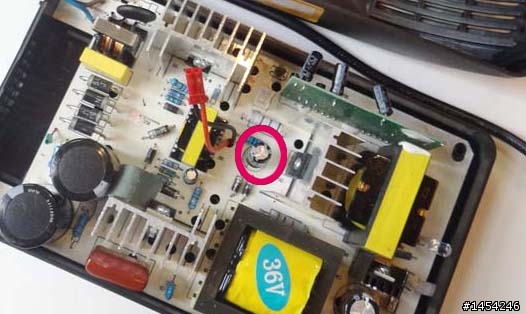

掏來後，拆開看看工、料都還好，再比了比，7520p剛好還可嵌入上蓋，而且恰好還有風扇電源可用，於是……就在上蓋挖孔……(注意：新版可能會卡到)
原本是想將7520p與充電器個別獨立(7520p只是寄居，並利用風扇電源)，在施工時，因充電器輸出接頭已改成XT-60，所以就暫時將充電器輸出直接接到7520p輸入，而7520p的輸出則接到XT-60輸出頭上，想先試用再說…….
找一顆放電放到大約37V，8AH 充放同口的電池(併著威而鋼)，接上……上表顯示42.1V，按下On(輸入到輸出接通)……怪怪我的媽呀，電流居然飆上9點多安培？？？老眼昏花？沒看錯吧？!
趕緊Off，再On……電流已慢慢下來了……所以應該沒錯……
再趕緊去找相機，拍下……然後放著讓它充，大約二小時後，電流已降到不到1A，查一下此時約充進5.3AH……
在大電流充電時，充電器會發熱是可以理解的，但是現在電流已不到1A，可是充電器還是很熱，想暫時拔去電池看溫度會不會下降，結果二個小時後再去檢查，外殼一樣很熱，找來溫槍打了幾槍，都在50度上下……
看來這工、料都還好的充電器，還真不能貌相……相關問題下回再說吧!
