lo560101 wrote:
目前已經將電池都串好了,目前就等保護板了

吼吼，厲害喔
用膠帶紮緊(接點暫時蓋住即可)沒有保護板也可以先玩啊
只是每次用後都量一下每節電壓是否一樣
接保護板時，先焊10條分壓線(插頭拔下)
再悍B- / P- / C- / B+ /C+
最後插上分壓頭...不發燙，恭喜

lo560101

lo560101
個人積分：6分
文章編號：44428422

6分

1272樓

2013-06-17 12:04

liang909 wrote:
吼吼，厲害喔用膠帶紮...(恕刪)

其實我在焊是有點怕怕,因為怕短路,因為這接點有點近
,保護板我是跟輕電車35買的,今天晚上就送到了,再研究
一下,謝謝朽大關心,好期待試車喔

lo560101

lo560101
個人積分：6分
文章編號：44438614

6分

1273樓

2013-06-17 21:22

朽大麻煩幫我看一下，這一塊保護板只有 b-,p-這2個端子而已這要如何接

liang909

liang909
個人積分：1673分
文章編號：44439942

1673分

樓主

2013-06-17 22:27

lo560101 wrote:
這一塊保護板只有 b-,p-這2個端子而已這要如何接

沒有圖嗎？
如果確實只有B-,P-，這是充放電同口的板(找找看確定沒有C-?)
一樣先接10條分壓線，由圖中下端線開始數，電池串由負端起分壓線逐一都接Cell的+
然後將電池-端接保護板B-
由電池+ / 保護板P- 各接一粗線為輸出
同樣由電池+ / 保護板P- 各接一細線為充電輸入(此時電池+會有3條線)
最後插上分壓頭...(最好未插上前先拍圖來看)

lo560101

lo560101
個人積分：6分
文章編號：44440483

6分

1275樓

2013-06-17 22:49

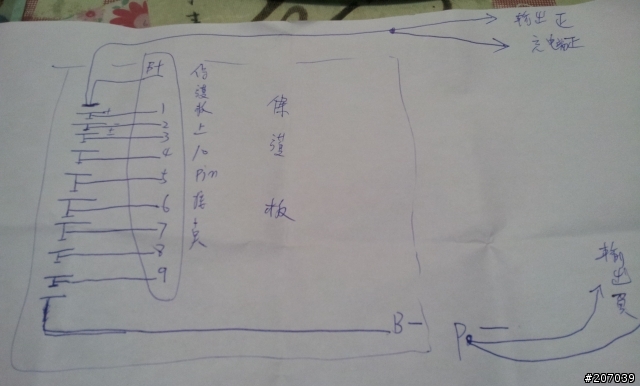

朽大我已經接好了，t接頭上已經有38.4v輸出，可是我還不趕放充電器上充，下圖是我目前接線方式，可以幫我看一下嗎

liang909

liang909
個人積分：1673分
文章編號：44441232

1673分

樓主

2013-06-17 23:21

lo560101 wrote:
朽大我已經接好了

照圖看應該沒錯，可小心插上10p分街頭，摸摸電阻，不發燙就接對了
要先試放電而非充電
設法放電--接燈泡、電湯匙.......或乾脆上車空轉
放電中，想起了就量電壓，10cell都量，看是否平均
直放到斷電，量10cell電壓
拔除負載，重新插上會繼續放電...趕緊量10cell電壓
........
充電
約40分鐘後開始量10cell電壓
直到充滿前密切監視10cell電壓...

補充：充放同口充滿電後，量輸出是充電器電壓
拔掉充電器，量輸出，電壓可能偏低(因為輸出入被切斷)
接負載(1A以上)1~2秒後移去，輸出已導通，電壓正常(等於電池+到-)

lo560101

lo560101
個人積分：6分
文章編號：44441589

6分

1277樓

2013-06-17 23:35

朽大托你的福，目前已經放到車上去目前放電沒問題，直接驅動2個馬達，電壓39.2都沒掉，但是有個問題，就是我電池沒有做開關，所以一接上去就爆一下，請問這要怎樣來避免呢

liang909

liang909
個人積分：1673分
文章編號：44441940

1673分

樓主

2013-06-17 23:52

lo560101 wrote:
我電池沒有做開關，所以一接上去就爆一下，請問這要怎樣來避免呢

有接電門一樣會爆，沒辦法，以後可將所有接頭全換成XT-60，隨它爆吧
空轉電流很小，當然沒什麼壓降

lo560101

lo560101
個人積分：6分
文章編號：44447552

6分

1279樓

2013-06-18 10:48

朽大我現在把整個電池外面包一層泡棉袋,然後放入一個像
霹靂腰包上,只有電源線露出來,不知道這樣可以嗎
另外2件事請教你,我的充電器上的說明上有寫
綠燈亮要再充2小時,那這我到底要不要這樣做,
之前爬文說這航模鋰聚電池,如果沒用那不要充到滿
,只要38.5左右存放,那我現在充飽了,是不是要接
個負載來放電放到38.5伏嗎

liang909

liang909
個人積分：1673分
文章編號：44460774

1673分

樓主

2013-06-18 22:38

lo560101 wrote:
電池外面包一層泡棉袋,然後放入一個像
霹靂腰包上

注意保護板會發熱哦，用瓦楞板可能好些

充電亮綠燈後要再充2小時的問題請爬文

更確實的作法已如上帖(#1276的步驟要確實做)，充電亮綠燈時量各Cell電壓，如果都很平均，就不用再充
如果高高低低，但都在4.15V以上，且總電壓在42.0V(拔掉充電器量)以上，可繼續充讓它平衡
如果拔掉充電器量到總電壓不到42.0V(一定有一Cell特別高)繼續充完全沒用，此時最好記錄每節電壓，然後放電放到斷電，再量取並記錄每節電壓，再充電......如此反復數次看能不能逐漸平衡。

如果要數天以上不用，充飽了要設法放電到37.0~38.5V間
