中變調整一問?

飛毛腿
個人積分：114分
文章編號：11104286

114分

樓主

2009-03-29 9:52

這幾天購入WUDI小折之後,52T自己加裝了護盤

中變是C051,目前遇到問題想求助站上的調整高手

目前調整中變上有遇到一個問題,車子在支架或人未騎上去之前!

中變三盤互換都很順!可是騎乘時,在後11T時中盤換小盤,就會下不去,卡在中變這邊摩擦

下車調整,轉動踏板又恢復正常狀態

,

有試過調整中變L或微調!可是已經到最底限了

也有改變中變角度,稍微向內,可是在中盤時鏈條會磨到導鏈版,微調無磨到後又恢復下不去狀態

不知道問題是出在哪裡??會有可能是鏈條過細嗎?

我有換一條8速鏈條,會有可能是這個原因嗎??

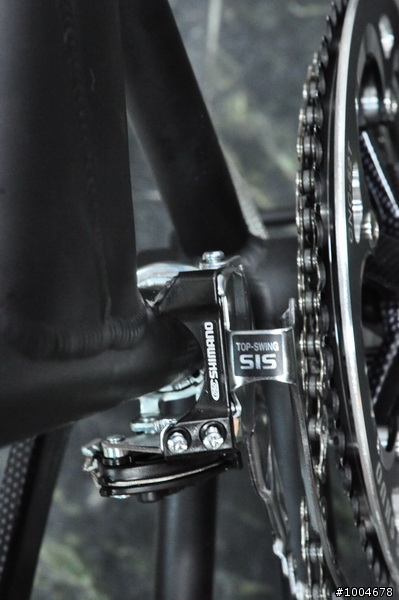

↓騎乘時,就遇到像照片這樣,卡在中盤那邊下不去,下車轉動又正常
中變調整一問?

已經將中變L調整到極限,變速器也碰到束管
中變調整一問?

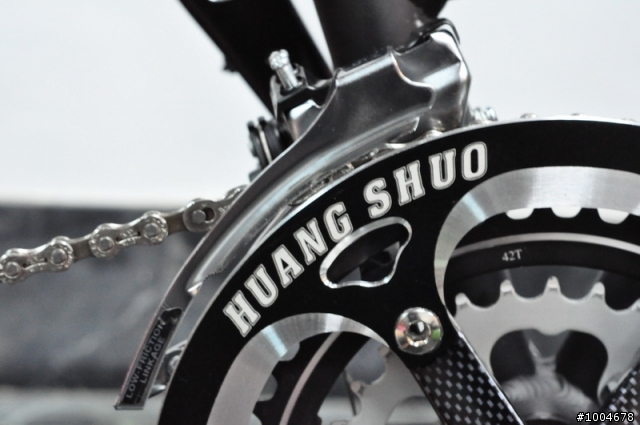

這是加裝大盤之後,因為中變會磨到護盤,稍微向上移一點
中變調整一問?

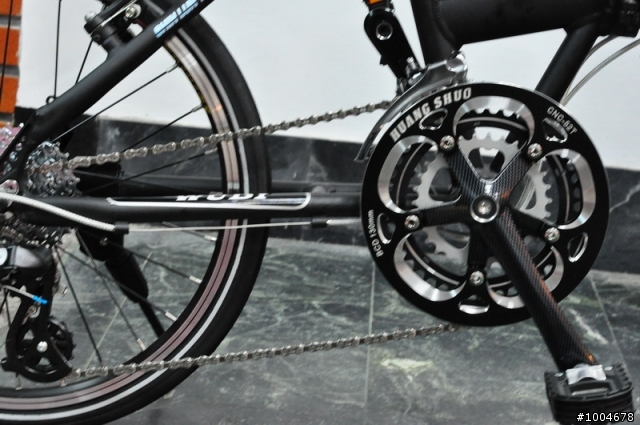

52T對11T時鏈條狀態
中變調整一問?

2009-03-29 9:52 發佈

megadavid

megadavid
個人積分：0分
文章編號：11105383

0分

2樓

2009-03-29 11:38

兩盤小徑車+ MTB 的前變就要注意他的 chain line
或許是 chain line 太小(小於 45 or 43.5MM)導致齒盤太內側下不來或角度不對

1.若是方孔齒盤可以試看換bb軸右側較長的軸心
2.調高前變約 2-3MM
3.用魚尾鉗將撥下練調處的外片彎變型就可將鏈條移下(土司用的方法)

chang801

chang801
個人積分：183分
文章編號：11105726

183分

3樓

2009-03-29 12:09

提出我的見解，不知道對不對。

你中變的位置安裝得太高了。

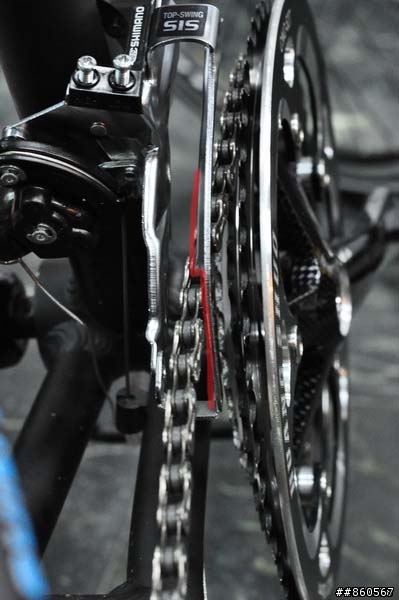

引用你的第一張照片說明。

中變將鏈條從大盤變中盤、中盤換到小盤，是靠中變的外側導板，
而而中變的外側導板在大盤變中盤、中盤變小盤的的導引鏈條位置是不同的(圖中紅色線條標示處)。
紅色線條上半段是中盤變小盤的導引鏈條位置，結果已經在鏈條上方，當然失去導引鏈條的功能，因此你的中盤無法變到小盤。

大部分中變的安裝說明會標示，中變的位置在大盤上方2mm處，就是這個原因。

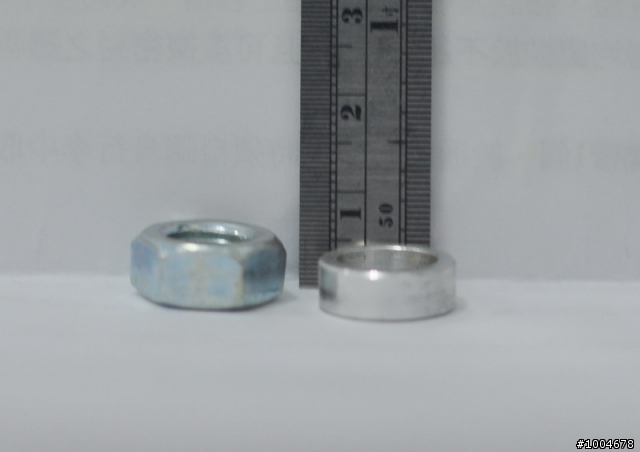

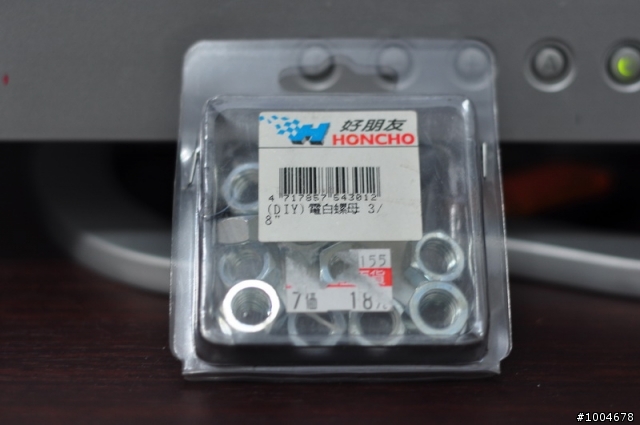

不過你是因為安裝大盤護盤會摩擦中變才提高，那只有一個辦法，就是在鎖護盤時加上墊片，好多些空隙避開中變，讓中變下移好安裝在正確位置。

但也有可能加上墊片後護盤會卡到曲柄，，你就不斷嘗試墊片厚度，來避開中變與曲柄的干涉，萬一都不行，哈哈，就不要裝大盤護盤囉。
