早上起床拿了電子材料行和網路拍賣買的一些零件分享有興趣非電子科喜歡動手DIY的車友,
這次用了最簡化最簡單的DIY,只需焊接2條電源線到LED上也不用鑽洞.
所需零件表:

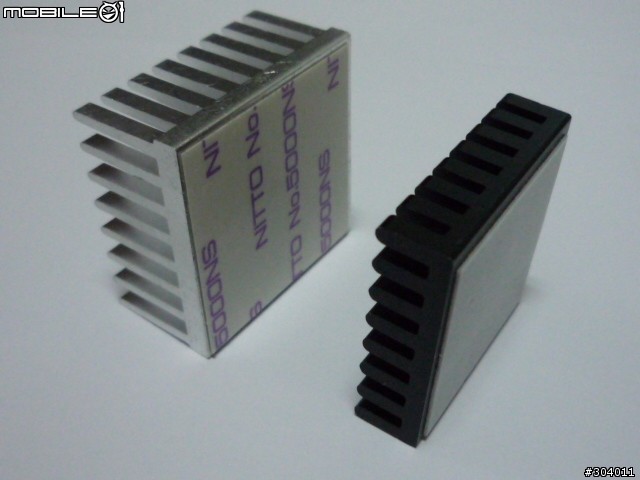

1.CPU散熱片有散熱背膠的.
2.電池盒3號4顆有帶開關的.
3.CREE Q5 高亮度LED max 240流明.
4.聚光透鏡8度或30度.
5.3M雙面膠.
6.車燈活動架.
7.束帶.
8.1.2V高電流鎳氫充電電池.
1.零件
2.零件

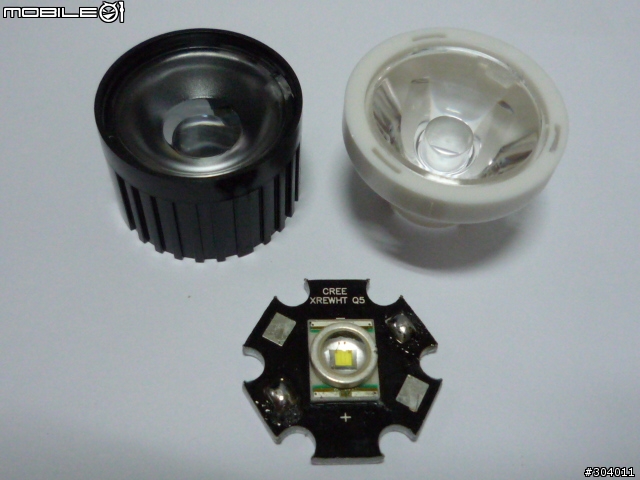

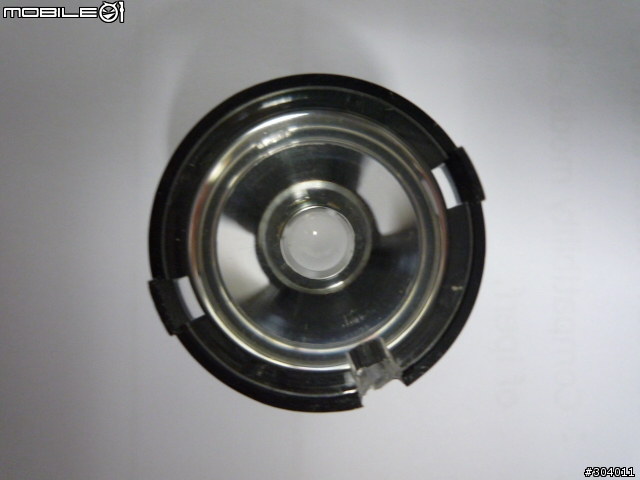

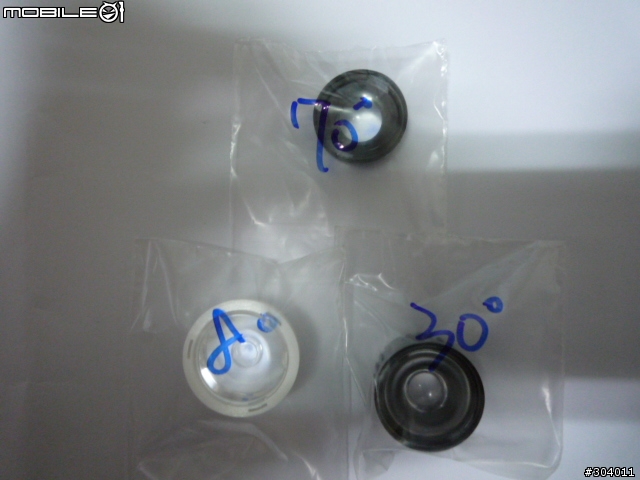

3.白色聚光透鏡8度或黑色聚光透鏡30度看各人需求,CREE Q5 LED.

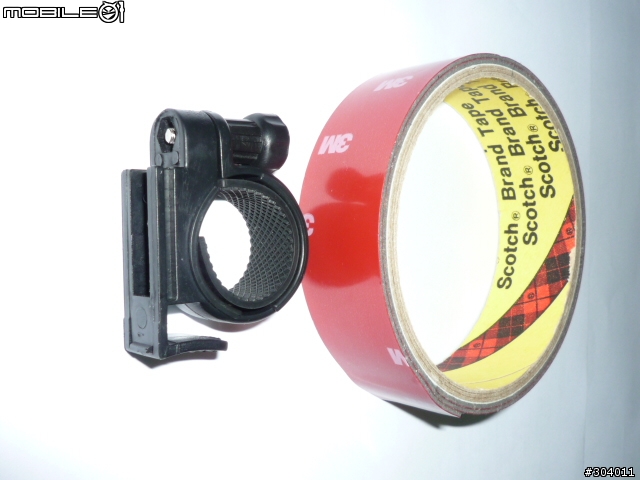

4.3M雙面膠&車燈活動架

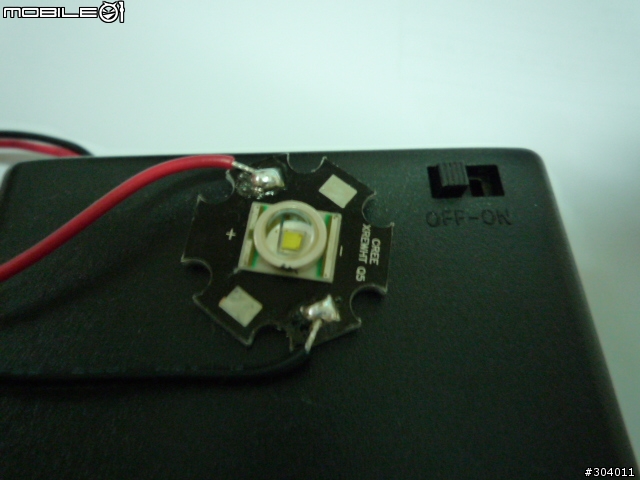

5.把電池盒上電源線紅色焊接到LED基板上+極, 黑色接到LED基板上-極.

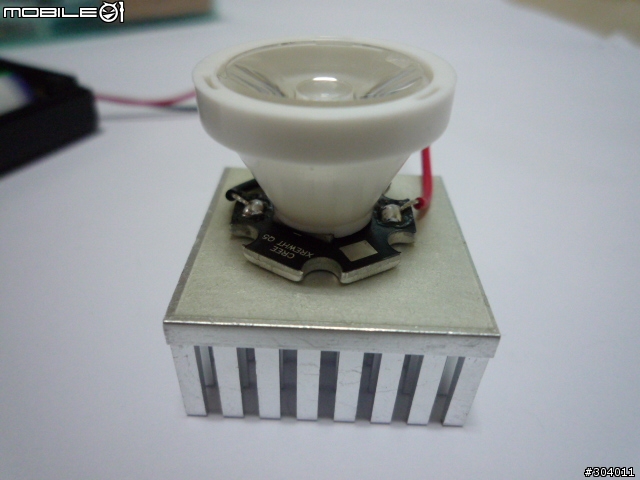

6.把散熱片上背膠撕掉LED基板對中貼上沿著LED基板外圓壓緊,把聚光透鏡裝上卡緊(可以用熱溶膠補強防止掉落)

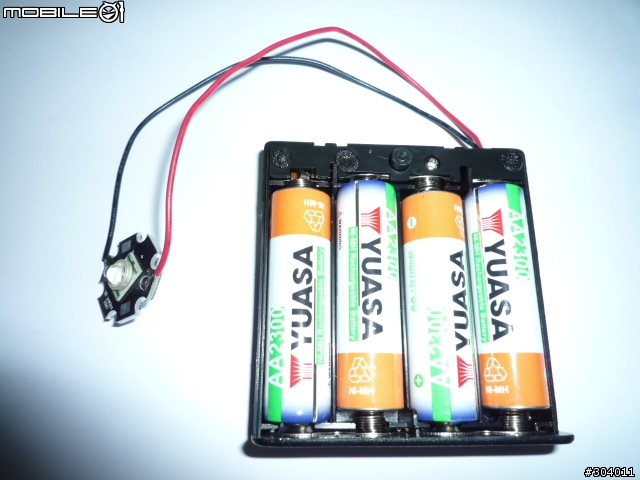

7.打開電池盒裝上1.2V 2300MA電池(電流越大使用時間越長)

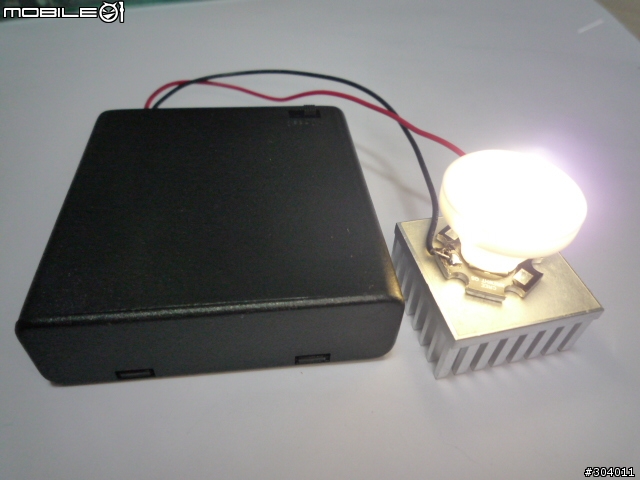

8.電池盒有個開關把它切到ON,測試LED是否正常點亮.

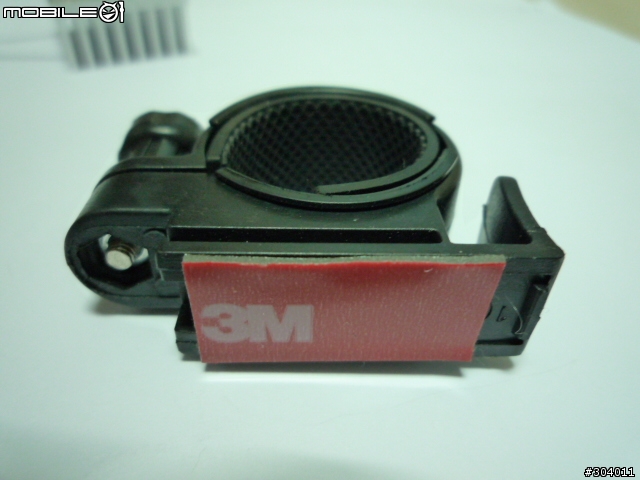

9.車燈活動架貼上3M雙面膠.

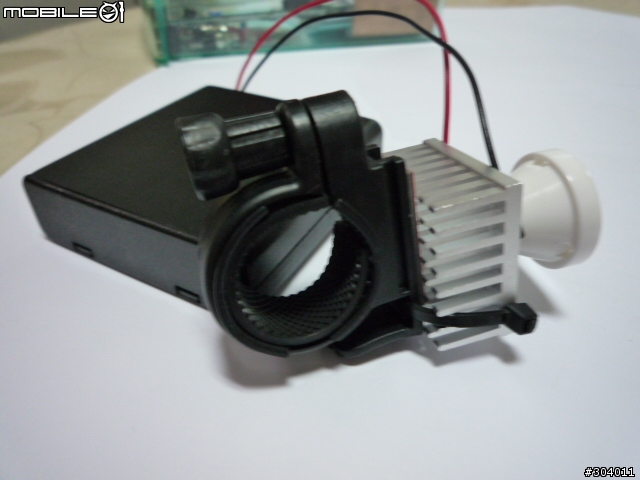

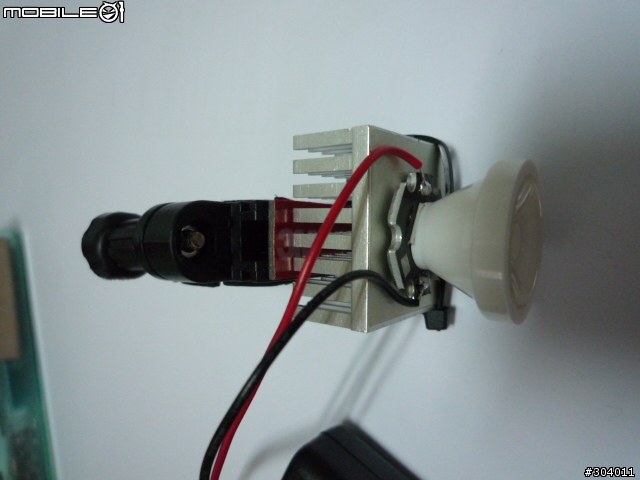

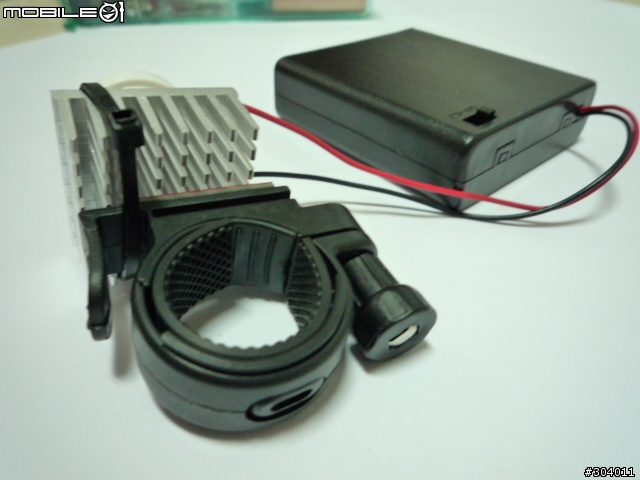

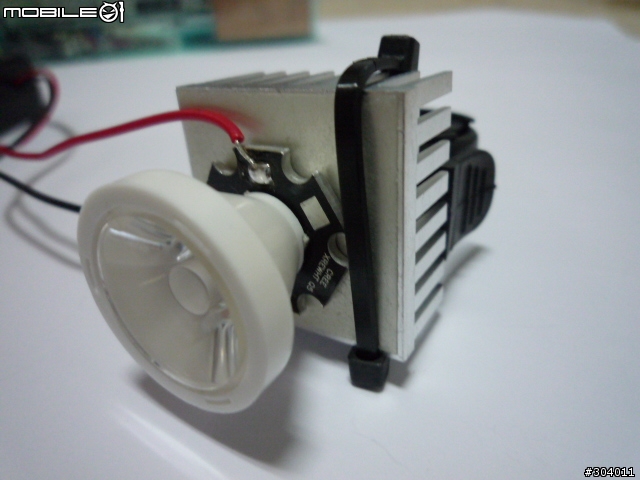

10.車燈活動架黏上剛組好的LED散熱模組上在用束帶束緊.
11.
12.
13.
14.家裡白天開燈測試.
15.8度光型.
記後:
1.電池盒固定可以找手機帶固定在手把上即可.
2.要加上上緣遮光罩必免散光讓對向車友閃到,用硬紙板折成< |_| >型貼上即可方便取得又環保.
3.1.2V 2300MA*4=高電流鎳氫充電電池可以用2小時左右充電也方便
