[分享] 第2代10W 480流明 自行車燈DIY

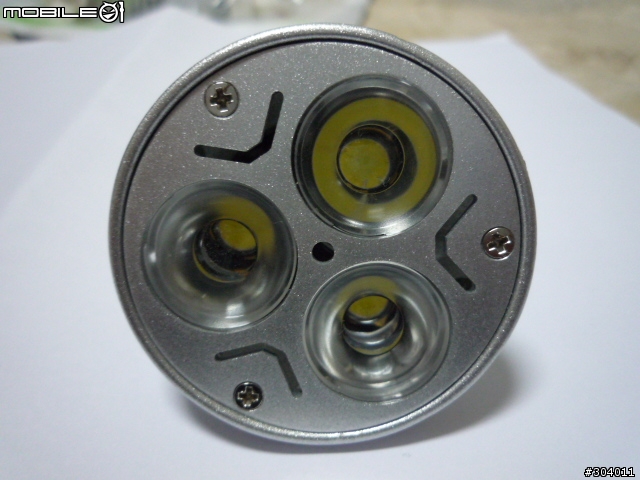

上次做了5W杯燈加改造"炮彈"自行車燈.

沒有廠商可以配合只有拿手上現有的材料來DIY.

這次又做了第2代5W*2=10W

CREE Q5 240lm*2=480流明.

可以單獨單燈切換,

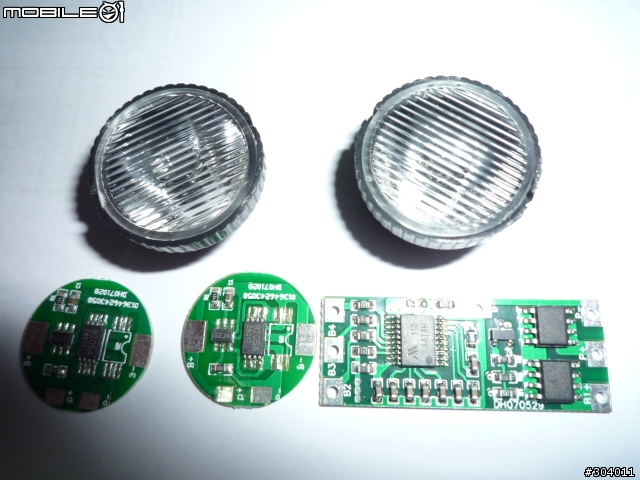

這次加了2組3段恆流控制板
亮度功能有100% / 50% / 閃爍.

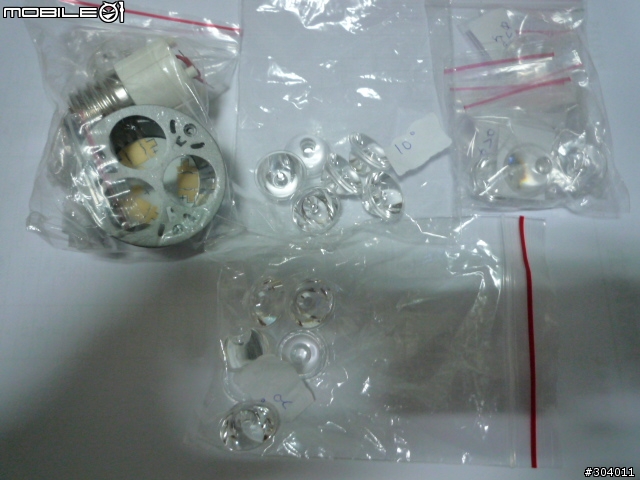

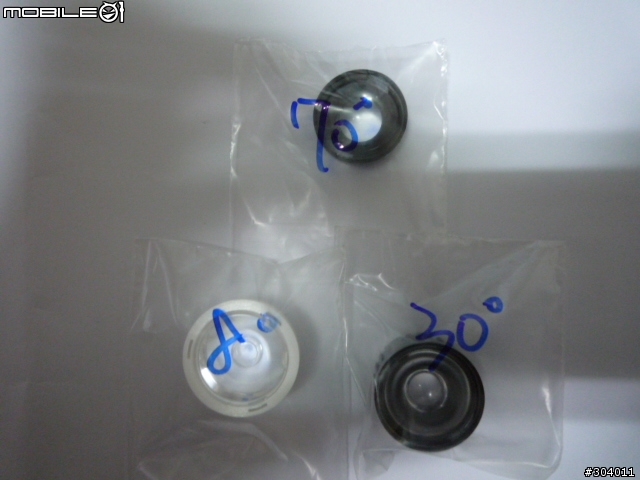

透鏡用了15度透鏡光束比覺集中,
也可以用60度當近燈+15度當遠燈.
最後用包裝盒硬紙板當帽簷把往上閃光遮掉.

鋰電池3.7V 2200mah *6顆/13.2A 實際點燈測試後可點亮10小時以上.

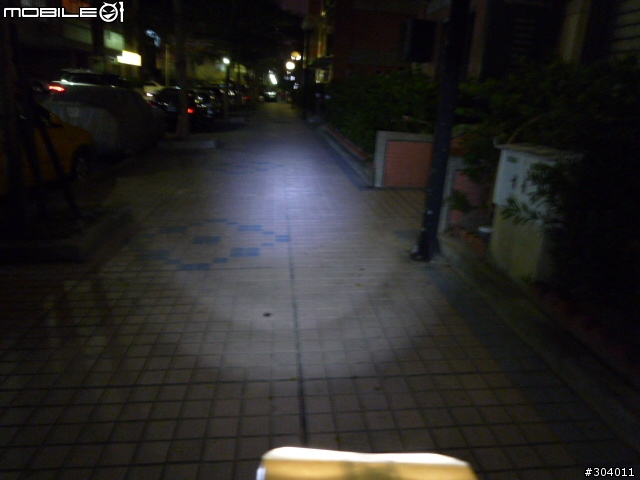

假日晚上去騎河濱把雙燈派上用場亮到不行^^

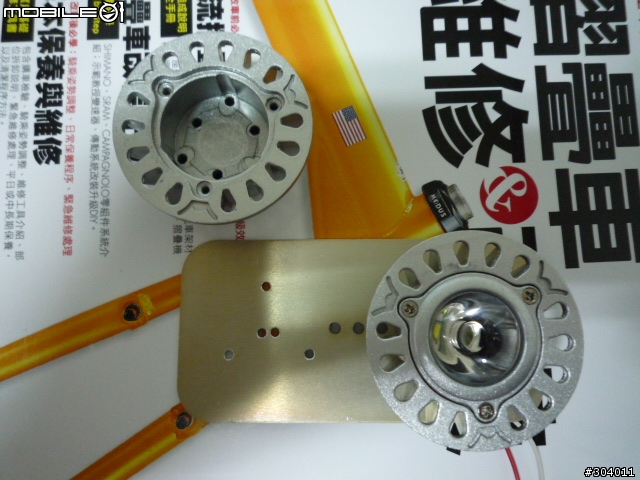

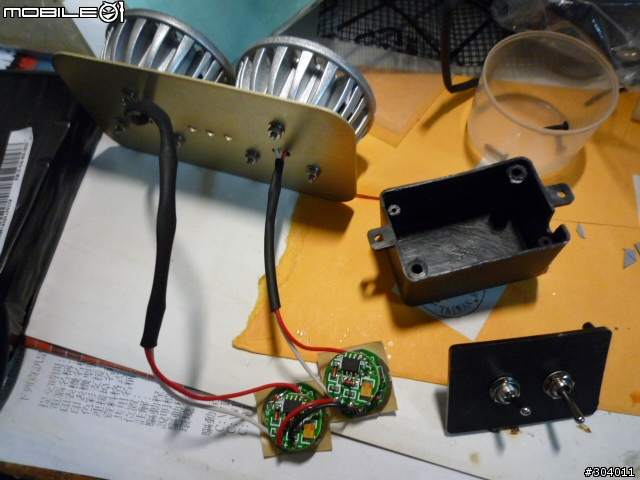

製作材料:

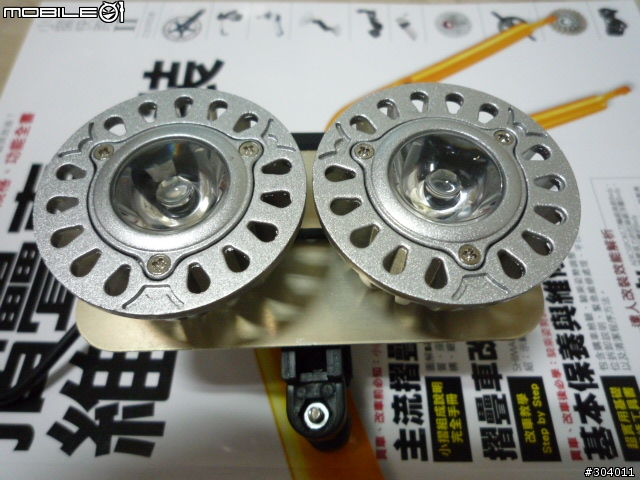

1.杯燈15渡套件含恆流1A *2=400-
2.3段恆流控制板1A *2=300-
3.CREE Q5 *2=440-

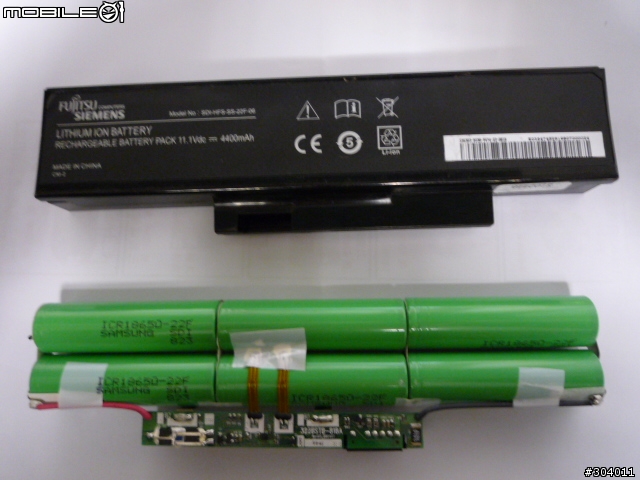

4.三星鋰電池18650 3.7V/2200mah *6=360
5.3.7V 鋰電池保護板* 1=120-
6.白鐵螺絲 *20組=60-

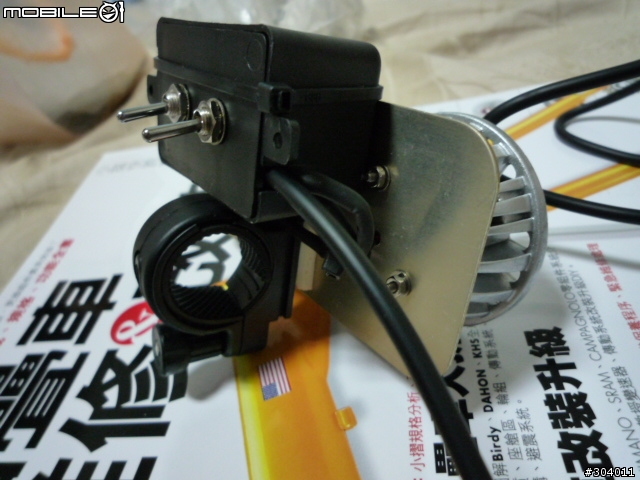

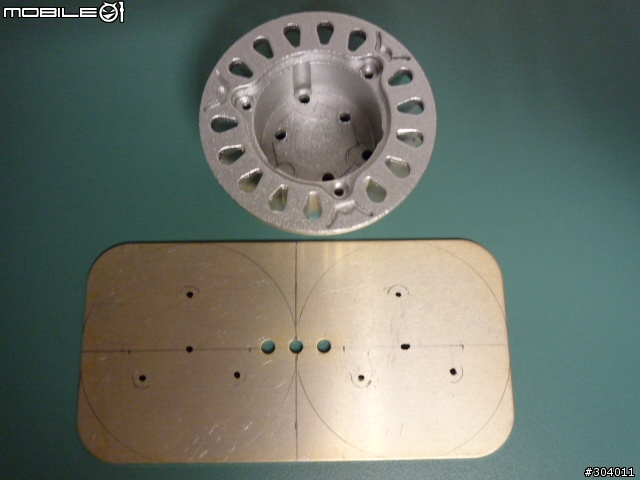

7.長方形鋁板=0-

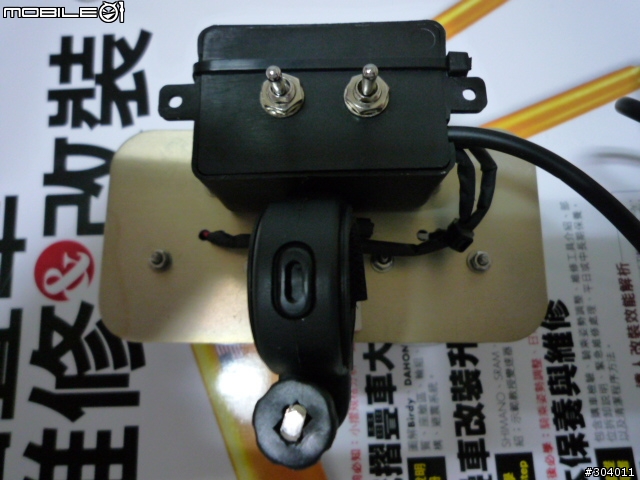

8.控制盒=0-
9.電線=0-

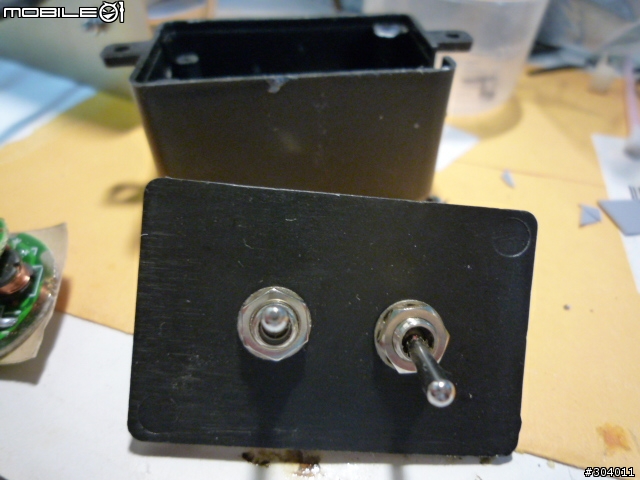

10.開關 *2=70-
11.束線帶=0
12.反光片固定座=0-泉利老闆贊助
13.硬紙板=0-
14.3M雙面膠帶=0-
15.熱縮套管=0-
16.USB電源線=0-
17.DIY 無價..


小插曲:
一路上騎後輪的鳥叫聲越旗越大聲真是受不了,一路停下來看了好幾次還是無解...

回程就騎去南港泉利車行請老闆幫我看,他問有甚問題我說會有鳥叫聲他馬上就知道問題,

拿一罐潤滑劑在後輪左邊防塵蓋那噴一噴就好了,

因為那太乾防塵蓋跟著轉,本來是不會轉的.

還有他們看到我的車燈也好奇問了一下我說自己做的超亮的也試給他們看,

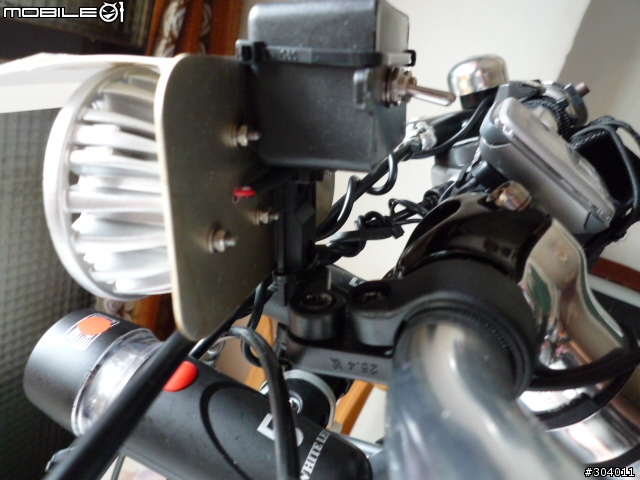

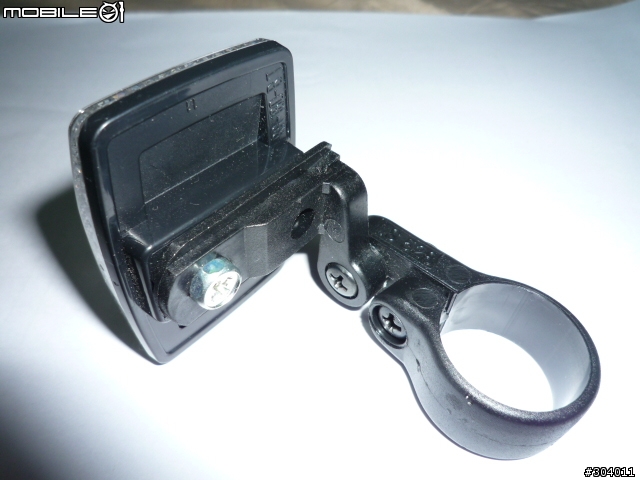

後來我看到那手把反光片問他問說少錢?我要改在我的雙燈固定坐上,

我說多少錢?老闆馬上拿一個送我說不用還說後面有一箱

他說他知道我要怎改的構想...真是甘心阿...
