檔位顯示用的LED7段顯示器加7447IC

esonkent

esonkent
個人積分：8分
文章編號：6243409

8分

樓主

2008-05-22 0:39

這是十年前的高職實習課
我想用來做檔位顯示

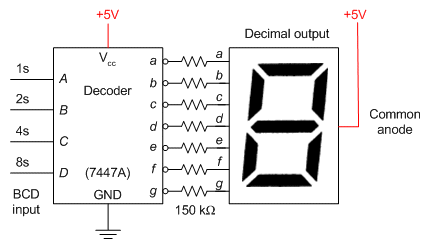

檔位顯示用的LED7段顯示器加7447IC

搭配7447是一定要的
不過現在問題卡在怎麼用BCD碼
(A、B、C、D)端數位信號輸入
檔位顯示用的LED7段顯示器加7447IC

方法一
是用TTL計數器
裝一個7490編碼
和一個7400反彈跳開關，做脈衝產生
不過它是一直往前數
我不知道怎麼倒退
檔位顯示用的LED7段顯示器加7447IC

方法二
我找到了一個7442
是4位元BCD碼輸入，0~9的輸出
剛好和我要的I/O相反
檔位顯示用的LED7段顯示器加7447IC

方法三

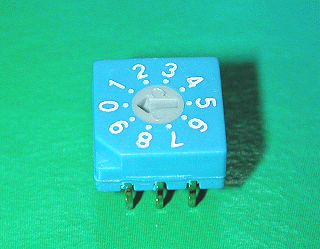

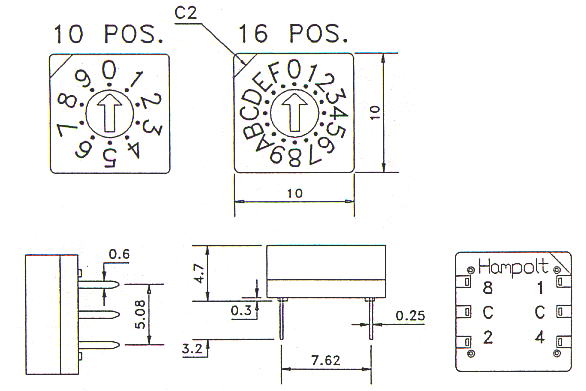

在書局看到了一種BCD開關
不用經過IC編碼
只要轉到那個十進位數字，機械式自動輸出BCD碼
但不知怎麼和變速器結合
檔位顯示用的LED7段顯示器加7447IC

請問各位有什麼好想法改進嗎？

2008-05-22 0:39 發佈

文章關鍵字檔位顯示器 LED7段 7447

Charlie Liu

Charlie Liu
個人積分：44分
文章編號：6244019

44分

2樓

2008-05-22 1:30

這個好玩?

大大研究好，有需要零件，小弟可以幫忙找找

xyzghost

xyzghost
個人積分：0分
文章編號：6244075

0分

3樓

2008-05-22 1:37

esonkent wrote:
這是十年前的高職實習...(恕刪)

應該用一顆 8051 or PIC 就全取代你要的功能了.....BCD, counter up/down ... etc

xiao_jimmy

xiao_jimmy
個人積分：48分
文章編號：6244103

48分

4樓

2008-05-22 1:40

好期待你的成果發表唷，趕快製作出來阿.....這樣一定很酷...

netboy99

netboy99
個人積分：192分
文章編號：6289394

192分

5樓

2008-05-25 0:53

你的問題應該是要如何把檔位變成電子訊號比較頭大吧
剩下的應該都比較小問題
島野公路車的變把有Flight Deck功能
兩邊變把上有排線輸出檔位資訊
另外原廠的Flight Deck馬錶有附兩個模組可以裝在變把上還有兩個按鈕
左右各一個
手不用離開變把就可以操作馬錶
手上有東西的人可以拆起來玩看看
我的車已經賣掉沒東西可以拆給大家看了

esonkent

esonkent
個人積分：8分
文章編號：6295735

8分

樓主

2008-05-25 17:21

我突然發覺方法一不能用
因為每次打開電源都會歸零...

我有在TI找到方法二的IC了
CD40147B是相對於7442的IC
10-Line to 4-Line BCD Priority Encoder
http://focus.ti.com/docs/prod/folders/print/cd40147b.html

不過頭大的問題還是一樣要把檔位變成電子訊號

dark hsu

dark hsu
個人積分：74分
文章編號：6300145

74分

7樓

2008-05-25 23:11

請把你的7490改成74LS193就行了，
74LS193的PIN5負責上數，PIN4負責下數。
這顆還可以預設顯示什麼數字，由PIN11(LOAD)載入，
關機重開可以考慮此功能來設定開機時為那個檔位，
假設你開機時是後4檔，但是開機是0
負責INPUT的A～D接10進制BCD開關，轉到4按下LOAD，七段顯示就會變成4

RS反彈跳開關可以減化一點，用RC消除就行了，可以少顆IC。
基本上這比較適合撥把，就是上檔撥一下，下檔撥一下這種。
撥完會復歸的那種，轉把就要另外想方法。

================26號更新================

IC1為74LS193，不用考慮進位的電路，因為自行車的前、後檔都沒超過10。
IC2為7447，推7段顯示器，共陽極用。為節省電阻用量，在共陽那隻腳上接220歐姆1/2W到VCC的就行了。
CN2是接七段，這邊比較簡單就沒LAYOUT上去了，直接拉線也行！
供大家參考之！

eddyfish

eddyfish
個人積分：0分
文章編號：6309568

0分

8樓

2008-05-26 15:16

提外話,

這個在大太陽底下還看的清楚嗎???

dark hsu

dark hsu
個人積分：74分
文章編號：6321606

74分

9樓

2008-05-27 10:13

eddyfish wrote:
提外話,
這個在大...(恕刪)

應該可以吧！有種七段顯示器不亮的地方是白色，亮的地方是紅色。
色差蠻大的，應該看的到。
目前我又把上面畫的線路圖重新整理過，弄成萬用電路板(洞洞板)可以手工焊的版本。
上面PO的是要曬板才能作的，對不熟悉的人會弄不起來的。
並且加入開機後直接顯示檔位1的功能。
剩下的就是開機前先把撥把調到1檔，再開機就行了！

等我找到材料試作後再PO給大家看看！

a517

a517
個人積分：0分
文章編號：6322566

0分

10樓

2008-05-27 11:18

dark hsu wrote:
應該可以吧！有種七段...(恕刪)

加油！！！
但也要跟大大您說聲辛苦啦！
期待您的成品
