Shimano三速內變 初步拆裝保養

因為要暫時借用bickerton小折的後輪，給我修復完工許久但苦候後輪無著的紅色小貂，
將這個三速內變後輪拆下後，順便將軸心拆下，將內變機構自花鼓裡移出，清潔上黃油，
並初步了解一下它的內部構造，在以分享各位同好。
兩圖是剛剛自花鼓裡拆下的樣子，拆時是卸左側的大螺絲，裡面有一彈簧：

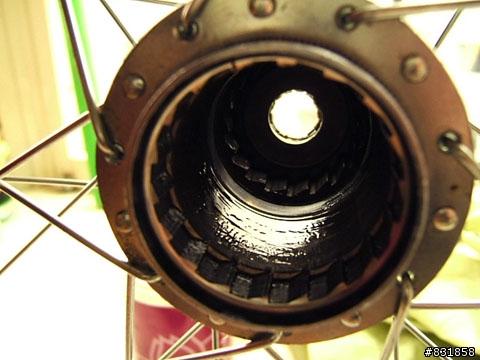

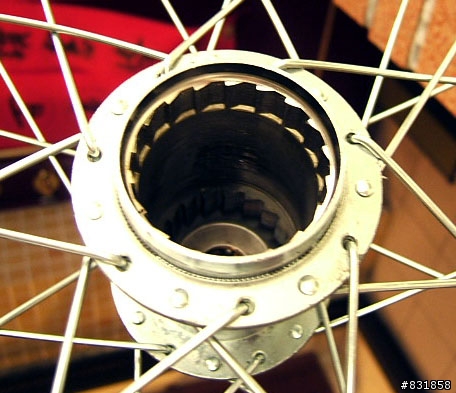

這是右側有齒輪的那一側花鼓的模樣，開口直徑較大，整個內變是從這裡移出:

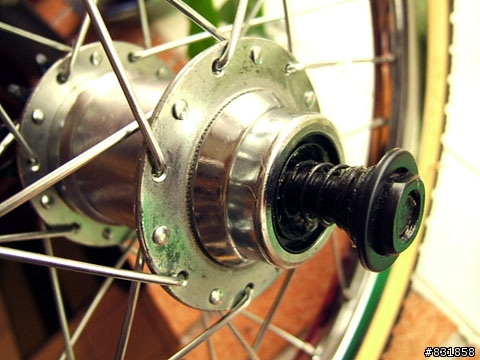

這是花鼓左側，開口直徑較窄，可見滾珠軸承：


由於bickerton小折是新購入，內變的使用里程很少，裡面黃油並不會很髒，
簡單擦去舊黃油，整個內變機構看來不必清，也不會拆，
將花鼓兩側滾珠軸承上黃油後，再裝回去。

此處要注意，彈簧的方向不是兩頭都可以，剛剛拆時是怎樣，就怎樣裝回。
