[分享]DIY單車用超暴力HID燈專用燈體/2月28日新增完成版

之前在01發表了[分享]4款熱門車燈的殘酷舞台+DIY單車用35W超暴力HID插花測試後..發現了一個不大不小的問題...
就是一般市售的汽車霧燈過於聚焦...而且在外形和重量上不能達到我的要求(太大和太重)
所以我一直在思索和尋找更合適的本體...
就在某天早上到公司上班後,忽然發現桌上放了一塊不起眼的東西...



哇...被丟在公司外吸收了多年日月精華的7075鋁合金的剩料...

我竟然忘記公司裡還有這種好東西...心中出現了一個想法..."既然買不到自己要的..再DIY一個吧.."
一開始也沒有想到要先設計一下
拿起游標卡尺量了一下燈管的規格就開始車削了...

車削中...


車削後的成品..


不過內部看起來好像不夠亮..再拋光一下好了..


拋光後...哇..閃閃動人..



好像還不錯的感覺..送去將外表陽極處理成黑色好了..這樣看起來好像比較有質感..
送到陽極處理的工廠後..工廠告訴我一個惡耗,由於我的反射面跟本體為一體式的設計..所以處理起來會很久,(因為內部我要真空電鍍)而且也會很複雜..建議我如果可以將燈杯和本體拆開成為獨立的料件,他們會比較好處理..

既然如此,我回到公司後二話不說馬上開始思考新燈具的製作...
既然要做..那就開始加工吧..車削燈杯..


燈杯成品..


本體成品


本體內部

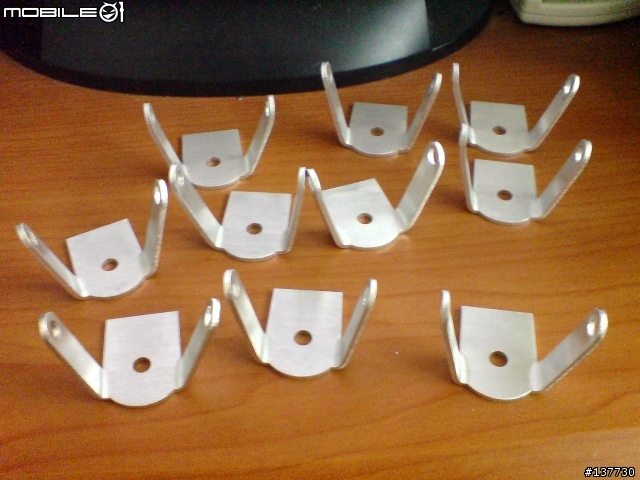

在加工的這幾天,送去雷射切割的燈座也回來了...


組合上燈座後


準備做最後的組合..


組合後


組合後正視照


新舊燈比一比..是不是比較迷你了呢??


剩下的就是將各部零件送去陽極處理跟真空電鍍了....

因為各部零件還在做最後的修飾中..所以本文未完待續.......

==============================================================
2/25日新增
==============================================================
陽極處理的部份已經好了...
處理了2種不同的黑...

這是最終版的燈...霧面處理+髮絲紋...不過相機太差髮絲紋拍不出來...


換個角度拍...還是拍不出那種感覺....放棄了


新舊車燈比一比...左邊的是第一次試做的燈,已經完成真空電鍍了...


處理成亮黑色....


這就是真空電鍍後的亮度....這是陽極處理不出來的...


近拍..拍謝..糊掉了


三代車燈比一比...


以下是之前承諾要po的光型比較圖
這張是車用霧燈改的,也就是我第一次DIY的燈


可以很明顯看出聚焦在中間...四週相對變暗


照在牆壁上看比較明顯(請注意箭頭指的地方,原因容後說明)...除了中間過於聚焦,週圍的光也很渙散,這種光型在一片漆黑的山裡實在不理想


正面照射圖...很刺眼,完全不適合市區使用


這是我自製品的光型...光線是不是均勻多了??


可以照亮整個地上,而且很平均


這是照在牆上的感覺(一樣注意箭頭指的地方,原因容後說明)..是一個亮度很平均的圓,也沒有散射的狀況,


自製品的正面照射圖..是不是比較不刺眼了??這才是我要的結果



剛才有請各位注意的紅色箭頭所指的地方,其實那是HID負極管所造成的陰影,
要消除那個陰影需要經過反射面的計算,將反射面做成多曲面,也就是我們台灣人一般常說的"晶鑽頭燈"那樣才能克服,
所以這就不是小弟我能夠D得出來的東西了...


==============================================================
2月28日新增
==============================================================
來了來了...完成版的燈組來了...
直接賞圖了..

處理後的燈杯近拍...是不是閃閃動人阿???


換個角度拍..


正面照...


很多車友在問...HID要怎麼用?
右下方有貼黃色貼紙的是安定器 , 左下方的是電池,上方的是本文的主角"單車用HID燈體"...
只要這三樣東西就可以讓你的前途發光發熱了..


裝在車上的感覺..來張霧霧的特寫..


整車照..


跟之前第一版的比一比


這張可以看一下大小..後方的是CAT EYE的碼表


這是我的固定方式...給大家做個參考


照射圖...這是在一個暗到伸手不見五指的地下室拍的..


光束..


是不是整面都亮起來了...再也不用擔心過度聚光的問題了...


我的親子兼通勤車也來一張...


裝在前叉上..


照射的感覺....


這是之前有車友要求的..坐在機車上拍的..以模擬對方來車的感受..應該不算很刺眼吧??....



終於完成了這整組燈了...心裡的興奮是無法言喻的...也讓想自己DIY的車友們做個參考唷...謝謝收看
