[黑白改]自製冷光儀表版

您沒看錯標題，我也沒貼錯地方......

最近下雨沒車騎，胡亂搞些DIY改裝打發時間
以免又去亂買東西造成小朋友出走
文字有點長，可以跳過不看囉~~~



騎車半年多了，無論是上山下海四處逸樂還是去上班賺錢討生活，都是靠我這一百零一台的白色戰駒08'小yukon載著我趴趴走，不過有件事情總是一直困擾著我......

身為一個標準的單車通勤族，平日的騎乘主戰場就是城市裡的街道巷弄，而這樣的環境免不了要經常停等紅綠燈。為了能在轉綠燈時立刻起步加速，避免被後方不耐煩的動力車輛駕駛賞喇叭，遇到紅燈時就必須先行降檔，因此我日常騎乘時的變檔頻率就相當高，再加上我又要求自己謹守我所計算預設的檔位順序，所以十分依賴變把上的檔位顯示資訊。



好家在，我的戰駒小yukon原廠搭配的Altus煞變把雖然等級不高而且相當大顆，但也因為大顆，所以檔位顯示相當清楚，騎乘時偷瞄一下即可有效判讀，用得順手以後也不太有想升級更換的念頭。

不過問題出現了，身為單車通勤族，到了冬天，每天下班後幾乎都已經天黑了，雖然我的安全設備(安全帽、前燈*1、後燈*2)還算齊全，但不管是不是有路燈的環境，我的Altus煞變把檔位資訊則是幾乎無法判讀了，也造成了騎乘上的小小困擾。

當然眾家高手看到這邊應該會認為這根本不是問題，應該要把檔位記在心裡嘛，你看那公路車哪有在裝檔位顯示的呀，登山車XTR變把那小到不行的檔位顯示也只是參考用的啦~~~~~balabala~~~~。

好吧，這我都能接受，不過在肉腳還沒進化成高手之前，日子還是要過，山不轉路轉，我首先想到的是在變把上方弄個LED小夾燈當作照明。



結果效果相當差勁，一來LED點狀光源相當刺眼，容易影響到騎乘的視線，再者Altus煞變把的檔位顯示是蓋在一塊塑膠玻璃後方的，從外面直接照的結果是反光嚴重，根本看不清楚，更不要講弄2個小夾燈在車把上當小檯燈實在有夠醜。方案一失敗。

基於美觀的考量，我開始想從變把內部去做改造。拆開這組變把上蓋後可以發現內部空間還不小，檔位是由變速時拉動變把裡的轉盤帶動一條桃紅色的塑膠片作顯示的。同時順便觀察變速時會影響到的空間。



搞清楚以後，查了點資料，就殺去電子零件賣場找冷光線的零件。
主要的元件只有：1.冷光線 2.驅動器
冷光線比較沒問題，就挑需要的顏色吧，這次選用深藍色的。

驅動器就比較麻煩，因為預計驅動的冷光長度(面積)不大，其實是可以採用鈕扣電池的，可是我還蠻排斥使用這種不太環保的東西，寧願採用AAA的充電電池，本來是有找到一款超小型的驅動器，不過這個還要自己接電池盒跟開關，有點麻煩，剛好在賣場竟然發現網路上沒看過的，吃1顆AAA電池的小型驅動器，已經包含開關跟電池盒，想想第一次搞這種DIY還是不要弄得太複雜比較好，那個微型驅動器就留待下次改版的時候再來考慮吧，當下就把原來的設計拋到腦後，就是它啦。



回家以後開始亂改囉!!
先拆解變把的上蓋跟那個桃紅色塑膠片的軌道來量所需的冷光線長度。



量好適當的長度以後剪下來，順便把其中一端的包覆橡膠剝開，露出裡面的電極。裡面的電極有兩部分，外層是兩條極細的金屬導線，非常容易弄斷，要小心操作，中心是一條粗銅線，外面包覆有螢光層，小心把末端螢光層刮除，方便之後的接合。



先用驅動器接看看會不會亮



竟然會亮耶!!!



因為冷光線只要接一頭，所以要把沒有剝開的那一端用熱融膠封住，以免水氣進去影響壽命。



把兩條電極小心跟電線焊在一起，我沒學過這種東西，亂焊一通，反正有黏住會導電就是。
然後再用熱縮膜把焊接的部位都包起來。



再試試看，還是會亮。



把焊好的線用熱融膠固定到變把裡，要小心繞過內部機構，不要干擾到變把的運作。



換個角度看，我是把線從那個紅色變速條下方穿過再繞上來。

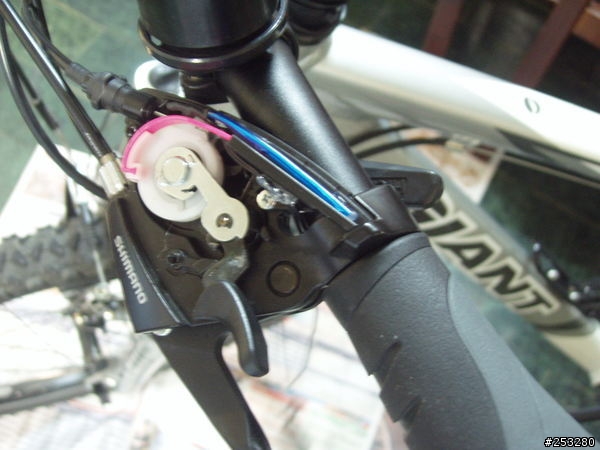

冷光線則是用熱融膠固定在紅色顯示條的軌道前方，以不干擾運作，之後蓋子也能蓋得上為主。



背面線路會晃動的部分也要用熱融膠稍加固定。

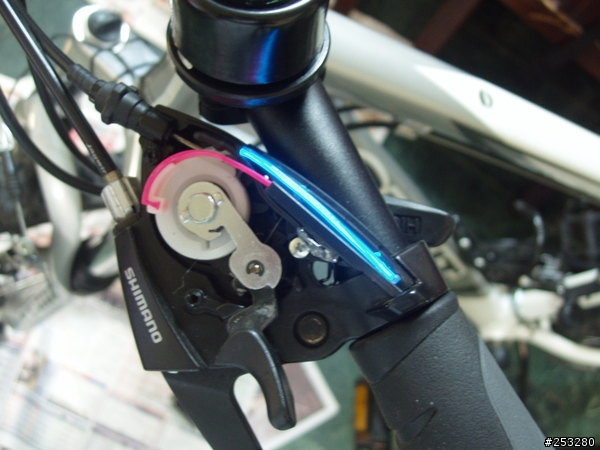

再試試看，沒問題喔~~



蓋上蓋子，首先一定要先試試看變速會不會受影響。試了5-6輪，一切OK。原來的紅色顯示條被冷光線遮掉一些，但還是很容易辨識，沒問題!!



開始測試夜光效果囉!!首先是黑暗狀態，完全看不到東西。



開燈囉!!訊息可辨識度不錯，也蠻漂亮的，效果相當好!!





至於電源線怎麼走怎麼繞，就不用再貼了，我想這邊的各位前輩都會有很好的想法可以去收尾!!
(提示一下：冷光線是吃交流電，驅動器輸出也是交流電，所以隨便接都會亮)

謝謝各位的觀看!!
