[分享] 難搞的單速淑女車之後輪處理

歐哩桑：X章仔(我的台語稱呼),為什麼阮耶車那爺騎起來越來越重…幫我看嘛機勒!!!

歐哩桑：跑歸摟金(跑好間)，沒人要擦我!

我：我看邁機哩…哇!鋼絲攏斷堆樓枝….你看!(手比斷裂"紅圈"處)

歐哩桑：阮哉，車店午嘎我供(車店有告訴我)，因嚨(他們)叫我後輪全換掉，阮邁(我不要)，換鋼絲崗賣賽(難道不行嗎!)

車店：沒雞絲拆….

歐哩桑：嚨換掉哇解錢!(後輪全換掉總共多少錢)

車店：算你2000摳就好…

歐哩桑：阮這台才二千哇摳娘……阮不!

另一家車店：阿伯仔，騎那麼久了，換擠隻啦(換一台)…..

再另一家車店：杯和(不划算)...........

..........略........

讓我們來檢視這台車後輪：

●後輪騎起來很重，而且不穩…

●偏擺嚴重，後輪鋼絲斷裂好幾根

●解決方式：

方式一：單獨換鋼絲；但新舊鋼絲張力偏差過大，過一段時間其他舊鋼絲會繼續斷…風險大

方式二：鋼絲全部換新，以一支鋼絲+銅頭約8~10元……不划算

方式三：整組換掉(含單速齒+鼓式煞車+單速輪圈)，輪圈內外胎用舊的…安全有保障



我：努力溝通+曉以大義中……..

歐哩桑：好啦!幫阮衝河好(搞定它)哩….

………………………………………………………..

當然!依我的個性,如果只是換新品那就太膚淺了

換東西當然是簡單，先把東西買齊全先

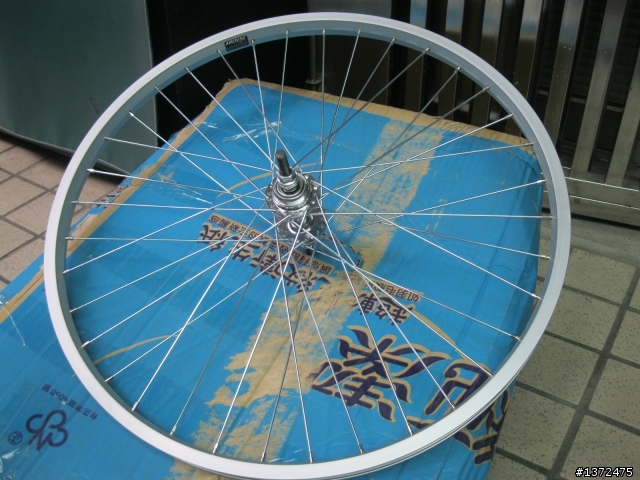

輪圈,便宜一個後輪才三百多,所以說為什麼單買鋼絲會不划算....

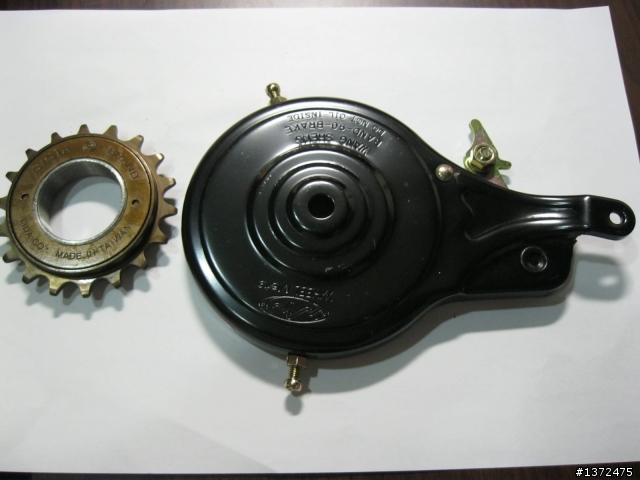

18齒單速齒輪+鼓式煞車
這個也便宜分別一百多元就搞定了


既然講到鼓式煞車就順便敘述一下它的制動原理……..
原理很簡單：

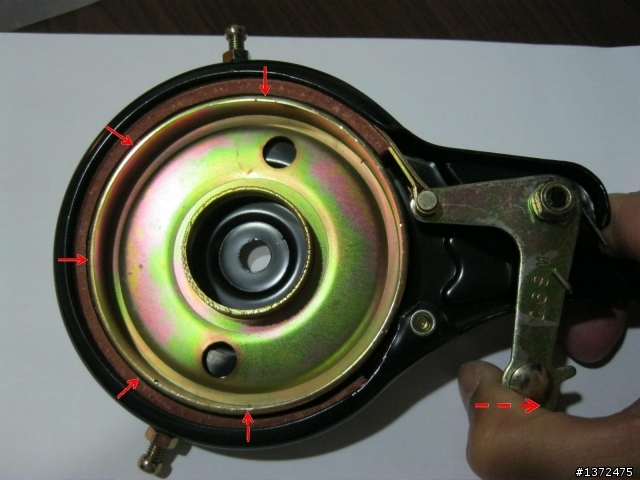

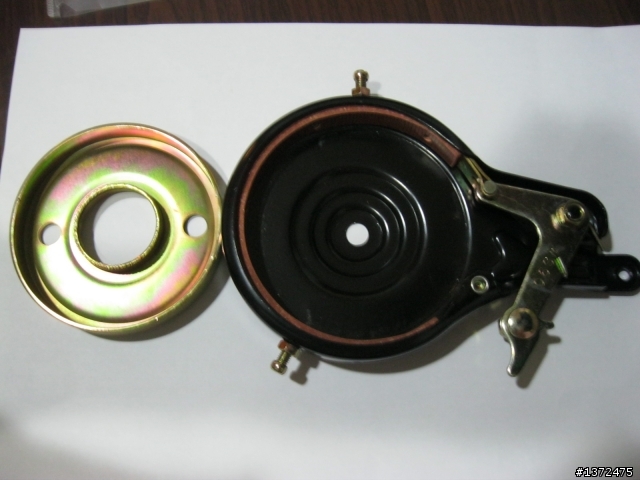

結構上分內層(制動本體--左邊圖)及外層(制動鼓皮右邊圖)+防塵外蓋(蝸牛殼)


靠著右下角長箭頭方向拉動(鎖煞車線位置)，制動鼓皮會向內側緊縮
夾住制動本體而制動本體鎖附於輪框上，輪圈就會產生制動力.
上下端個有兩顆螺絲可以調整鼓皮與本體的距離
很簡單的原理是不是!

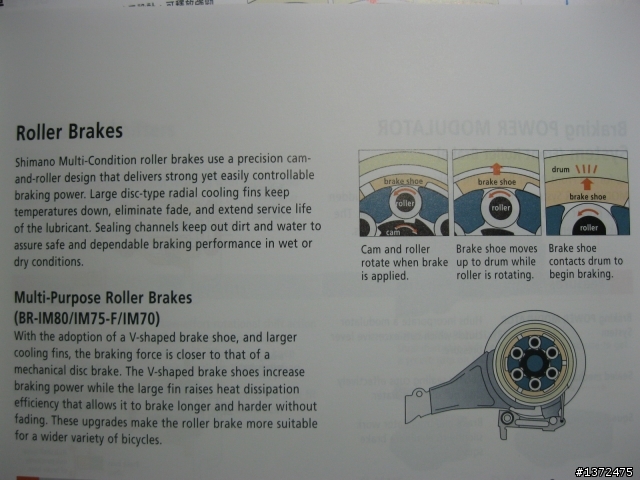

與羅拉煞車有異曲同工之處
只不過羅拉煞車是利用"凸輪"帶動"滾輪"向外撐開"鼓皮"


拉回來繼續……
零件都買齊了那就可以裝起來了 .....

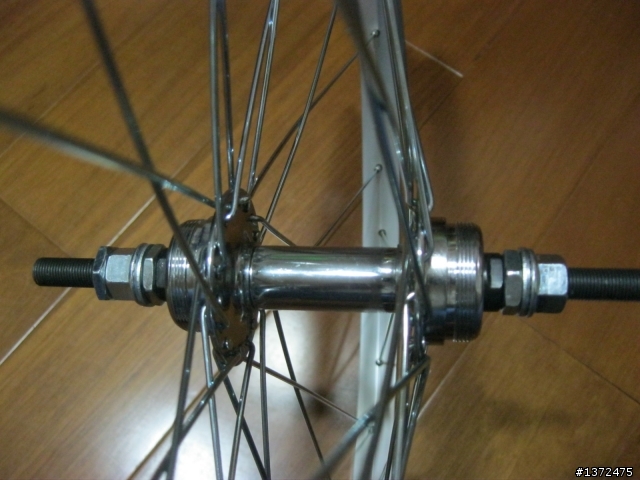

輪圈兩端都是鎖牙式螺紋，雖然兩端距離差一些但它還是有有區分左/右邊

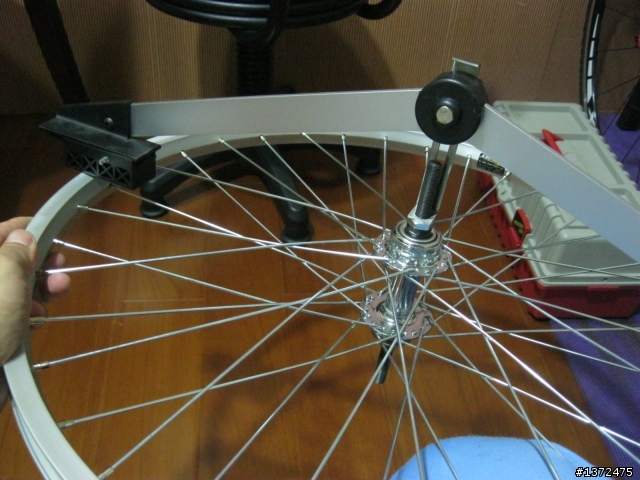

如果沒把握可以用正心弓確認一下

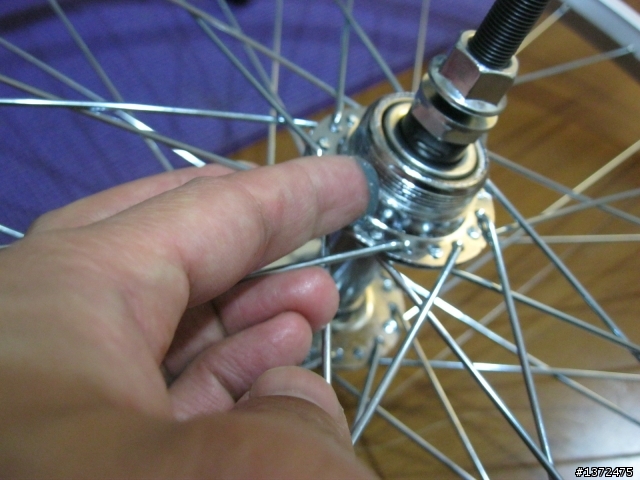

記得要將兩端螺紋處上黃油以防卡死……


將單速齒輪先用手旋上
但..........問題來了..............
這要用什麼工具鎖阿!

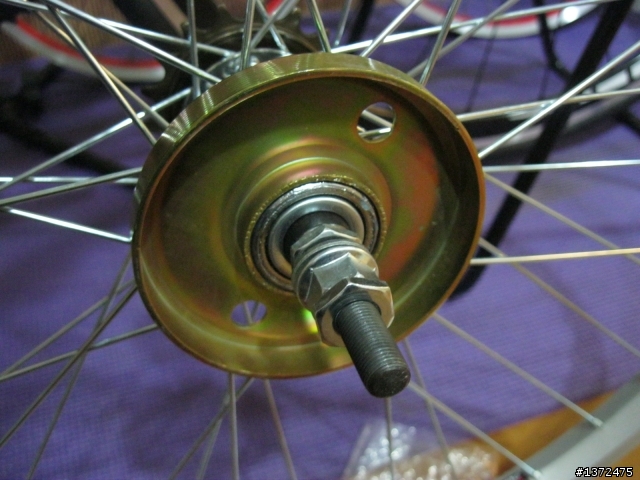

左側也是......要用什麼工具鎖

搜尋所有拍賣網站似乎沒有人在賣，車店問了好幾家…唉…..不提也罷!

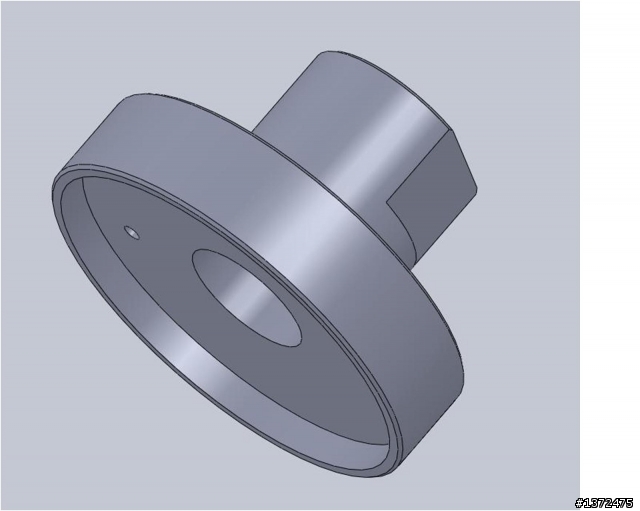

還是靠自己微薄的機械底子，於是呼....下面兩張圖就產生了..
圖是很簡單就畫好了,但實際上確與實務有公差上的差距...
(就是這兩個工具難搞.....)

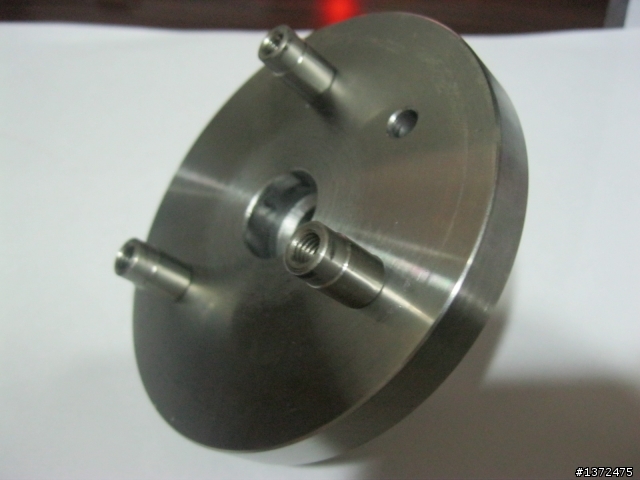

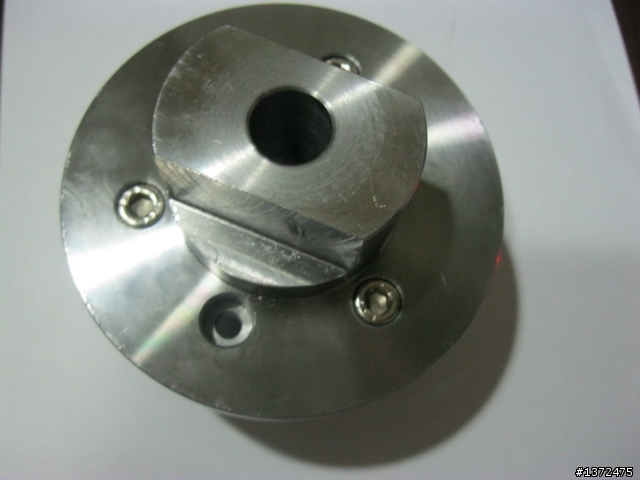

鼓式煞車拆裝工具.....
因為有三孔及兩孔為使其共用把它們作在一起.


實品照

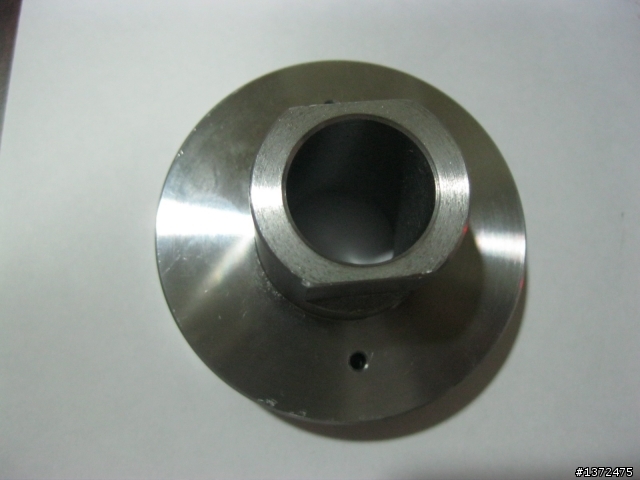

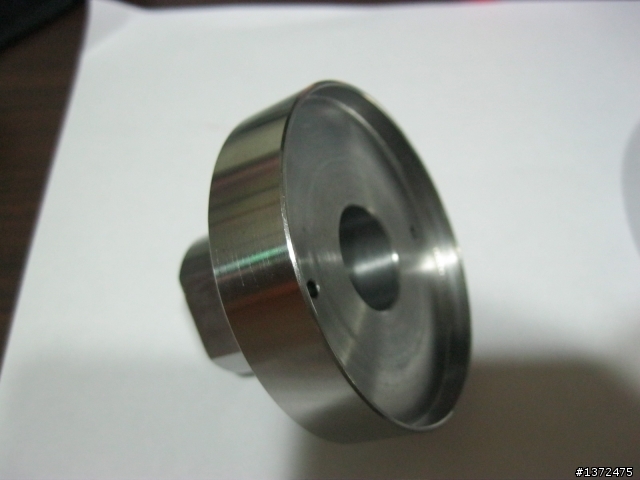

單速齒輪拆裝工具……
中間兩孔還要打兩支PIN進去..


實品照.




製作過程有些小地方需要修正..........
--包括單速齒輪16T與18T孔距不同/外徑不同
--還有拆裝時的深度都必須考量及修正........
--必須作到許多規格的共用性，才不會以後遇到要再作一次

就這樣搞了一個多星期，中間修修改改，在此還是要感謝好友吉哥的幫忙.

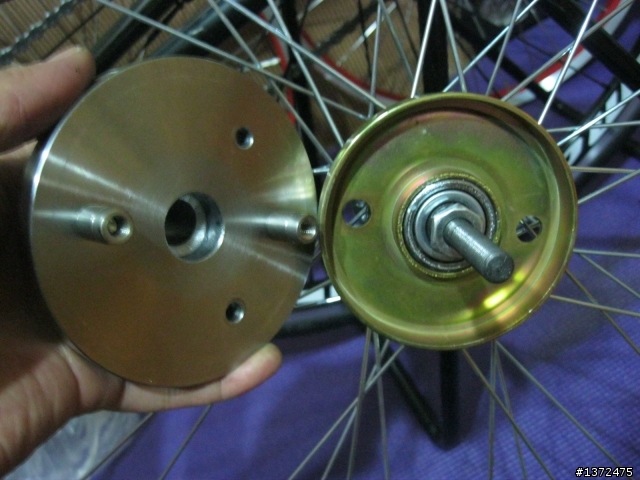

試試實際拆裝……

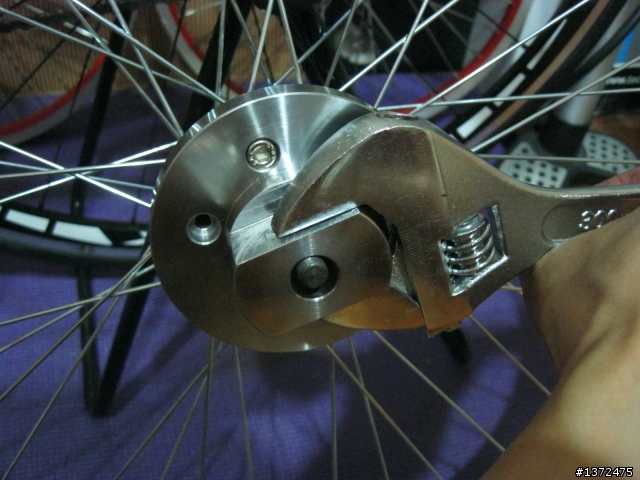

這顆鼓式煞車是兩孔的，所以將0度及180度的孔柱鎖上即可..

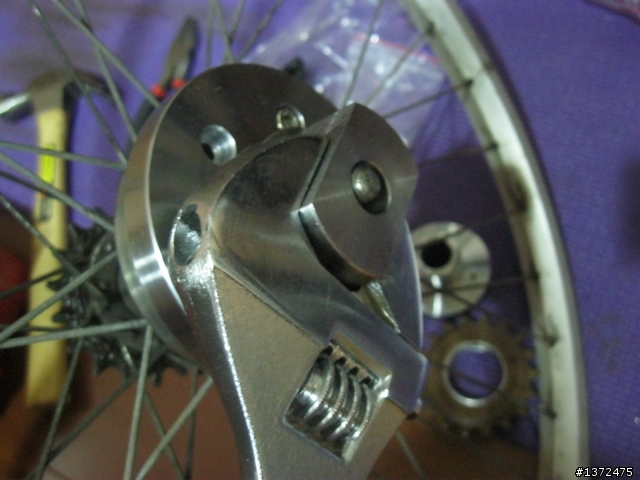

用活動板手旋緊-搞定

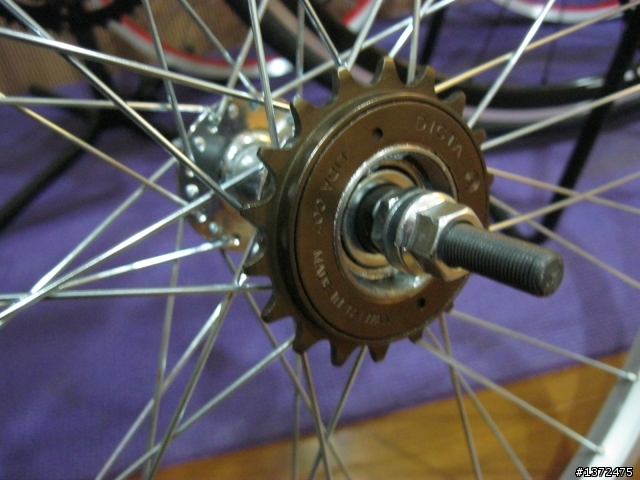

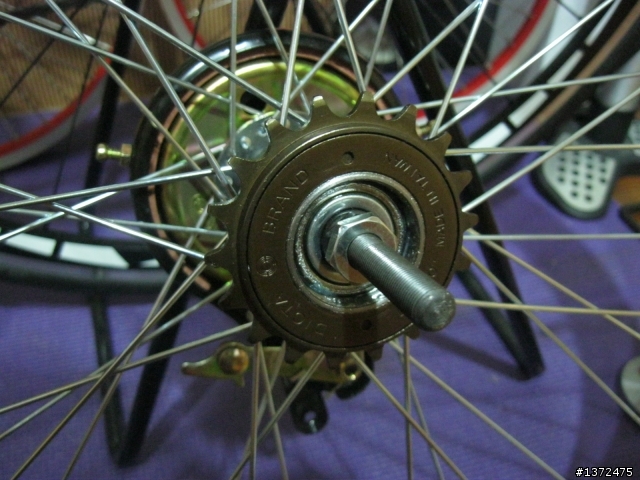

右側單速齒輪相同

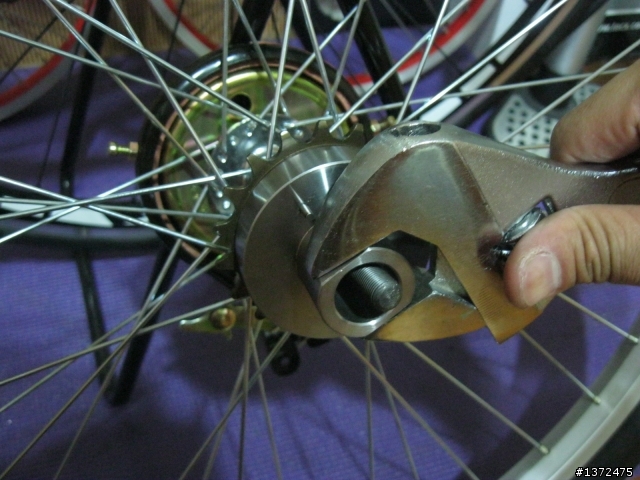

定位PIN對準兩孔一樣，用活動板手鎖上-沒問題

但重點不在裝，而在拆...

接著移植輪胎....

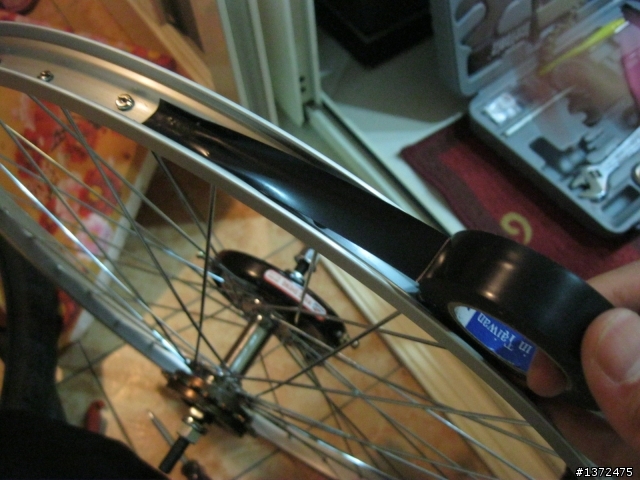

但原本舊款輪框上襯帶已脆化不堪使用需要更換，這裡我使用電火布多
纏幾圈一樣有相同效果.....當然最好還是採購專用襯帶比較好!

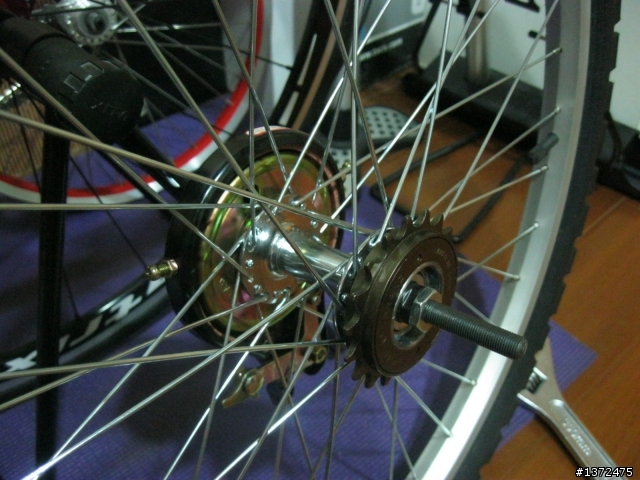

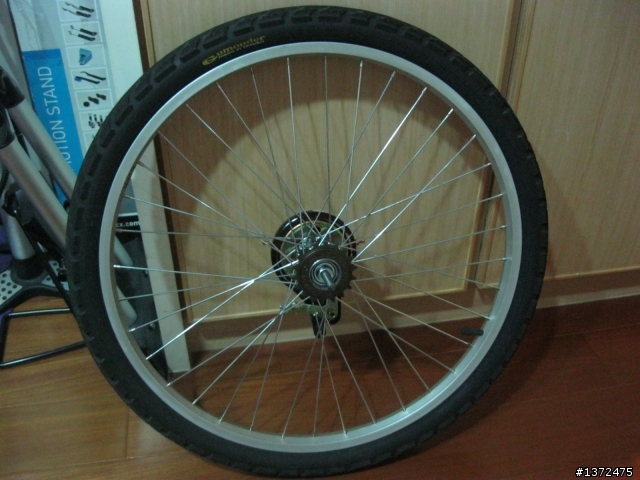

這樣算完成了!

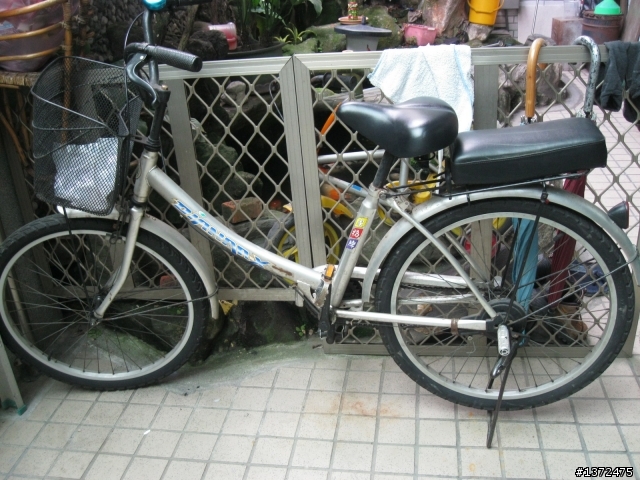

剩下的就是把它裝回原本淑女車就大功告成了.
當然裝上後調整也是要靠一些經驗的...這個以後有空再來補...




有想過嗎! 如果只是要換框而已,那單速齒輪及鼓式煞車延用,這時要怎麼拆.....

既然舊框已經拆下來了，就來試試這組工具拆卸狀況如何

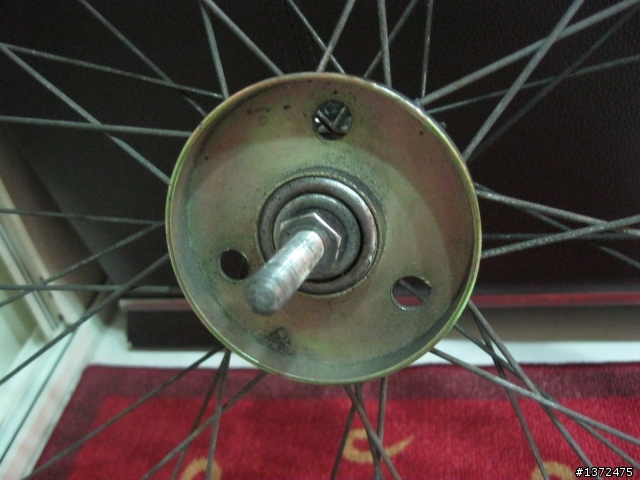

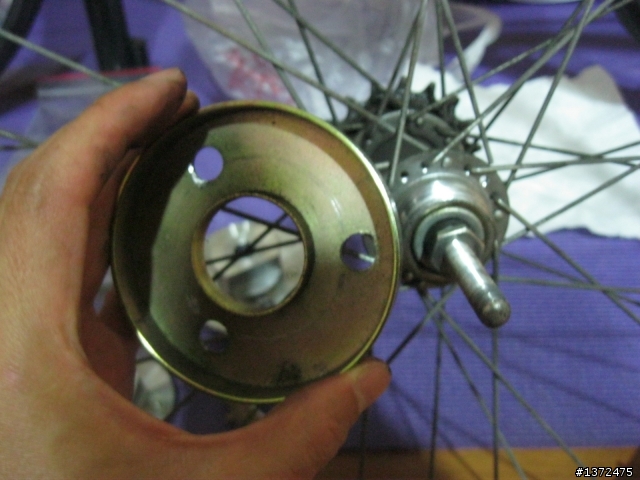

舊的是三孔式,需裝三根螺柱


相同動作逆時針旋轉


取下了，但是要出點力

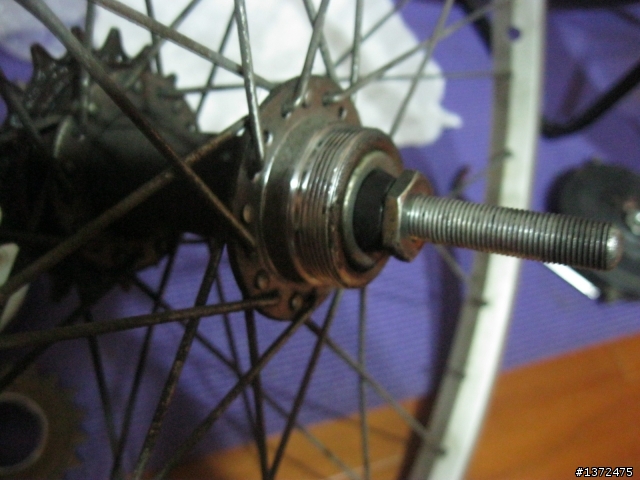

檢視一下螺牙處，完全沒有油卡死了，我看另一邊應該也一樣了……..

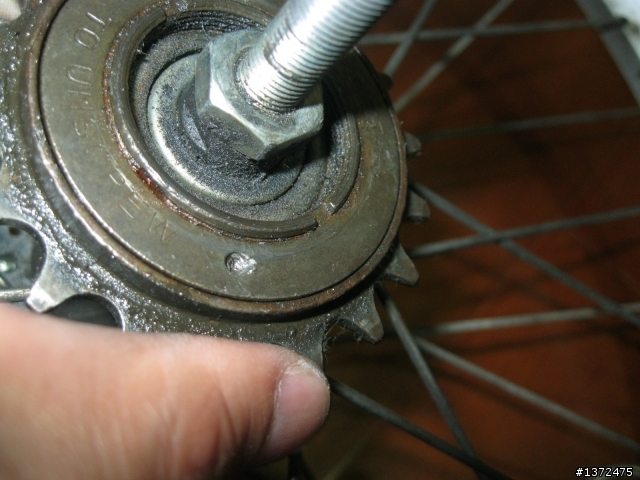

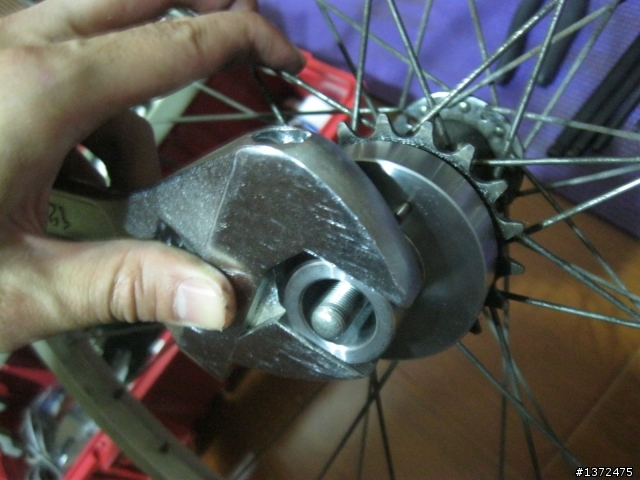

那飛輪邊呢..


沒辦法取下，因為孔已經被擴孔了，定位PIN無法定位，可能是店家硬敲結果，
唉……蠻力是不能解決問題的......

(聽說國產品牌二爪工具可拆,有空再去買來試試,....)

.

.

這組工具看起來是可用的，當然還預留了一些空間防止以後規格擴充.

可能有更好的工具可以拆裝,只是我沒問到，如果有也請各位給個訊息.

感覺比中階以上的車還難處裡…...至於費用少年仔的我全部自己吸收了.


補充一下: 為什麼要去費心作這一組工具，很簡單...站在勤儉持家為上的老人
家立場，沒壞的就不要浪費，今天如果您是店家客人取車來修理，而
店家只會換新不會站在客人立場著想，我相信這樣的店家應該也.....!

....完
