大部分電源都是用18650電池來供電 但是長期市面上看起來 沒有一款安全的18650電池充電器
自己手邊有 南X公司的 環X牌充電器 單一座充 或是 雙座充 跟UltraFXire 139款
裡面主要電路板一拆 幾乎都是很陽春 也的確如此 所以幾乎都會過充


特別是以環X牌 自己跟朋友有遇過充到4.9V 或是 超過5V........

真是太可怕了 所以拍賣上面的充電器 後來我幾乎都把它丟掉電路板 留下電池座給我朋友可以廢物利用

在對岸手電筒論壇爬了許多文 發現其實對岸有些大公司 本身做IC晶片的
有出幾款晶片
在專業手電筒版中,對岸叫做"智能充電器",也是指內部有專業的鋰電池充電專用IC


以下比較表格摘錄自手電論壇(本人只做適度引用 絕無侵權的用意)

後來朋友發現很多熱心人在對岸分享電路圖 朋友心中小惡魔蠢蠢欲動

而且手邊有一些原型可以比較再加上朋友無意間得到 20幾片 MAX1879的IC 最後配合暗黑原型可以模仿觀摩研究於是安全可靠的充電器就要產生了


IC晶片的公司是maxim 在大陸算是還不錯的IC商
這是這家公司的網頁http://china.maxim-ic.com/

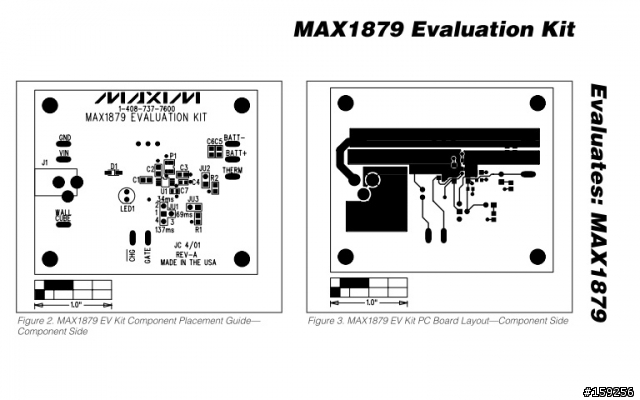

它裡面有我選的這個IC的介紹
我就隨便截一張圖 有興趣的可以自行去他公司頁面看PDF完整IC介紹

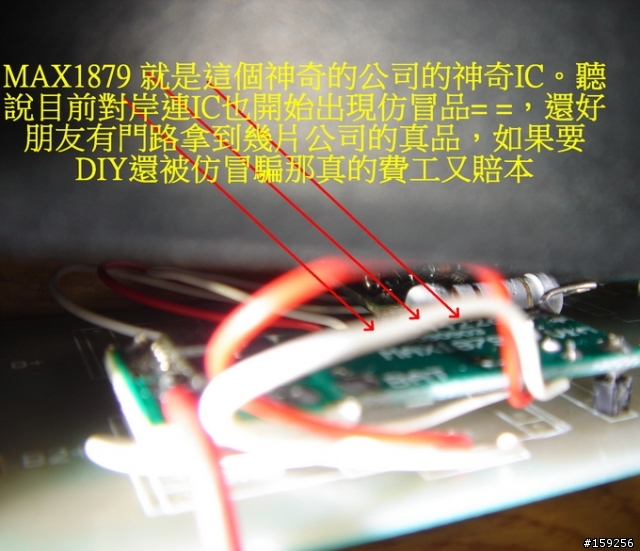

MAX1879的IC公認的充電快速、準確

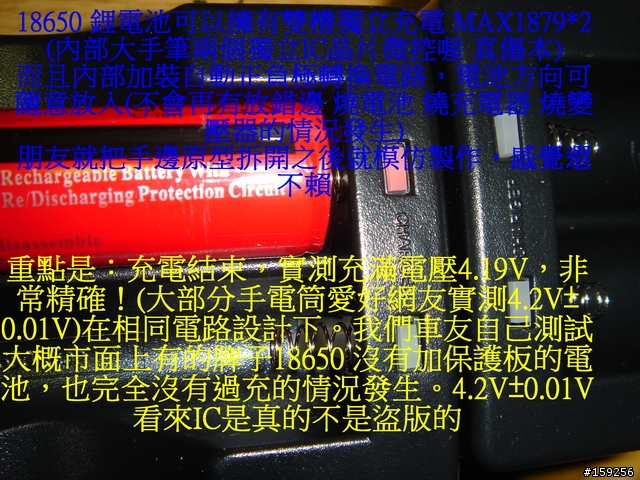

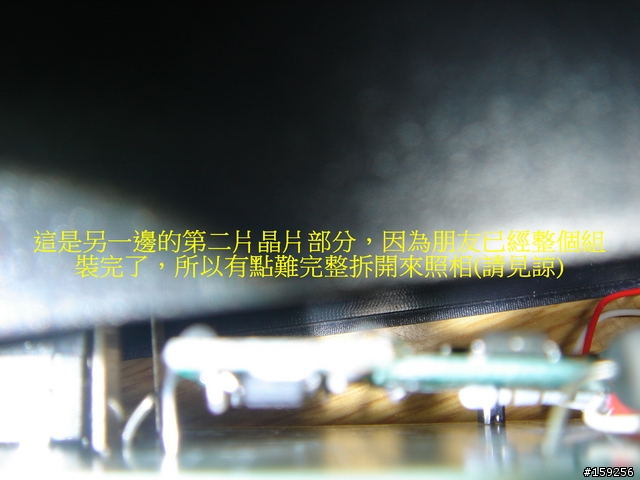

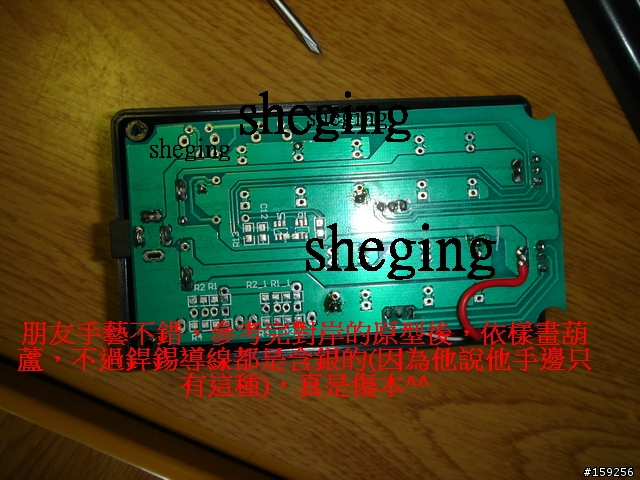

朋友仔細研究完 手電論壇的電路後 並且依照手邊的原型 弄出以下東西

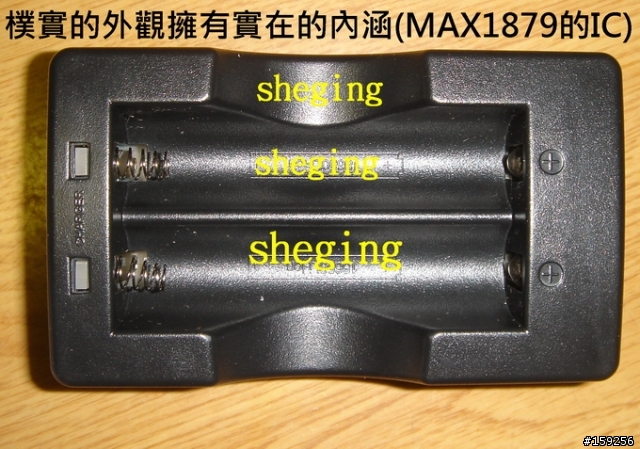

這款充電器主要是用高級IC晶片的MAX1879(大家在台灣看不到 也買不到的)
跟目前台灣市面上的靠電壓沒有IC的充電器比較起來 相對使用上對電池壽命跟安全性有保障

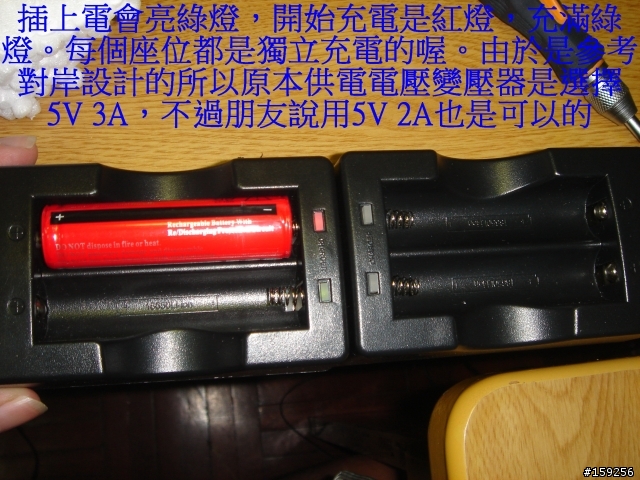

哈哈 這幾天朋友做了幾個分享給車友,我自己也拿了兩個


朋友說他這周末有空再來 做單個座槽 還有 四個座槽的產品
真可以朋友手邊IC 有線 不然大家比較熟的車友 大概可以人手一個


哈哈 身邊有這種朋友真好
