自製維修架 DIY "Spider Team" Bike Workstand

買了許多腳踏車工具後,更覺得缺少一個workstand 維修台(架)
看看市面上賣的:好的太貴、便宜的不好!
本來已經要買tacx的t3075,無奈拍賣上價錢ok的卻缺貨;轉而tacx的t3050,要價6700多,但國外CRC硬是少1000多,所以興起自己動手做的念頭。
沒花多少錢,倒是花了很多時間絞盡腦汁。
主要的材料:
1.底座的架子是買大型喇叭三腳架,耐重50公斤;
2.上面的橫桿在特力屋買的「免螺絲角鋼」;
3.腳架上的快拆是dahon 41mm的坐管快拆,另外在由網路上找到人訂製管襯套;
4.橫桿上的木塊是特力屋的南方松角材:固定BB那一塊上黏二條矽膠條以保護車架。
固定前後叉那一塊比較麻煩,試作了二種版本,最後是用鐵條(39元的店買粗的衣架來取材)彎曲特定形狀+木工銅柱固定
作出來的成品不大可能如tacx那樣穩固,但是應該也堪用
而且tacx那支能所前叉100mm、後叉130mm,我做的這支可以鎖各種size:74、100、120、130、135mm
主要自己動手也是好玩囉

自製維修架 DIY "Spider Team" Bike Workstand

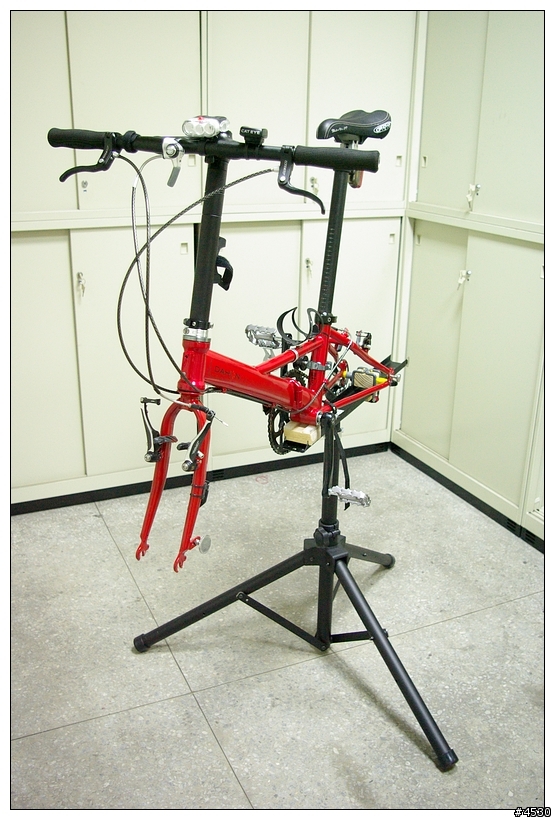

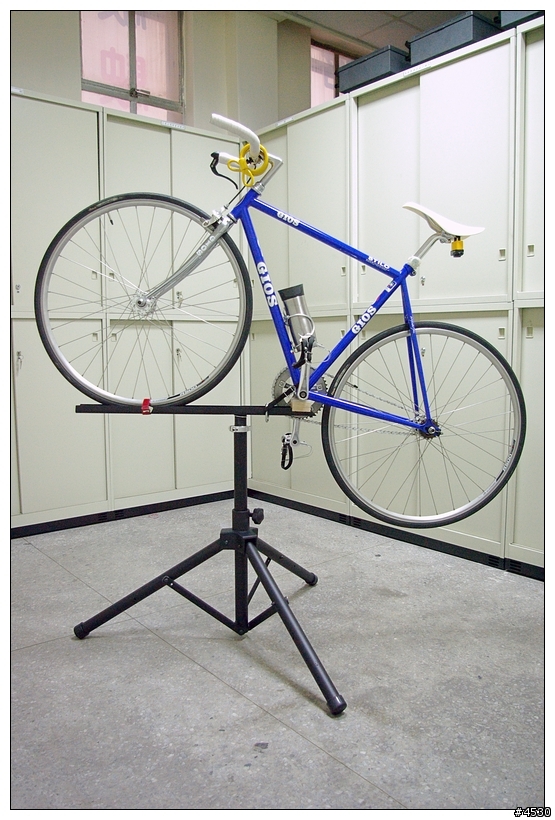

不拆輪也可以上去,不過不是很穩
自製維修架 DIY "Spider Team" Bike Workstand
轉轉輪子、調個變速應該是還可以

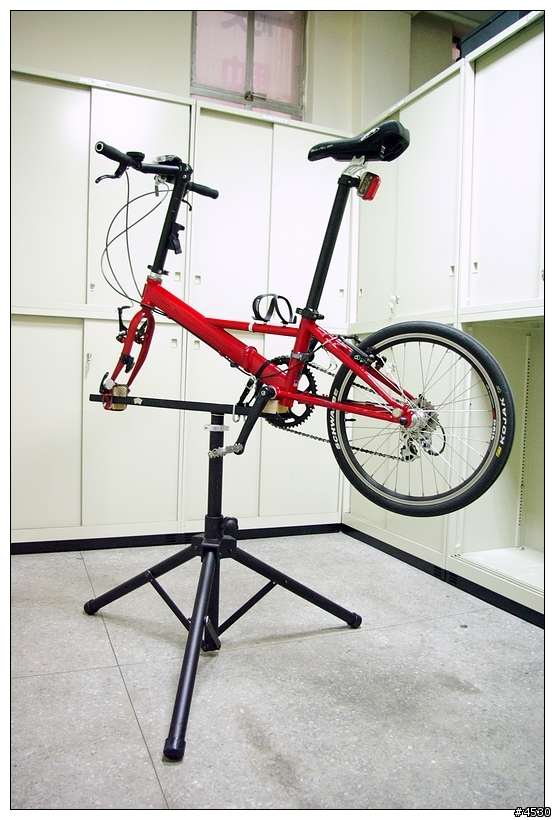

鎖100mm前叉,還算穩,但不扶車身快轉曲柄車身還是會晃
自製維修架 DIY "Spider Team" Bike Workstand

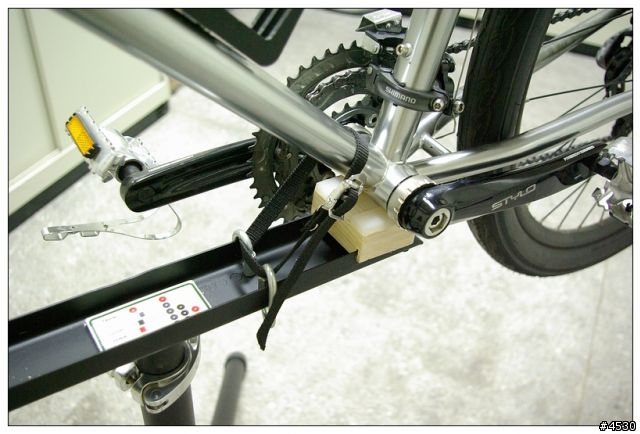

下管以狗嘴套的繩子固定
自製維修架 DIY "Spider Team" Bike Workstand

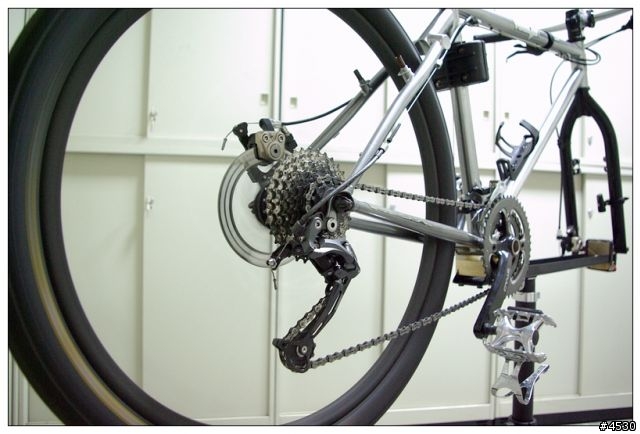

轉轉轉
自製維修架 DIY "Spider Team" Bike Workstand

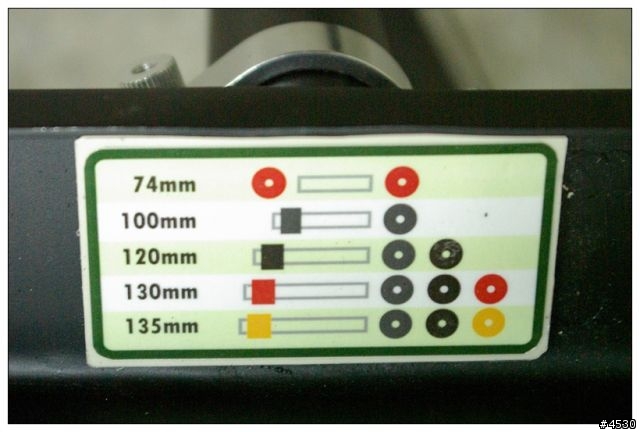

作個標示牌提醒自己不同軸心長度要怎麼搭配
自製維修架 DIY "Spider Team" Bike Workstand

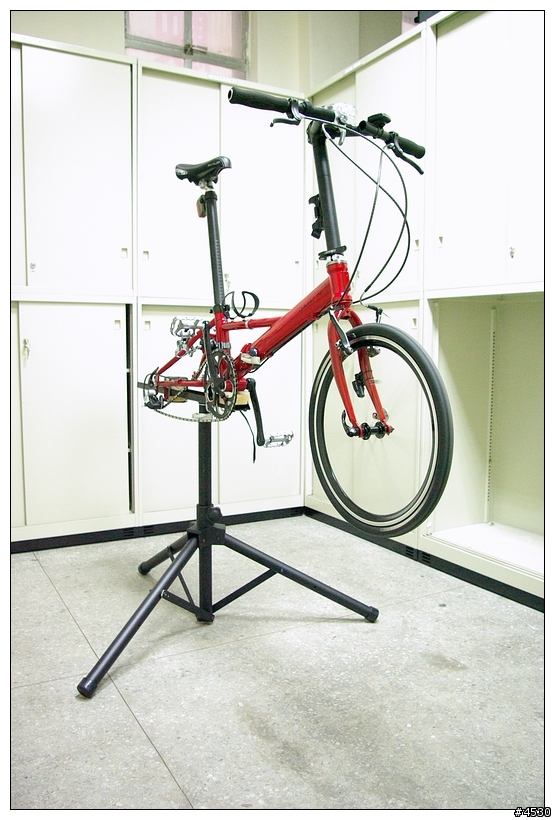

dahon的74mm
自製維修架 DIY "Spider Team" Bike Workstand

花最多精力的就是這個了
自製維修架 DIY "Spider Team" Bike Workstand

135mm的後叉
自製維修架 DIY "Spider Team" Bike Workstand

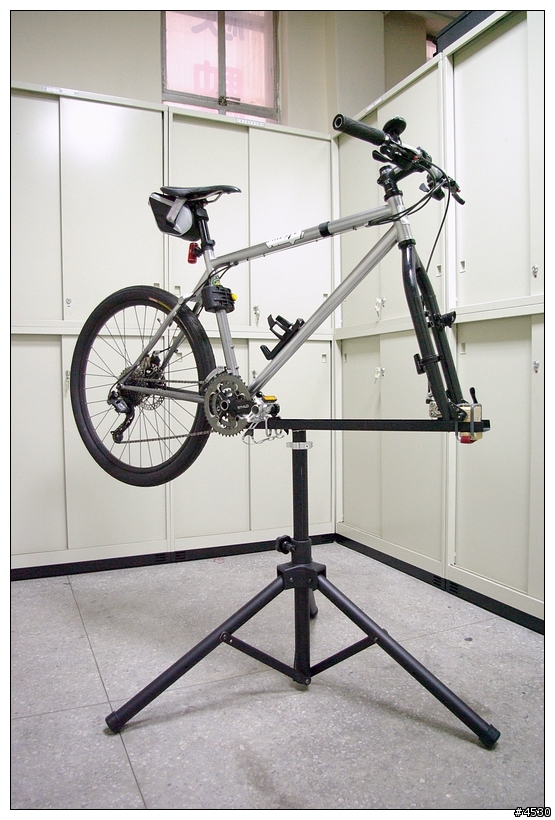

鎖後叉是最穩的一種,不過拆後輪較麻煩
自製維修架 DIY "Spider Team" Bike Workstand

2010-10-21 14:52 發佈
實在是太厲害了,連這個都能DIY,強!
實在是太有心了

要我只能想說去哪買現成的
超佩服的
http://www.facebook.com/home.php?#!/yoyowei
太強了..
+5

有成本分析可以參考嗎?

聖‧人‧不‧死‧大‧盜‧不‧止
重型喇叭三腳架:約850(買來有裁切改過,不然最低離地高有100公分以上,太高了)
免螺絲角鋼:三尺二支300元(只需要一枝,特力屋沒賣單支,去角鋼五金行應該更便宜)
訂製襯套:250元
41mm 快拆管束:180元(這個其實可以省略,用原來喇叭架的來改)
南方松角材:199元(三尺、特力屋買的,因為用量很少如果去木材行說不定可以撿到免費的)
鐵條:39元(大創百貨買掛褲子的衣架,鐵條粗約4.5mm,包有橡膠管,也可以先取下,待裁切和彎曲成型後套回使用)
矽膠條:忘了,以前改dahon speed pro避震花鼓留下來的;建議用其他材質,矽膠條軟了些
其他就是無止境的手工切割、打磨、還有請同事幫忙把免螺絲角鋼焊在圓管上
再加上一些現有的小東西想辦法拿來利用...

所以總共花費約1800!


labrador wrote:
買了許多腳踏車工具後,更覺得缺少一個workstand 維修台(架)
看看市面上賣的:好的太貴、便宜的不好!
本來已經要買tacx的t3075,無奈拍賣上價錢ok的卻缺貨;轉而tacx的t3050,要價6700多,但國外CRC硬是少1000多,所以興起自己動手做的念頭。
沒花多少錢,倒是花了很多時間絞盡腦汁。


太厲害了。
維修架做好之後
終於可以校正之前因停放不慎倒車造成的後變吊耳不正
久久沒看到這篇

真是覺得DIY無價呀
http://www.facebook.com/home.php?#!/yoyowei
做得真好,物超所值,加分加分~~~
不拆輪子上架的時候
可以把底下三腳架三隻腳的角度改一下
改成單支在後輪的位子,應該就不會不穩了
