幫幫我吧！我的EXUSTAR登山車卡鞋扣片不會裝呀>

生米煮成熟飯

生米煮成熟飯
個人積分：11分
文章編號：23049970

11分

樓主

2010-10-11 23:13

我是七月車展時買的，後來直接寄來我家.....

沒有安裝說明書.....我真的看不懂怎裝><~

幫我一下吧！

卡鞋~

鞋底~

扣片~

一鞋份的扣片~

我有把零件寫上1.2.3.4，正確應該要怎麼裝到鞋底....

拜託啦~

2010-10-11 23:13 發佈

文章關鍵字 Exustar 登山車

ouyh.tw

ouyh.tw
個人積分：0分
文章編號：23050289

0分

2樓

2010-10-11 23:23

http://www.exustar.com.tw/index.php

請用上面的連結去產品裡面找一樣的扣片
裡面有扣片裝好的樣子
依樣畫葫蘆就行了

大飛俠

大飛俠
個人積分：0分
文章編號：23050415

0分

3樓

2010-10-11 23:27

生米煮成熟飯 wrote:
我是七月車展時買的，...(恕刪)

感覺1可以不用裝(因為喜馬路好像也沒有那個像8的鐵片).

如果是順序的話.就是4.3.2然後鎖緊

有錯請指教

a4q12

a4q12
個人積分：0分
文章編號：23055613

0分

4樓

2010-10-12 8:59

順序是4-3-2應該沒錯
扣片中心記得對準拇指球鎖緊
螺絲鎖前記得上點潤滑油
大致就OK了

aall0725

aall0725
個人積分：4分
文章編號：23059486

4分

5樓

2010-10-12 11:44

嗯不是到較專業自行車店內購買的問題囉. 較專業自行車店購買卡鞋/卡踏應該都會替顧客抓好扣片位置安裝好後, 教導顧客上卡/脫卡方式; 有些還備有訓練台架車讓顧客熟練後再實際上路.

您照片中 #1 & #3 物件都不需要. 但是您應該漏拍到一個橢圓形墊片??

完整登山車扣片組:

您需要用到的:

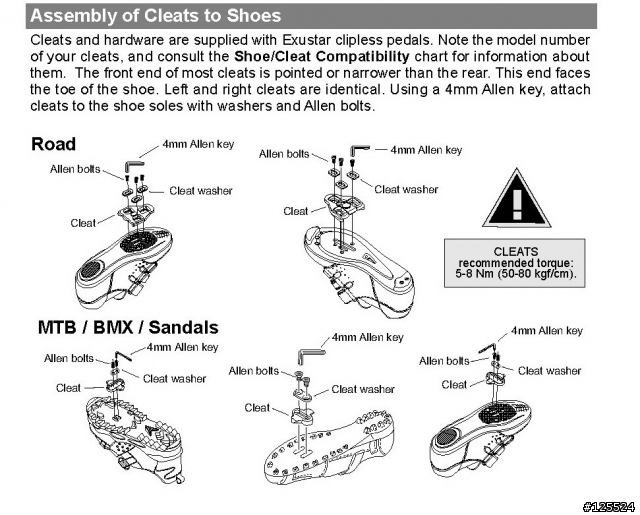

卡鞋扣片安裝方式&注意事項; 希望這張圖可以稍微幫忙. (或是這裡有中文的)

DDDB

DDDB
個人積分：0分
文章編號：23061013

0分

6樓

2010-10-12 12:41

和我現在的鞋一樣................!!!
如 aall0725 所回, 再加 #2 兩個螺絲鎖在更前面的兩個泂, 防止泥土跑進去.

a4q12

a4q12
個人積分：0分
文章編號：23067942

0分

7樓

2010-10-12 17:13

沒錯沒錯
應該跟五樓的說明一樣
我的也是這樣鎖的

ouyh.tw

ouyh.tw
個人積分：0分
文章編號：23070297

0分

8樓

2010-10-12 19:00

請問那個兩個圈圈的銀色鐵片是要做啥的呢?

還有一個八字型的能作啥(可以鎖螺絲那個)

生米煮成熟飯

生米煮成熟飯
個人積分：11分
文章編號：23070575

11分

樓主

2010-10-12 19:14

我已經裝好了~~

謝謝大家的解答......

只要用到這三樣是正確的。我少拍到橢圓形墊片....它放在另一個小塑膠袋裡，眼睛太大沒看到=.=...

謝謝了~
