當初改這顆碼表
就是因為原廠做出來的背光有夠暗的
讓我不爽到拆開來改
[分享] 改~~MS-601大螢幕碼表 (新增記憶金電容 7/20再度更新)
終於改成白色背光
當然亮度跟爽度都增加啦
可是呢
夜騎來用的話
雖然可以按一下亮個大約3~4秒的背光來看現在時速
但還是有點危險啊
改的話又不想說破壞碼表本體
而且就算外加上外部供電給LED的話可能造成碼表跟座無法分離
另外就算做成能分離的碼表跟碼表座
碼表座上也沒也多的金屬接點可以用
所以此次修改再升級方式就出來啦

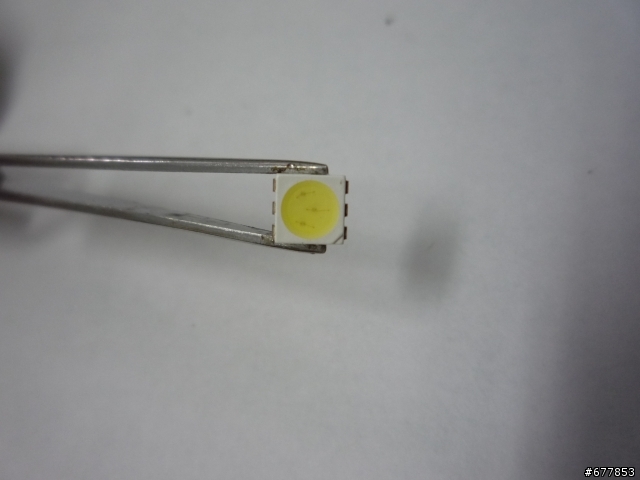

此次所要用到的LED
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-fd1d026af3473be26b49fd2f8edb8a7c.jpg)

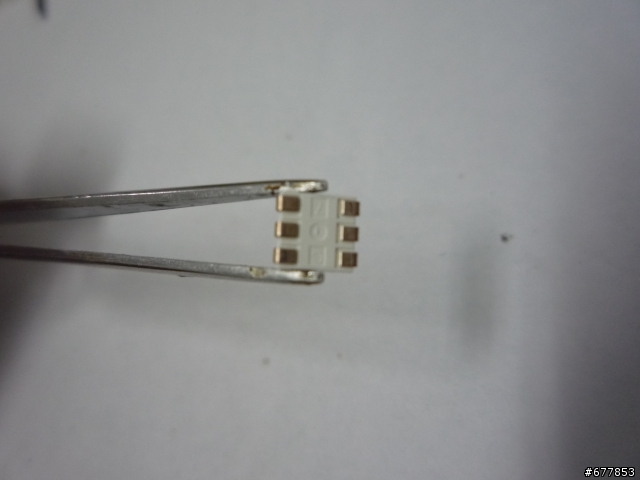

別小看此顆LED,裡面可是有3顆LED的喔
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-264c47b7c61cdfb221facf416f9937a8.jpg)

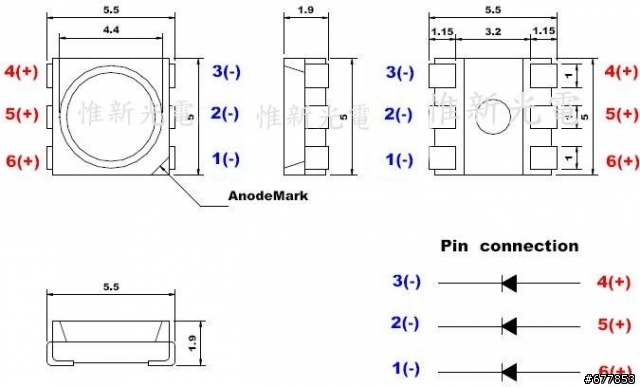

此顆LED的規格
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-52169aadb12219e810fddafa3ff93bf3.jpg)
由上圖可知道三顆LED電路是並行的

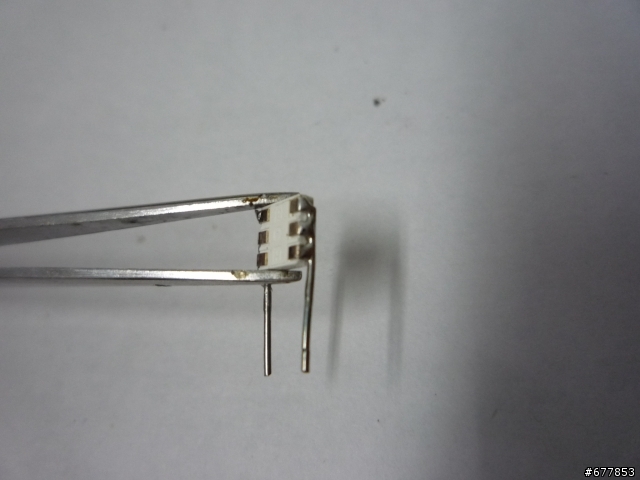

而此次需先用單芯線將LED正極並起來
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-506a037da02a0ef94db49be0f840d2f1.jpg)

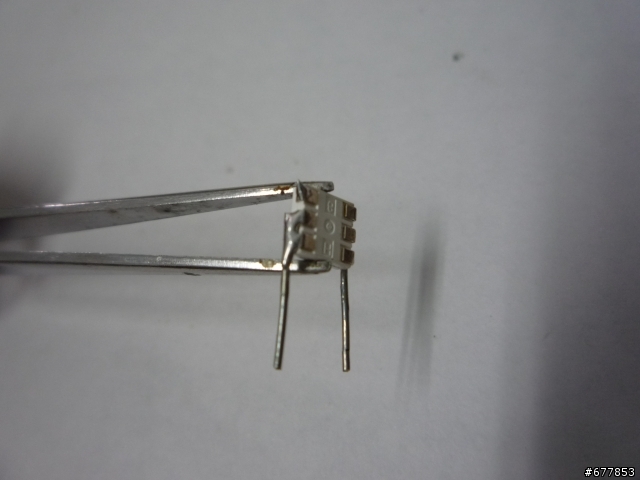

負極只並起兩顆LED
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-be704eaa16d083e91122709fbbfb3565.jpg)

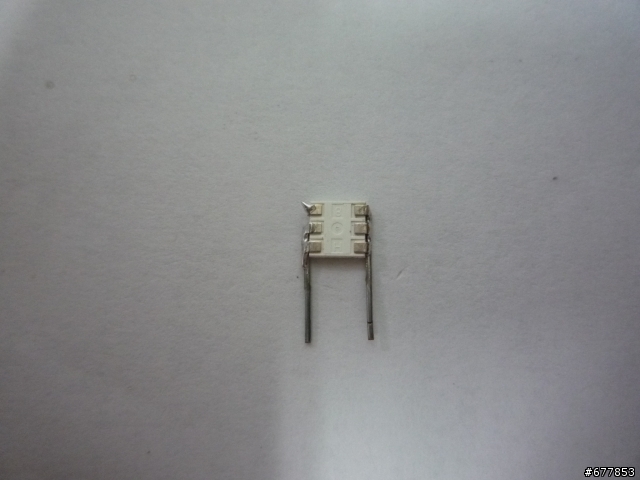

銲完後的SMD 5050LED
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-05db1d84b1f2b1fa9c751cc9297433da.jpg)

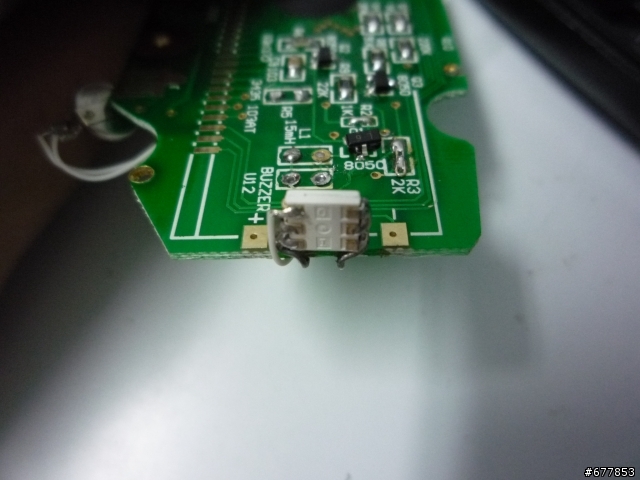

將銲好的LED銲上碼表的LED供電位置
再將LED的負極銲上一條OK線
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-b7f7b931d44c1dd785dcf432cc7566ca.jpg)

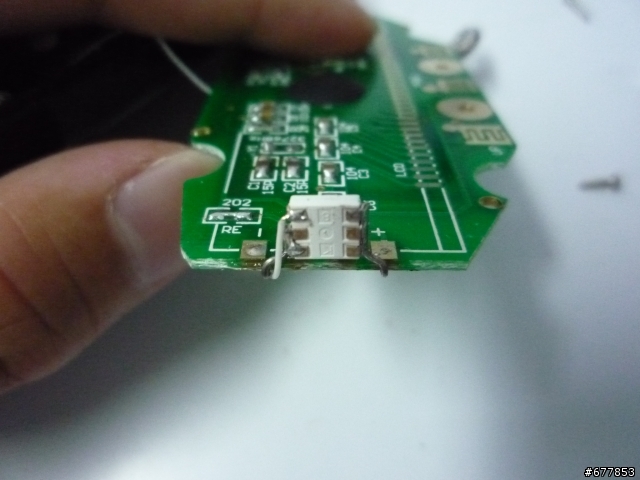

碼表另一邊也同樣銲上後再將LED的負極銲上OK線
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-35b03659ae698f349939bae896cd4b7b.jpg)
銲好後將OK線中間弄出裸線並弄到碼表的電池背蓋
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-47ac076bbe676bd285790755dd0f377b.jpg)

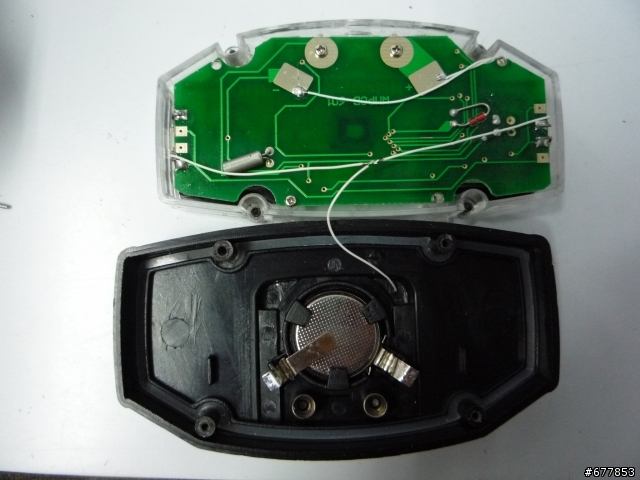

在碼表背蓋開個小洞把線導出去
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-d37005a8d2b51d12e204ab80b2cd739d.jpg)

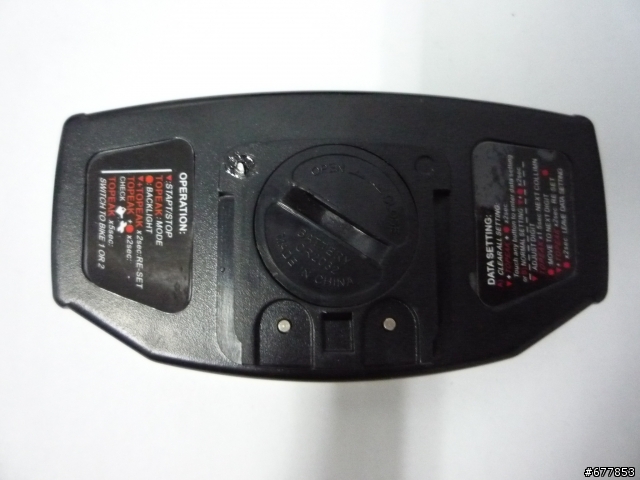

處理碼表背蓋導線後的結果
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-ce1de31b86a0af63fda456ed1480df9d.jpg)
再來就是改碼表座啦
碼表座的金屬接點有一端是從碼表電池的正極拉出來的
就是沒有負極的接點
所以要做一個

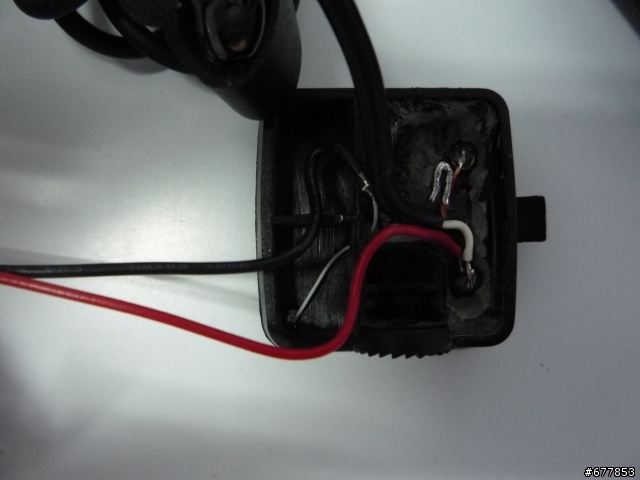

先在碼表座的背面將固定膠移除後在正極的接點銲上一條導線
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-5b81debb73757311fa6361f55cf6b7b5.jpg)

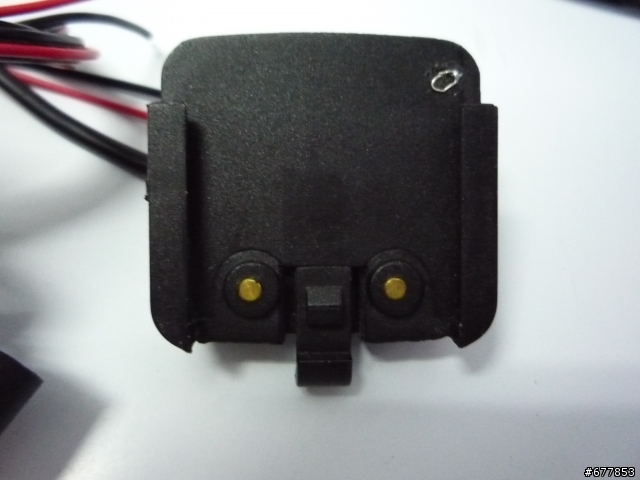

負極則需在座的上端開個孔並佈置一條導線好讓之前碼表背端拉出來的線接觸到
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-9e078bb0df24f2a41836bda797242479.jpg)
完成後確認碼表扣上座時能接觸到負極的導線

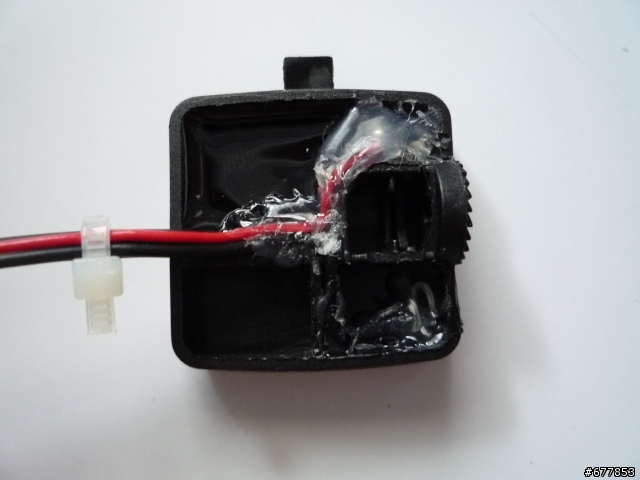

再上熱熔膠固定碼表座後面的導線
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-79d6e86b9f20572c78bcaf91c48c3f4c.jpg)
以上完成後,嘿嘿......
就是測試看看啦

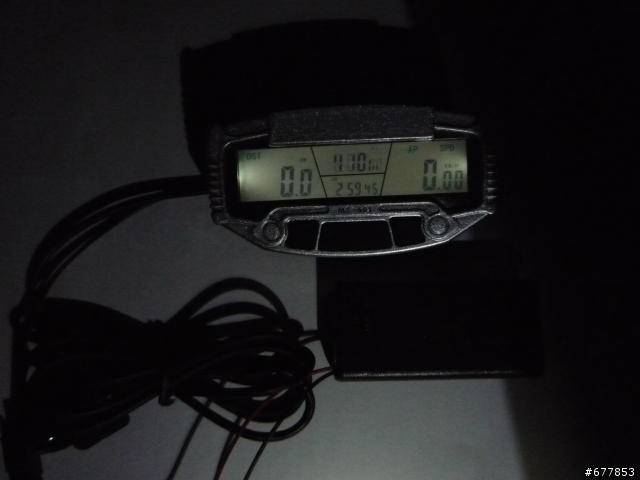

來一張碼表電池發光的情形
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-6c2430cab62a6df27a945611dc0a0707.jpg)

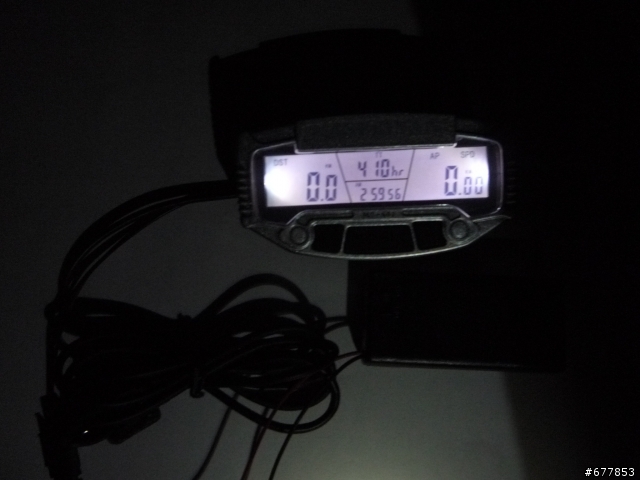

外加上電池盒發光的情形
![[再度分享]再改...再升級~~MS-601大螢幕碼表(夜騎用)](http://attach.mobile01.com/attach/200909/mobile01-9d866dc3df306be7cabc08bda0418e53.jpg)
哦哦～～果然夠亮
這樣就不用每次看碼表還需按一下碼表按鈕啦
改成這樣算是告一個段落啦

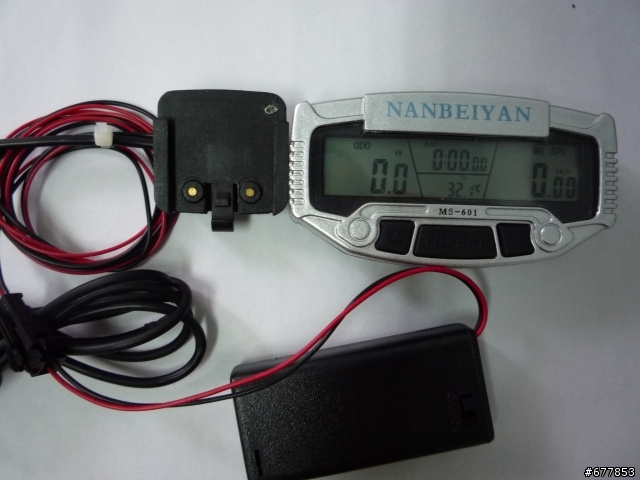

最後來個配件大合照
