DIY FD-17s 座管改裝拖行輪設置

Ravening

Ravening
個人積分：66分
文章編號：11079820

66分

樓主

2009-03-27 16:47

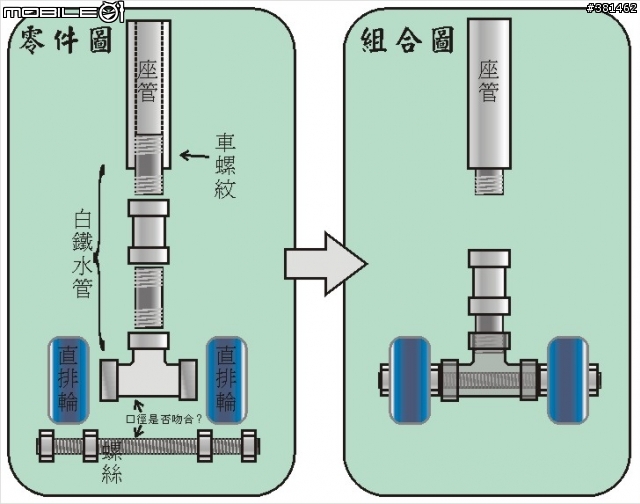

設計圖

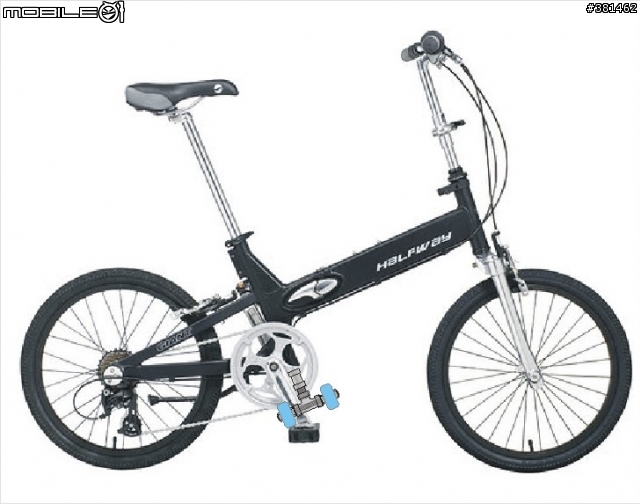

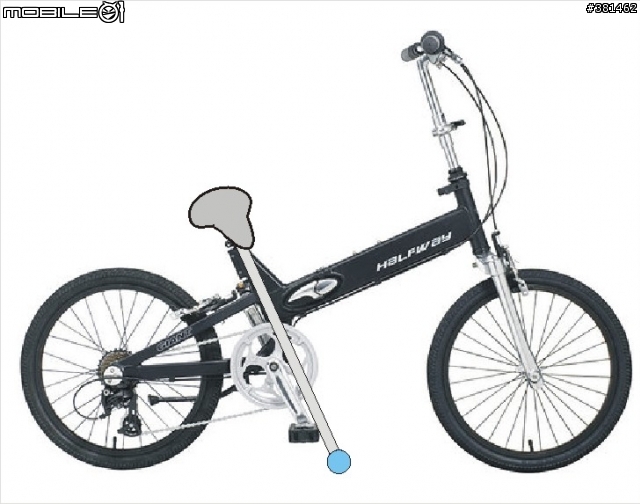

組合示意圖1

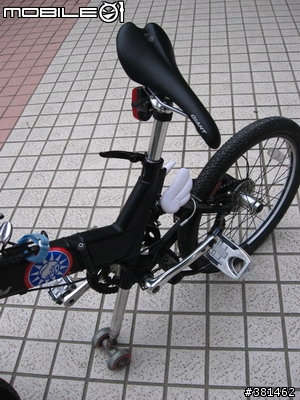

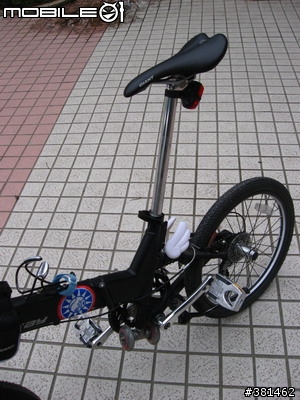

座椅下降，旋轉90度，拖行輪接觸地面，
折疊後，可利用不折疊的手把拖行。

在下的問題是
1.零件取得的便利性(還有再進步的空間)
2.座管加工的可行性(可加工，但座管壁不是正圓，效果不佳還需另鎖螺絲補強)
3.各零件組合的口徑能否適當(第一次蒐集到的口徑都不和，皆須加工處理)

2009-03-27 16:47 發佈

文章關鍵字 s 座管設置 17

Ravening

Ravening
個人積分：66分
文章編號：11086075

66分

樓主

2009-03-27 23:23

沒有DF-17s同好有興趣此議題嗎？

自推一下

leemember

leemember
個人積分：2分
文章編號：11086634

2分

3樓

2009-03-27 23:50

構想不錯

不過我有個建議，要是我的話我會改成單輪的
一可以減輕重量，二不會太過突兀

MAX-阿維

MAX-阿維
個人積分：636分
文章編號：11087306

636分

4樓

2009-03-28 0:29

我覺得這個機構想的不錯阿！
而且是利用買得到的現成材料去做，蠻好得～

不過我記得白鐵水管那些管徑最小大概應該是四分管
如果要直接用螺絲穿過去直接鎖直排輪，那隻螺絲要很粗
而且直排輪應該孔沒有那麼大～所以那邊應該可以再想想怎麼做

不然就是看板上有沒有人可以摸車床，用鋁合金製作一個出來，這個機構簡單
製作起來應該很快，且全鋁合金在錙銖必較的腳踏車上，應該也會比較輕～^^

而且我覺得這個構想也可以落實在dahon車上，因為dahon的車座管也是要當
折疊後的第三點的～

Ravening

Ravening
個人積分：66分
文章編號：11089808

66分

樓主

2009-03-28 8:24

昨日下午發表設計圖
晚上就找到工廠做好了

測試結果也非常成功
詳細過程
等其他事務忙完再貼文發表

CJW13142001

CJW13142001
個人積分：0分
文章編號：11091105

0分

6樓

2009-03-28 10:55

好棒的創意

等敗入小折後一定要來改造一下

期待大大分享實際改造後的圖片

Ravening

Ravening
個人積分：66分
文章編號：11091843

66分

樓主

2009-03-28 12:04

先傳些圖片讓同好鑑定

還有些地方要修正，
但是總歸一句話，
到目前為止沒有車床工廠，
完整的材料自己是做不來的。

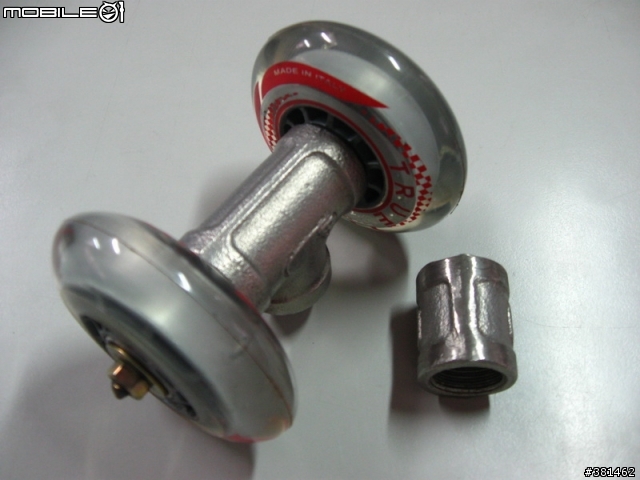

旁邊的小零件(雙接頭)因為接管過長，裁掉一段後還是有點過長，最後終究是沒用到

與原本的設計圖有些不同，
為了定位方便捨棄了兩段式拆卸，

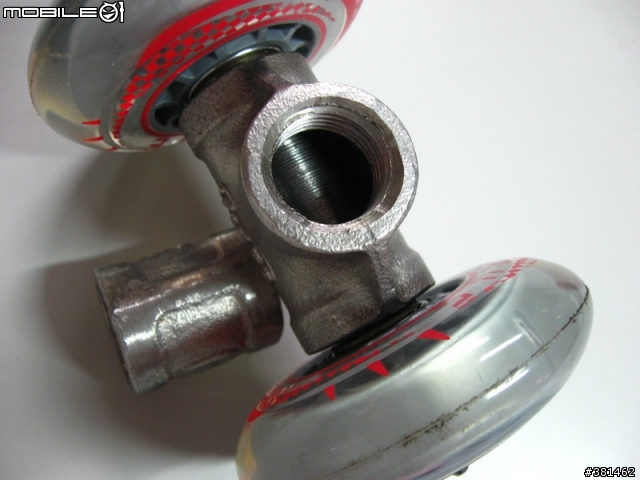

改成側邊鑽孔鎖內六腳螺絲鎖緊
內六角螺絲可由後貨架的4顆固定螺絲直接取下一顆(在下有配到規格一樣的螺絲)

------------------------------------------------------------------------

週日下午又跑了一趟(臺北市)汀州路一段265號
將不順暢的地方處理好了

改裝過程中缺少的零件都是在那車的

台豐機車行
一家不甚起眼的機車行
老闆很熱心
把想法告訴他老闆都能做到

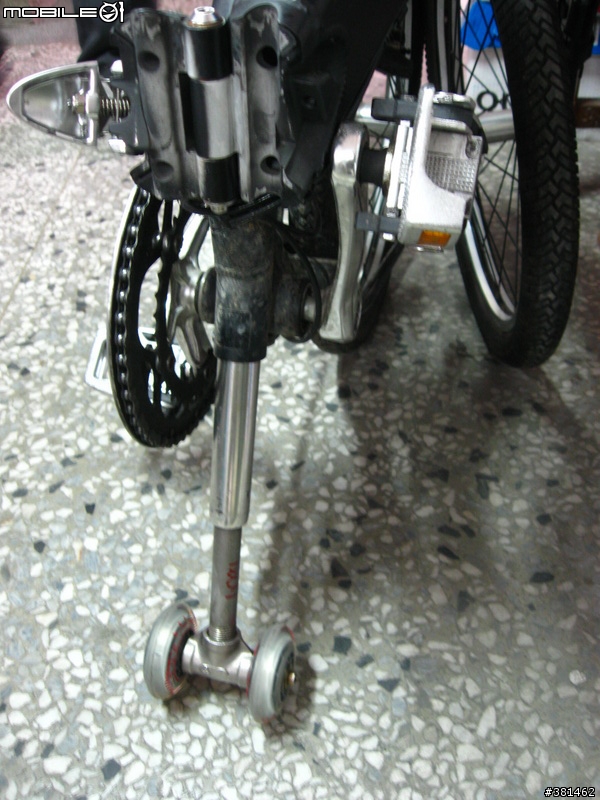

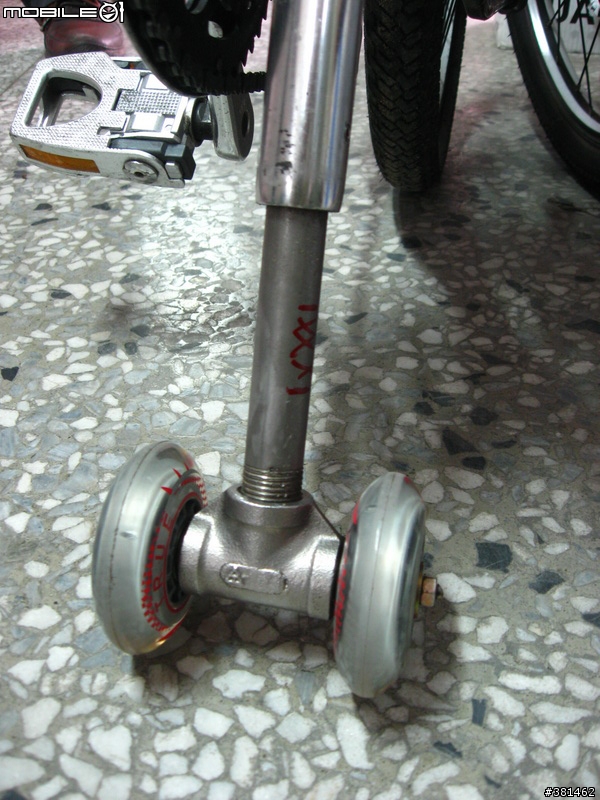

實際完成的零件圖
