Dahon mu p24折疊機構的差異?

angusnan

angusnan
個人積分：1分
文章編號：9301219

1分

樓主

2008-12-06 13:12

請問各位先進
小弟收到我的mu p24了
但是折疊的地方跟朋友的車子不太一樣
請問是什麼原因呢？

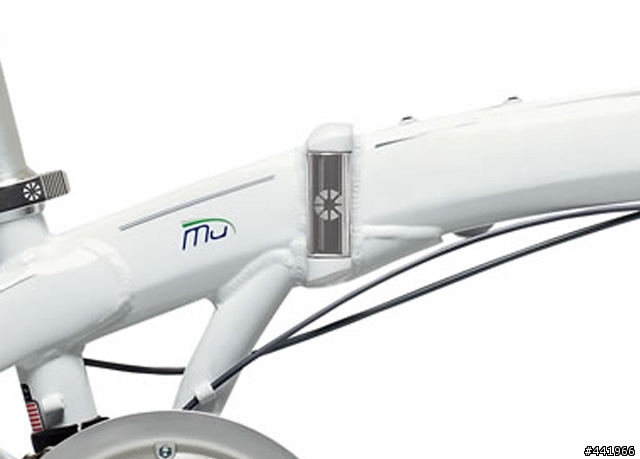

Dahon mu p24折疊機構的差異?

上圖是使用網拍上面的圖片(真是抱歉，如有侵權請告訴我，我會立刻拿下來的)

Dahon mu p24折疊機構的差異?

這是我車車的圖片

原本是有質感的logo，我的是一顆六角螺絲...感覺真的好怪

2008-12-06 13:12 發佈

文章關鍵字 Dahon Mu P24 折疊機構差異

FunnyThing

FunnyThing
個人積分：21分
文章編號：9302587

21分

2樓

2008-12-06 16:07

angusnan wrote:
請問各位先進小弟收到...(恕刪)

好像是09年款

能不能拍一下另一側跟龍頭摺疊機構的照片呢

下面是取自PCHOME購物的照片

這個是08年款但是追加摺疊盒注油系統

高頡

高頡
個人積分：215分
文章編號：9303048

215分

3樓

2008-12-06 17:11

FunnyThing wrote:
好像是09年款能不能...(恕刪)

那是08年和09年的差異沒錯！
09年的折疊盒多了一個注油孔。
六角螺絲鬆開裡面可以注入黃油。
因為舊款的設計加上黃油，漏出來會沾染車體，變得黃黃的.....

此外，折疊豎管也有改進！還有手把也改了！
現在09 年MU P24陸續出貨囉！
下禮拜又要介紹車友去買啦～不過漲了3000塊倒是......

影麻吉 Image - 攝影對我來說，只是想留住那份感動。 http://gaujei.blogspot.tw/

7776DJ

7776DJ
個人積分：26分
文章編號：9303887

26分

4樓

2008-12-06 18:59

高頡 wrote:
那是08年和09年的差異沒錯！...(恕刪)

根據DAHON日本官方網站顯示技術說明，DAHON歷年創新技術列表(日本官網)
請參閱2009 New Technology最上排最左邊，09年車身折疊盒V-Clamp導入的注油潤滑系統Grease Flow，
相片如下：

09年Mu車系(此為P8)的官網外觀，相片可看出車頭立桿已是新款Radius V Handpost～

09 Mu官網實車折疊盒放大裁圖～

09 TT實際車的注油孔～

09 TT實車的折疊盒，跟09 Mu P24應該一樣，部分新P24多那個螺絲幹啥用的？真的看不懂～

那個螺絲孔是幹啥的我不知道，變比較醜倒是.............但確定不是注油孔！
不是刻意要吐你槽，不確定的東西，不要胡說比較妥當........如果有人知道那是幹啥的螺絲孔，煩請分享～～～

FunnyThing

FunnyThing
個人積分：21分
文章編號：9304770

21分

5樓

2008-12-06 20:43

7776DJ wrote:
根據DAHON日本官...(恕刪)

抱歉

前面忘了引用一張另一張圖

導致大家誤會了

這是截取自PCHOME購物的圖

這台P24相當特別

龍頭摺疊機構是舊款的

但是卻有摺疊盒注油系統
(圖上傳到01後縮小了，所以看不清楚，但原圖上是有的)

另外車身摺疊盒跟樓主一樣

evergreen0215

evergreen0215
個人積分：17分
文章編號：9307495

17分

6樓

2008-12-07 0:20

注油系統主要是給折疊盒外面hinge裡鋼軸潤滑用的....
(舊型車上油非常麻煩,像小弟兩部車鋼軸被原廠焊死在hinge裡拿不出來)
原PO那個內六角沒意外應是將條狀爪片由外迫緊的螺栓,
但奇怪的是原本已有六角軸可調整為何還要搞個額外配製,
推測可能是原廠因應有部分車主反應爪片固定強度不足所致之舉....

FunnyThing

FunnyThing
個人積分：21分
文章編號：9334544

21分

7樓

2008-12-09 0:31

angusnan wrote:
請問各位先進小弟收到...(恕刪)

能不能補上這個角度的照片呢

謝謝

iiiox

iiiox
個人積分：343分
文章編號：9337016

343分

8樓

2008-12-09 9:33

7776DJ wrote:
根據DAHON日本官...(恕刪)

清楚明確! 感謝分享，五分奉上^^"
話說...一樣是鋁合金車身，09' pro tt 的焊點硬是要比中國貨mu p24的melting cheese好上一些些

angusnan

angusnan
個人積分：1分
文章編號：9344894

1分

樓主

2008-12-09 18:55

FunnyThing wrote:

能不能補上這個角...(恕刪)

這張照片如果不清楚，我再拍跟您一樣角度的照片

===================================================
感謝各位車友的回答
這幾天我也聯絡了達鋐公司
他們給了我以下的資料

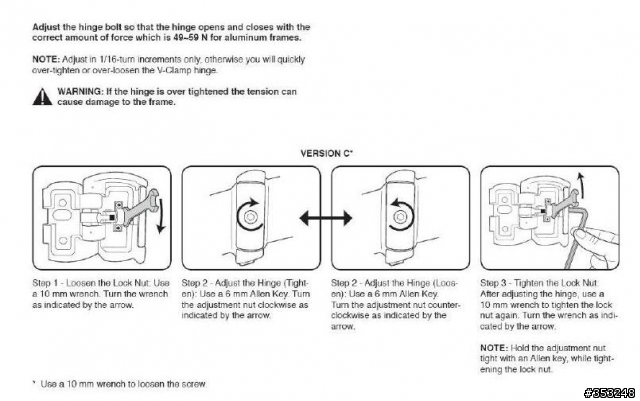

圖一

圖二

圖三

達鋐公司說現在他們出的貨就是Version C的版本

由說明書看來
此版本的V Clamp裡面是鎖定的螺絲
要調整的話就由外面那顆六角螺絲調整
我猜他們現在改成這個樣子是因為要防止此螺絲使用久了較易鬆脫

我不知道Version A與Version B的螺絲是不是容易鬆脫
但是Version C的樣子比較醜倒是真的

FunnyThing

FunnyThing
個人積分：21分
文章編號：9345225

21分

10樓

2008-12-09 19:30

angusnan wrote:
這張照片如果不清楚，...(恕刪)

不好意思

麻煩您補一張同角度的好嗎?

非常感謝
