美利達 CT03折疊器之 骨折篇

大家好,我的小白棉花糖(CT03)是在6月19日在台中市出生的,而我也很爭氣的在不到半個月的時間就把它的折疊器給弄骨折了^^"
在我的棉花糖出生時,其實美利達的師傅有給我折疊方式說明書也有當場教我,不過我還是很有魄力的讓折疊器很快就屈服了…(只能說我太強了)。

我先講一下正確的折疊手把組的方式:

A.請用食指將橘色安全鈕往前推起後同時用大姆指將車身折疊固定器打開。
B.請將手把組往左側折疊。


但是我誤會了…我以為只要在要將折疊固定器打開的"那一刻"才需要將橘色安全鈕往前推(步驟A),其實在做步驟B時,橘色安全鈕也應該要往前推才對,而我卻沒有這樣做,我以為只要在折疊固定器扳離車身後就可以放鬆了,然後的動作就是步驟B,這時奇怪的事發生了,『為什麼手把一直沒辦法往下壓咧????』

丫厚丫~~~
厚恁去丫~~~(用力給它折下去…)

它真的折了…而且這件事發生後要折時,也是很輕鬆

完完全全不用費力丫!!!!

也沒想太多,直到有一天…

在從中興嶺要下滑去豐原的路上…

我受到神的感召…

我的內心突然浮現一個聲音

祂說:『奇怪…這個折疊器一點都不安全丫,它只要扳離車身整台車不就自動散掉了嗎?』

對哦…還說是新專利咧…

回到家後,我順便巡一下車上的兩個折疊器(手把和車身)

這可好了,手把折疊器上的安全扣已經不安全了(完完全全的給它卡死),它不動了。

車身折疊器雖然沒有卡死,但是它就是輕輕鬆鬆,只要折疊器一扳離車身,整台車就軟給你看!!!

這不是小問題,這是安全問題,但是一想到這是人為的,我想公司應該不會賠吧(或許會…博感情嘛

不過我這個人就比較必速(內向)一點…不敢造次…)

所以只好自己想辦法解決了,身車折疊器至少還可以動,就先這樣吧。

手把折疊器問題比較大,先來看看它吧…



美利達 CT03折疊器之 骨折篇

這是從手把折疊器上折下來的,很明顯的卡筍已經斷掉一半了,我很慶幸我有發現,不然改天又是在下坡時,
這個卡筍突然"分手"的話,可就換我骨折了。
卡筍下面那個很奇特的鐵塊,原本已經變形了,在變形時,它是V字形,後來我又把它敲回L形,小鐵塊左邊的斜面部份是與下圖的調整螺絲右邊的斜面契合的,而上圖斷掉一半的卡筍則是插入下圖那個圓洞裡。(原本想直接在照片上畫箭頭的,不過沒繪圖軟体…算了。)


美利達 CT03折疊器之 骨折篇

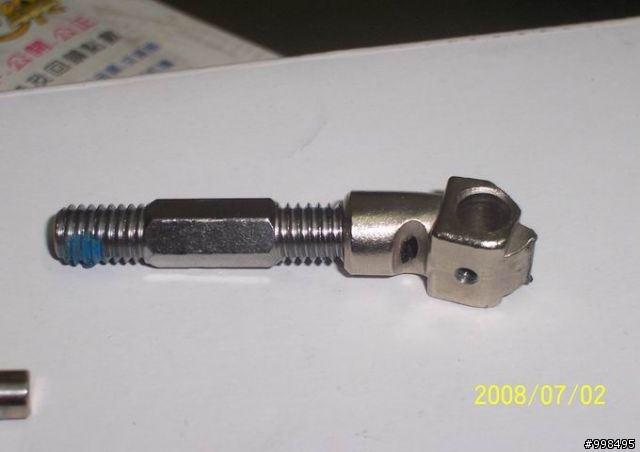

不知道各位有沒有看到,在螺絲右端的斜面上,其實已經變形了,在圖片上可以看到螺絲右端的下角已經被上圖的小鐵片刮出小瘜肉了。

折疊器會變得沒有作用,只要一扳離車身就會軟掉的原因就是這個斜面已經變形,間隙變大了…

原本的安全性也是由這個斜面來產生的。(不知道這樣解釋好不好^^")

美利達 CT03折疊器之 骨折篇
這張就比較清楚了…被磨圓了



美利達 CT03折疊器之 骨折篇

連橘色安全鈕的彈力來源(彈簧)都變形了。

美利達 CT03折疊器之 骨折篇

整形後



美利達 CT03折疊器之 骨折篇

零件都折掉後,折疊器的樣子,可能不太明顯,其實這個洞已經變形了…這就是橘色安全鈕卡住的原因,後來用挫刀給它修了一下下。


美利達 CT03折疊器之 骨折篇



美利達 CT03折疊器之 骨折篇

要裝回去的樣子,我有加一些黃油



美利達 CT03折疊器之 骨折篇

折疊器合起來後的樣子,與下圖(折疊器打開的樣子)比較,可以看出橘色的安全鈕的地置是不同的,下圖的安全鈕比較右邊,上圖的比較左邊

美利達 CT03折疊器之 骨折篇

美利達 CT03折疊器之 骨折篇






美利達 CT03折疊器之 骨折篇

因為卡筍已經斷一半了,當然不可以再使用它,所以我就去五金行買了螺絲和螺栓,用鎖的把它們鎖起來,
圖上應該可看出來螺絲和螺栓頭。


美利達 CT03折疊器之 骨折篇


裝上後,因為怕在騎車時折疊器打開,雖然機會很小,因為我已經將折疊器的鬆緊度調緊了,要讓折疊器打開要用比較大的力氣才可以辦到,但是為了保險起見,還是買了束帶來綁一下



美利達 CT03折疊器之 骨折篇
美利達 CT03折疊器之 骨折篇

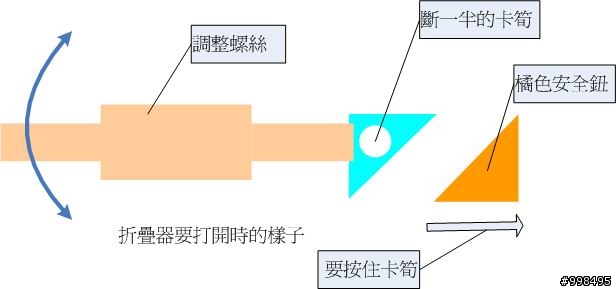

折疊器合起來和打開時的機構示意圖


美利達 CT03折疊器之 骨折篇

因為我硬扳開折疊器,就會造成上圖圈圈處被磨掉。


唉…

都是因為我不會使用折疊器又不看說明書所造成的,希望大家不會遇到這問題…








2008-07-20 22:28 發佈
不是吧 我覺得那個固定扣看起來還滿耐操的說

沒想到已經有人把它給

應該回美力達看能不能免費換新才對!

不然~ 就自費也行!!

畢竟這是小折安全的最關鍵, 還是應該復原它比較好喔!!!
這是嚴重的缺失...可以請他們馬上換新車給你..不然告死他們...我現在就是因為輪胎內襯問題就要跟他們槓上...所以你那個一定可以換新的零件....不然我們一起去蘋果報.....告死他
看到這裡
突然覺得縱向摺疊的車中間的摺疊機構是多麼重要了
也突然發覺縱向摺疊不在是爽度問題
而也是安全問題
希望版主愛車早日康復
vic_tseng651017 wrote:
這是嚴重的缺失......(恕刪)


這很明顯是樓主使用不當,要告MERIDA?
不要被反告一個妨害名譽就不錯了,
另外建議樓主去換裝一個新的,應該是不貴,
土砲修理是不錯,但是就醜了點,新車耶,
還它美美的樣子吧XD

不管使用當不當~

小折最關鍵的 中央機構 不該這樣就被扳到掛~

美利達要搞巧思, 反倒沒有傳統卡式的簡單耐用夠信任感...

還蠻失敗的...
如果沒學會怎麼使用,
就算設計再粗壯的摺疊機構還是會被弄壞,
老闆有教又有附說明書,還弄壞能怪誰?
摸摸鼻子掏錢換一個就是了,
"大不準怪馬桶歪"的想法還真是好笑
還沒聽說有人騎CT03騎到摺疊器壞掉.我自己也在騎.
是你使用不當吧.不能怪廠商.
美利逹 摺疊車 車主請注意,摺疊車 快拆有問題,軸心會斷掉.或是自動跳脫
http://www.mobile01.com/topicdetail.php?f=317&t=771877
ct03 快拆有問題,軸心會斷掉.或是自動跳脫.公司並沒有公開告知車友.
導致我九月十三日摔車 ,因為我的龍頭快拆軸心斷了
