之前家中2028
改裝時沒想到要拍照片

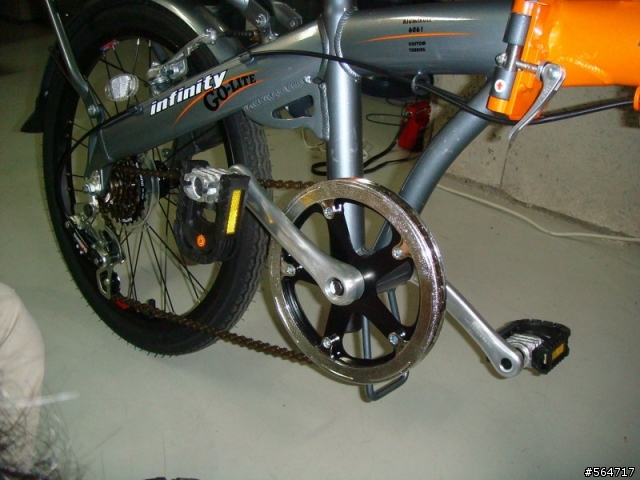

近日剛好朋友黃董的好小摺
需要開刀動手術
而01上有很多好小摺車友想自己DIY
又怕沒拆過越搞越糟
就順便的拍了幾張
希望對想要自己DIY的車友多少有點幫助

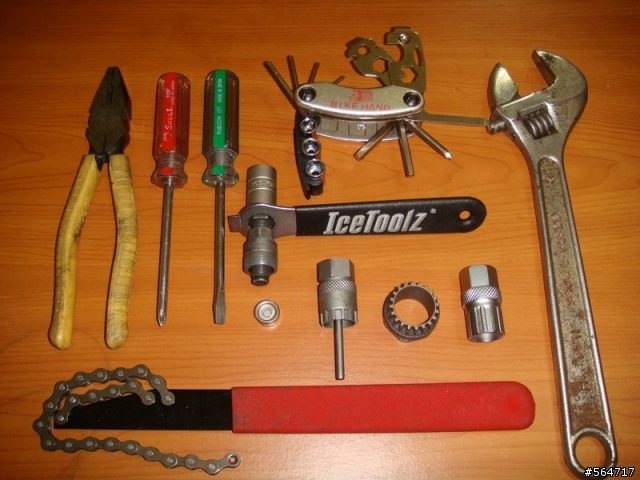

以上是我改裝小摺車所用到的工具
大部分車友應該都看過
至於小部份之特殊工具
買起來應該也不貴

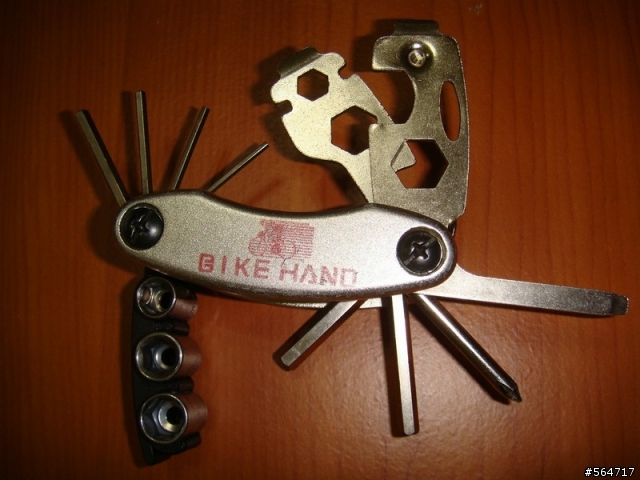

隨車萬能工具
有 8 , 9 , 10 mm套筒
外加一組由大到小的六角板手

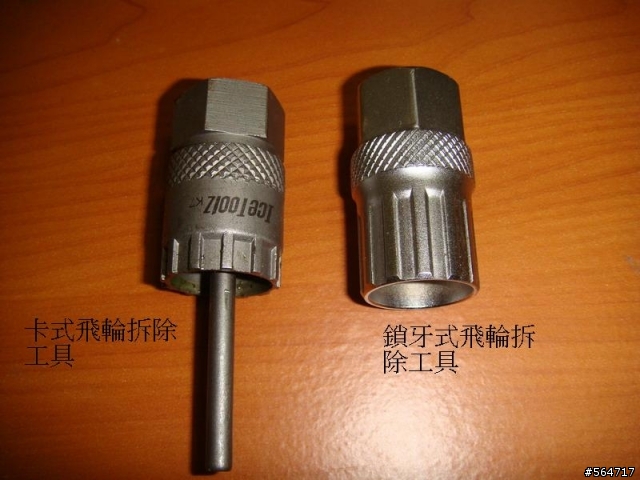

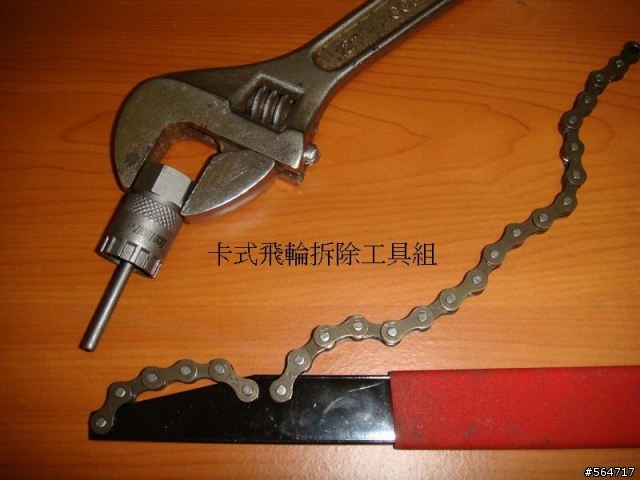

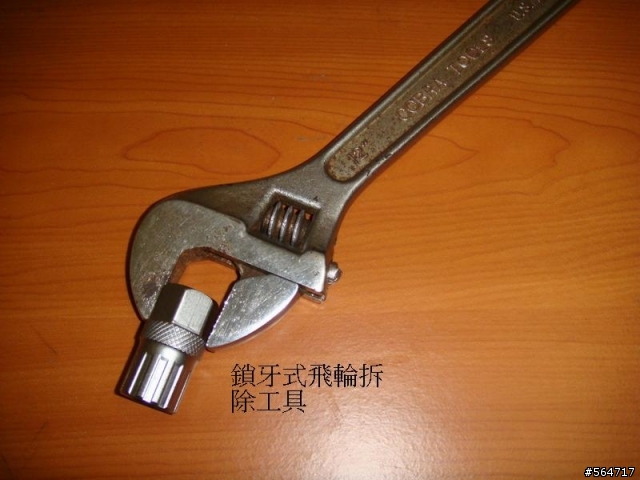

鎖牙式和卡式兩種拆除器的分別
這顆拆除器可以配合活動版手或4方套筒版手
來做飛輪安裝與拆除的工作
卡式安裝跟鎖牙式一樣
順時針為鎖定
但因棘輪機構在花鼓上
逆時針卸除時會空轉
這時就會用到下方的飛輪固定器

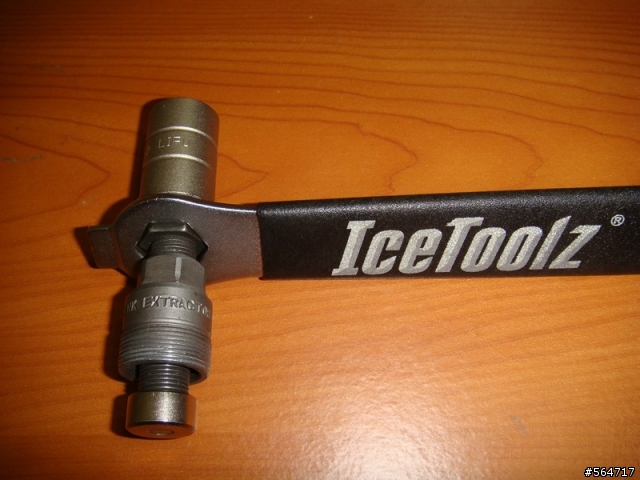

大盤曲軸拆除器
市面上賣的工具都大同小異
這隻是 4方軸BB 梅花軸BB 兩用式
如果確定沒用到梅花軸系統
建議單買4方軸的就可
要不然工具零件擺錯位置
會造成大盤螺紋滑牙的慘劇

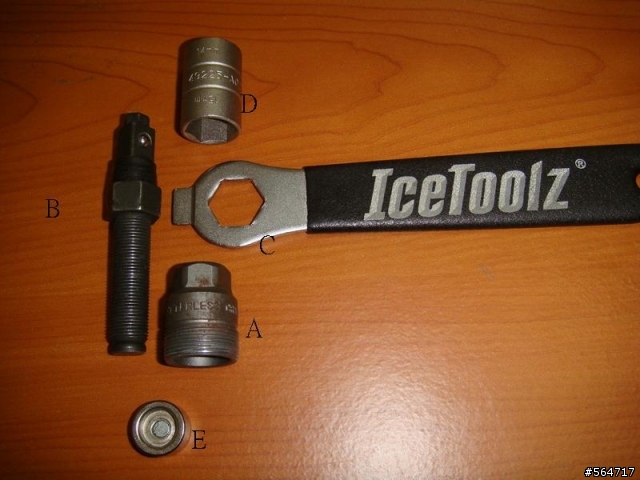

A套件是鎖大盤內牙用的
B套件是將4方軸BB頂開大盤曲軸用的
C套件控制A ,B 套件的旋入旋出作用
D套件是 14mm 15mm 兩用套筒
E套件是梅花軸專用磁鐵蓋
拆梅花軸BB是務必要用
拆4方軸BB如果用了鐵定崩牙
所以務必謹慎用之

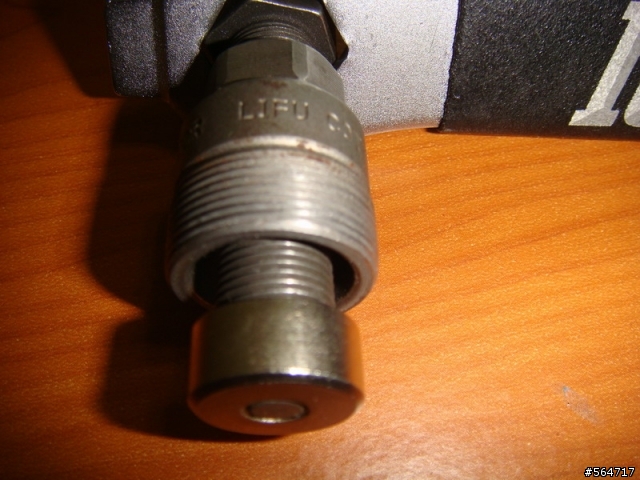

拆梅花軸BB時工具狀態圖
拆4方軸BB時工具狀態圖
拆好小摺時
這個E代號害死人的磁鐵蓋一定要取下來
終於要開刀動手術了
其實整台車只要會拆裝大盤跟BB
那其他的都算小CASE了

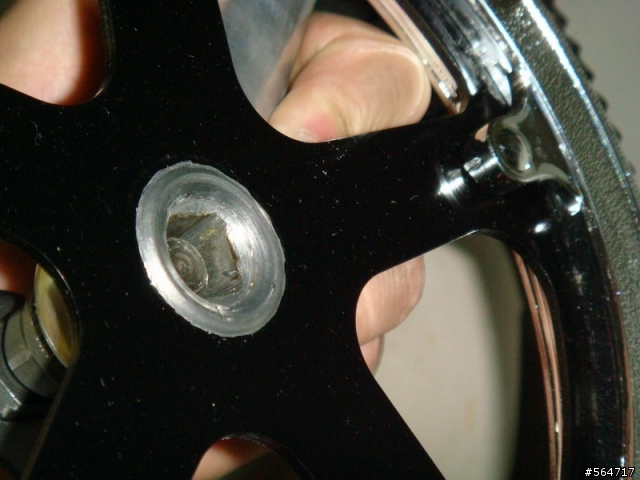

大盤曲軸跟4方軸BB的固定螺絲為14mm
拆除器上的D代號套筒現在就用的上了

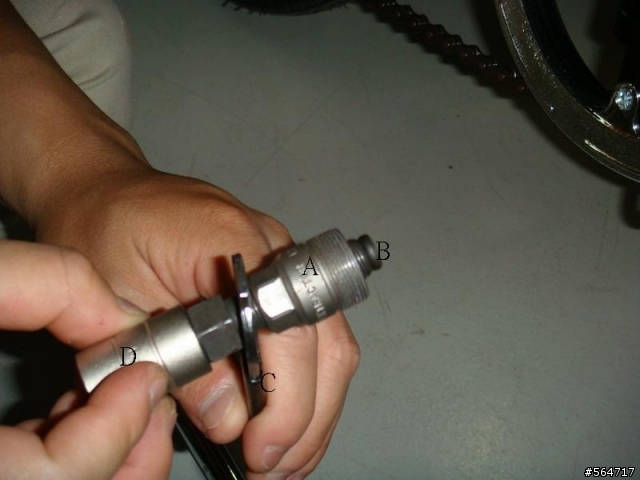

將B套件的頂端逆時鐘旋入A套件當中
這個動作能讓A套件盡量旋入大盤內牙中

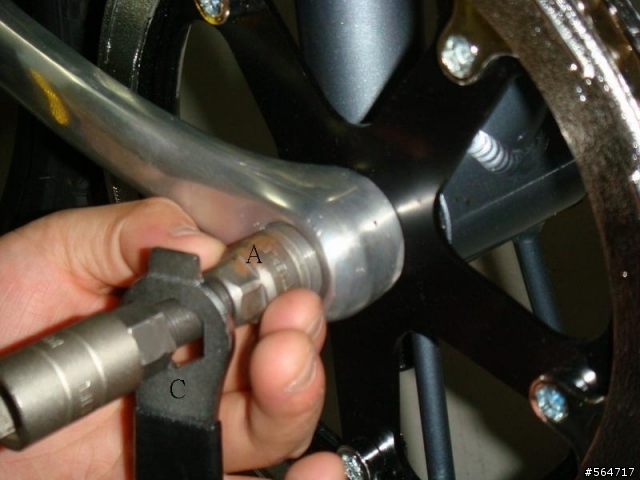

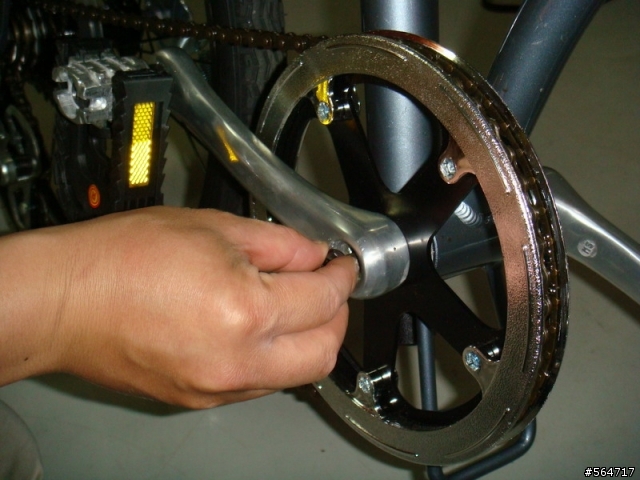

開始把A套件鎖入大盤中
像鎖螺絲一樣順時鐘旋入
再用C套件把手把它鎖緊

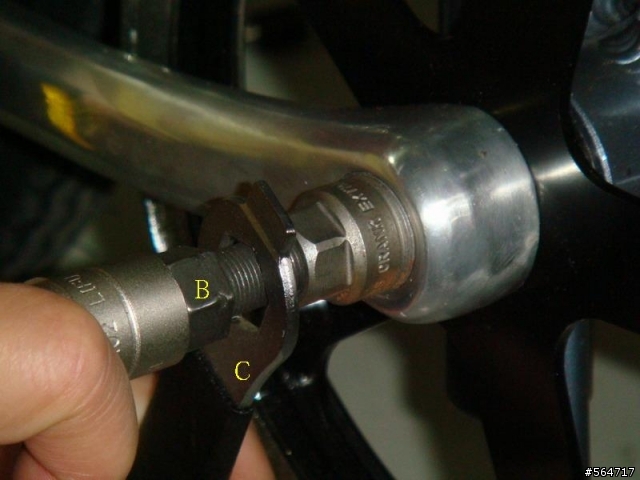

再來就是用C套件版手
慢慢的把B套件順時鐘的轉進去
只要沒多放該死的E套件
用力的把它旋進去
保證沒兩下就把大盤給退下來了
拆下來的大盤

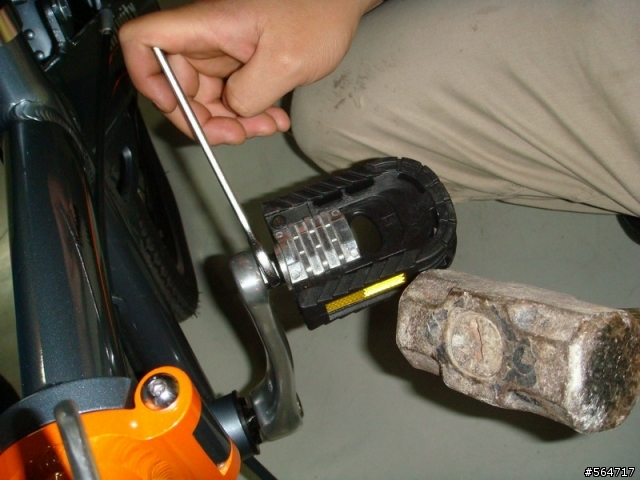

剛剛忘了拆踏板
拆踏板要用到15MM 開口版手
有一個踏板為反牙
只要記住
無論是哪一邊
板手轉向後輪方向為放鬆
板手轉向前輪方向為鎖緊
拆完大盤
換拆另一邊
沒有反牙,動作相同

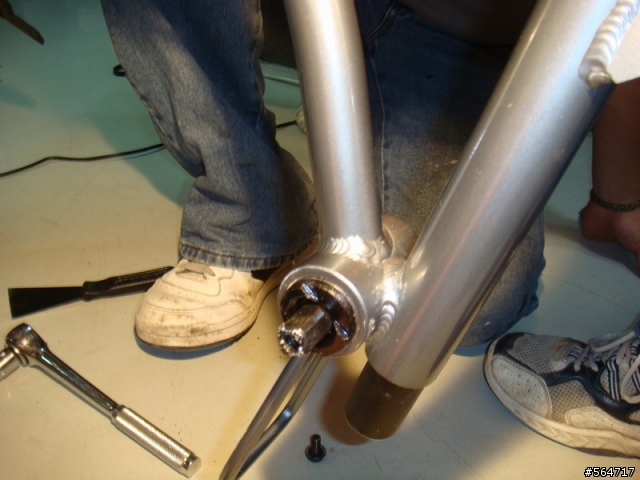

終於要開始拆BB了
好小摺傳統BB為滾珠軸承
左邊部分有一個螺牙墊片
本篇既然是不入流圖解
當然就不會用什麼正常工具
既然BB不要了
當然給他破壞下去

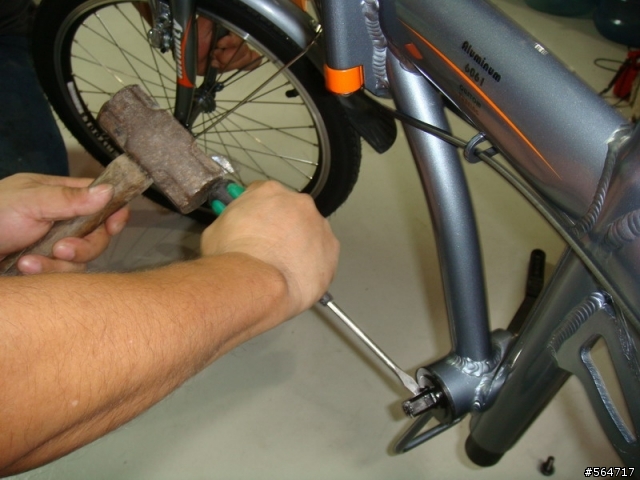

直接噴一點WD40
再用平口螺絲起子
逆時鐘給它敲下去
兩三下就鬆開了
再來就是拆BB的主要螺紋
一樣有一方是反牙
而且剛好跟拆踏板相反
只要記住
無論是哪一邊
板手轉向後輪方向為鎖緊
板手轉向前輪方向為放鬆

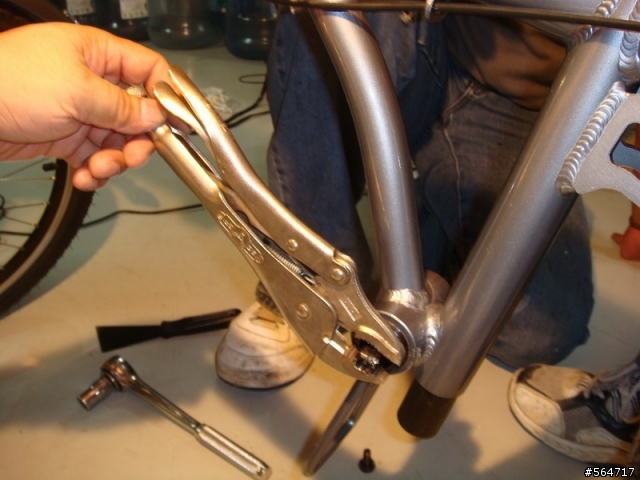

本人手中剛好有萬能鉗
所以這邊就使用它來退BB
非必要之工具
活動板手就可以了
但記的
WD40多噴一點
避免因為有鐵銹卡死
BB另一邊
WD40多噴一點
避免因為有鐵銹卡死
鐵鎚可以提供適時的幫助
給它破壞下去就對了
傳統滾珠BB的鳥樣
拆完舊BB
新式四方軸承BB將上場了

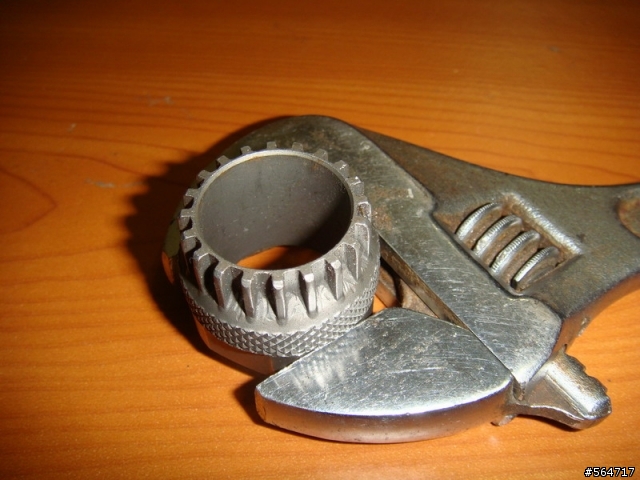

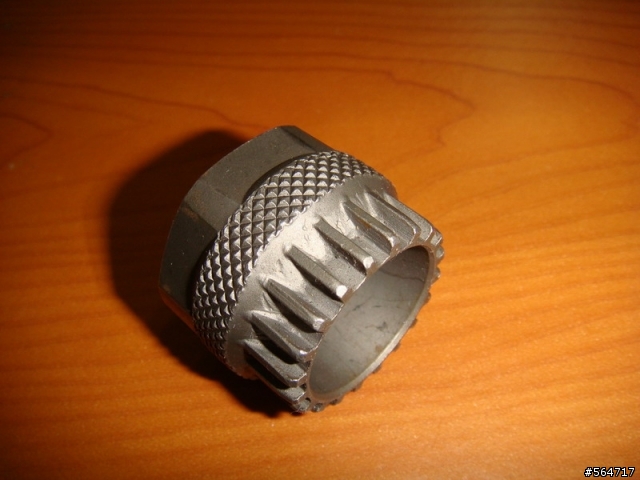

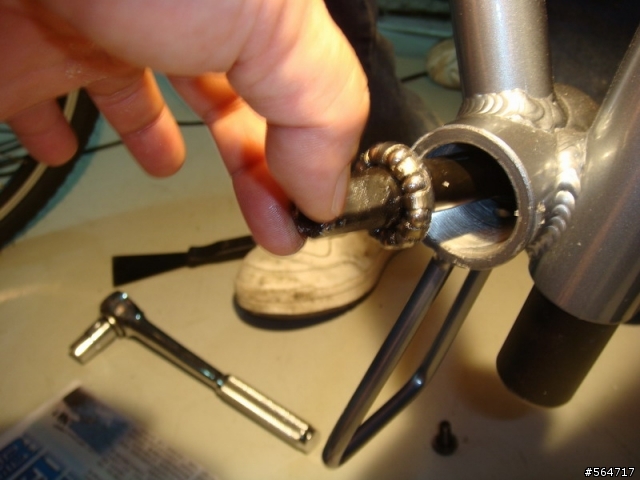

這時就換這個零件冒出來了

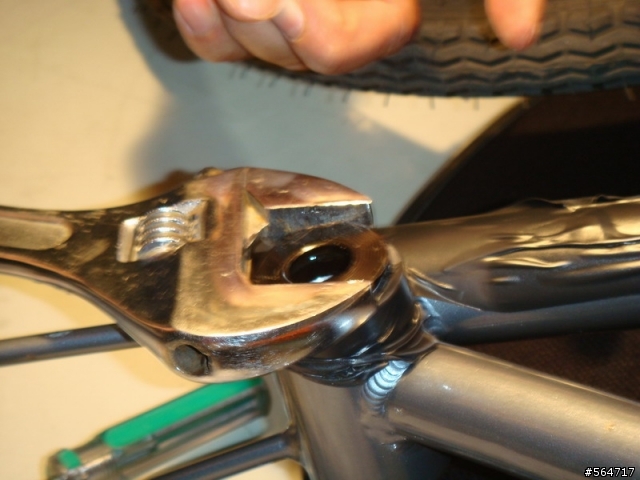

加上活動板手就可以勝任了

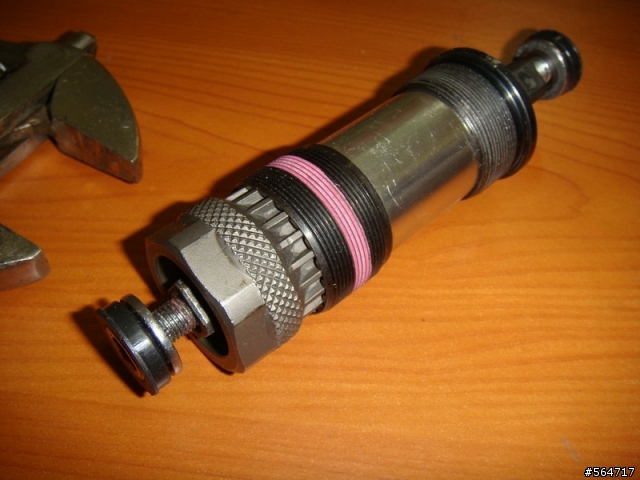

新式BB的螺牙剛好跟這個工具吻合
所以這個工具一定要買
新式BB的安裝就不再拍照片圖解了
既然舊的拆的下
新的當然更沒問題了
現在腳踏車市當紅的時代
如果自己能DIY的
就儘量自己來
老話一句
知難行易....
真的沒那麼困難
本文結束
謝謝觀賞!
