ORI車頭改裝構想

自從入手ORI之後,公路車一陣子沒騎了

前兩個禮拜拖出來跑了一趟,才發現最近都騎小折

不知不覺已經習慣了,突然換回公路車

那種紮實的騎乘感讓我跨回小折的時候整個就是不對竟…

後來發現,最主要是車頭感覺不穩定

ORI最著名的就是他的鵝頸

只能說成也鵝頸敗也鵝頸

獨特的造形是他的特色,專為其打造的車身幾何卻是改裝上的瓶頸

有ORI車友換裝一般插入式豎管,可是手把位置會往後5公分左右,對於我的身高而言,實在太多了…

況且造成不穩定的主要應該還是折疊關節

因此思考:如果能夠拿掉折疊關節,卻保留可拆卸性應該會好一點

因此以下的計畫就出來了:

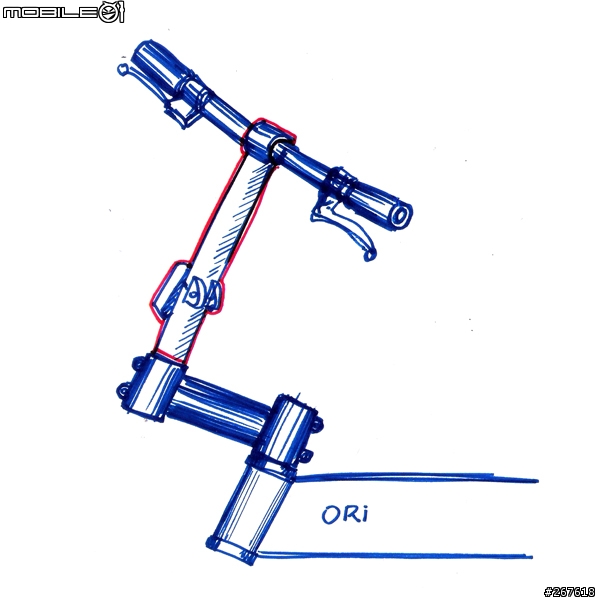

圖一

ORI車頭改裝構想

這是ORI原廠的設計,紅色部分就是我想變更的地方
變更方式如下:

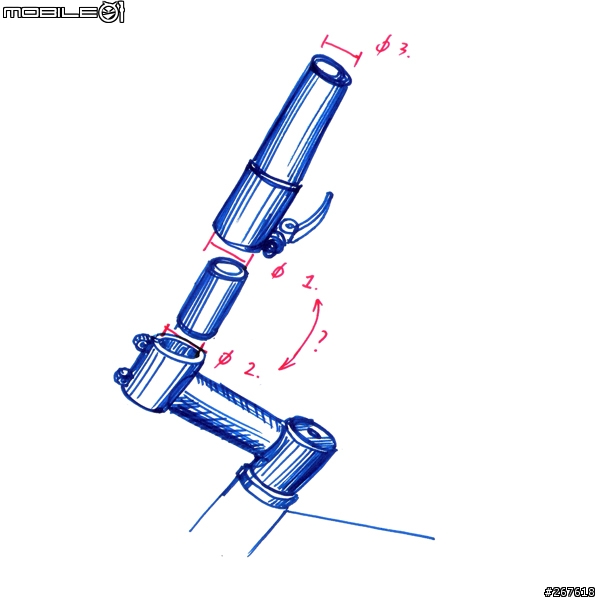

圖二

ORI車頭改裝構想

※管徑1=28.5,管徑2=需與管徑1配合,管徑3=25.4

如果把原本的豎管拆下,只要找大約12到15公分鐵管當作轉接

我量過,內徑是28.5左右,正好是一般1又1/8前叉的規格

這個部分鐵管應該沒問題

豎管的部分,可拆卸豎管的車種其實還蠻多台的

T3、MR4、REACH…都有類似的部件或改裝品

不過ORI本來就已經有鵝頸了,要是上面再接一個龍頭

挖勒,兩個落差的造形?又不是在爬樓梯…

因此只能考慮沿用原本T形的伸縮部分(圖一紅色豎桿接手把的地方)

由拍賣網站上看到,T3原廠似乎是可伸縮的?由內外兩層管組成?

不知道T3(目前看到T3的似乎最有可能)的豎管上下兩頭的管徑是多少?

如果可以套用ORI原廠25.4的伸縮內管就OK了


以上是我的大致構想,其實不一定是T3或是我提過的車

如果有人知道更好的部品可以達成我的想法(豎管不想用折的,希望是快拆插拔),歡迎告訴我

T3的豎管相關規格是否有誰可以提供呢?

2009-04-16 0:40 發佈
文章關鍵字 Ori 車頭 構想
看來樓主有工設底子喔
圖畫的真不錯
表達得很清楚

只是不好意思
小弟對豎管較沒研究
沒辦法幫到您
放鳥光 wrote:
自從入手ORI之後,...(恕刪)

t3立管內徑為28.6MM~~
放鳥光 wrote:
自從入手ORI之後,...(恕刪)


雖然我已經把ORI賣了
不過那時在改快拆豎管的時候有另外想過保留摺疊機構
剛好跟樓主的思路相反
我認為ORI延伸龍頭才是比較討厭的地方
因為角度的關係,ORI的豎管拉的越高離身體越近
也不容易調整成比較運動性的姿勢
可惜市面上的前傾豎管摺疊方向不符需要,最後是沒改成

當時畫了草圖,本來想請做管材的賣家幫我切一段然後弄彎
不過後來沒消息,就不了了之了
如下圖,取消延伸龍頭直接改成彎管來轉接
可以保持原有的摺疊豎管


不過其實如果可以訂到BF的可拆式鵝頸
那應該問題就很簡單了
wizzchang wrote:
雖然我已經把ORI賣...訂到BF的可拆式鵝頸(恕刪)


您的建議不錯,我會考慮看看

不過真要定BF的彎形豎管可能小朋友得要大量出走…
螢火蟲 wrote:
看來樓主有工設底子喔...(恕刪)


厲害,一猜就中

原本想用電腦畫,覺得還是手畫快一點

電腦要畫這樣的話可能得花個半小時

手畫五分鐘搞定…

手繪還是有騎存在的價值,只是很多同學視其為落伍之行為…

呵呵,離題了…
shung0930 wrote:
t3立管內徑為28.6MM~~....(恕刪)


感謝!
不過這應該是靠近頭碗的部份吧?
那靠近頂端鎖龍頭的那一端呢?

大大方便幫我量一下嗎?
您可以加龍頭來調伸長或縮短
豎管如圖片

http://img440.imageshack.us/img440/8767/1013jo.jpg
a119722 wrote:
您可以加龍頭來調伸長...(恕刪)


請問您這款豎管是哪一台車用的呢?
這種形式正是我需要的

不裝龍頭是因為ORI已經有一個延伸的鵝頸了

再裝一個龍頭實在有點怪…
光大 的問題 其實 我在入手ORi 的時候 也感覺很深
因為我再入手ORi 之前也是騎公路車的 公路車最大的操控感就是
龍頭過彎時的角度都不會太大 而ORi 的確 座艙很短
但說真的比起T系列 T系列 晃得更兇

因此 我才會下定決心要改成羊角
結果的確也如光大所說 的 爬樓梯啊 就爬啊 我倒是無所謂
但結果也如預期般的 有公路車的騎感 再加上我沒有把豎管鋸掉
所以 羊角 的高度 和 座椅的高度幾乎是平的 在騎起來不是特別趴的感覺上
在下坡的時候又比公路車穩

最近又去水哥那改了雙盤 現狀很滿意
應該不會再動了
雙盤羊角小金
這個連結給你參考
如果有想騎騎看的話 歡迎來台北找我
