關於曲柄長、腿長,今天的新發現...

我想很多大大在改裝小折小徑的大盤時 都會對該用多長的腿趕到猶豫

170 or 172.5 or 175 mm 該用那個好呢

今天閒來無事把Shimano 一體式大盤的曲柄拿來比較了一下

先看以下兩個圖

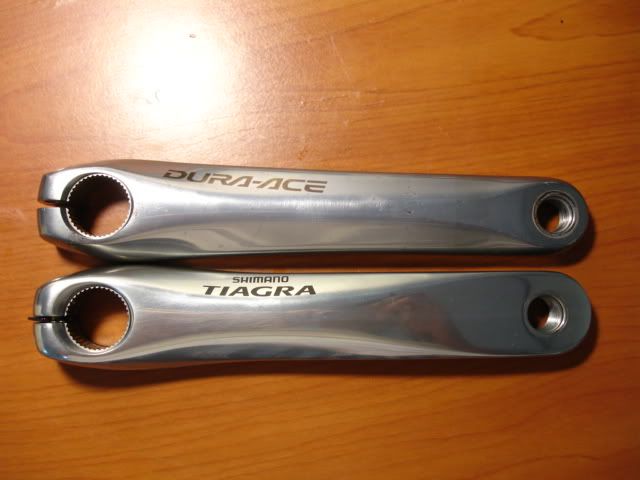

圖一上面那隻是 Dura ace 7800 175 mm 下面是 Tiagra 4500 170mm

猛然一看 發現其實兩個曲柄好像一樣長 用捲尺一量 => 竟然真的一樣長!!!

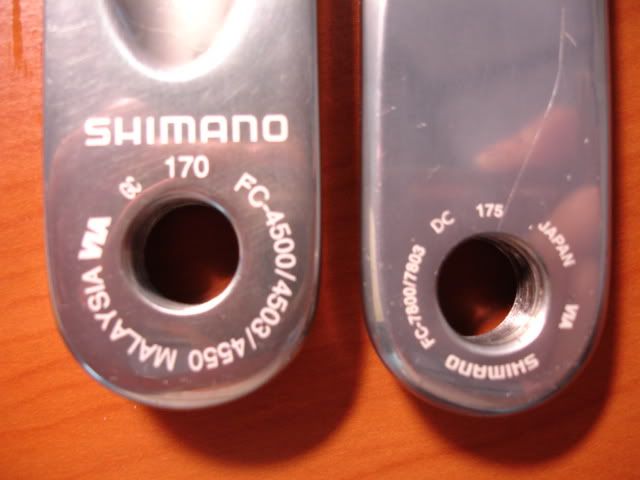

再仔細看圖二

會發現兩隻曲柄鎖踏板的地方剛好相差5mm 左右~~

所謂的腿長 真的是指"腿的長度" => 是你的腿長 而不是曲柄腿的長度!!!

曲柄上標示的長度是 => 鎖曲柄孔的中心到鎖踏板孔的中心距離

但是170 or 172.5 or 175 曲柄的長度都是一樣的....

所以改小折其實不用擔心改了"腿長" 過彎會磨到地板的~~

只要調整座椅高就可以了~~

我手邊另一隻 Ultegra 6600 170mm 的曲柄也是一樣長~~

至於< 170 mm or > 175 mm or 其他品牌的曲柄就不知囉~

純粹給各位大大參考~~

如果有錯誤 請前輩指正 如果有大大 PO 過 就當複習囉~~
2008-11-29 21:52 發佈
文章關鍵字 曲柄長 腿長
我想很多人應該都不知道原本曲柄一樣長
不過差5mm就會觸地也太誇張了
曲柄較長以力量力臂關係應該更省力吧
4402db wrote:
不過差5mm就會觸地也太誇張了


踏板的長度 與 轉彎車身傾斜的角度 及 路面坡度,
的確有可能在不經意中觸地 ......
(PS:觸地的可不是曲柄....)
有 筆 有 劍 有 肝 膽 , 亦 狂 亦 俠 亦 溫 文 ~ 【facebook 請搜尋 Shock Kuo 交個朋友吧!】
lacuna0517 wrote:
但是170 or 172.5 or 175 曲柄的長度都是一樣的....

所以改小折其實不用擔心改了"腿長" 過彎會磨到地板的~~

只要調整座椅高就可以了~~


過彎會觸地的是踏板喔,腿較長的踏板當然也會比較接近地面啊..

所以還是有差啦..

lacuna0517 wrote:
所以改小折其實不用擔心改了"腿長" 過彎會磨到地板的~~

只要調整座椅高就可以了~~


調整座椅高跟"腿長" 過彎會磨到地板.........有關係嗎
http://tw.myblog.yahoo.com/abaama/
grofelin說得很對 ,會磨到地的是鎖在踏板軸上的踏板,所以175mm還是會較容易觸地!但是平常就養成轉彎把彎內側曲柄旋起來(就像專業賽車手一樣),就沒這問題了!這也是一種"自我保護駕駛"的好習慣!
我是用170的!我覺得遷車有時就會踏板摩到地面嚕!騎乘時轉彎若不收起.更是會嚇到自己哩!
曲柄的長度那叫做~眼對眼,
俗稱腿長

搞不好DURA ACE的螺絲孔較接近邊緣
可能是輕量化的其一作法
小弟因為巧合,拿到一組左曲柄是172.5,右曲柄170 mm的組合,這是r600的~
但我這一組是曲柄總長相差2.5mm
開孔離曲柄底部都是1cm
和大大的不同阿~
可能是r600例外..?
