Giant Halfway 升級18VeKits電輔輪紀錄

Giant Halfway 除了主打輕量可折疊,方便攜帶的特色之外,還有單臂車架亦是一大亮點。但也就是這獨臂的特徵,導致升級時不共通性;有鑑於此,特別紀錄一下安裝方式,以利未來查詢作業程序。

Giant Halfway 升級18VeKits電輔輪紀錄

原始型態

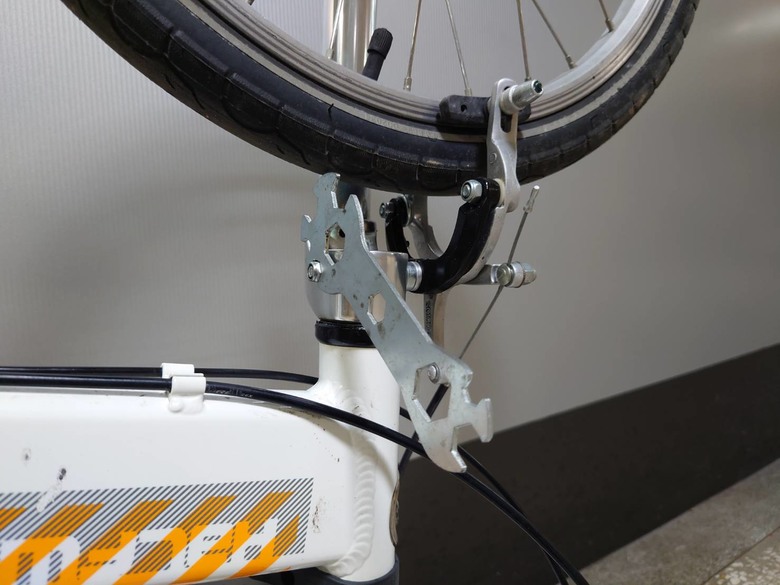

步驟一:卸除剎車系統,直接鬆脫剎車組固定螺母,且需放鬆剎車線,才可完全卸除。

Giant Halfway 升級18VeKits電輔輪紀錄

剎車組螺母鬆脫位置

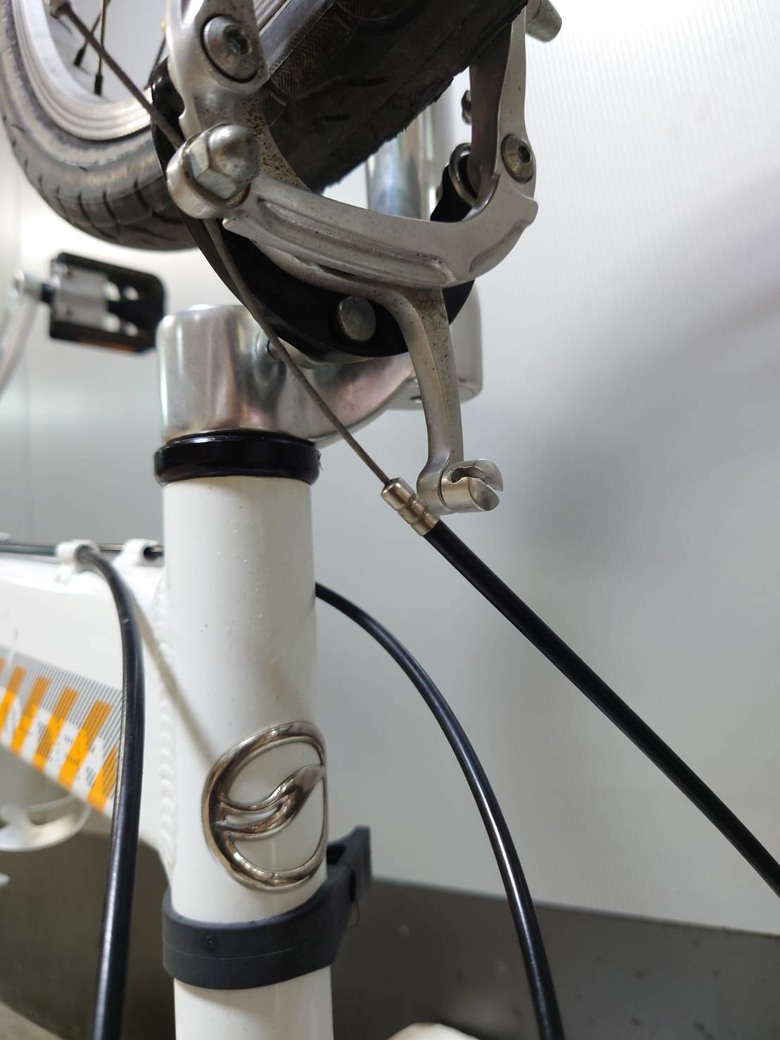

剎車線僅需收縮後,即可從後方拉起拔除。

Giant Halfway 升級18VeKits電輔輪紀錄

煞車線脫離

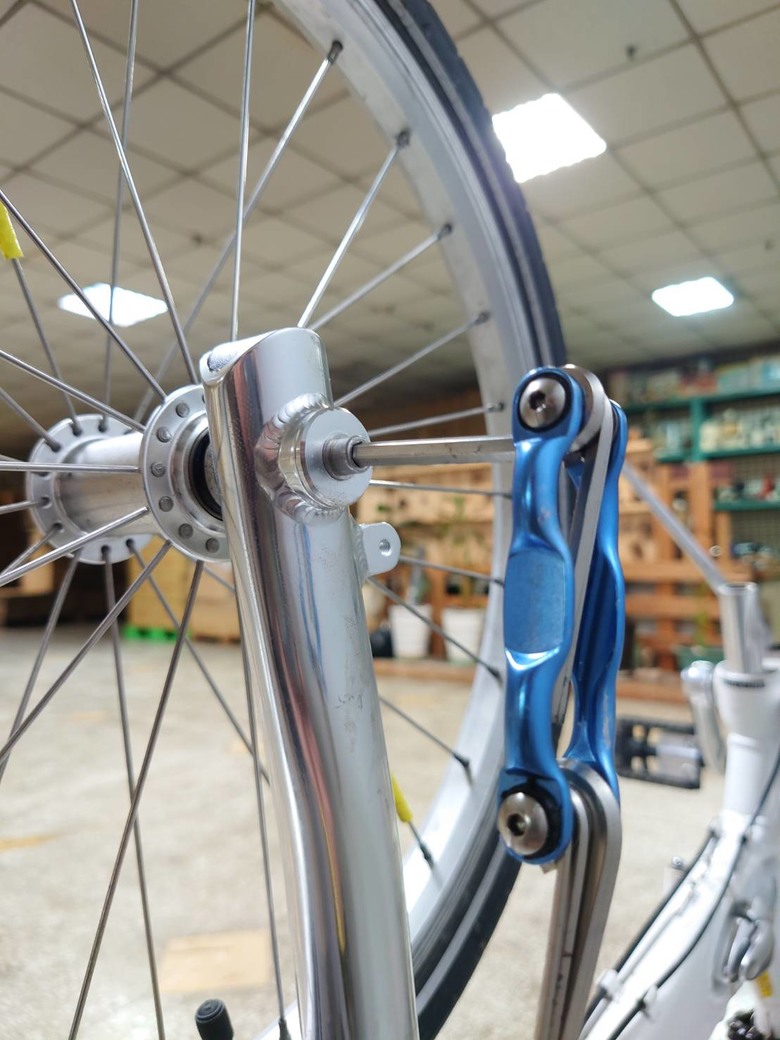

步驟二:使用內六角板手,拆除輪組固定螺絲及墊圈。

Giant Halfway 升級18VeKits電輔輪紀錄

拆除輪組固定螺絲

步驟三:卸除外側固定螺絲及墊圈後,再次使用內六角板手,卸除輪組軸心。


Giant Halfway 升級18VeKits電輔輪紀錄

卸除輪組軸心

特別註記輪組螺絲規格為 M16*1.5

Giant Halfway 升級18VeKits電輔輪紀錄

M16*1.5

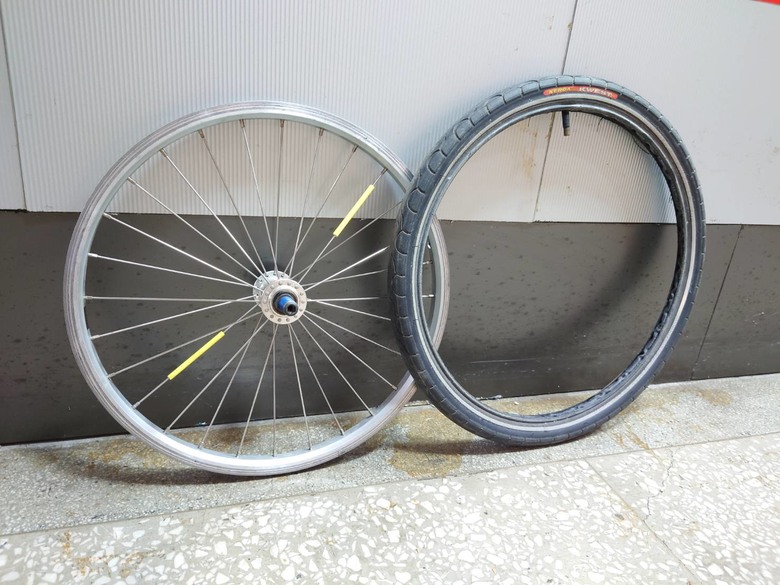

步驟四:洩氣後,將舊輪組的內、外胎拆下,將轉移至18VeKits電輔輪上。

Giant Halfway 升級18VeKits電輔輪紀錄

拆除內、外胎

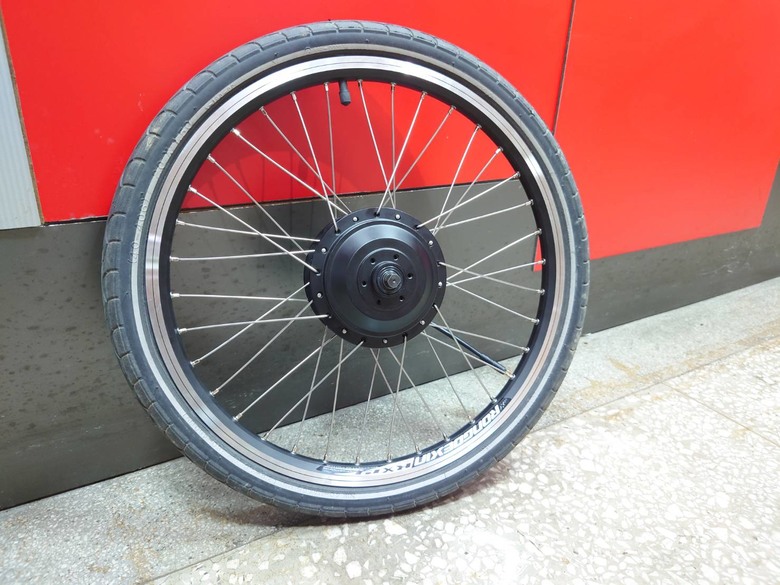

步驟五:將內、外胎安裝於18VeKits電輔輪上,再進行充氣,請確保外胎都有固定於輪框之內;若外胎被擠出時,可略為洩氣,再壓入框體內即可。

Giant Halfway 升級18VeKits電輔輪紀錄
18VeKits電輔輪安裝內、外胎

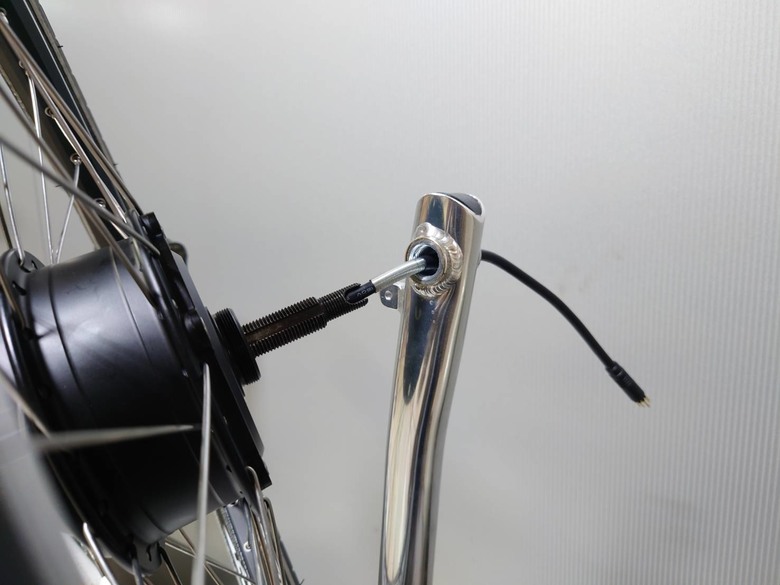

步驟六:優先將18VeKits電輔輪之馬達出口線穿過單臂車架孔,以利後續作業。

Giant Halfway 升級18VeKits電輔輪紀錄

18VeKits電輔輪出口線穿越單臂車架孔

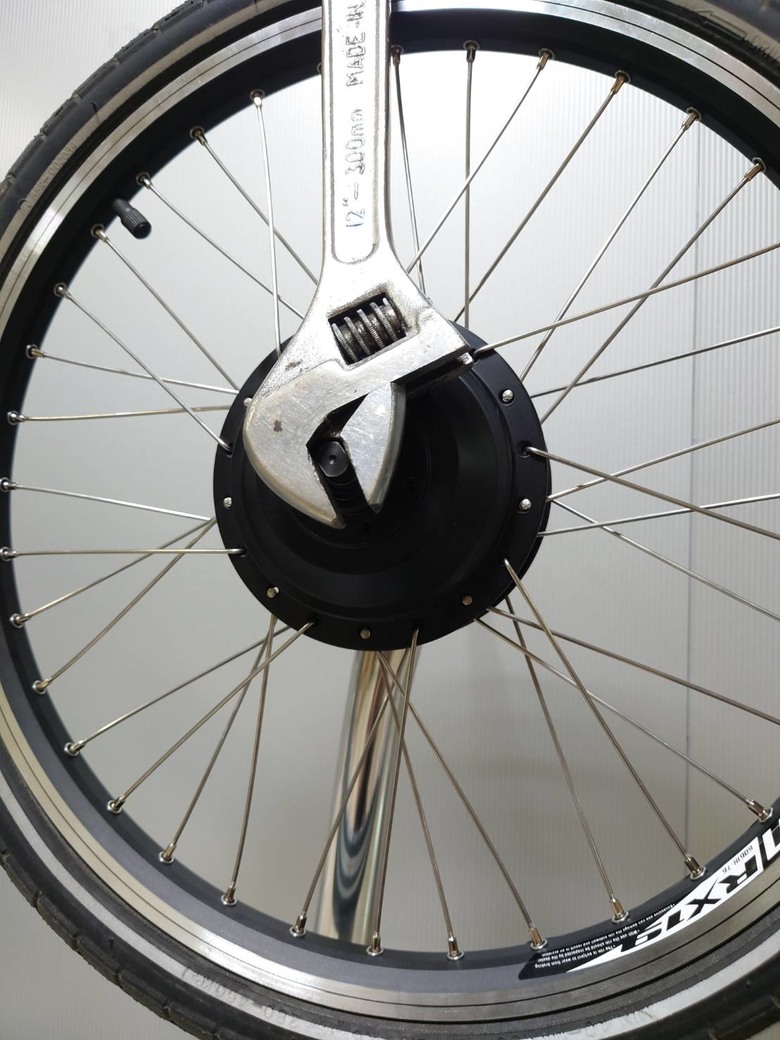

步驟七:將18VeKits電輔輪使用10號板手,鎖入單臂車架內;為確實鎖緊18VeKits電輔輪,請使用大型板手,善用較大的力臂來有效鎖緊18V電輔輪。

Giant Halfway 升級18VeKits電輔輪紀錄

10號板手固定18VeKits電輔輪

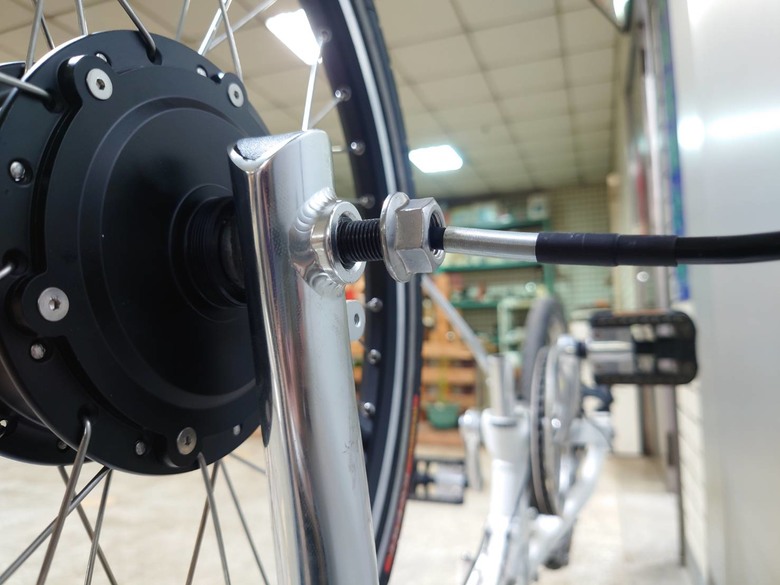

步驟八:於18VeKits電輔輪出口線側,再使用螺母進行二次緊迫固定。

Giant Halfway 升級18VeKits電輔輪紀錄

二次緊固鎖附

步驟九:最後將剎車系統重新安裝,即可完成。

Giant Halfway 升級18VeKits電輔輪紀錄

安裝剎車系統

Giant Halfway 升級18VeKits電輔輪紀錄

18VeKits電輔輪安裝成果

重點整理:
只要抓到尺寸規格,就沒那麼困難。

馬達技術傳承計畫
想要馬達的技術嗎?想要的話可以全部給你,去找吧!
我把所有的知識都放在那裡了。
