7.96kg---一輛屬於矮子的輕量Birdy

前前後後折騰了快二個月,從找車、找零件到某些零件的改裝、設計加工,終於接近完成,該來個總結了。

一直以為鳥車是屬於高個子的人的,騎車玩車6年多,從來沒有動過折騰此車的念頭,直到今年,先是在別的論壇看到身高與我相近的女車友的粉色鳥,似乎小身高也可以,但頭管高度較座墊高,比例上不是很滿意;於是又考慮了另一個選項新款蛙。
詢問了幾位玩過birdy的資深車友,新款蛙的改裝性。結果,大家是不太建議玩蛙,輕量化難度較高,建議我直接上鳥,有了資深玩家的建議,估計差距不會太遠,就此下決定試看看。
當然另一個主要原因,玩折疊沒玩過birdy,這個人生有缺憾啊! 即然動心了,那就行動吧!

已預知鳥車入了我手,必定是腥風血雨一場,買新的沒必要,birdy玩的人多,找個成色好的二手鳥是最經濟的選擇,看了約4~5輛二手鳥,最後選了一輛成色及價格最順眼的灰鳥。

改鳥、玩鳥的人多了,改裝、改輕不是什麼大問題,也有很多前路可尋,所以零件堆砌的細節本篇就不多說。

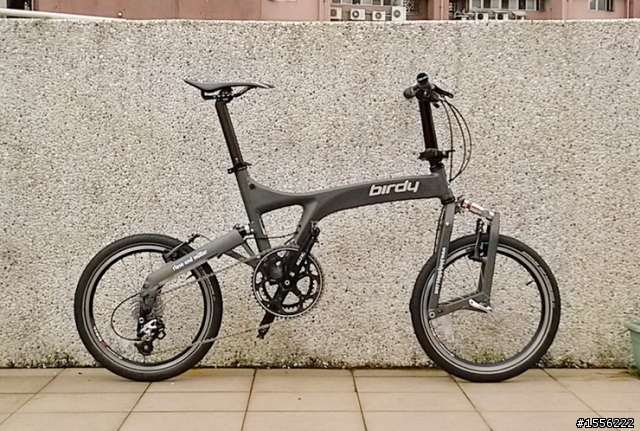

先上無碼大圖,精華沙龍照! 後面再來慢慢說。

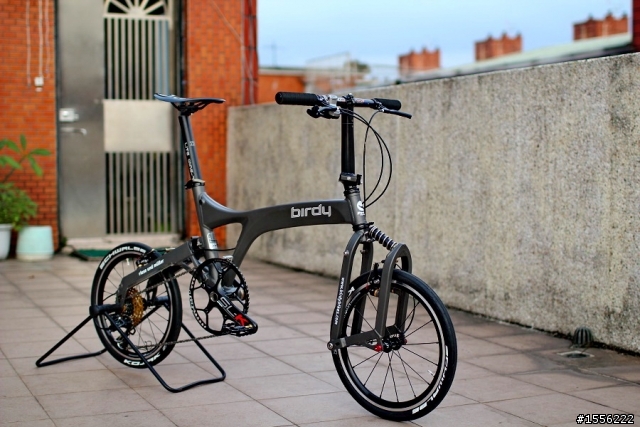

秉持者我對每輛車騎行幾何的要求,這比例,夠和諧了吧,17度一體頭管,改短了5cm
7.96kg---一輛屬於矮子的輕量Birdy

角度右前側
7.96kg---一輛屬於矮子的輕量Birdy

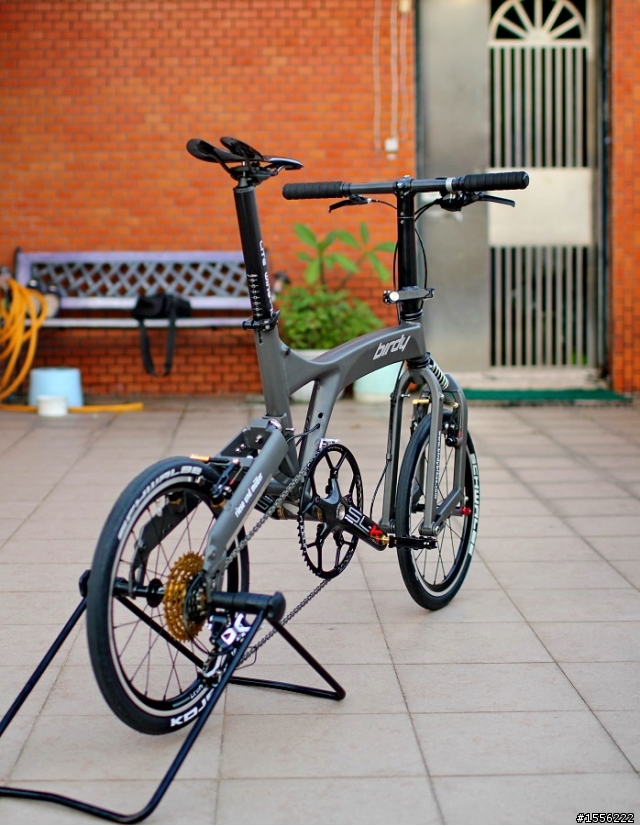

角度右後側
7.96kg---一輛屬於矮子的輕量Birdy

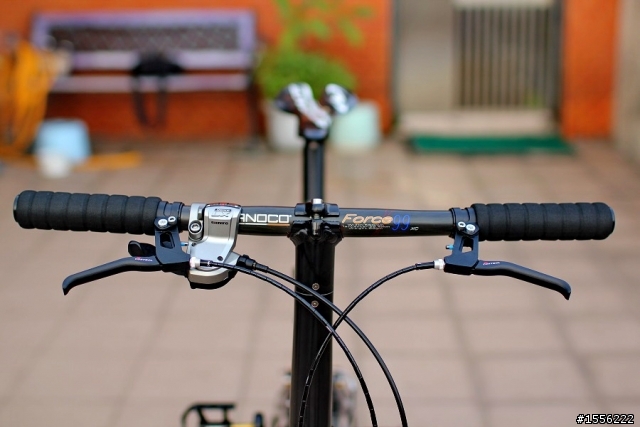

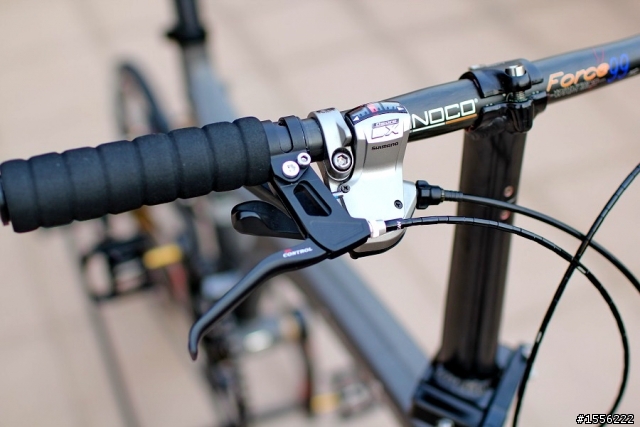

原配指撥,Mr. control剎把,海綿把套
7.96kg---一輛屬於矮子的輕量Birdy

碳包鋁把橫,AICAN鋁接剎車外管,塑鋼變速外管
這台是3年前的版本,感覺前剎出線口設計有點問題,彎管擠壓到V剎,造成手感極差,因此做了一點調整,走前叉管正下方,再從前側快拆上方出來,手感可是相當的好!
7.96kg---一輛屬於矮子的輕量Birdy

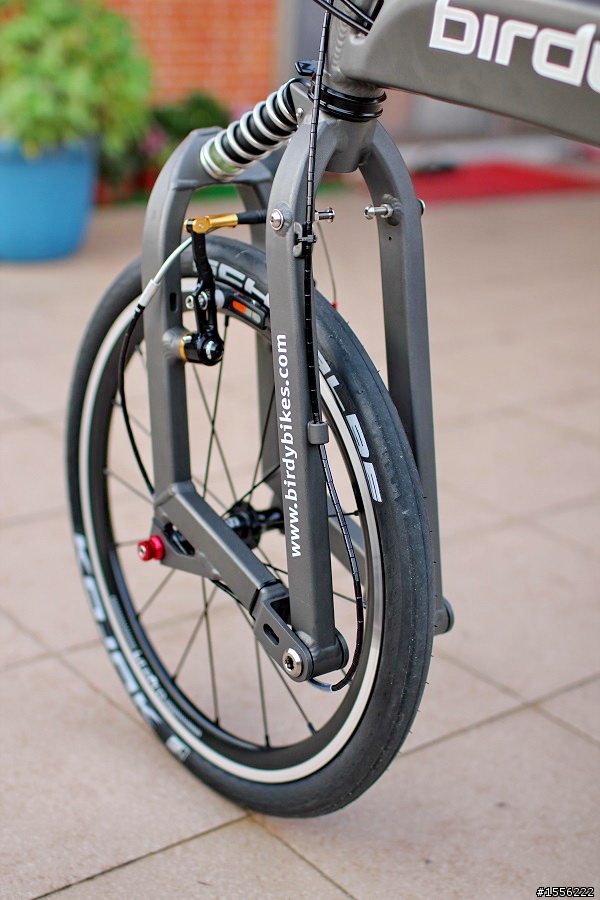

REDIA短臂V夾,彎管改由下方進,還可以提升些手感。
7.96kg---一輛屬於矮子的輕量Birdy

150%鈦彈簧
7.96kg---一輛屬於矮子的輕量Birdy

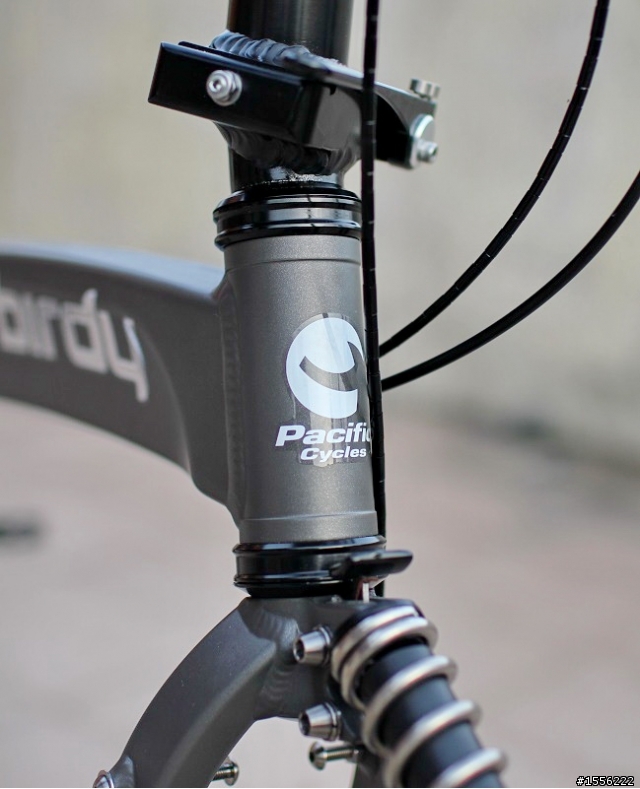

REDIA碗組,相當低調,幾乎看不到字,前叉鎖緊螺絲及輪胎定位螺絲都換成鈦的。
7.96kg---一輛屬於矮子的輕量Birdy

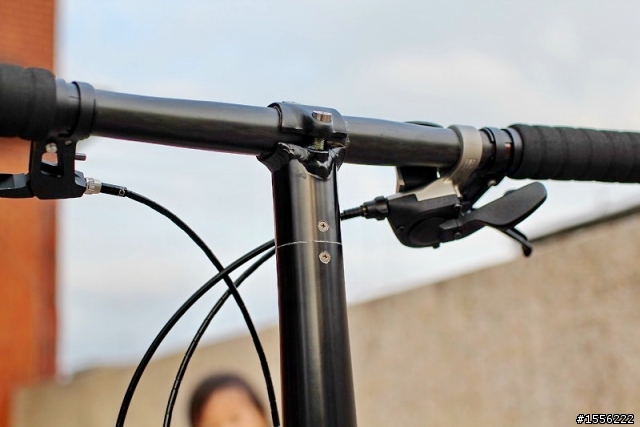

改短了5cm的17度一體頭管,前後各加了2顆M3螺絲輔助固定。
7.96kg---一輛屬於矮子的輕量Birdy

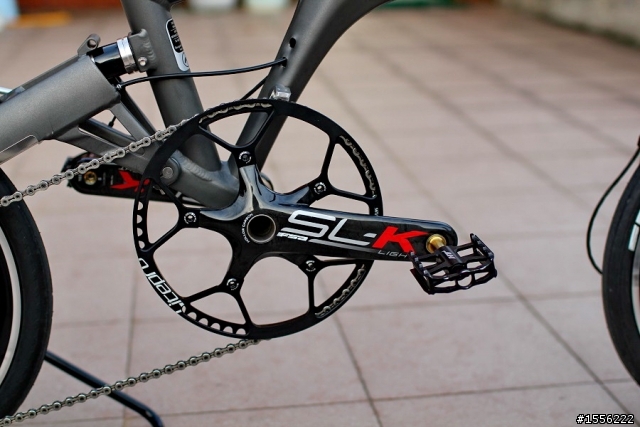

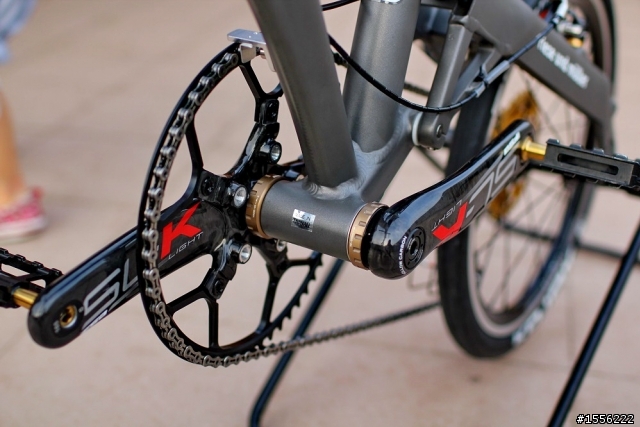

FSA SLK三盤一體牙盤,預留了以後改雙盤的可能性。
Litepro 56T帶護盤齒片。
7.96kg---一輛屬於矮子的輕量Birdy

金色中軸蓋,鈦腳踏軸,灰鳥用少許金色零件來點綴還蠻合適的。
7.96kg---一輛屬於矮子的輕量Birdy

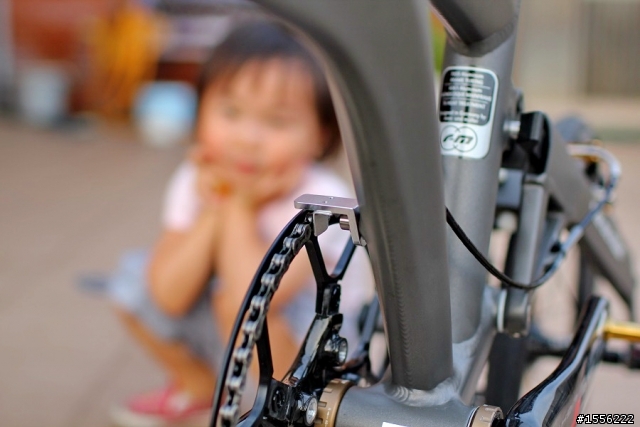

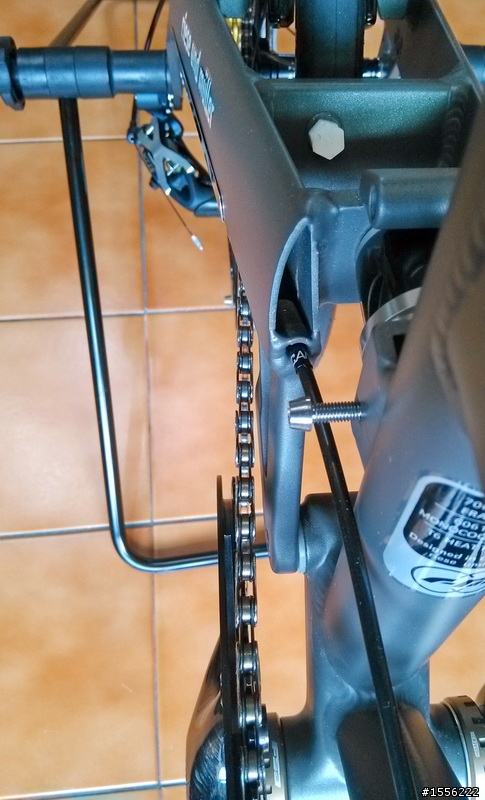

原廠的防掉鏈,加了一個擋片,防止折疊後往內側掉鏈
7.96kg---一輛屬於矮子的輕量Birdy

這妹妹應該在想,這老爸,搞車怎麼都不會膩啊,家裏全都是車了。
7.96kg---一輛屬於矮子的輕量Birdy

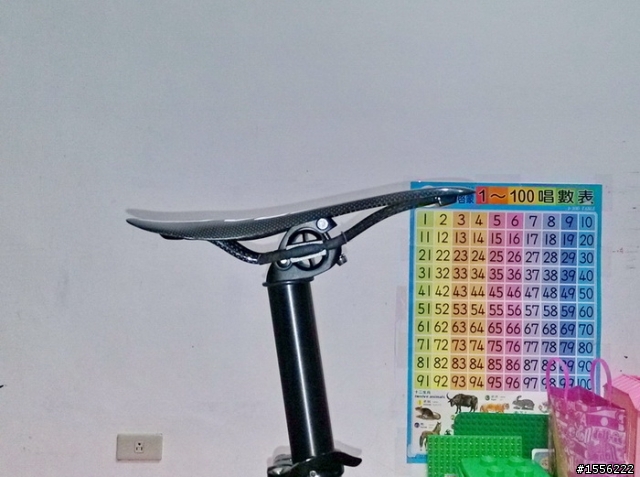

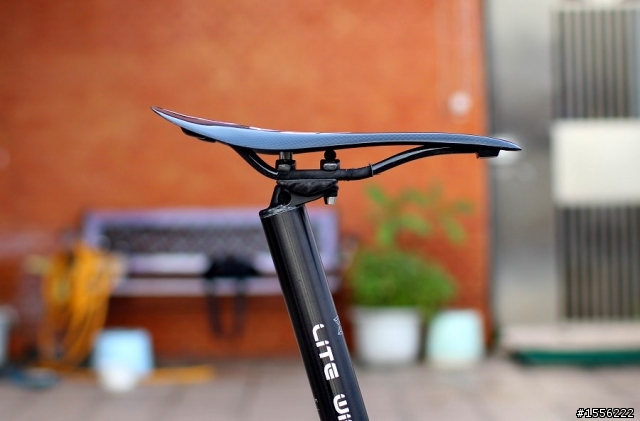

重新設計及改造的輕量前飄座管,全碳的夾具,鎖碳軌座墊不再擔心了。
7.96kg---一輛屬於矮子的輕量Birdy

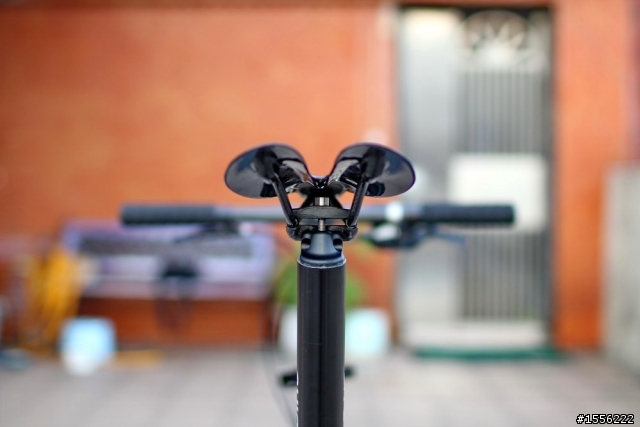

獨一無二的特殊造型。
7.96kg---一輛屬於矮子的輕量Birdy

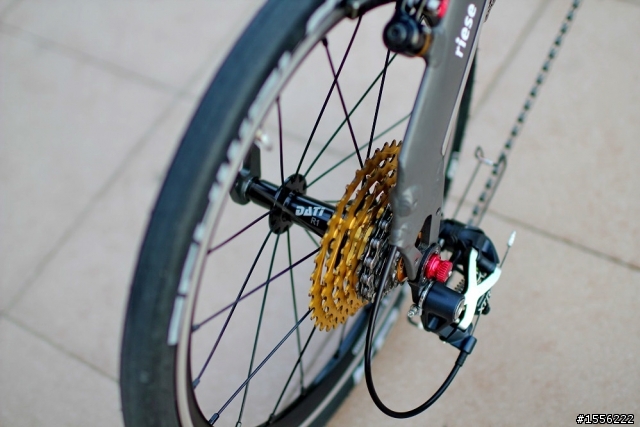

DATI後花鼓
7.96kg---一輛屬於矮子的輕量Birdy

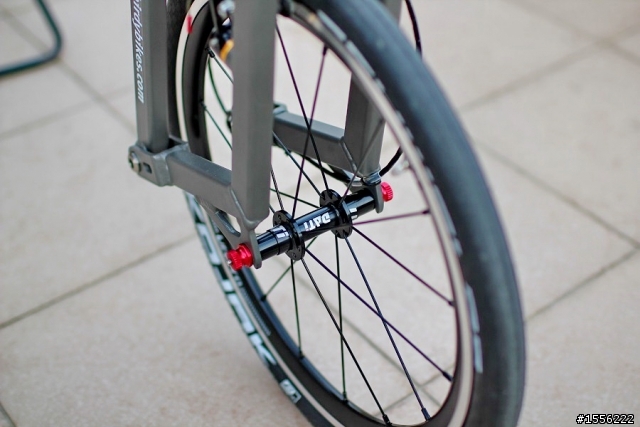

DATI前花鼓
7.96kg---一輛屬於矮子的輕量Birdy

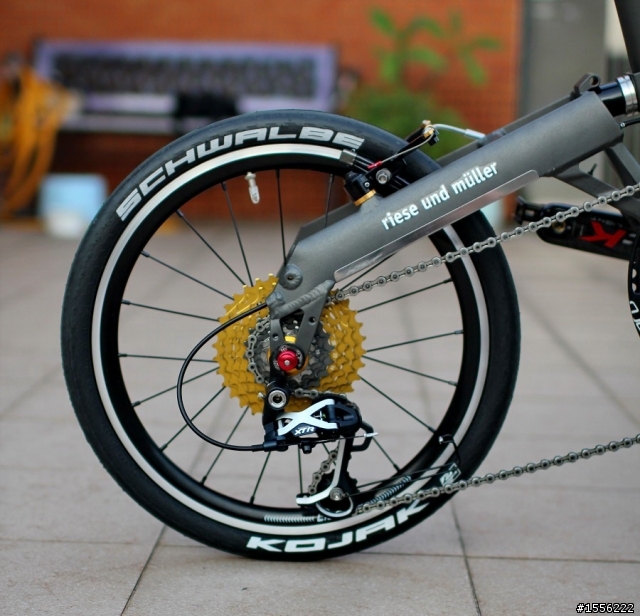

XTR反向短腿後撥,KCNC飛輪,這飛輪金色的面積有些大,視覺效果有些突兀
7.96kg---一輛屬於矮子的輕量Birdy

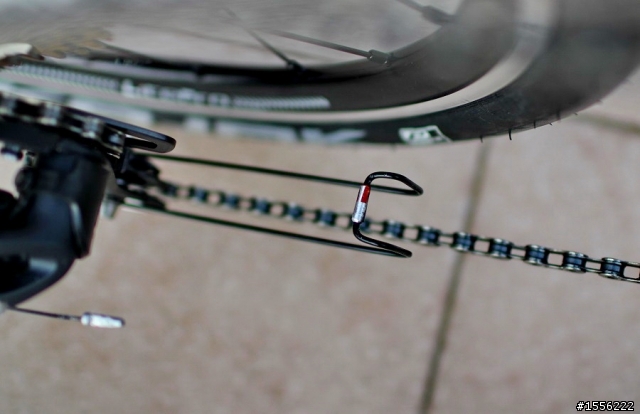

手工折的掛鏈器,用二根鋼絲拼接的。
7.96kg---一輛屬於矮子的輕量Birdy

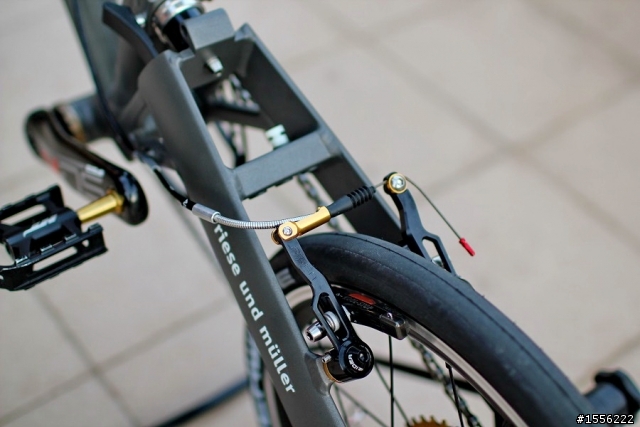

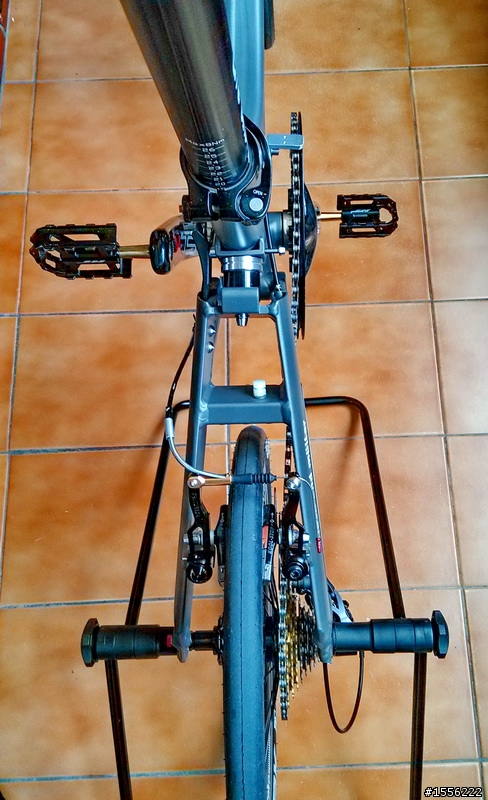

REDIA短臂V夾。
7.96kg---一輛屬於矮子的輕量Birdy

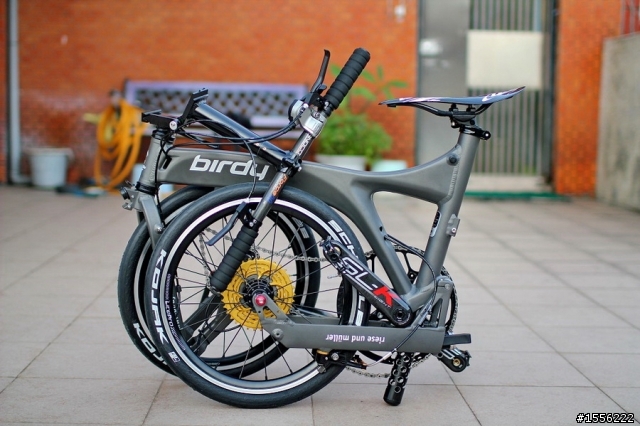

折疊狀態
7.96kg---一輛屬於矮子的輕量Birdy

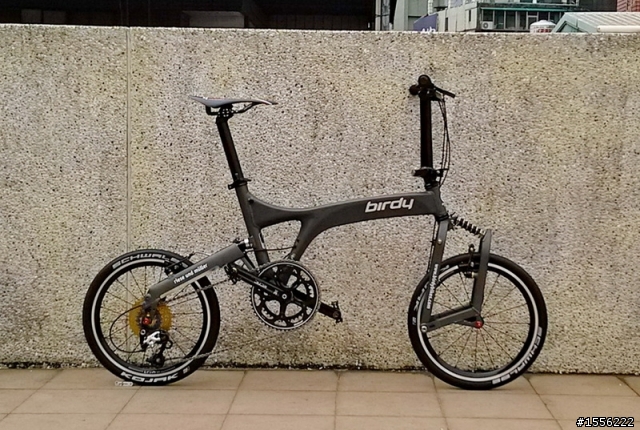

側面
7.96kg---一輛屬於矮子的輕量Birdy

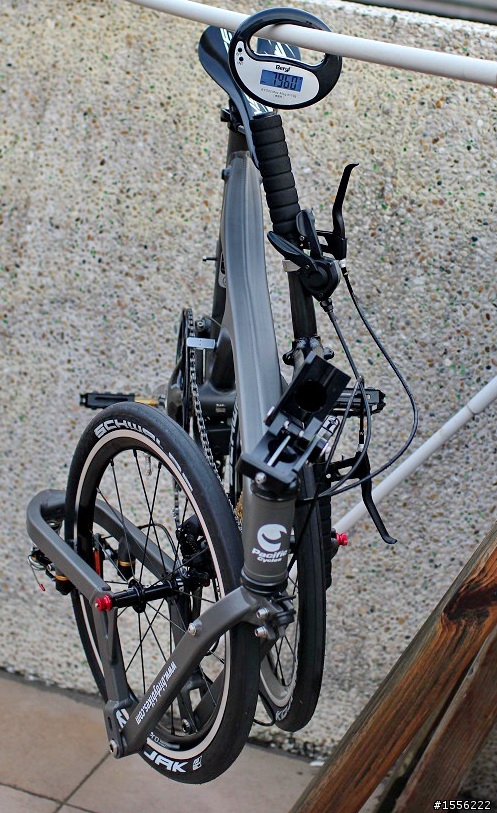

此回改車比較隨興,沒拆到車架,想到什麼換什麼,收到零件後就換,不過除車架外,差不多全換了。全車重7.96kg,約還有80~100g的減重空間,如座管夾、尾勾、後避震…等之類的小東西,不是什麼重點了。
7.96kg---一輛屬於矮子的輕量Birdy
2014-07-02 9:15 發佈
矮子騎鳥不困難,但矮子要擁有一輛輕量、比例和諧的鳥車就不容易了。
主要3大瓶頸為前飄座管,頭管與曲柄。

1.頭管
鳥的車架上管長已經決定,能改動的只剩頭管角度與長度,原配的27度可調頭管,從第一次騎上車的那一刻,就知道不適合我了。
鳥的頭管有4種,可調高度的有27度與10度兩種,不可調高度的有27度與17度。
不知為什麼,一開始就認定10度可調是最適合我的。可能是小看了我的身高及柔軟度了吧! 有車友一開始就建議我用17度一體,那時覺得不好改短而沒考慮。
於是先入了10度可調頭管。
10度可調頭管,降到最低,對我來說還是太高,改短是必需的。改短的難度也不高,截斷,鑽幾個孔就完成了。

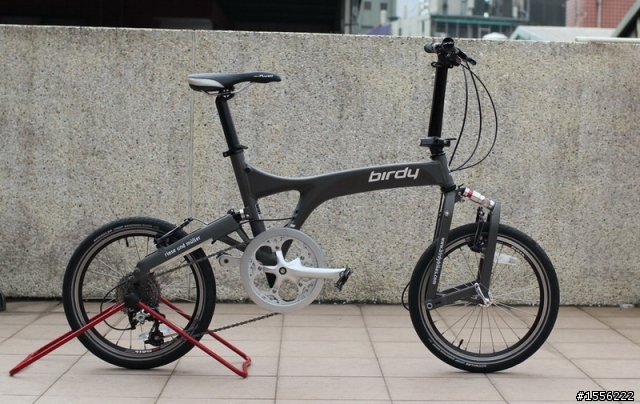

剛入手的27度前傾頭管


10度頭管可以看出頭管是後傾的。


改完之後,試騎了幾次,發覺座艙有點短了,把座墊後移,騎乘角度又不對,靠座墊後移來增大座艙空間不是我要的。
走了一條彎路,看來入一隻17度一體頭管是必需的。鳥車頭管的下半部都是一樣的,因此換頭管角度不會太困難,換上半部就可以了。

換上17度一體頭管的樣子,頭管差不多與地面垂直。


這頭管高度,怎麼看就是不蘇糊;不能怪太平洋,只能怪我腿短。
再改短吧!

拆下一體頭管上半部,先看一下改短前的重量283g

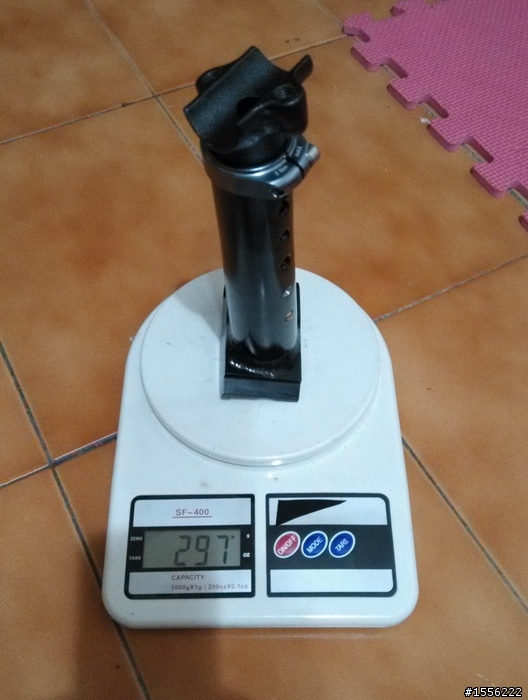

被我改短的10度可調頭管並不重297g,只比一體的重14g


上手術臺了,過程不可逆,需要一點勇氣,我是久病成良醫了,倒是一點都不擔心,很果決的就截下去了。

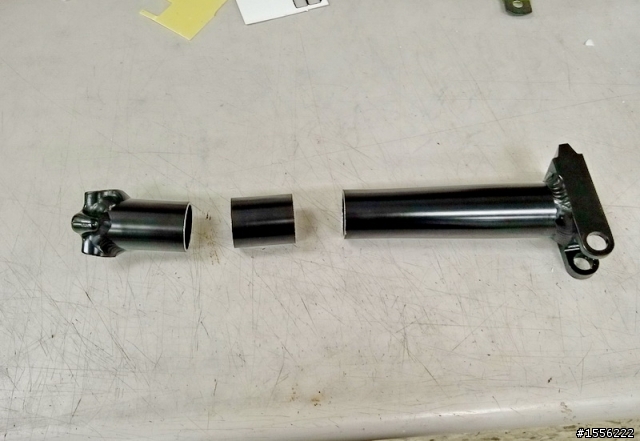

截成3段

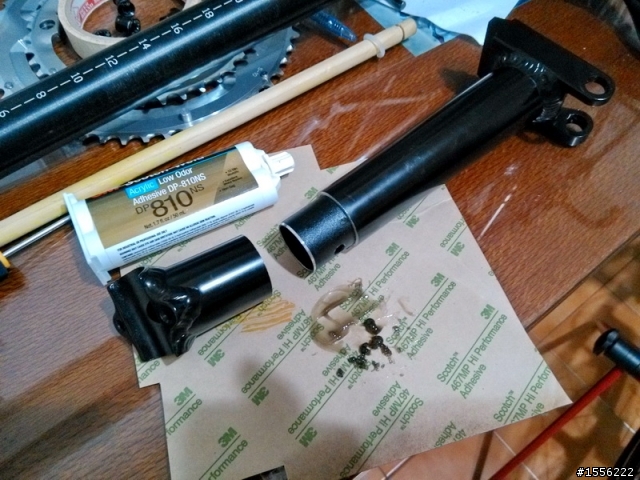

上回截下的一段可調頭管,就拿來當銜接管了,上環氧樹脂粘合。

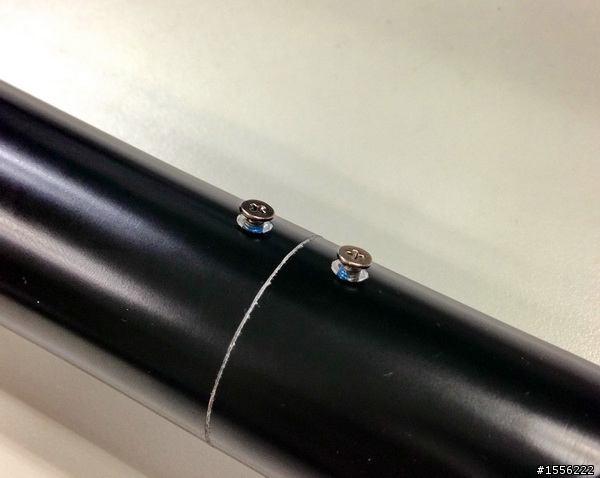

前後上下再鎖上M3螺絲輔助固定。

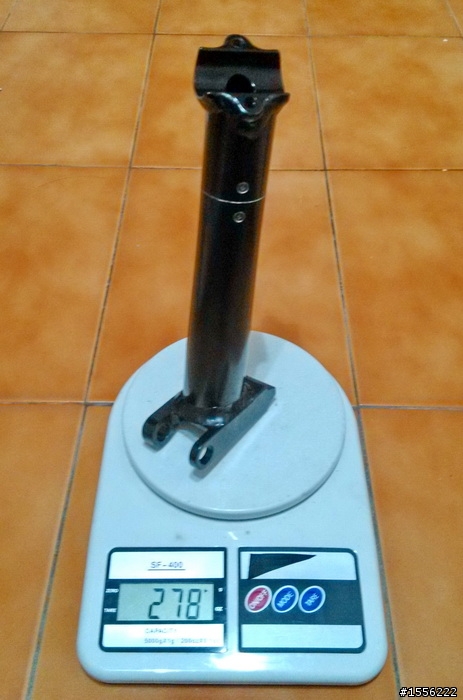

完工,重量278g,比截短前輕了5g。

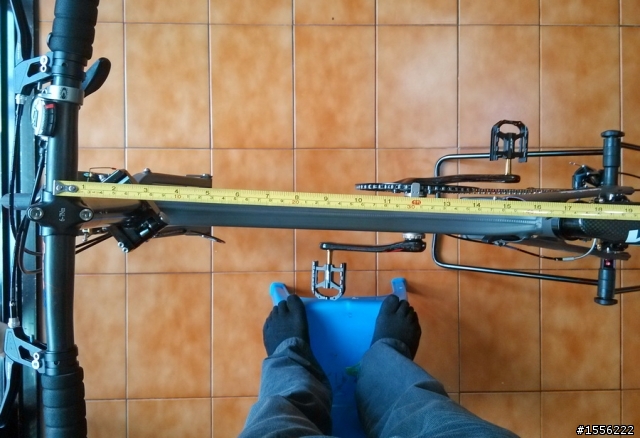

改完的座艙長度為46cm,比10度頭管多了3cm,與Tikit的座艙長度相同,差了這3cm感覺完全不一樣。


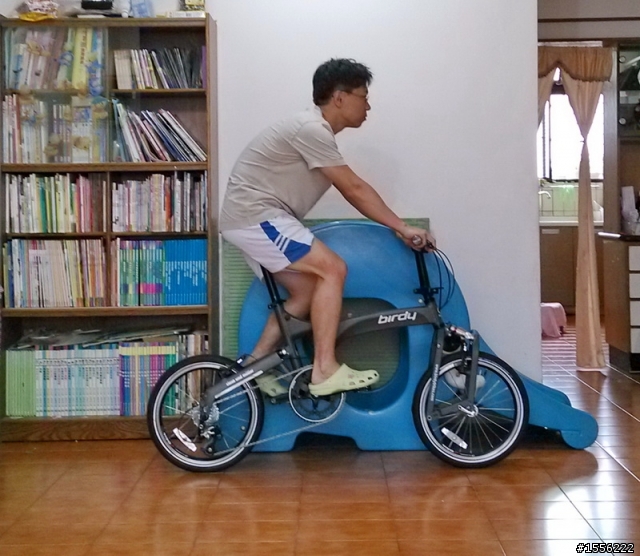

比較一下3種頭管的騎姿

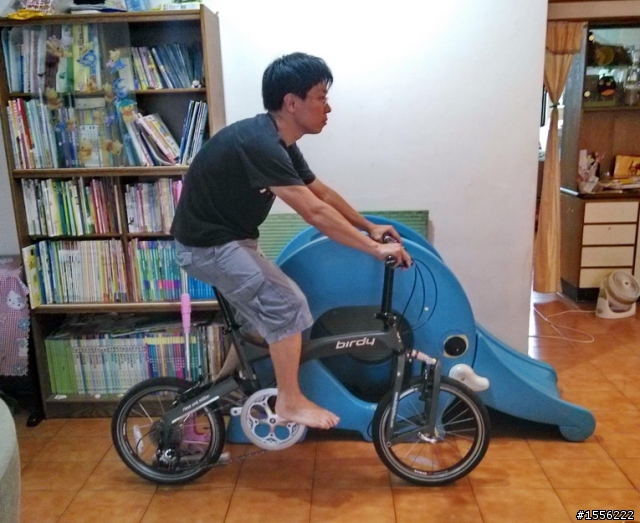

27度頭管,這張的角度高了,因為請老婆幫忙拍,她離太近,又站著拍。
不過還是可以看出座艙大了,不拱背,手更不夠長了。


17度頭管,看起來和諧多了。


10度頭管,感覺座艙又小了點,


為了找出最適合的座艙空間,3種角度的頭管都買齊了,為了和諧及舒適,必需的。
2.輕量前飄座管
腿短為了容易發力,減少膝蓋受傷,用前飄座管是必需的,問題在於原配的前飄座管實在重,重量高達556g
對於一個減重狂來說,怎麼能容許這種重量的存在。
加上,原配的前飄座管有種族歧視,容不下腿短的座墊

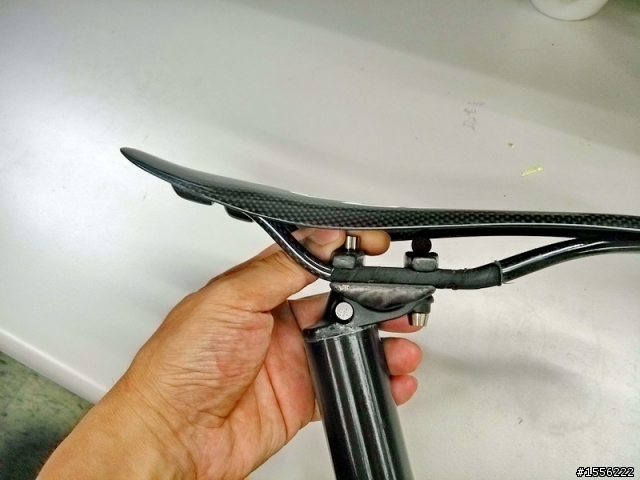

這用的很習慣的山寨碳座墊,竟然裝進去卡住,無法調整角度!

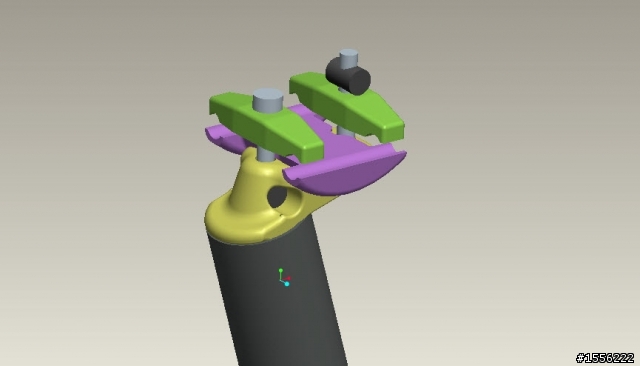

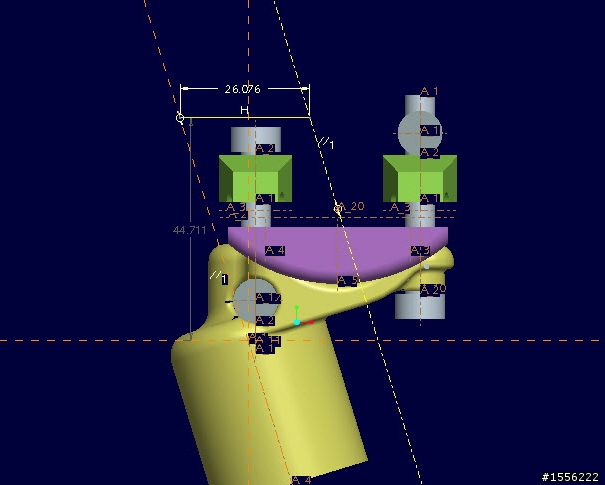

買了一隻KCNC的天平座管,座墊移到最前,offset值還有4cm,我要1.5cm,還需要前移2.5cm,不用前飄很難達到此目標,於是花了點時間設計了一個新的前飄底座。


前飄量設計值為26mm

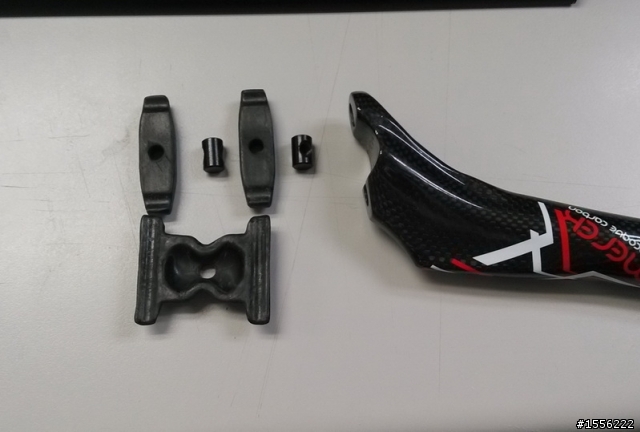

夾頭零件則拿一隻閒置的MEREK全碳纖座管來用,用這個的好處是夾爪也是碳纖的,夾碳軌比較安心。


有想法,差實做,這底座要靠會CNC的同事幫忙了,剛好同事這一陣子工作案較少,有空幫我做。

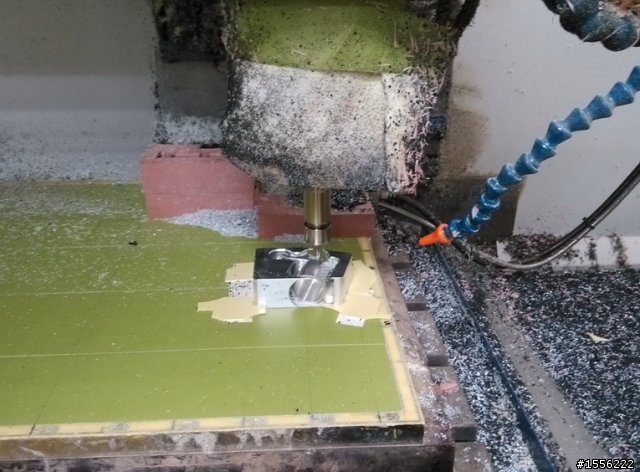

用整塊6061鋁材銑削出來的,加工中。

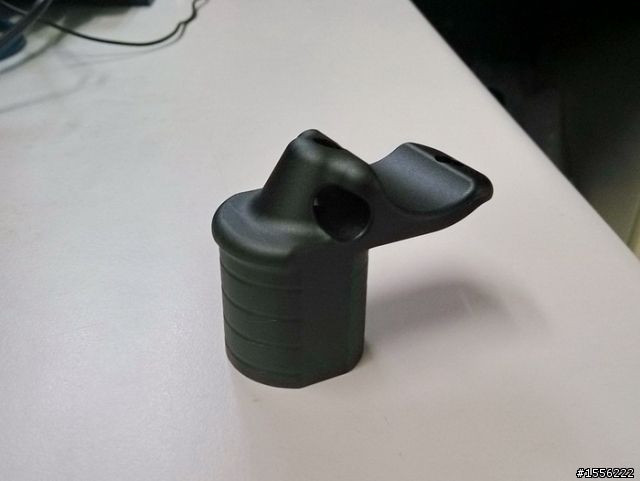

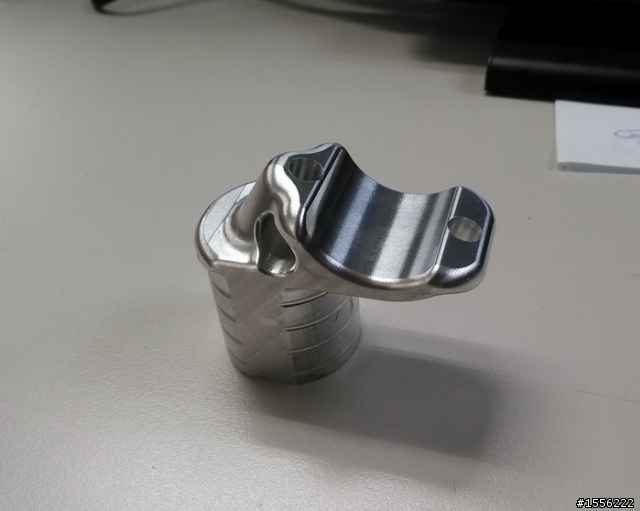

成品完工


鋁原色配起來不諧調,於是又拿去陽極氧化處理。

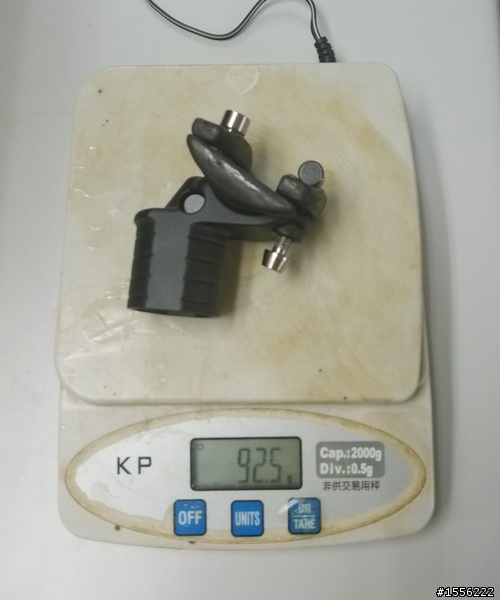

夾頭部份的總重是92.5g

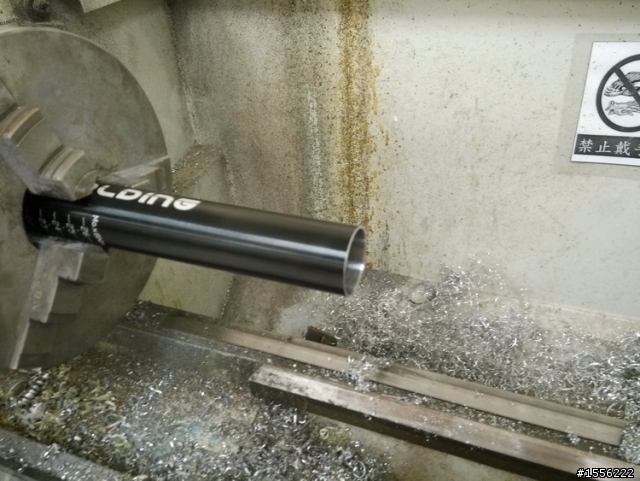

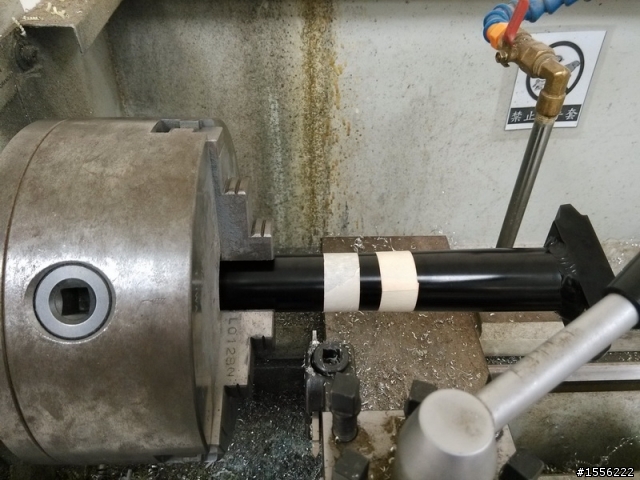

有了底座,KCNC的天平頭就可以放心的閹割掉了,切斷後發現管內還有增加天平支撐的套管,因此還需加工內孔。

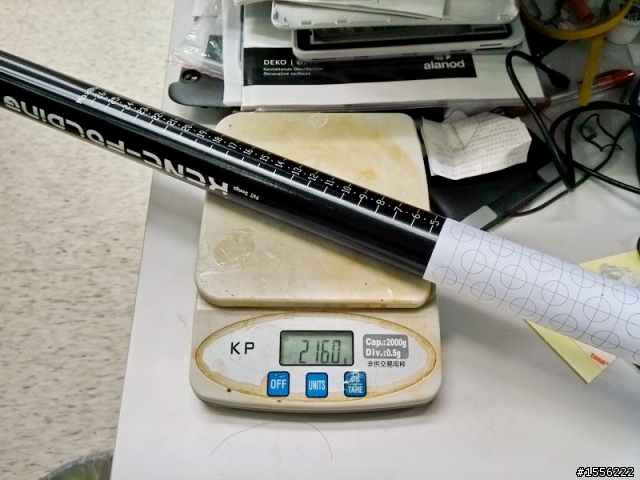

切完天平頭的重量是216g,底部15cm長的部份,預備打減重孔,孔位先確定,以免打出來雜亂無章。

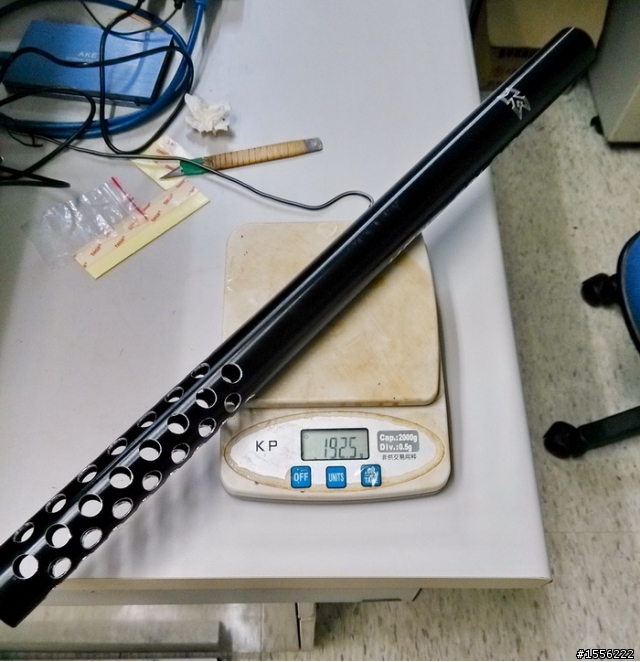

花了1hr的時間,打了60個Φ11的孔,打完孔的重量是193g,減了23g,成效不錯。

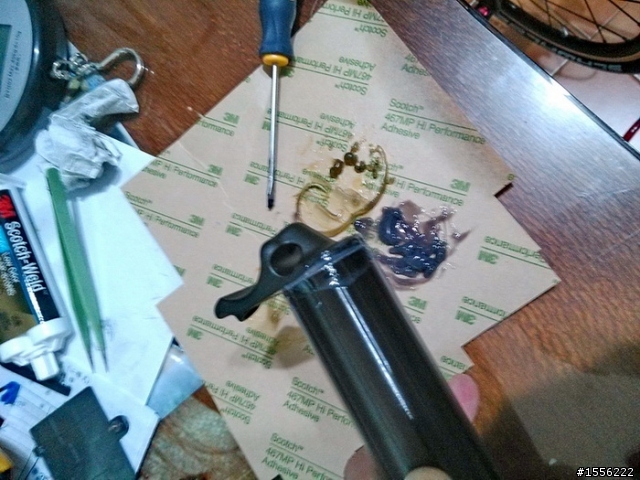

上環氧樹脂黏合。

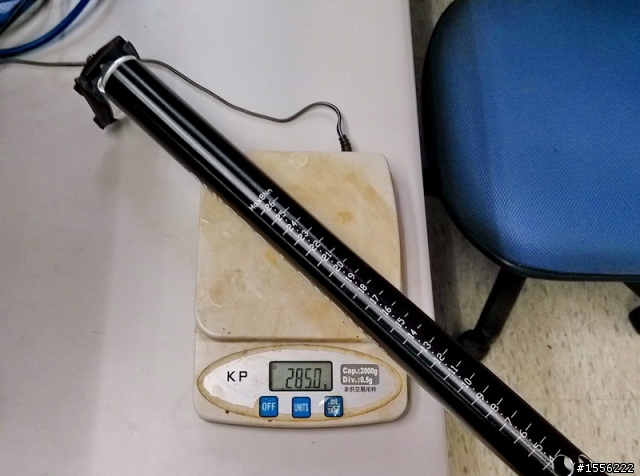

總重285g


安裝座墊先要用手擰後方螺絲確認角度,再鎖緊前側螺母,這碳板座弓較低,空間有點小,稍不好擰,不過座墊不是每天在調整,無傷大雅。


有車友擔心強度問題,上了一下對比圖,在感覺脆弱的地方,厚度與原配是相同的,只是原配在不需強度的地方用了一堆材料,看起來很厚實,確沒作用。


3.165mm腿長的三盤一體牙盤。
不知在多久前,好像是買了PRP之後吧,所有牙盤都用165mm的了,其實我用160mm更適合,不過沒人做。

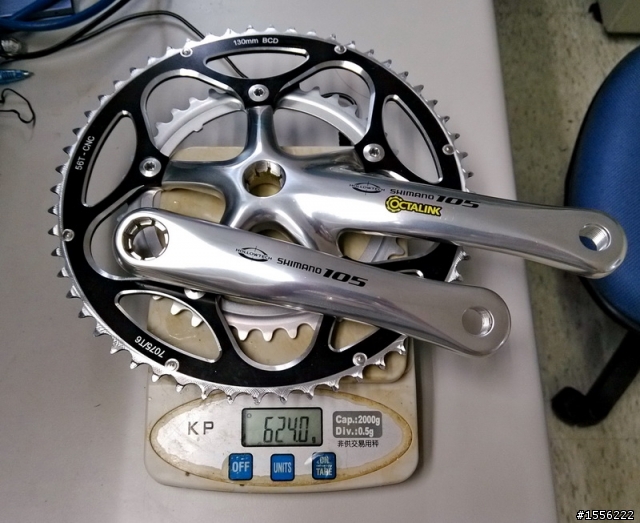

原本想省錢實惠點,找了個165mm腿長的老款105花鍵牙盤,重量很不錯,原配53/39T 重量是600g,換了56T齒片後,重624g。

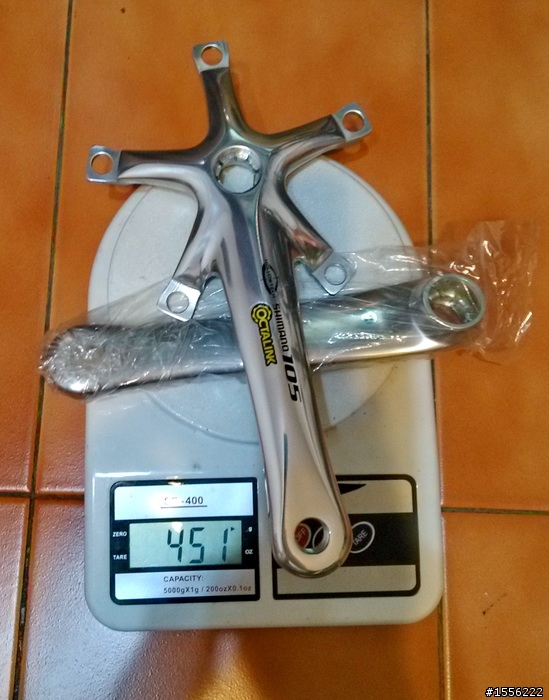

腿重也只有451g


後來發現不配車色,加上看到一款FSA SLK 3盤的一體牙盤,腿長還是165mm的,這貨以後應該更難找了,果斷敗下去。雖然目前是單盤設定,也預留了以後升級雙盤的可能。

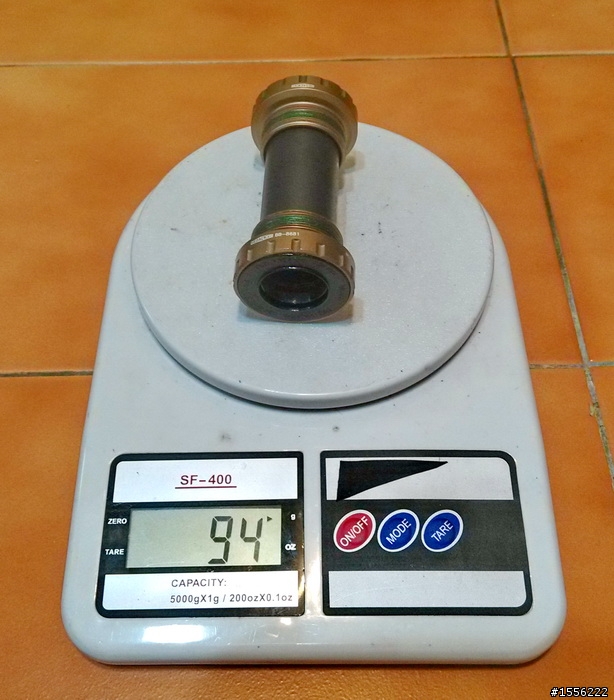

中軸重量94g

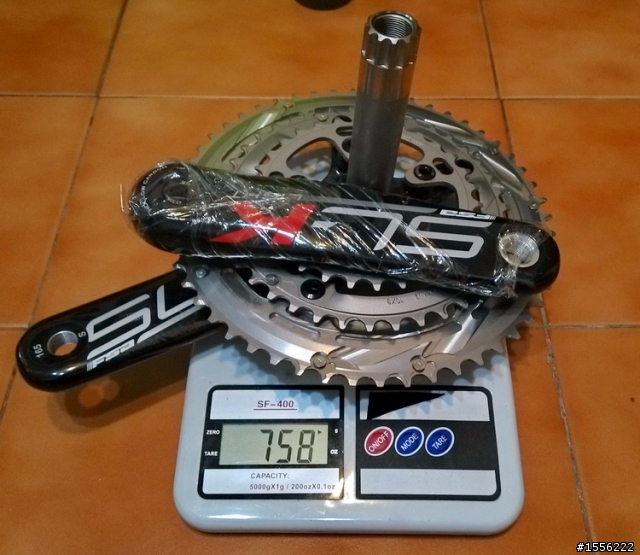

大盤全重758g

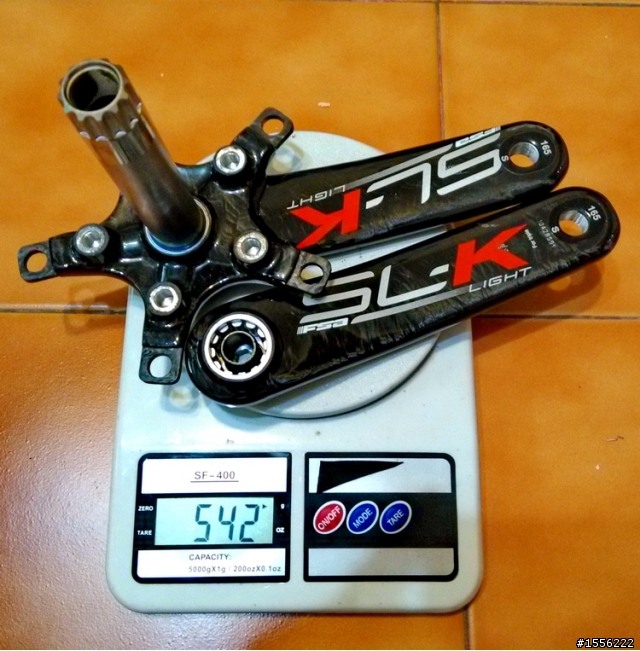

曲柄的重量是542g,不算重,也不算輕。165mm的曲柄愈來愈難找了

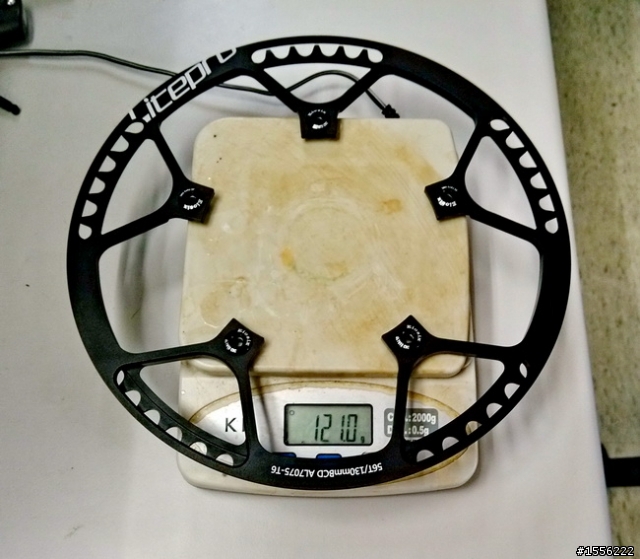

齒片用的帶護盤的新款litepro 56T,重量含單盤釘121g,很輕。
輪組,輪組絕對是個減重的大部頭,不得不重視!

從對岸那邊訂了整個355輪組的材料,XR240、DATI花鼓、DT 1.8鋼絲、鋁帽,這些零件大部份都台灣做的,台灣確買不到,實在是太怪了。

花鼓重量不錯,前花鼓重量:74克,后花鼓重量184克,忘了拍照!

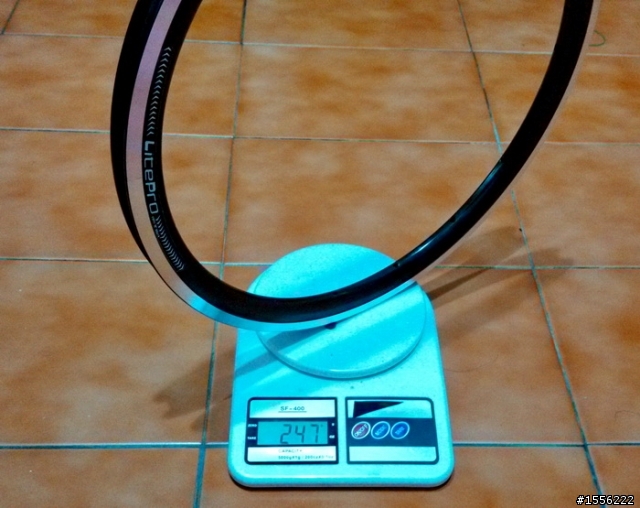

前輪圈16孔,重247g

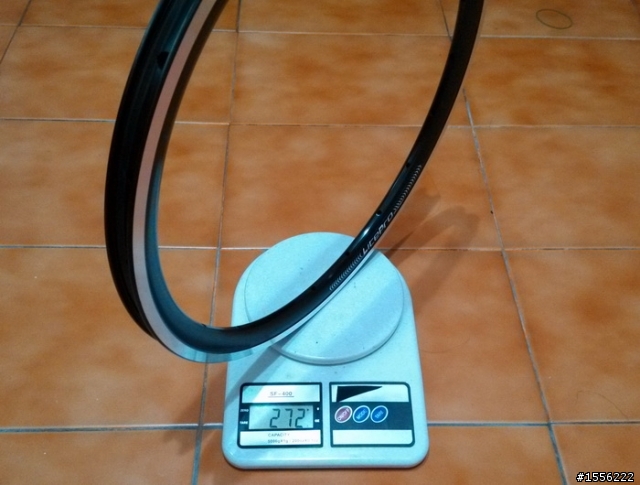

後輪圈20孔,重272g
怪,孔更多不是應該更輕才對,怎麼比16孔還重25g,這誤差也太大了。

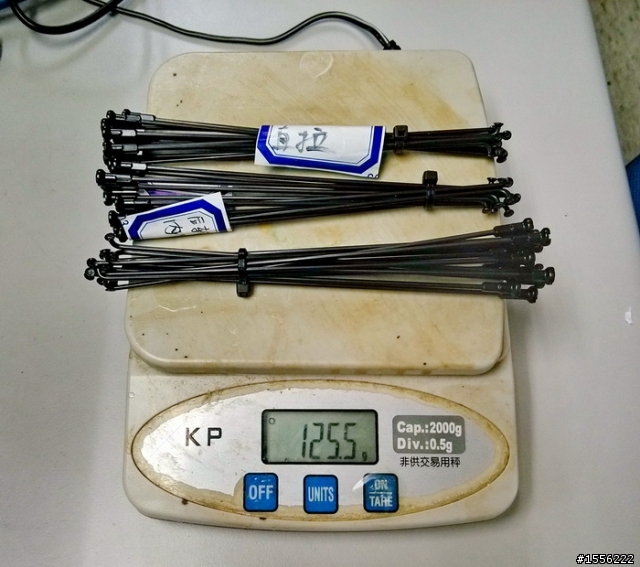

輻條一車份,含鋁帽125g


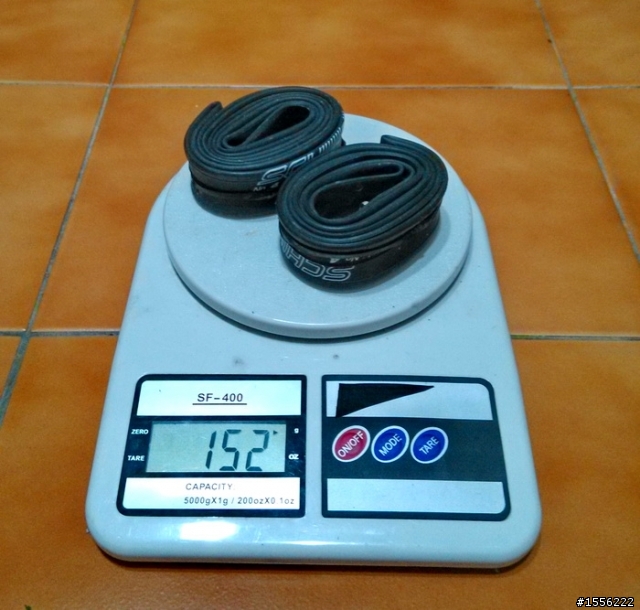

內外胎,沒什麼特別的,可折口交胎,一輪175g,內胎一輪75g

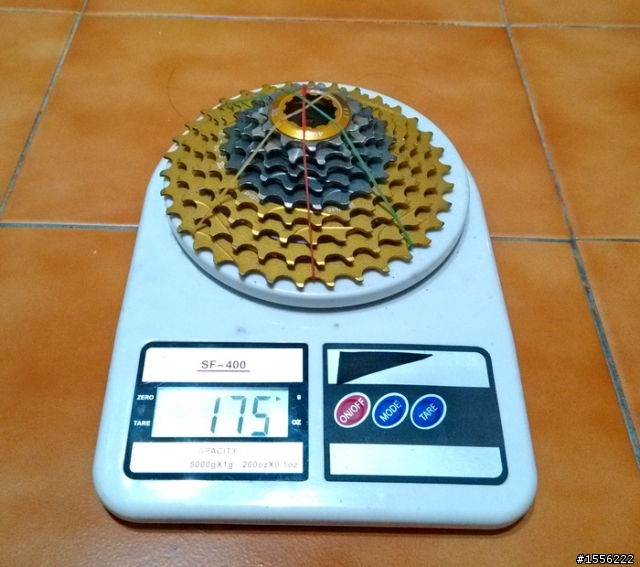

此回玩玩鋁飛輪,收了個二手KCNC 11-34T 九速飛輪,重175g。

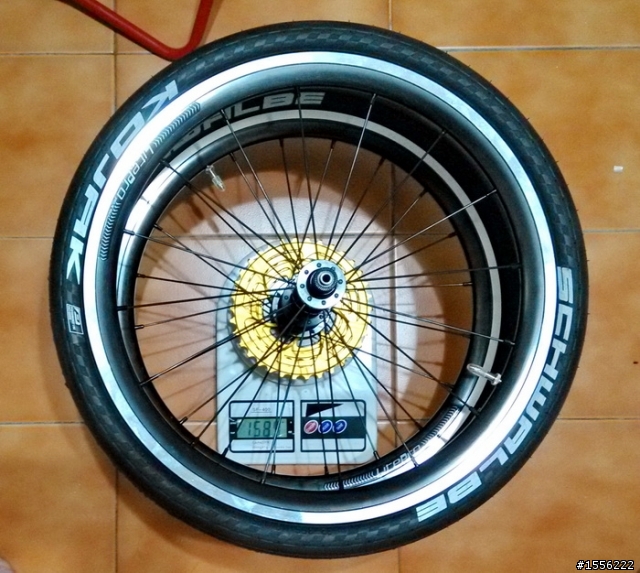

新輪組總重1589g,含輪組、內外胎、膠粒胎墊、飛輪。

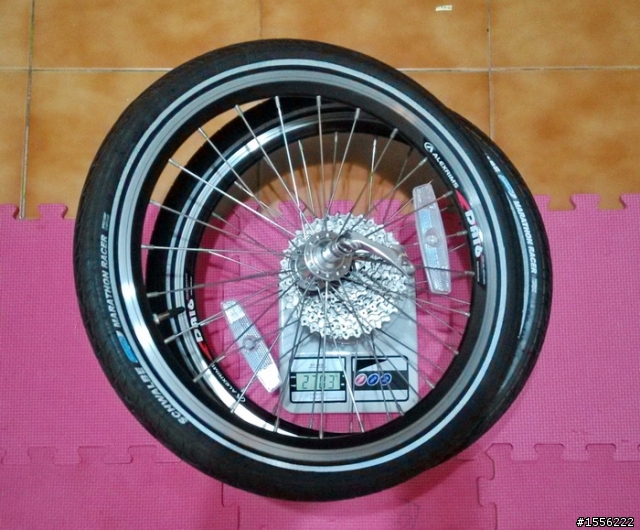

原廠秤錘級的輪組含飛輪、快拆、內外胎總重2703g。

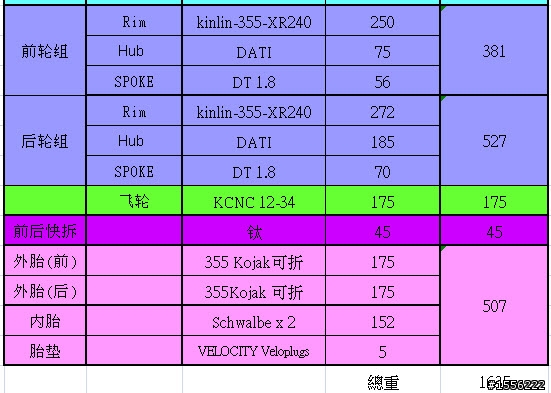

新輪組重量配置表。

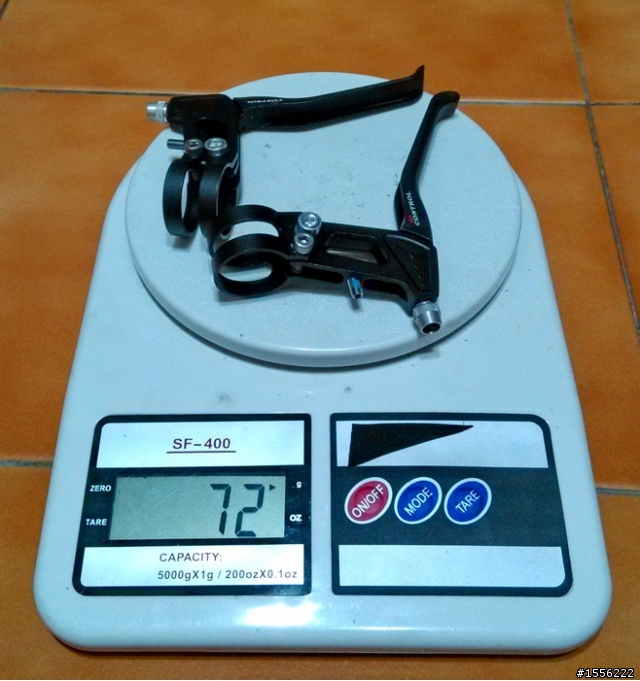

剎把, Tikit上用Redia的,不好用,換個牌子試試,Mr. control,長度較Redia長,重量72g,調試完手感還不錯。

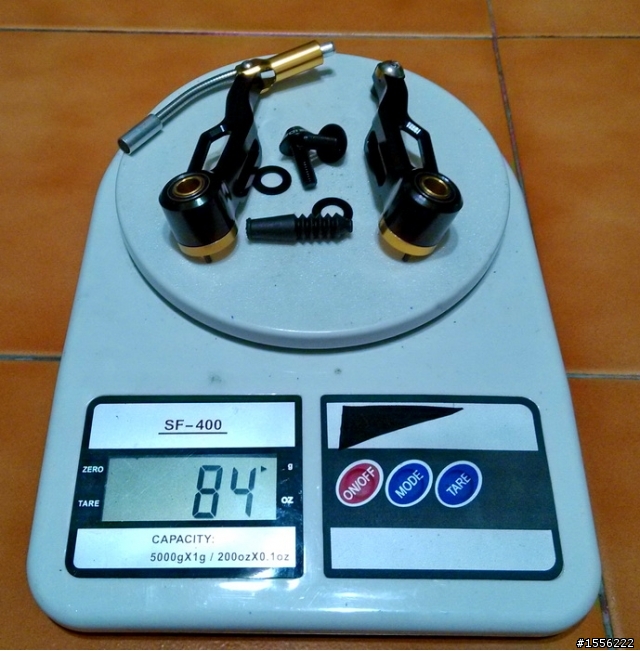

V夾,用了Redia短臂,感覺不差。重量一輪84g,不含剎皮。


直把,碳包鋁,從58cm的99g,截到54cm的92g

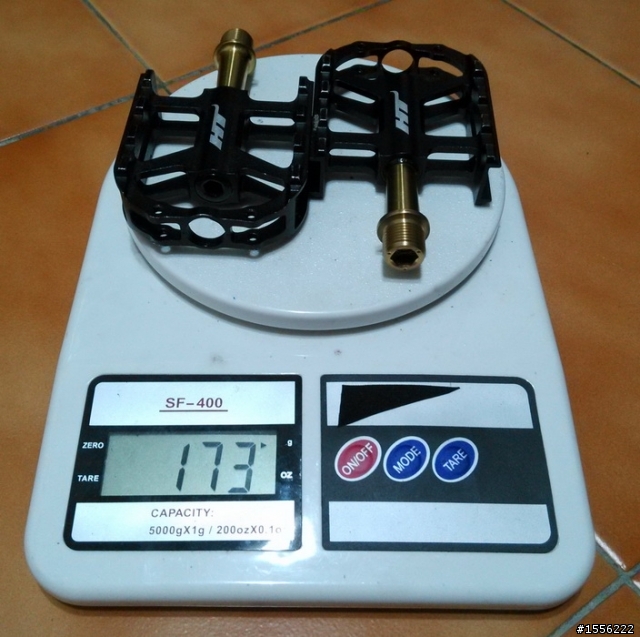

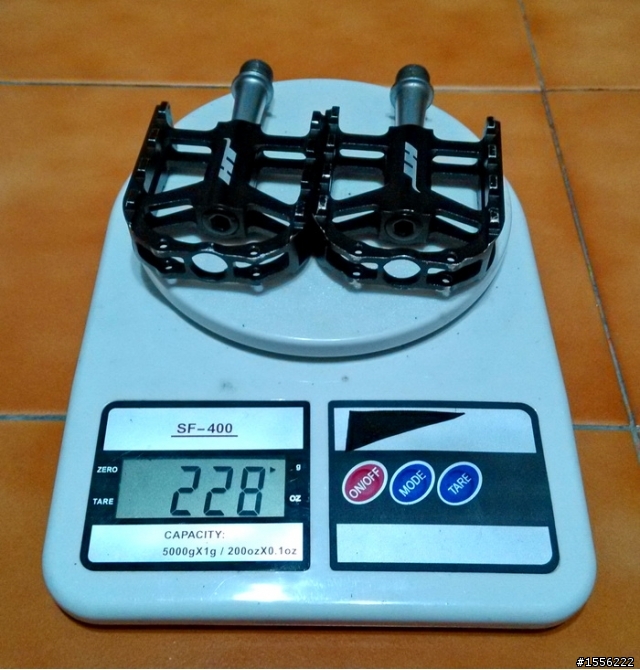

腳踏,換了鈦軸,重量由鋼軸版的226g,降到173g
鋼軸


鈦軸

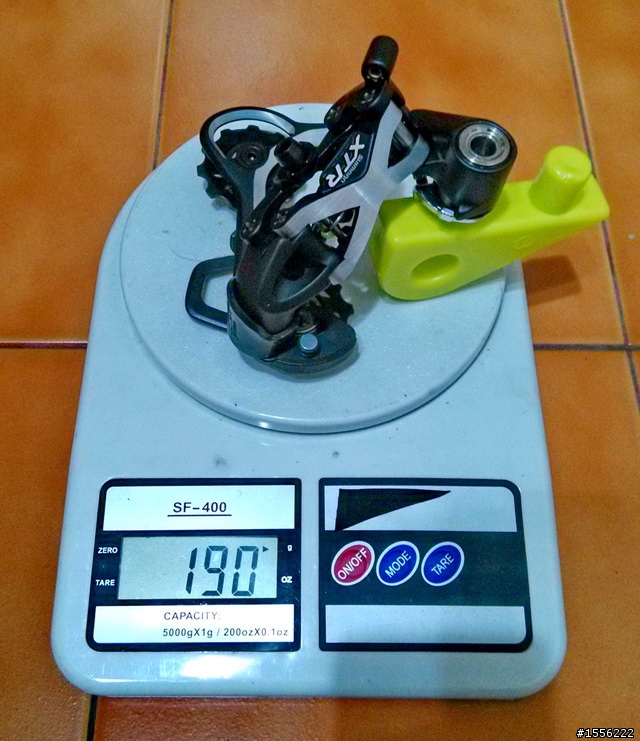

後變XTR M970短腿反拉,換了一個鎖尾勾的鈦樞軸,減了7g,190g


做一下總結
1.目前車重已與tikit差不多了,騎起來的感覺也是我熟悉的輕快感。改天把tikit與Birdy這兩匹馬一同拉出去,好好PK一下。
2.若要說還有什麼不滿意的,就是鏈條的齒感了。

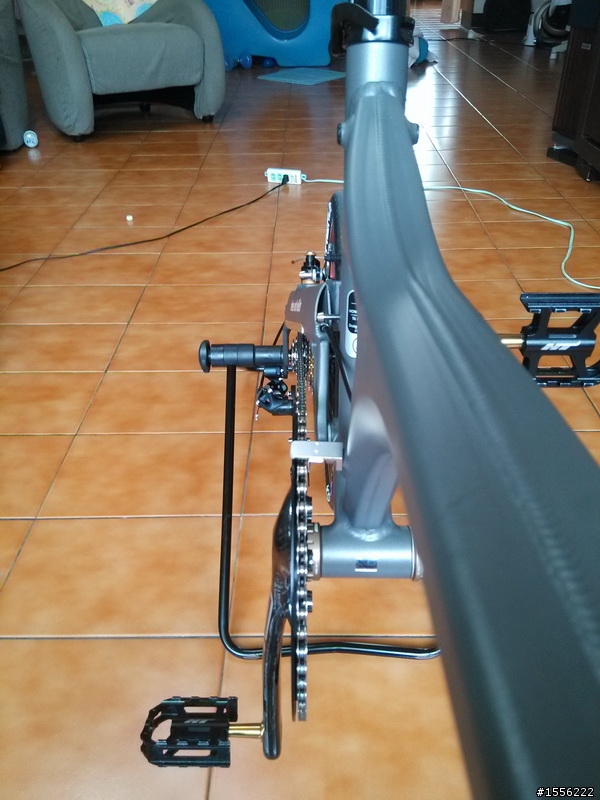

先看一下鏈線,筆直的時候是對準第三飛


這帶護盤的齒片,裝上曲柄的位置,應該算是在第二盤處。
把鏈條切換到最大飛32T,鏈條離車架還有2mm左右,不會打到。


這位置算是合理的吧,但是在最後兩飛,確感覺齒感頗重,不知是什麼原因。
這齒感是我的5輛自行車中最嚴重的,直覺與飛輪及litepro齒片有很大的關係。
另一個原因,最大飛時,鏈線也頗為傾斜。Birdy就是這樣的嗎?


暫時就這樣了,完。
你真變態XDDD
好樣的

harvey.hung wrote:
前前後後折騰了快二個...(恕刪)
天啊~幾乎全部都換光光了吧!!!

視覺上的線條確實有了整體感,漂亮!!
Koei
在harvey.hung的巧思下,整台車變的太棒了!
Litepro 的齒片也意外的好看~
^_^Y
這車子改得很好看, 整體很和諧. 還有手工加工手藝, 都是一流的.
看起來~輪組還可以偷不少~~

輪組多重?

s0140545 wrote:
看起來~輪組還可以偷...(恕刪)


輪組重908g,應該沒什麼水分可以減了吧!

換鈦鋼絲,及輪框或許可以,不過C/P值極低。
