想改裝Dahon 老款HA-061的鐵製豎管

howerc
個人積分：6分
文章編號：30850103

6分

樓主

2011-09-24 17:10

想將老HA-061的鐵製,無法調整高低的豎管改為在市面上買的到,鋁製而且可調整的豎管,

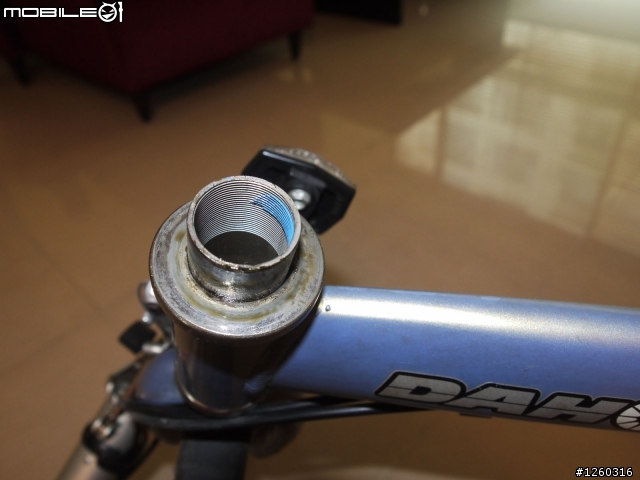

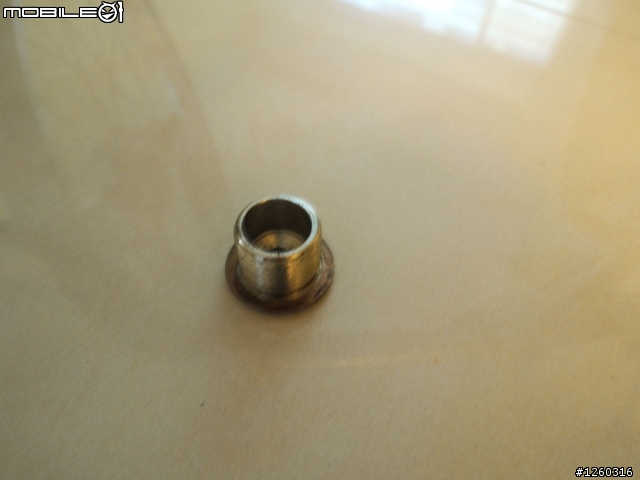

參考幾款DAHON高街車型的鋁製豎管,好像都不合用...主要是這台的前叉是內牙式的(內徑約24.5,外徑28.6),露出頭碗的長度又只有16mm,一些市面上買的到的改裝折疊豎管好像都套不上...

不知道有沒有車友有改裝過的經驗,麻煩指導一下方向
想改裝Dahon 老款HA-061的鐵製豎管

2011-09-24 17:10 發佈

文章關鍵字 Dahon 老款鐵製豎管 061

tomokatsu

tomokatsu
個人積分：4分
文章編號：30850532

4分

2樓

2011-09-24 17:50

howerc wrote:
想將老HA-061的...(恕刪)

我剛剛拿了一支06年JXP拆下來的豎管量了一下
內徑約24.5,外徑28.6都0K
至於頭碗的長度又只有16mm也差不多
一般DAH0N的車這種地方規格應該都一樣吧
-------------------------------
沒錯市售及網拍上的那一種型式的
DAH0N的車沒辦裝
除非你連前叉頭碗都改了
你要保留前叉又想改立管
只有找DAH0N原廠的立管

sorbong

sorbong
個人積分：14分
文章編號：30850584

14分

3樓

2011-09-24 17:54

howerc wrote:
想將老HA-061的...(恕刪)

SP8那種豎管可以直上，便宜又好用。

tomokatsu

tomokatsu
個人積分：4分
文章編號：30850766

4分

4樓

2011-09-24 18:10

sorbong wrote:
SP8那種豎管可以直...(恕刪)

Sp8的豎管應該合用,不過並不便宜好像都要二張小朋友

howerc

howerc
個人積分：6分
文章編號：30992532

6分

樓主

2011-10-01 9:38

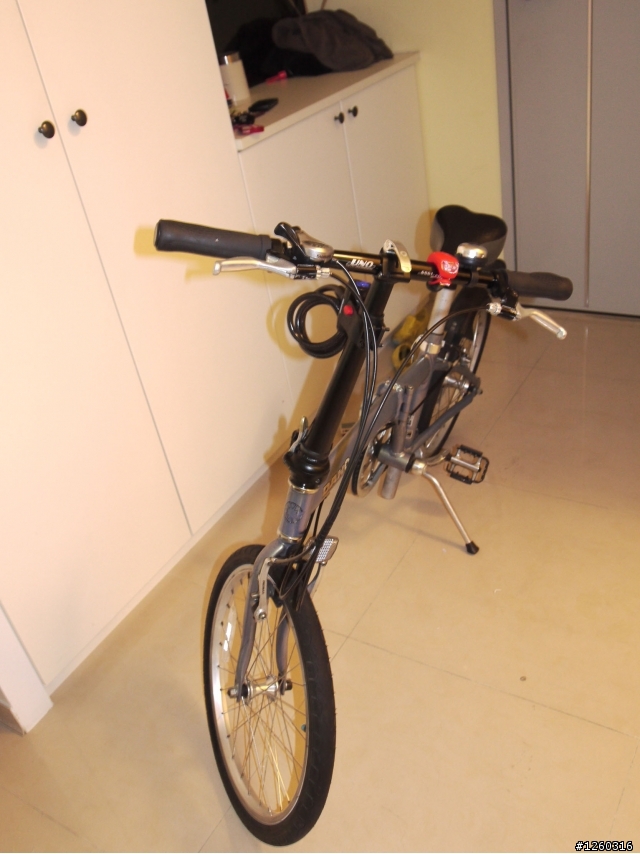

感謝tomokatsu兄上星期特地從台北騎到鶯歌,並"就甘心"的將原來Dahon JXP上的鋁合金豎管廉讓給小弟並親自確認可裝性....

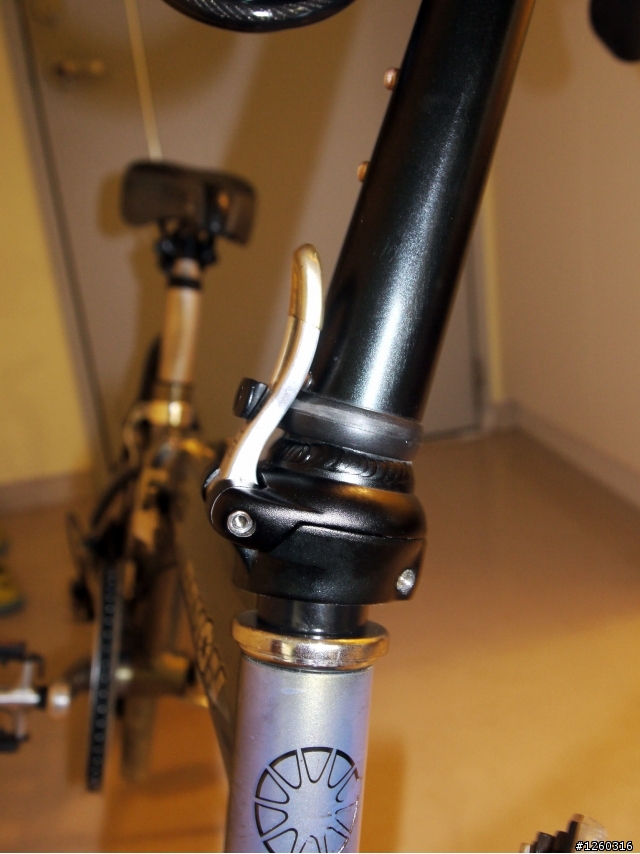

回家實際安裝後,發覺還是要搭配一些小修改,否則無法直上....

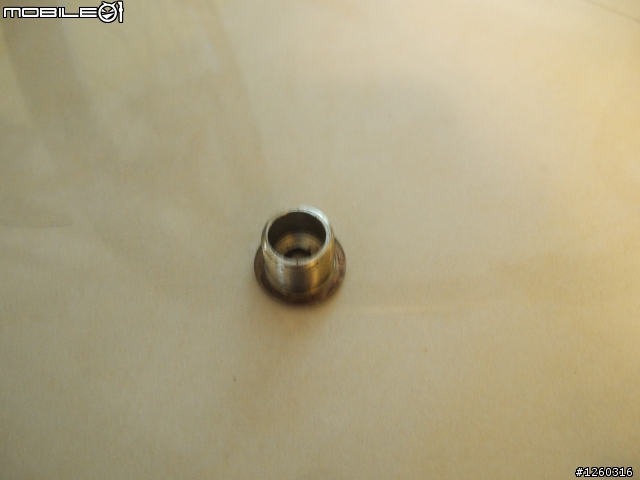

1.jxp前叉高出頭碗的長度應該比ha-061為低,所以需要加一個鋁合金墊圈,尷尬的是10mm太多,5mm太少....可能須另行加工

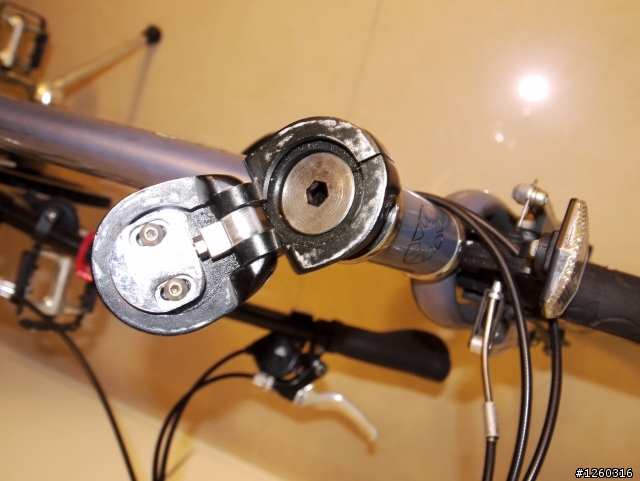

2.目前是先加10mm高墊圈,再將5mm墊圈套在內六角鎖緊螺絲與前叉螺紋內管間,將豎管確實的向下壓緊
後,再將5mm墊圈拿出 (如不拿出,摺疊豎管無法闔上...),再利用側邊螺絲鎖緊定位.

3.jxp內六角螺絲的牙徑與ha-061不同,不過ha-061的螺絲可以準確的放入豎管底端,所以還好,不致成為問題

4.目前感覺頭碗還是沒有鎖得很緊,可能要找2mm或3mm的墊圈鎖在豎管內才能確實迫緊.

tomokatsu

tomokatsu
個人積分：4分
文章編號：30994219

4分

6樓

2011-10-01 11:42

因為底部墊片面積不夠大無法有効支撐住,所以才會愰
先解决龍頭墊片的問題為要

tomokatsu

tomokatsu
個人積分：4分
文章編號：30994380

4分

7樓

2011-10-01 11:53

howerc wrote:
4.目前感覺頭碗還是沒有鎖得很緊,可能要找2mm或3mm的墊圈鎖在豎管內才能確實迫緊.

因為底部墊片面積不夠大無法有効支撐住,所以才會愰
先解决龍頭墊片的問題為要

tomokatsu

tomokatsu
個人積分：4分
文章編號：30994515

4分

8樓

2011-10-01 12:04

howerc wrote:
感謝tomokats...(恕刪)

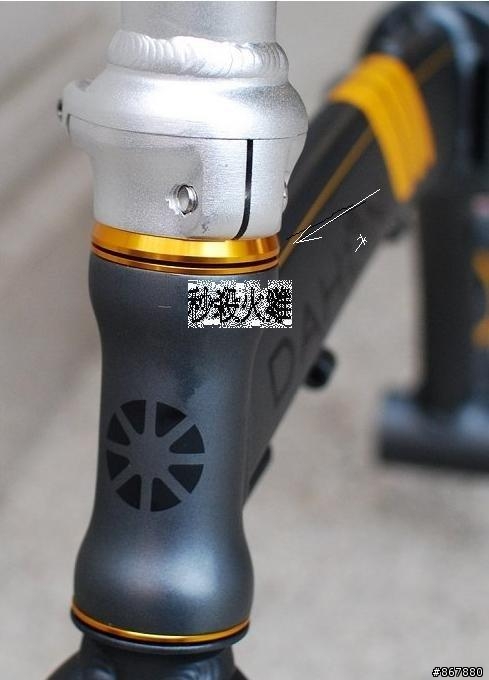

又看了一下墊片是有套上
但無法撑住豎管底部外徑50mm
拿你的油標卡尺
去鋁材店看有沒有合適的
內徑28~29mm外徑50mm以上的圓管
請他切一塊
回來自己再加工一下

還是去找鐵製的華司(有很大片的)
要去專門的店找
方法很多的
---------------------
還是有認識有CNC車床的朋友
最好不過一定可以解決
---------------------
對了!還有一個辦法

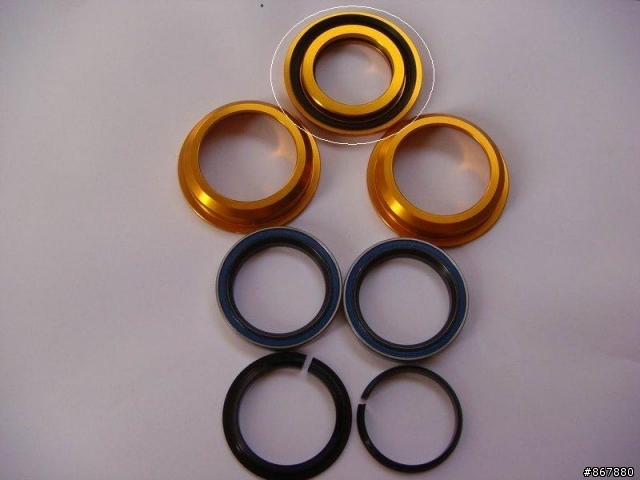

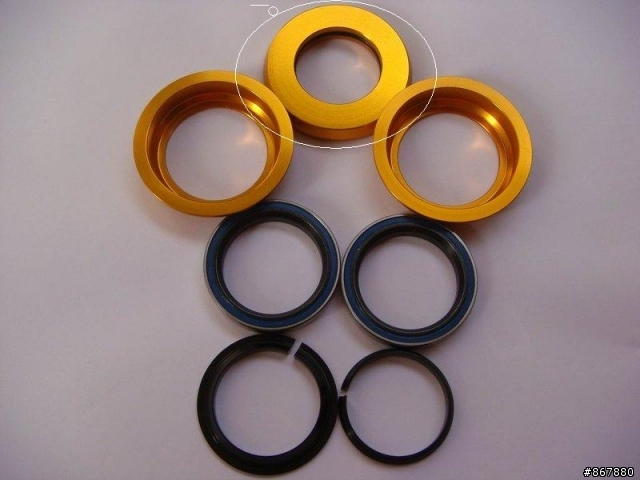

去城市綠洲問一下
看有沒人更換頭碗
留下舊的不要的墊片
好像外徑就是50mm內徑28.6厚約6mm
舊的新的上面都有一塊墊片
