一個錯誤的示範【關於輪組的偏心孔】

有一天,收到車行送來一個輪子,車行說只要校正......
一看......這不只是校正的問題喔

這是一個編輪時,很需要注種細節的框
孔的製程有偏心(偏一邊)

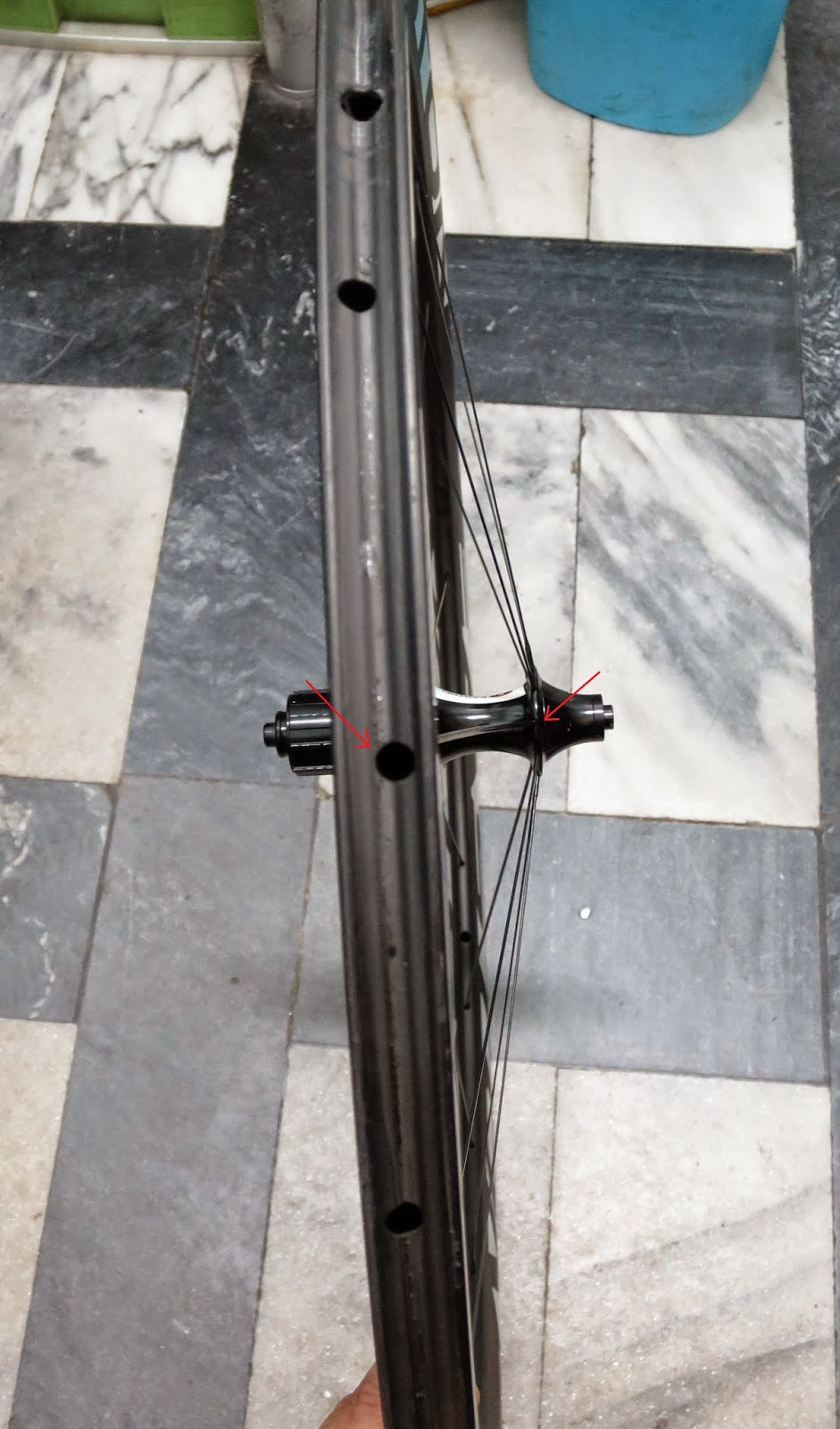

下圖就是原編輪者很嚴重的錯誤


原編輪者輪框上靠右側孔剛絲穿到花鼓右側
靠左側孔剛絲穿到花鼓左側
這是個錯誤的編法。




這輪子本來只是拿來要調整(校正)而已

但是因為這個超級大錯誤(像說這麼有氣質的輪框),只好整個拆掉重編一次....

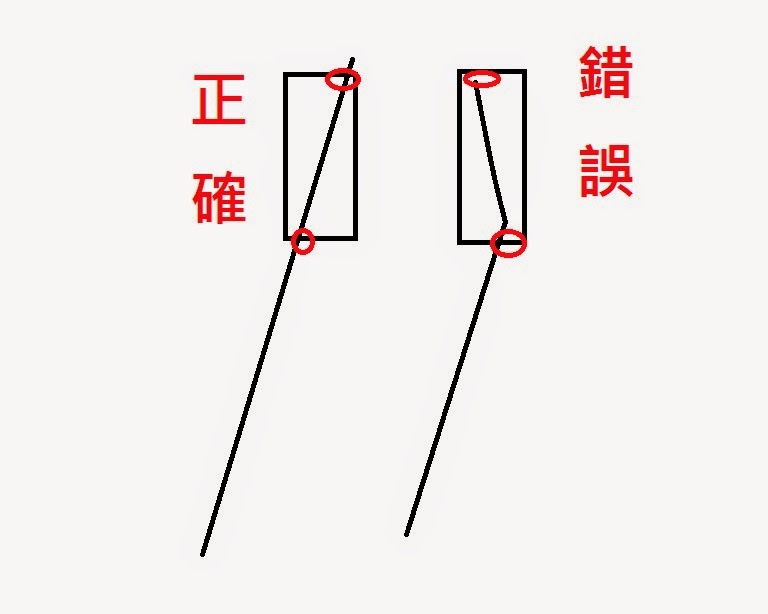

簡單的用下圖解釋一下:輪框孔在右邊,剛絲剛好斜插到對角,而不是穿進去給它轉個彎再拉到花鼓



這圖很明顯,這個孔的走向是往右邊的剛絲


剛絲穿出來有一個很大的轉彎




拆下來重編,連頭都錯

居然用下面一般鋁頭


隱藏式就應該使用專用的頭
這不是省不省錢的問題?
2014-11-10 14:53 發佈

CPU599 wrote:
一些比較注種細節的框...(恕刪)



看來這輪組的鋁頭問題 並非是單一個案.....


挖洗"山姆叔叔"啦...
祗是傾角的問題吧,圈不是偏心圈
Seor wrote:
祗是傾角的問題吧,圈不是偏心圈



Seor wrote:
祗是傾角的問題吧,圈...(恕刪)


嗯!不是偏心圈,是偏心孔而已
BLOG http://mpsevo.blogspot.tw/
重大失誤...

這是Easton原本就編錯了,還是拆掉重編時的錯誤?

話說拿一般鋁頭取代隱藏式鋁頭會讓鋼絲的螺牙露在鋁頭外面,因為外露的螺牙是應力集中點,會導致鋼絲容易斷在此處。山姆大的照片中可清楚看到,左側隱藏式鋁頭的螺紋從2mm左右才開始出現,所以鋼絲牙不會外露。

有些輪圈在外胎那一側的開孔雖然是在中央,但是鋼絲孔的鑽孔方向是斜的,所以我遇到沒用過的輪圈,都會先測試一下輪圈鑽孔有沒有方向性。
前幾天才在捷輪的FB看到鄭老闆在抱怨Easton的框...好像也是差不多的情形?

givemelightbike wrote:
重大失誤...這是E...(恕刪)
..........
我猜是重編的錯

因為第一孔跟一般編剛好相反
BLOG http://mpsevo.blogspot.tw/
