關於坐墊SETBACK的問題(修正）

177分

樓主

2014-10-31 17:10

關於車子設定，我們知道BB到坐墊前端的水平距離是一重要的指標，
但不同的坐墊長度不同，如何精確設定坐墊的SETBACK值。

抱歉我原來的OFFSET是錯誤，應是SETBACK。感謝指正。

2014-10-31 17:10 發佈

文章關鍵字坐墊 SETBACK 問題

9751分

2樓

2014-10-31 17:16

我用 Toupe、Romin、ANTARES 時都採用 5 cm
但用 Arione 時採用 4.5 cm
其實我不太懂 Arione 前端做那麼長是要幹嘛

PANCA

0分

3樓

2014-10-31 17:47

我以為Offset值是坐墊設計上理想的坐骨位置中心點和座管中心線的最短距離
這樣一來若是依Offset值來設定坐墊位置，無論坐墊前端設計是長是短都不會有影響

9751分

4樓

2014-10-31 18:02

PANCA wrote:
我以為Offset值...(恕刪)

你講的 offset 跟樓主講的 offset 是不一樣的東西
其實你講的才是對的，樓主錯用了 offset 一詞
樓主所講的是座墊前端與 BB 軸的水平距離

38分

5樓

2014-10-31 18:03

PANCA wrote:
我以為Offset值...(恕刪)

座墊鼻尖位置相對於BB的鉛垂線拉出適合此車主的虛擬立管角, 當車架的真實立管角不同於此虛擬立管角時, 如果座墊前後移動之後都還沒辦法調到此虛擬立管角的位置或是位置太極端, 就須要有offset的座管.

HHX

693分

6樓

2014-10-31 18:10

silver mondeo wrote:
關於車子設定，我們知...(恕刪)

這叫setback。就只是個參考值，同一個坐墊前後移可以參考，不同坐墊恐怕不能通用。假設你換了個坐墊，這個數據也可能要跟著改。

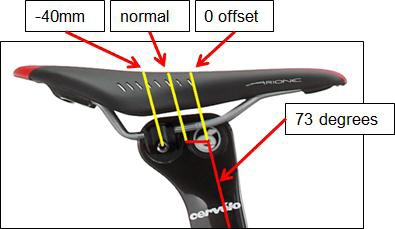

offset是座管末端後彎，用以補償座墊後移量的數值。

zero offset

若座管無offset，下圖的座墊恐怕調不到如圖的位置。

250分

7樓

2014-11-02 11:09

自刪~~~
