包含車頭碗及坐管束子等 約1500克 (由公園牌出品的秤所得的數據)
首先架上工作台
不能免俗的來張 美國國旗的照片
正面照 與liq版本caad9的差異是 前叉有打 cannondale 且為 上1.125吋 下1.5吋前叉上柱
supersix himod(代理商表示 himod 是經過高壓將纖維擠壓的更緊密 故強度更高)

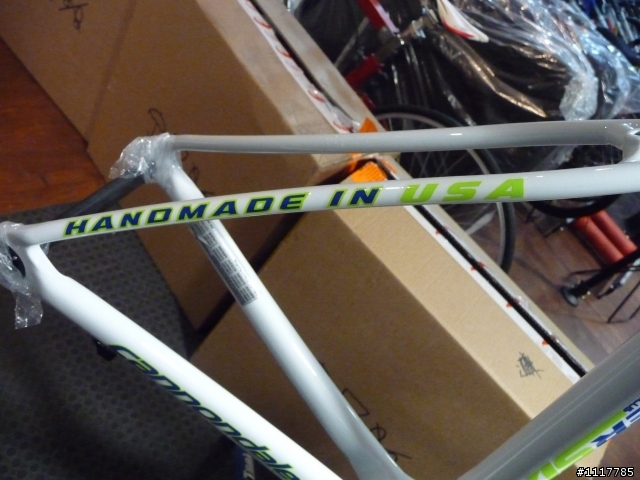

oh ya ~ 手工made in usa
肥的要命後下叉 及護片

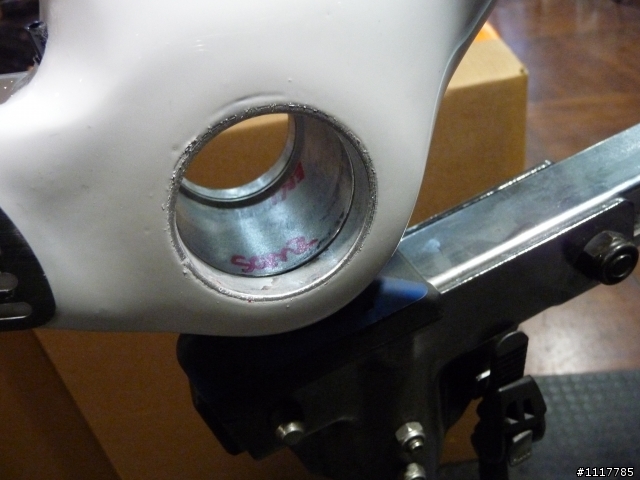

現在通稱的BB30 也就是早期cannondale 的SI系統
大理石花的 錐形環
CANNONDALE BB30 齒盤的代表作 現役 HOLLOWGRAM SL
齒盤+左腿+BB =550克

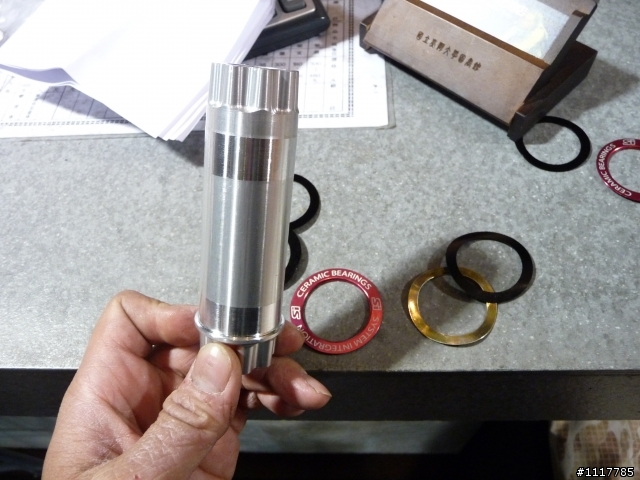

本月最新採購的 BB30 培林安裝工具 由ENDURO出品
內容物與標示相同

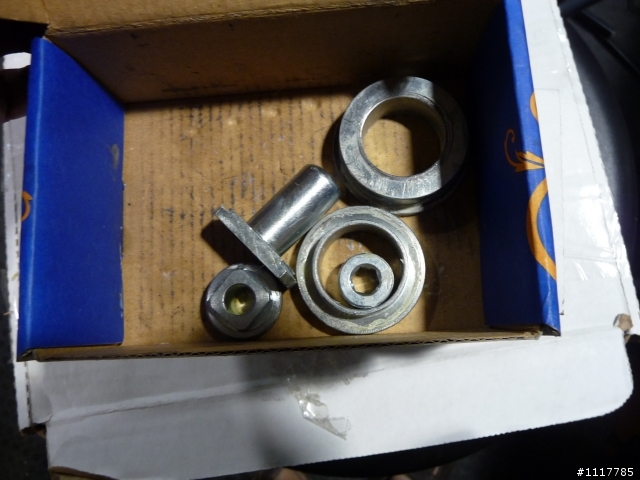

CANNONDALE 原廠的 BB30 培林安裝與拆卸工具 看起來真有點...... (需與公園牌 車頭碗逼迫工具一同使用)
CANNONALE BB30 原廠培林組件
首先將C扣裝進五通溝槽內

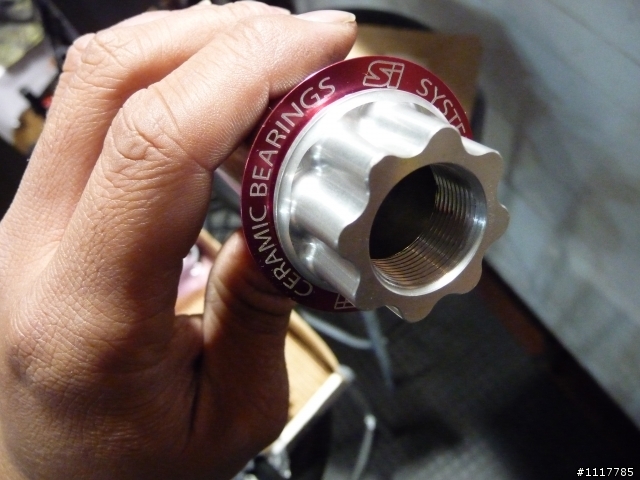

再來將培林套入工具內

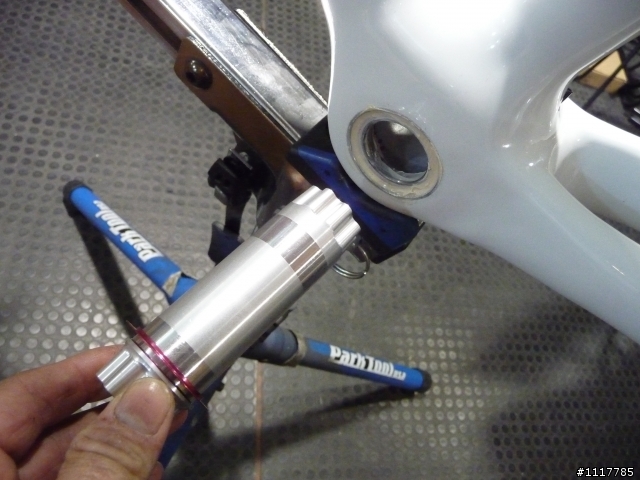

依序逼入五通內
使用原廠工具逼入 效果相同 但因要使用兩組工具 真的是太懶了
***安裝培林時 需 左與右 分別逼入 否則容易 刁角 那就真的很麻煩
順便示範一下怎麼拆
如此如此
再如此如此
然後如此如此
然後培林就退出了

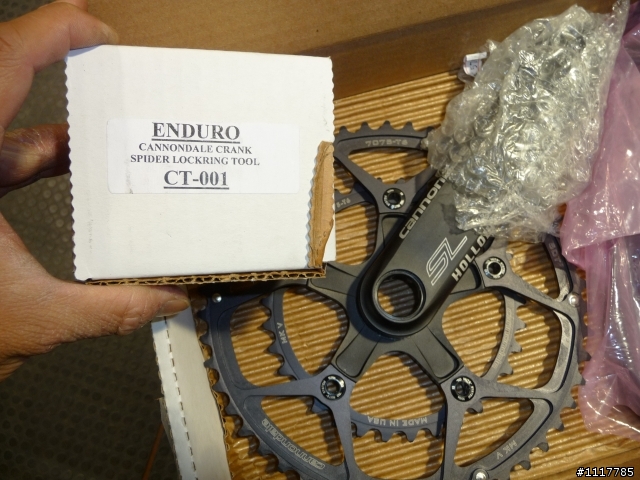

順帶一題 CANNONDALE HOLLOWGRAM SL的 爪 是可以更換的
也就是說 你開心的話 可以買一組BCD130 標準盤 與BCD 110 CT盤的爪 隨時更換
當然前提是要有工具啦
如此如此
再這樣這樣
很懶的拆 就 示意一下吧 SPIDER的後面 與工具形式
培林逼入後 再來要將軸心插入了 CANNONDALE的齒盤是三件式 而FSA則是兩件式 軸心連齒盤側
將防塵墊片裝入
黏到爆的油給他抹到滿
將軸心由 非齒盤側插入
再將三個 黑色塑膠華司 與金屬的波浪形防鬆墊片由 齒盤側裝上
(注意順序 金屬的在外 需視各家標準安裝手策而定)
最後將齒盤照磅數鎖上
CANNONDALE HOLLOWGRAM SL
