[分享]新手DIY公路車完全圖解

公路車~其實也能DIY的

只要多點耐心+多注意點細節
其實人人都可以DY的

比板上眾多高手 烏龜還是新手
今天利用假期把上次多買的零件組成成車
以下紀錄過和大家分享

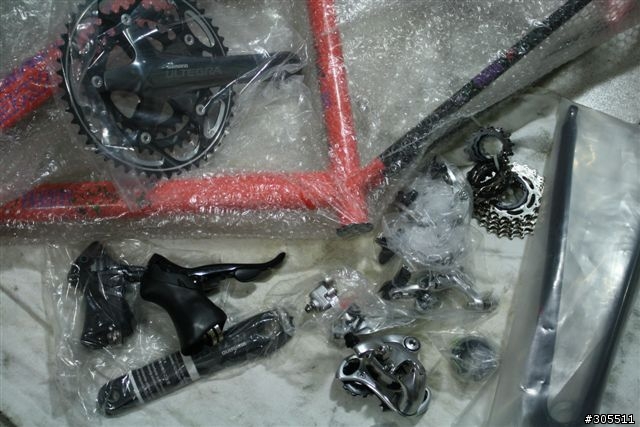

首先要蒐集零件 大抵需要~如圖 + 輪組

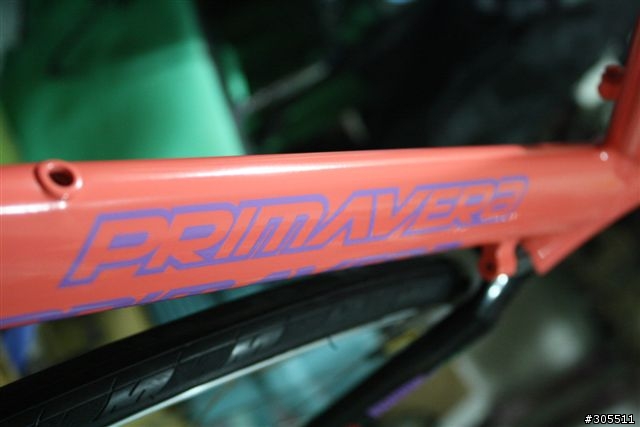

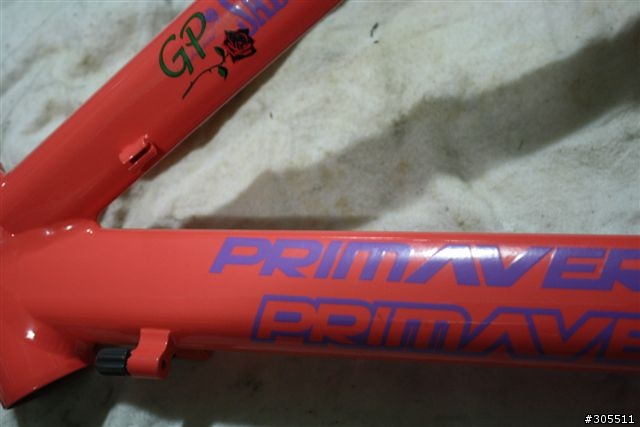

這次使用的是上次多買給女王挑剩的PRIMAVERA GP2 絕版紅色車架

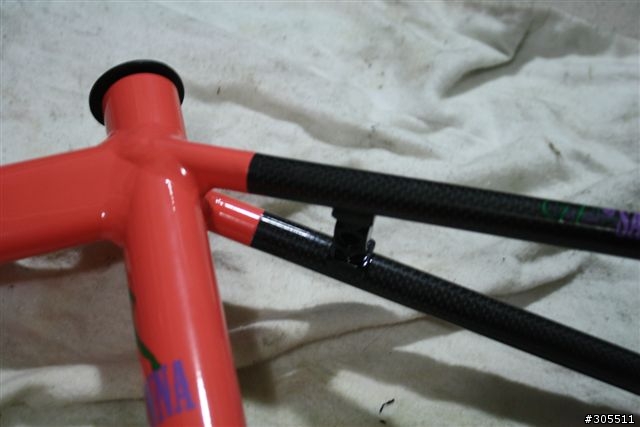

再琢璞玉全紀錄PRIMAVERA GP2之女王公路車 當時女王不愛紅的 但GP2有纖維後叉 專用女生設計 仍是好貨

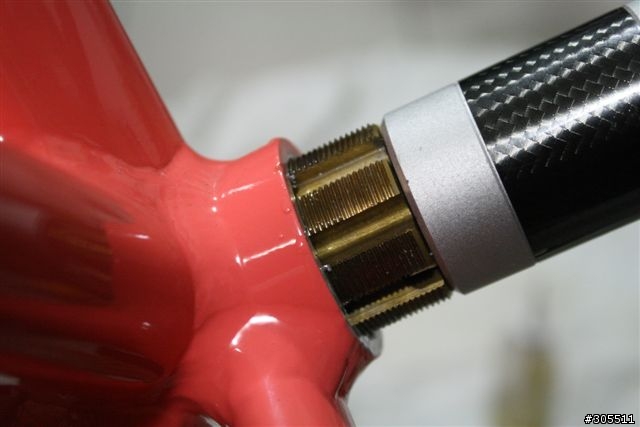

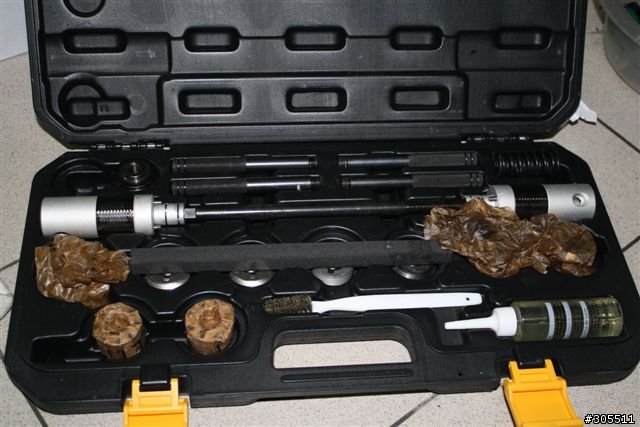

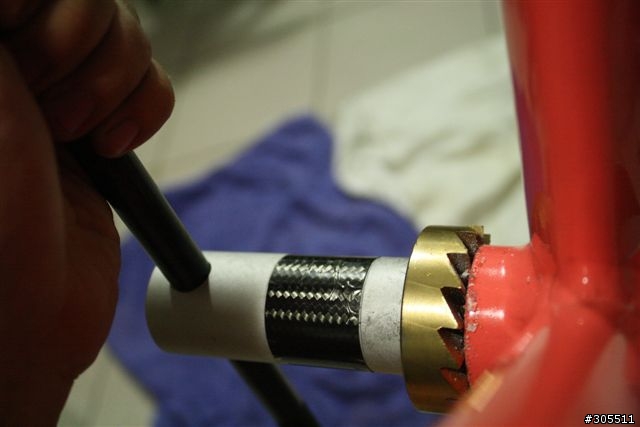

需使用铣BB工具

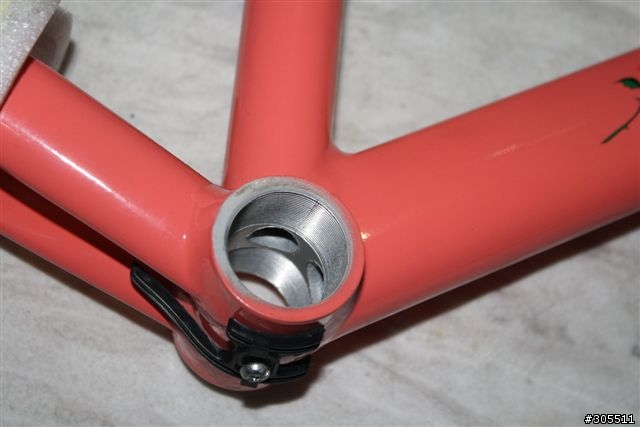

原BB處~

R~是右邊 是反牙 千萬記得別弄反了

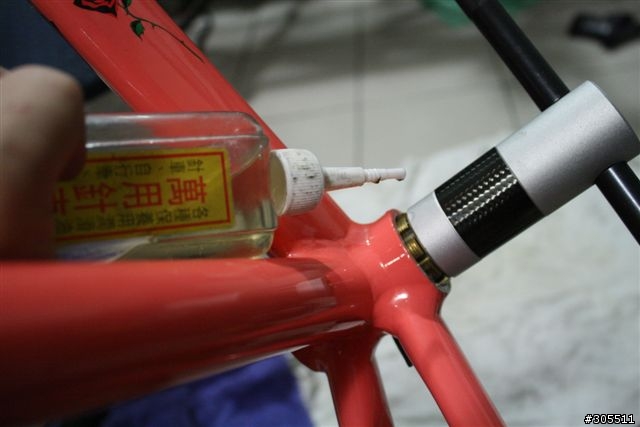

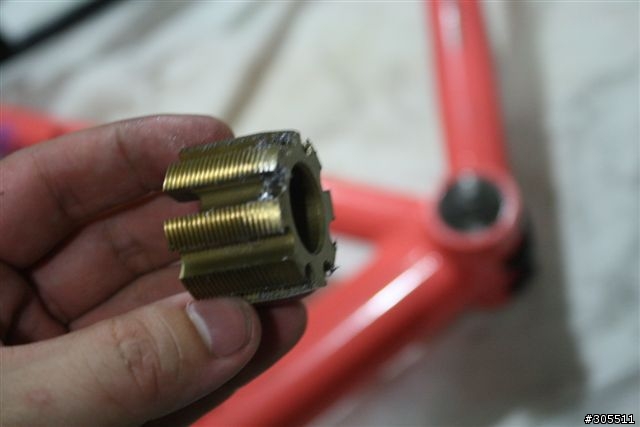

烏龜做法 铣牙時 點些針車油

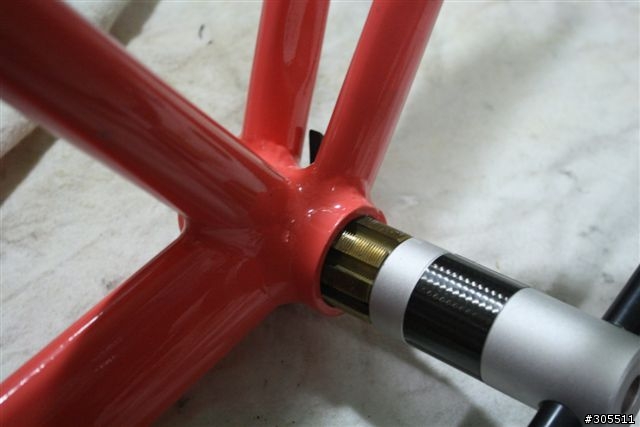

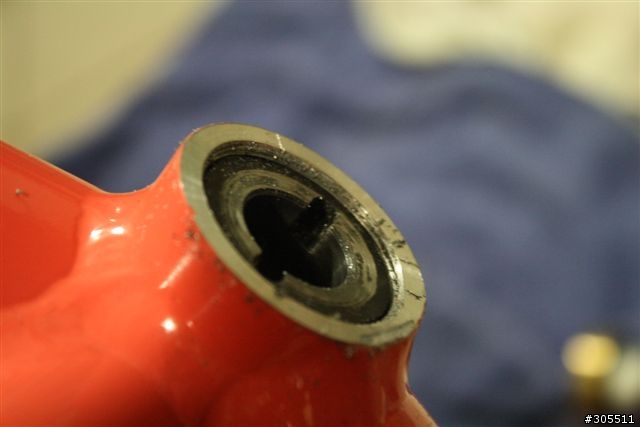

铣牙成果~這可以避免以後很多小問題

L是正牙 ~換就話說就是順時鍾鎖入

一樣也是有成果的

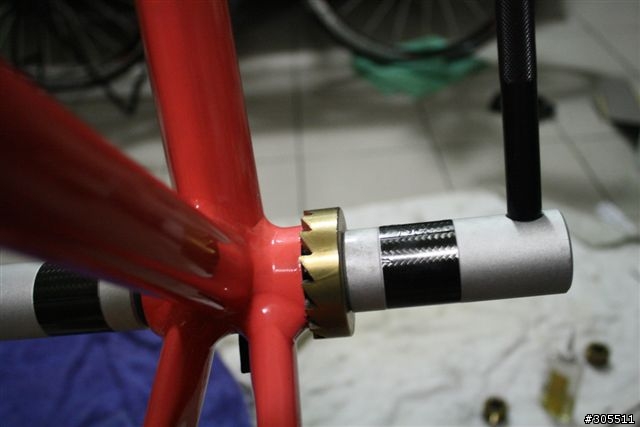

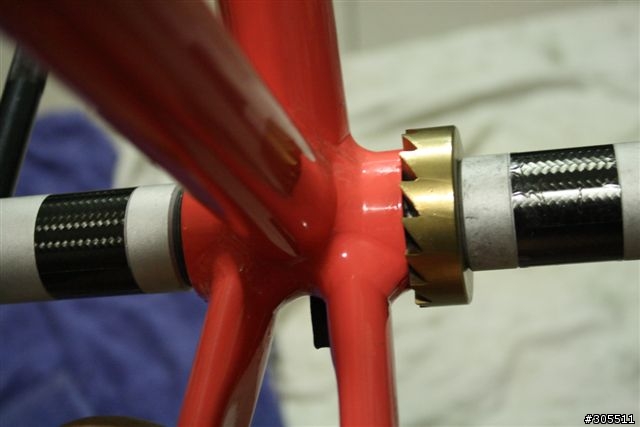

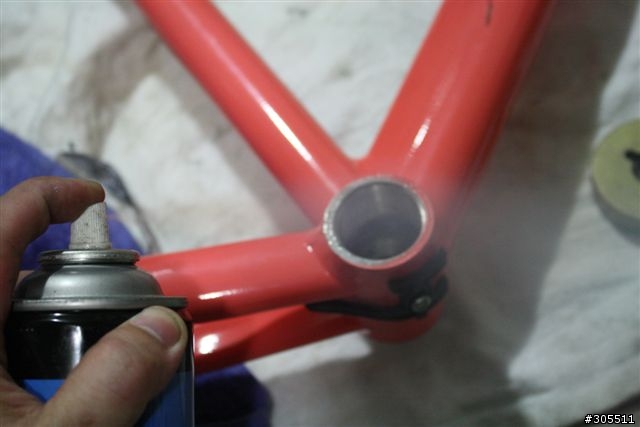

再來是把B五通的面铣平~尤其對使用一體式大盤(外掛式BB) 尤其重要 噴些噴蠟 可讓铣面更順暢 更有效率

千萬不能噴油或點油喔

轉工具只能一個方向 圖中看到的是往上方

初步成果~ 還須在努力

另一邊也需要的

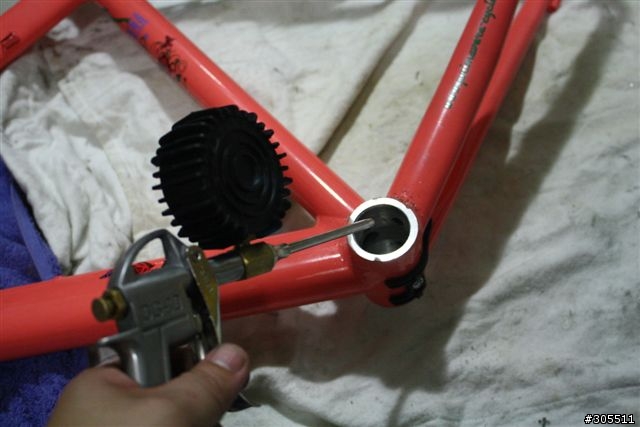

做完後~要清潔一下 烏龜使用高壓空氣 如同學家沒有可以使用牙刷清理

記得這要在處理過鎖好

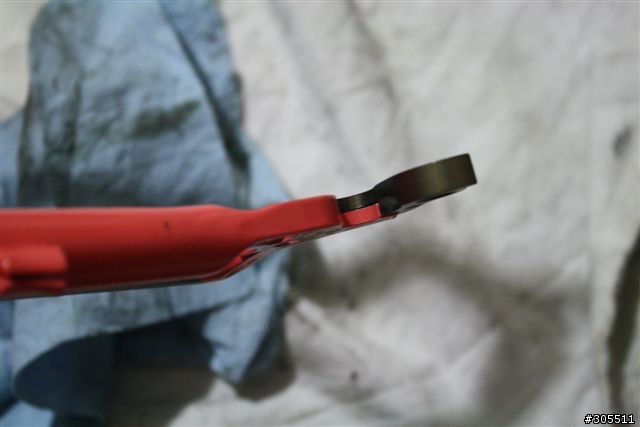

瓜勾也是~

鎖入變速調整螺絲~車架部份初步完成

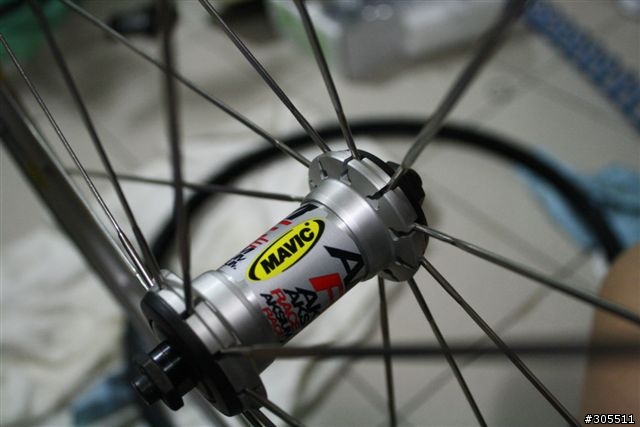

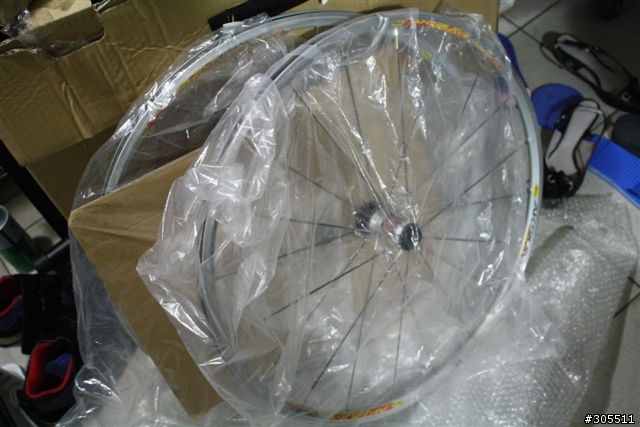

Mavic Mavic Aksium Race輪組

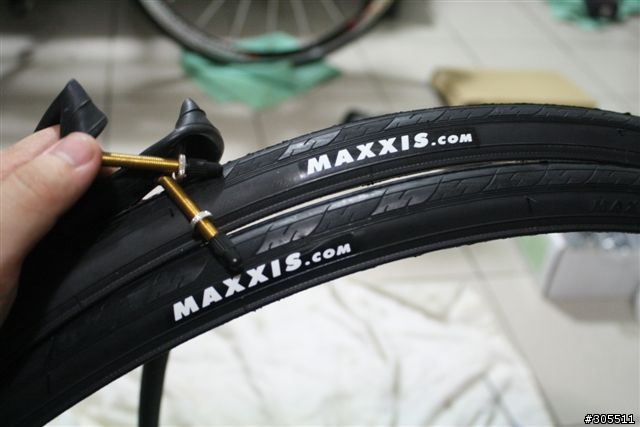

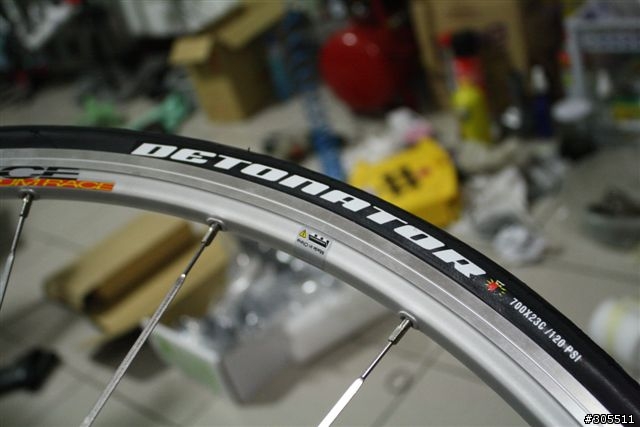

馬吉斯練習胎

便宜好用

Mavic 順暢度也是很高的~把內外胎都裝好先放一邊

頭碗~安裝 最好有專用工具喔

往下敲入

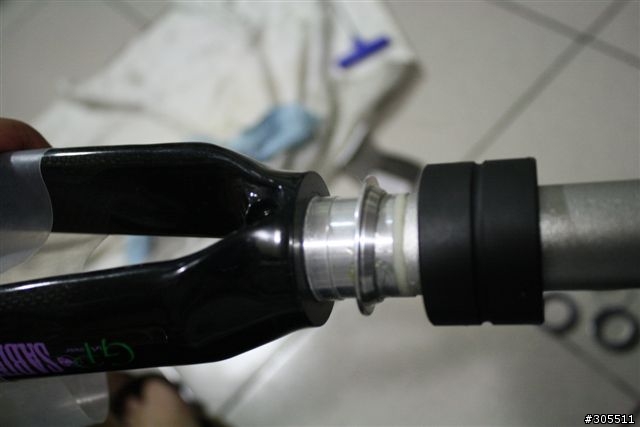

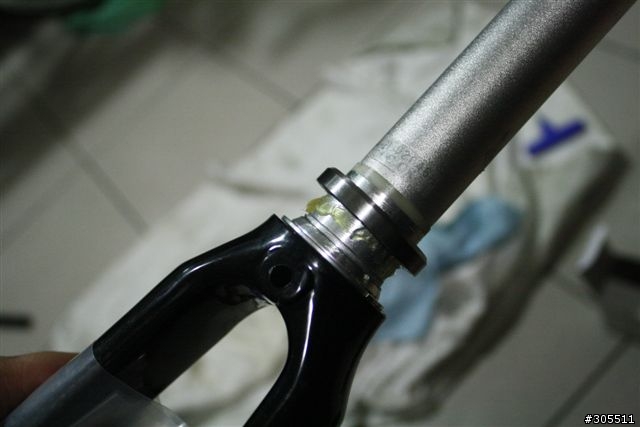

在來放置頭碗培林

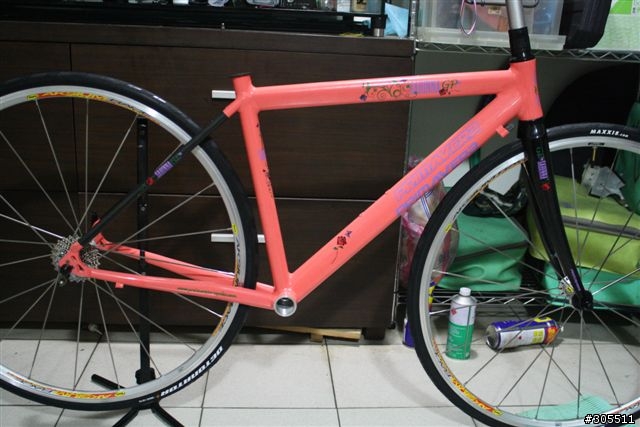

搞定後和車架合體囉 ~再把前輪鎖上

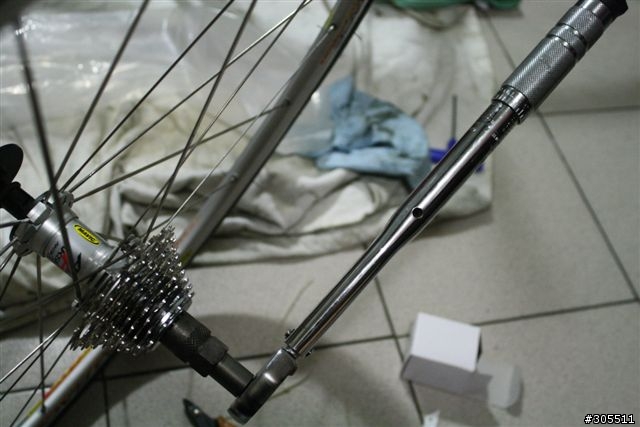

後輪是要先鎖飛輪~請使用扭力把手 記得是40nm

後輪也上車架囉

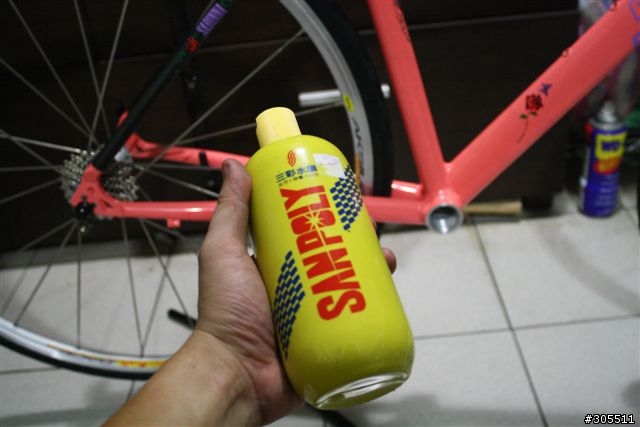

烏龜習慣~會再這時先用三采水蠟 研磨一下

雖然等一下會在弄髒 這時候研磨拿把全車架都拋光一下

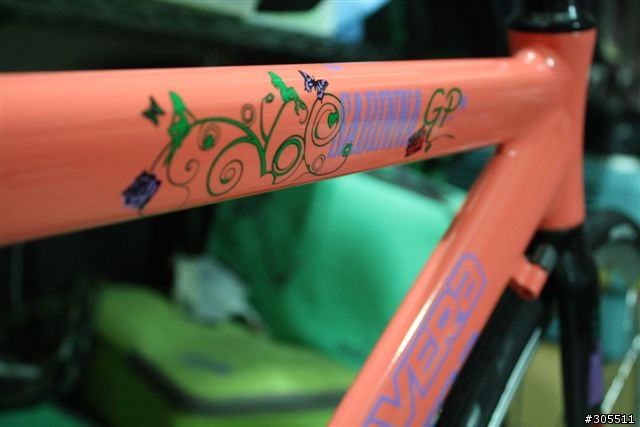

車架的質感出現囉

烏龜這次
使用舊款105+ULTEGRA三盤設定 (27速)
所以~先到SHIMANO看些文件些是很重要的

先和大家介紹~ 這裡可以看到

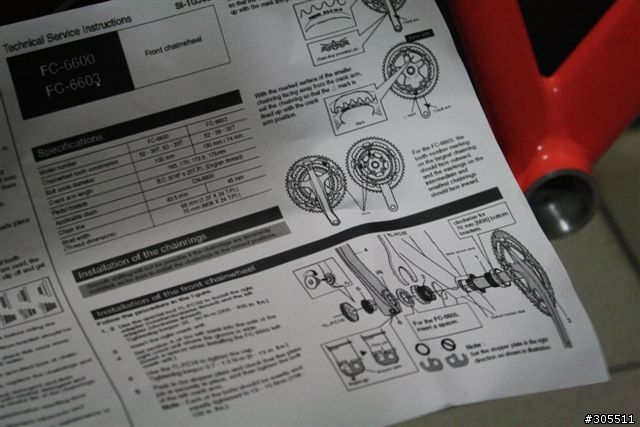

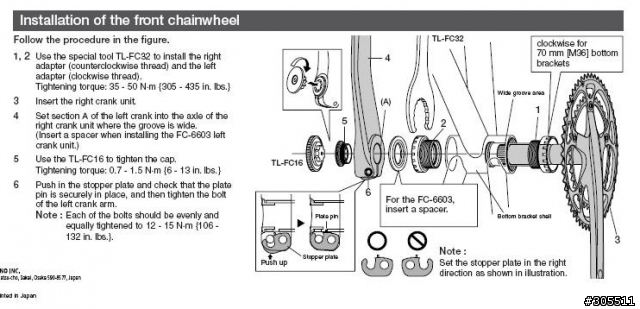

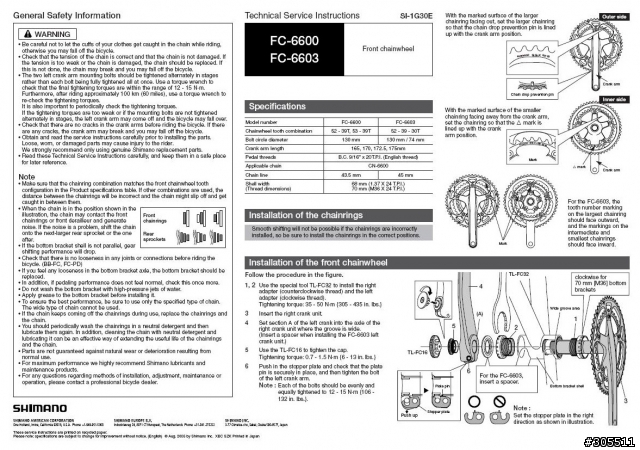

SHIMANO 技術手冊


如有不明白還可以印下來 對造~請務必依照原廠SOP安裝

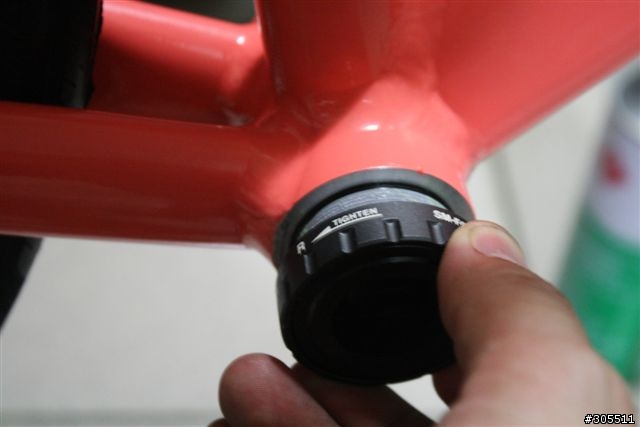

BB先上油後鎖入~

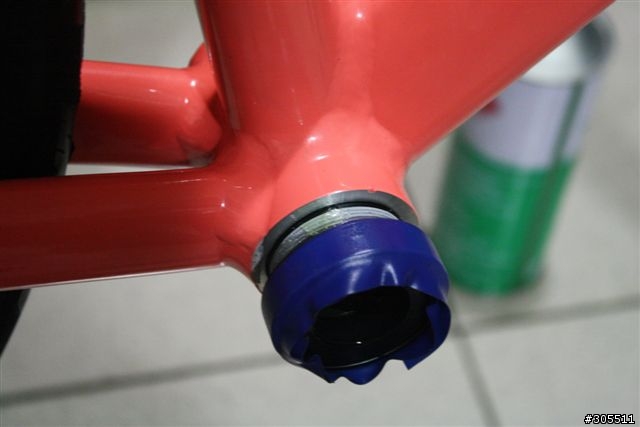

纏上電火布 ~防止工具刮到BB

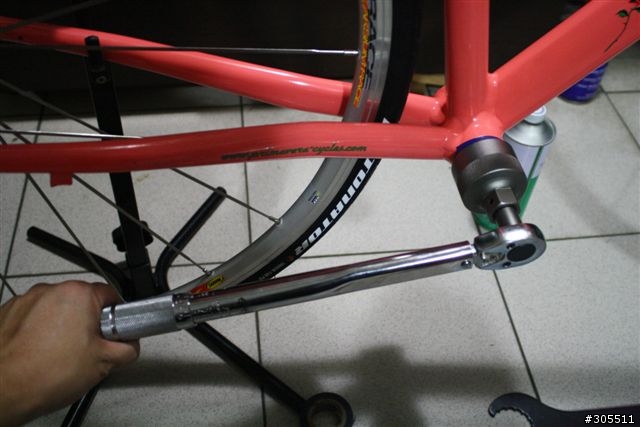

使用~扭力把手 BB6700原廠數據 35~50nm

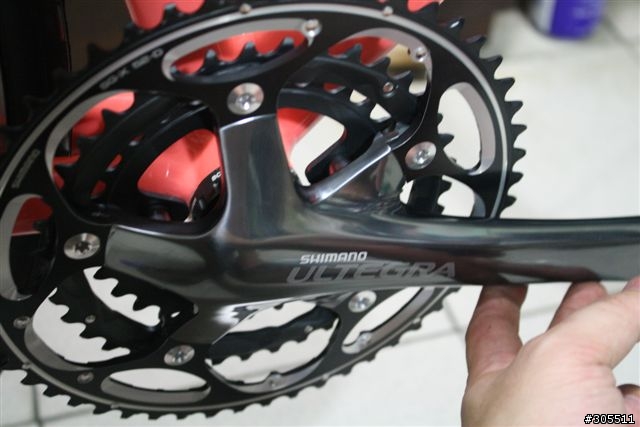

至入大盤

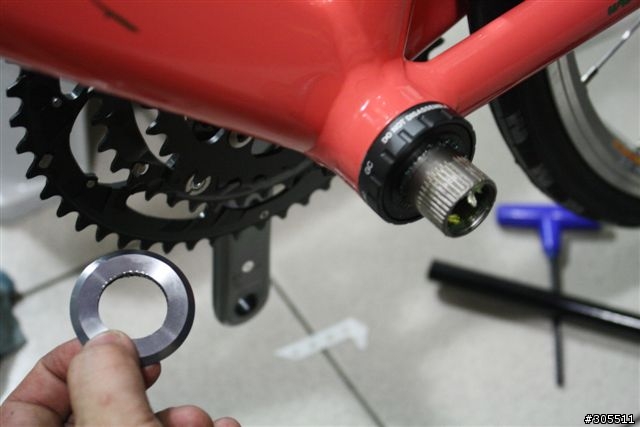

請注意烏龜手拿的墊片~ FOR BB6603 少數店家都會 忘記裝此墊片 (請參閱SHIMANO技術規範)

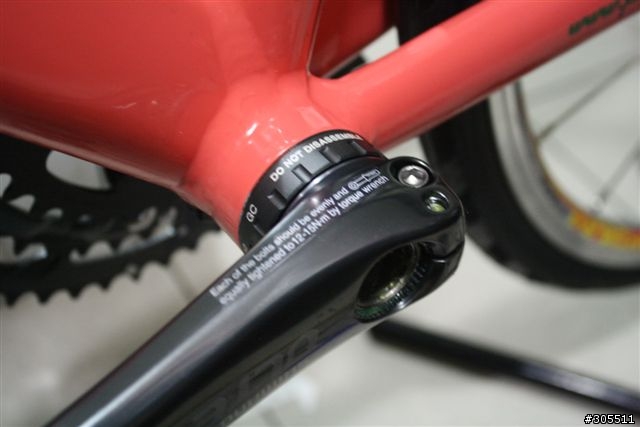

放入墊片(FOR 6603)再放左腿(請參閱SHIMANO技術規範)

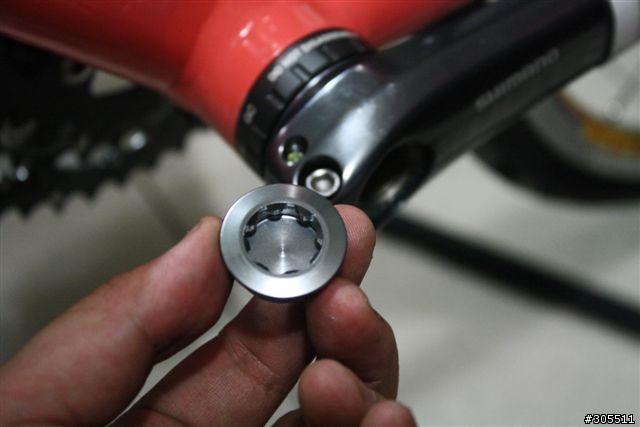

鎖這鋁蓋0.7~1.5nm(請參閱SHIMANO技術規範)

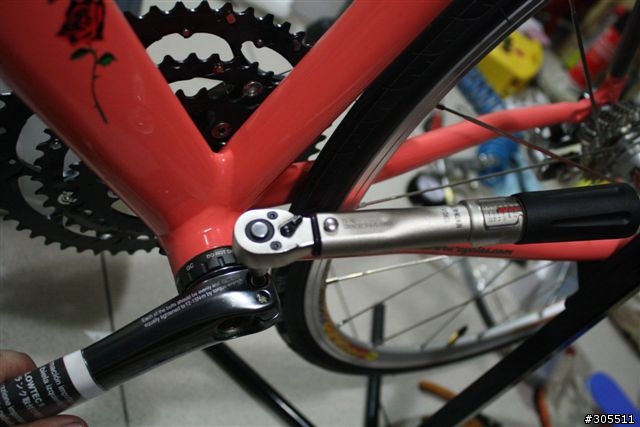

螺絲設定12~15nm(請參閱SHIMANO技術規範)

夾器(請參閱SHIMANO技術規範)

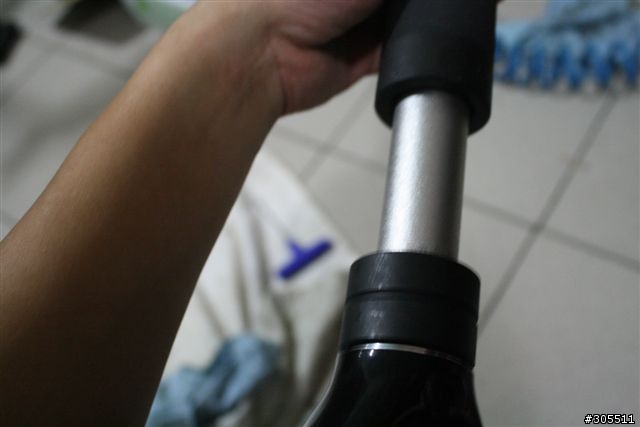

再來要裁前叉管囉

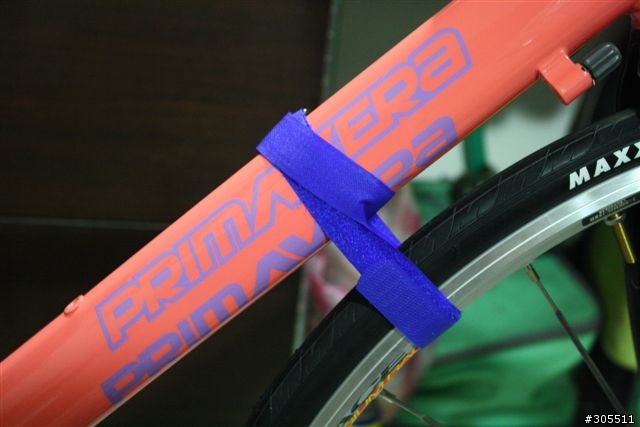

這東西好用~組車時建議先固定一下

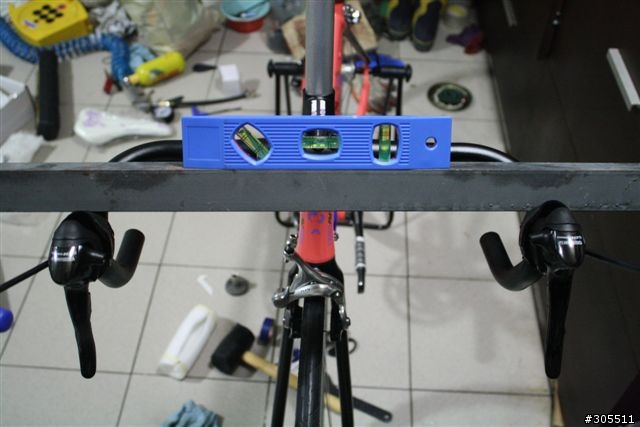

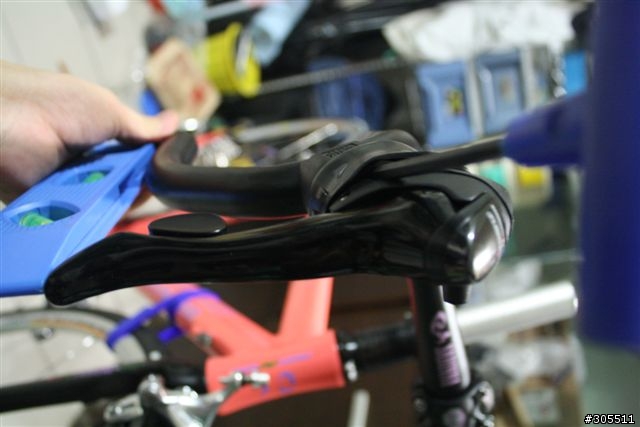

握把設定~有很多先進分享過囉~

烏龜建議一定要量 千萬不能目測

烏龜幫朋友處理過幾台成車 看過握把左要高低有差1.5公分的

Jagwire 變速管 煞車管~重點是紅色 和車子很搭

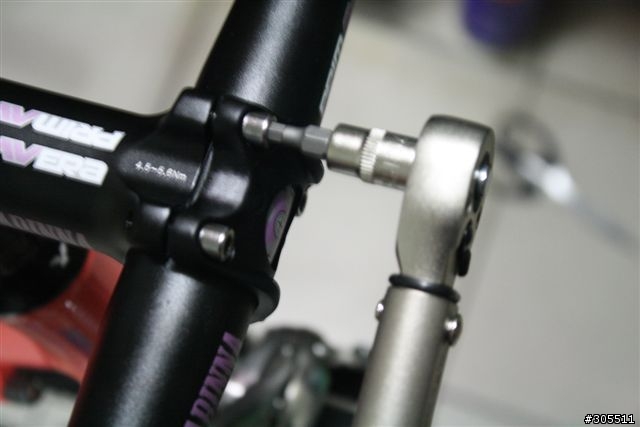

龍頭~4.5~5.6nm 請依照設定鎖

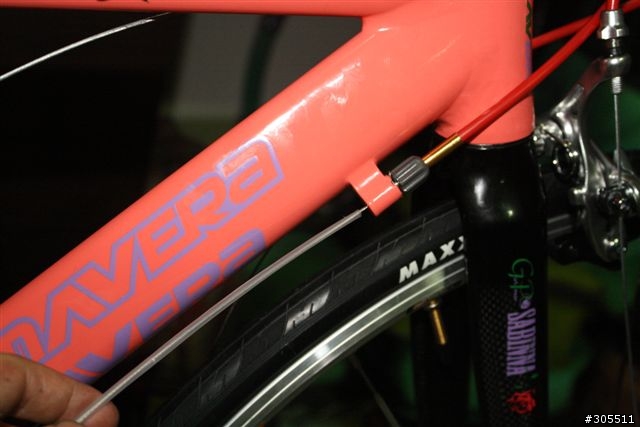

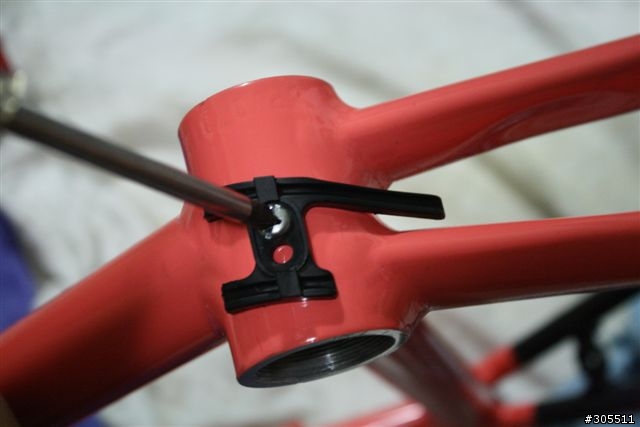

再來就是走線囉~這是煞車線的穿法 變速線在測邊

初步完成 走線

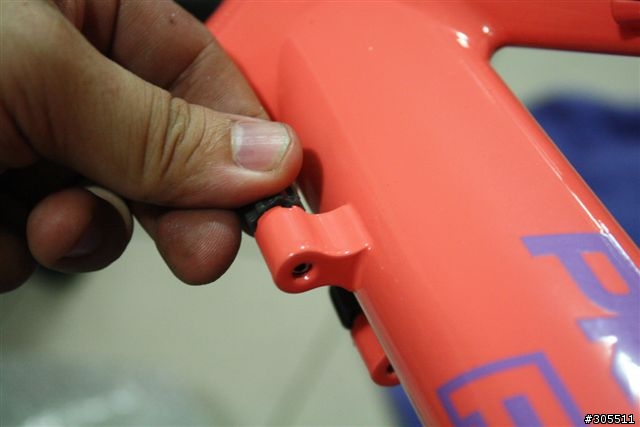

個人習慣都會用保護管~防止刮車架

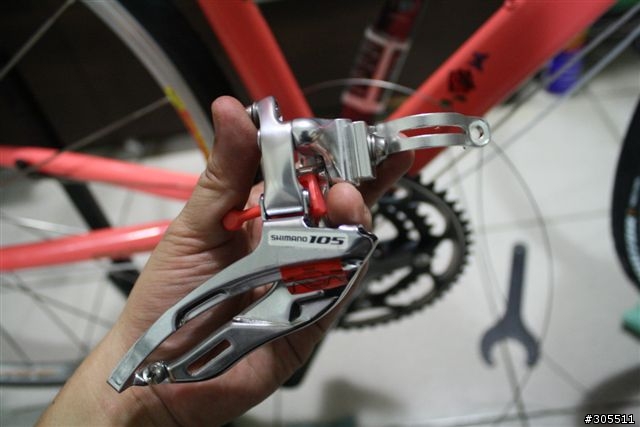

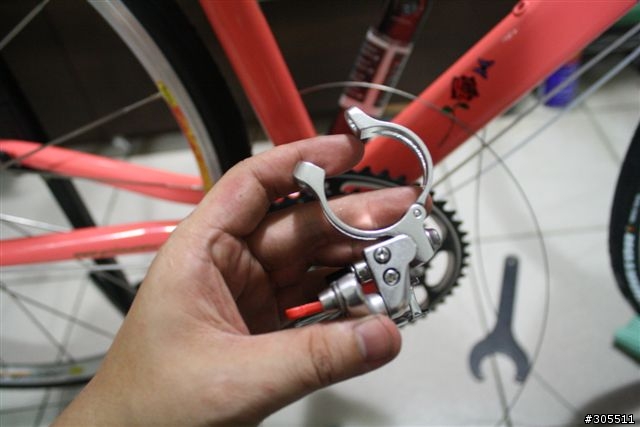

使用105 三盤用中變

買的時候要注意管徑

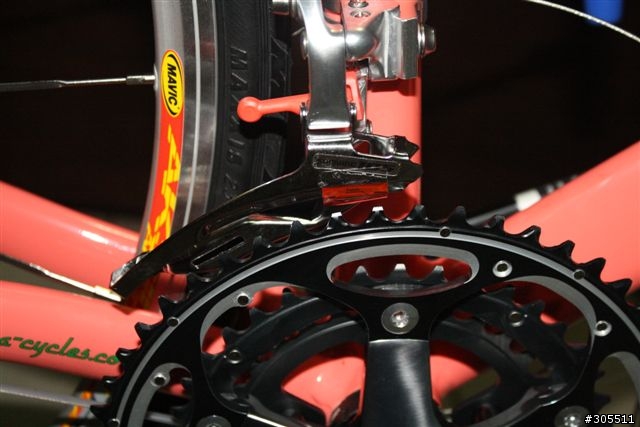

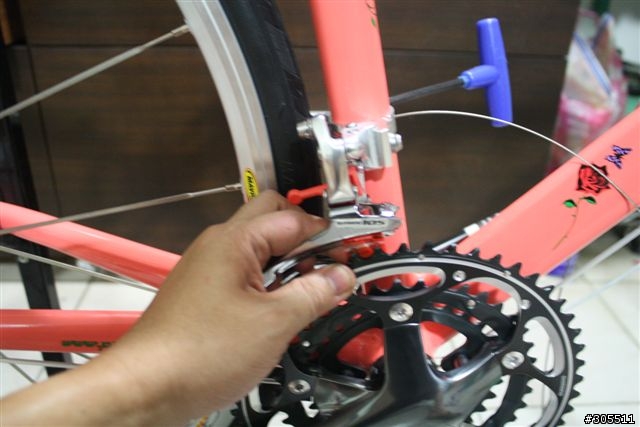

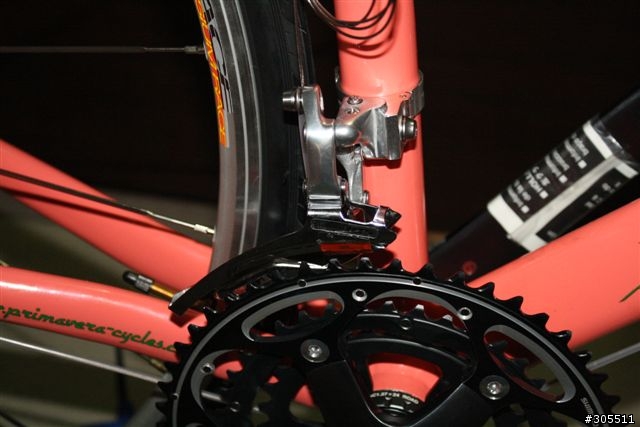

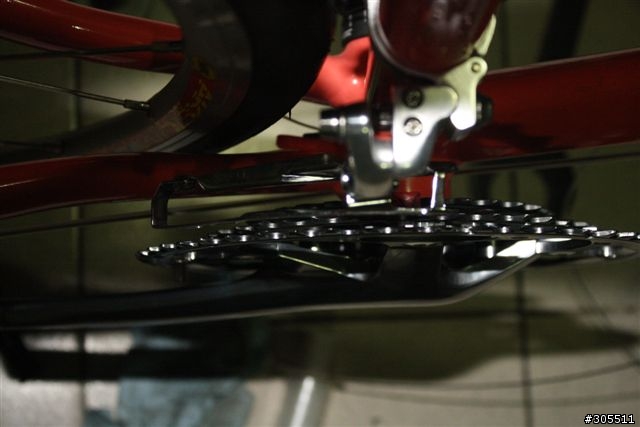

鎖上中變~請注意位置

紅色貼紙上有比照大盤尺的位置 (請參閱SHIMANO技術規範)

要平行

鎖的螺絲也有設定 (請參閱SHIMANO技術規範)

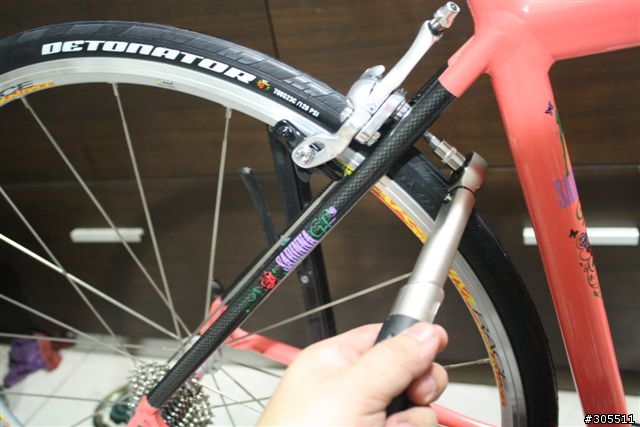

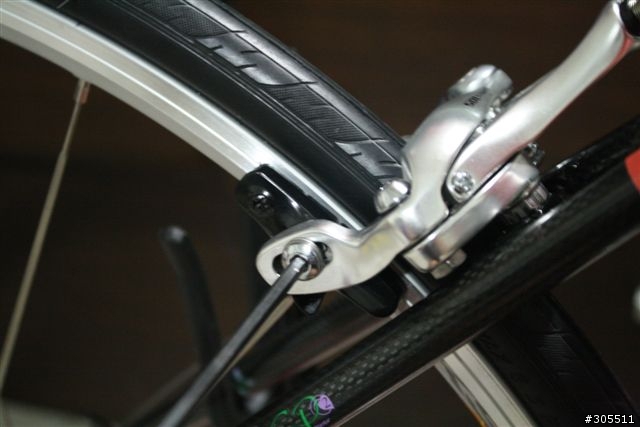

調整煞車皮位置

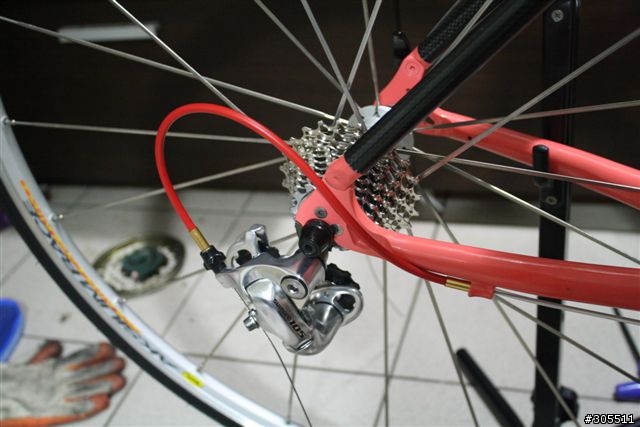

調整後變 前變

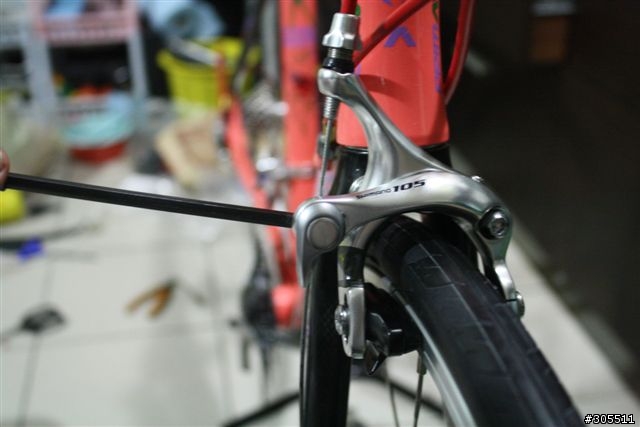

前煞車

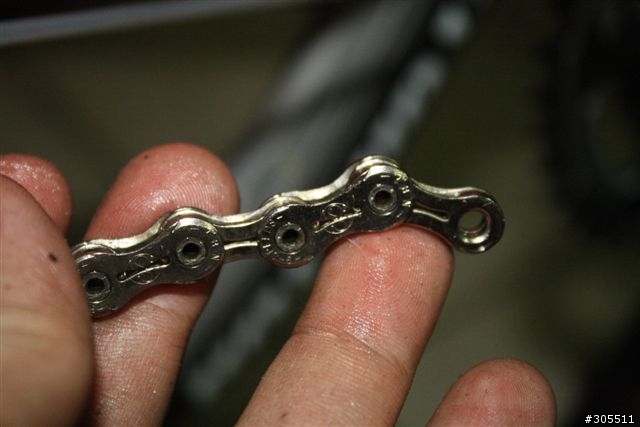

上鏈條~

哇~猛一看一邊拍照一邊施工 已經使用了5H

接下來就 容許烏龜偷懶一下

這裡有後段的施工經過

[分享]再琢璞玉全紀錄PRIMAVERA GP2之女王公路車


這裡有握把帶纏繞圖解
那是烏龜的手~相信樓主不會介意的
【不求人】－公路車手把帶/把手帶/車手帶DIY


其實花了6H才做到這

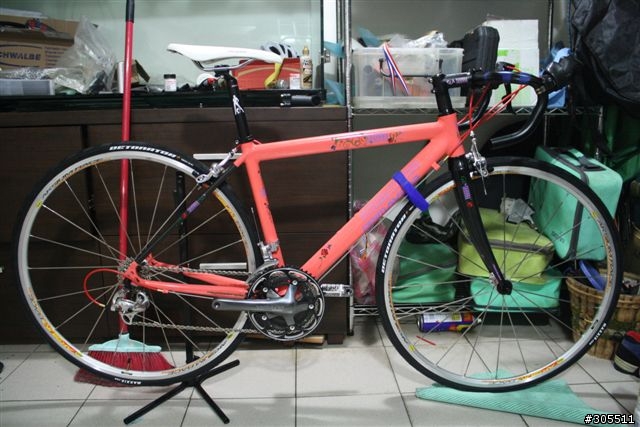

其他的定裝照再補圖

累了~來睡


如果有幫到您~請不吝加分 並助推讓大家都看到
