勒～
在中秋佳節中,完成咯DOGMA DI2 全內線改！！
在此要先強調....此DI2內改法.會要用到電鑽鑽洞
如此硬改法～為人為破壞.會尚失原廠保固
想嘗試改裝的大大們.....實行前要三思而後行啊～
首先原廠說明圖～
電線有分外掛式EW-7970和內藏式EW-7975兩種

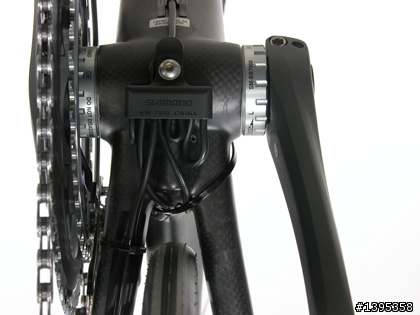

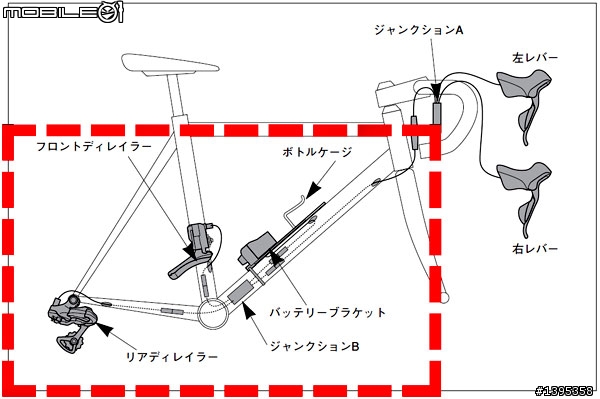

如下圖為EW-7970外掛型.....（一般大都是使用EW-7970）
一堆線鎖在BB下方,不怎麼好看
（http://www.parktool.com/blog/calvins-corner/di2-shimano-electronic-intelligent-system-installation）
因此～
小弟選EW-7975內線專用電線組.此線組可藏在BB當中,組完後可完全看不到線.........（問過代理商後,才知道.....全台湾只有進一組）

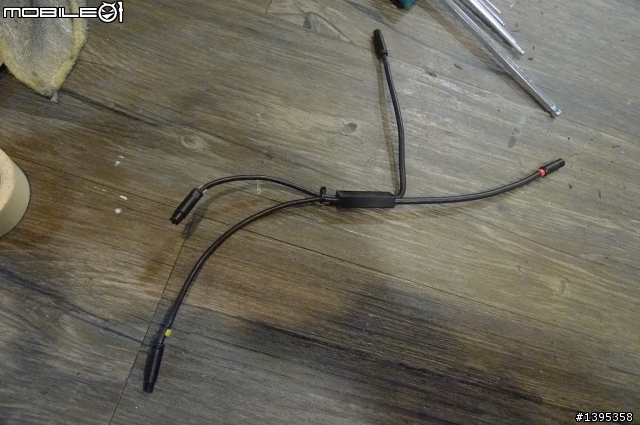

EW-7975

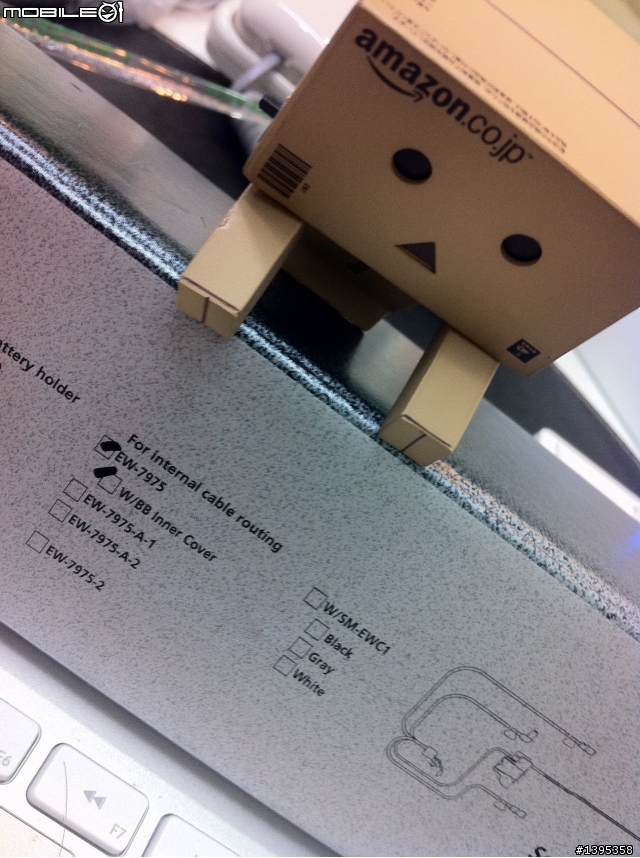

EW-7975安裝原廠說明書
看完說明書後開工瞜～！
首先
拆下車手把～

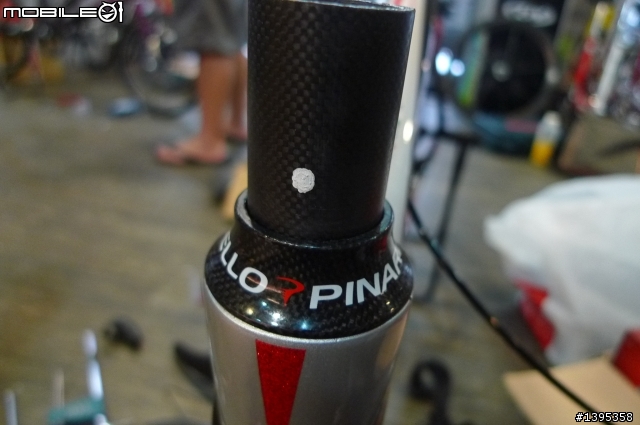

前叉上先作鑽洞記號～
使用立可白做鑽洞記號

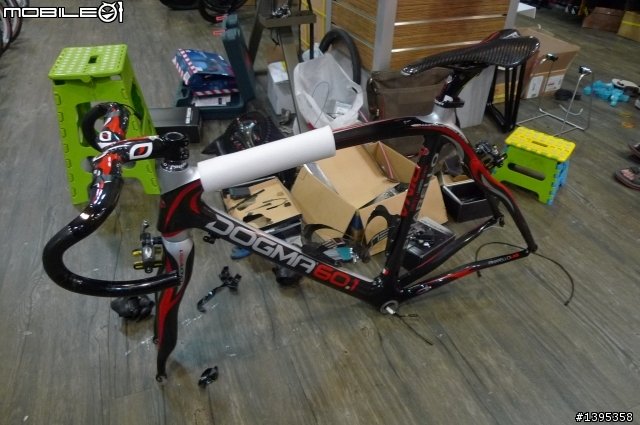

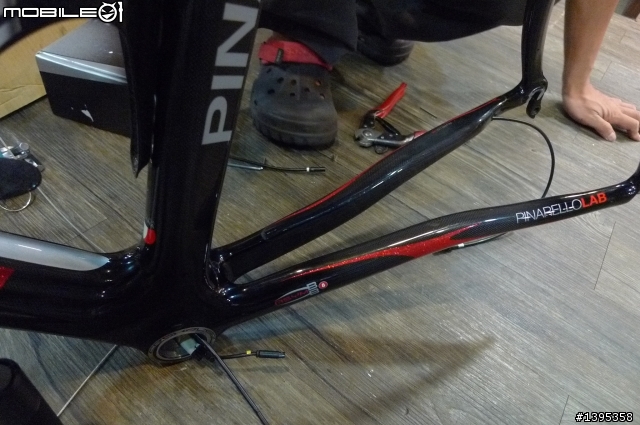

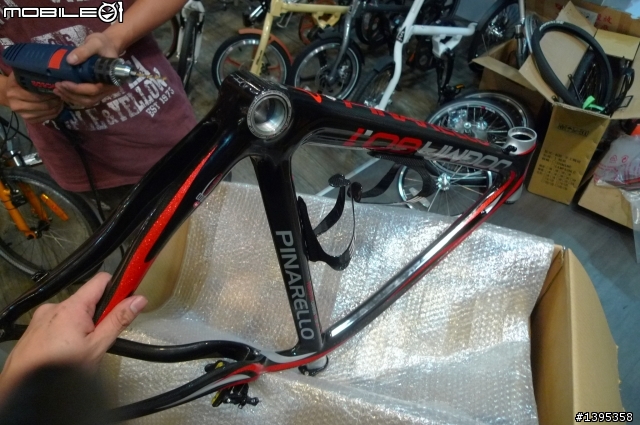

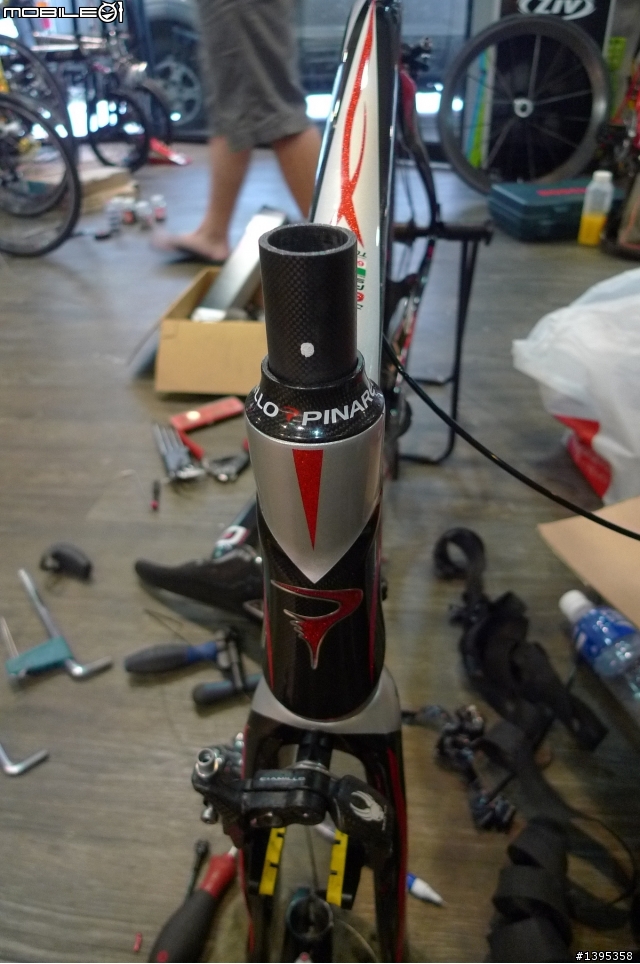

一下就拆光,剩下車架！～（電鑽等在旁
）

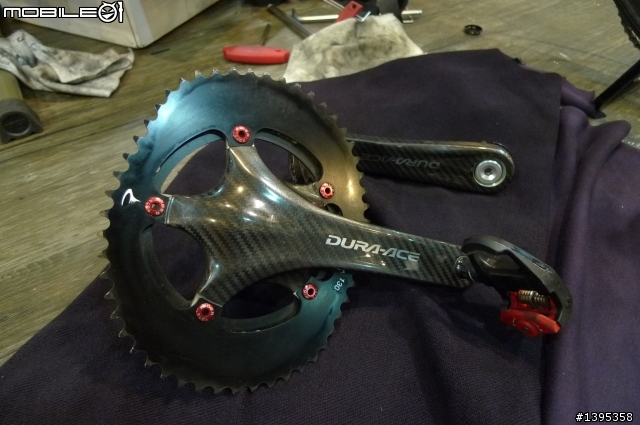

卸下後的DA C大盤～

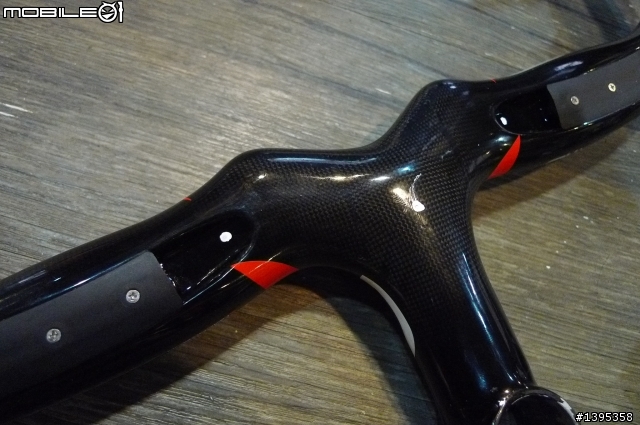

手把也點上立可白做記號～(鑽洞點)
接下來.....鑽洞時間哩

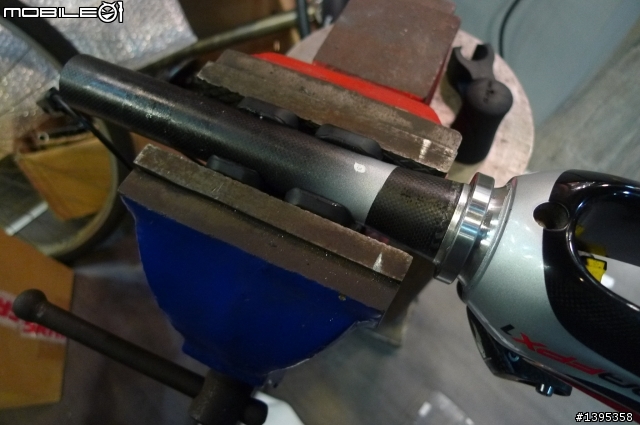

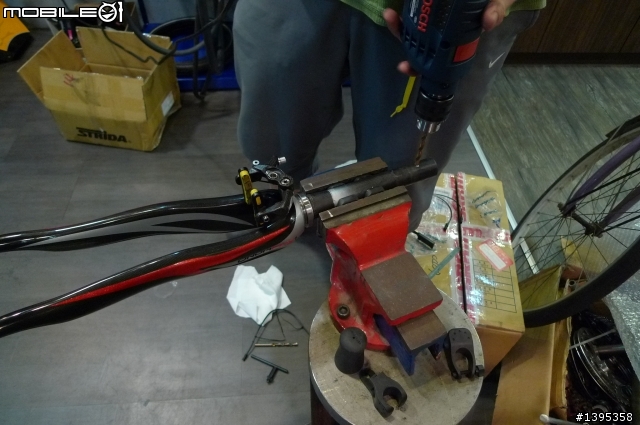

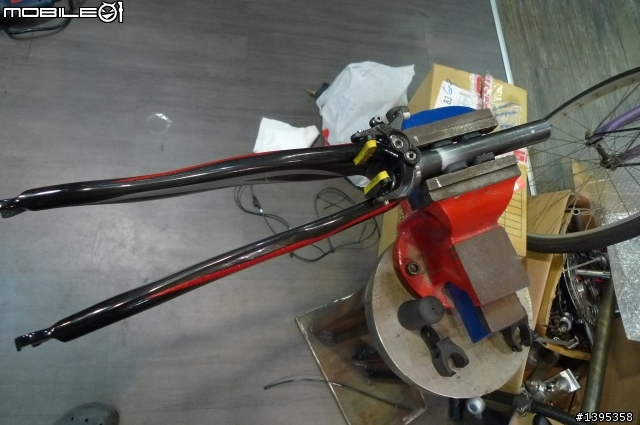

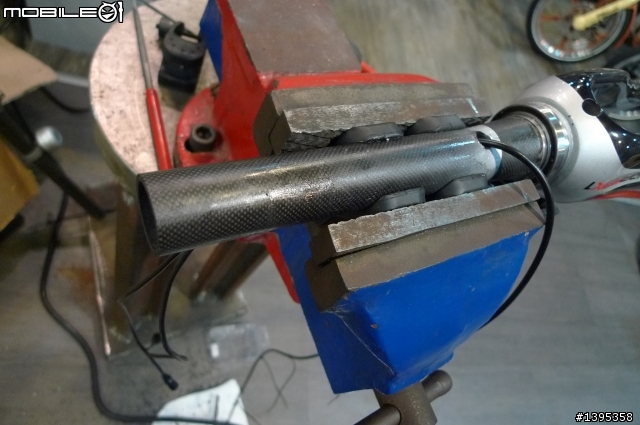

先用老虎嘴固定～夾緊！
鑽洞前要先說明,店家是不敢幫客人鑽洞,以免鑽失敗引發爭議
因此小弟本人親自動手鑽洞,如失敗也是自行負責！
再次強調～
此改裝法為外力破壞,會尚失原廠保固

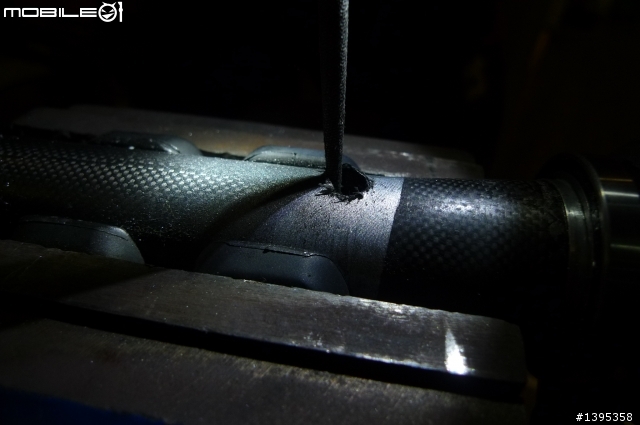

鑽下去哩......（一失手前叉就掰掰哩
）
反面也要鑽洞

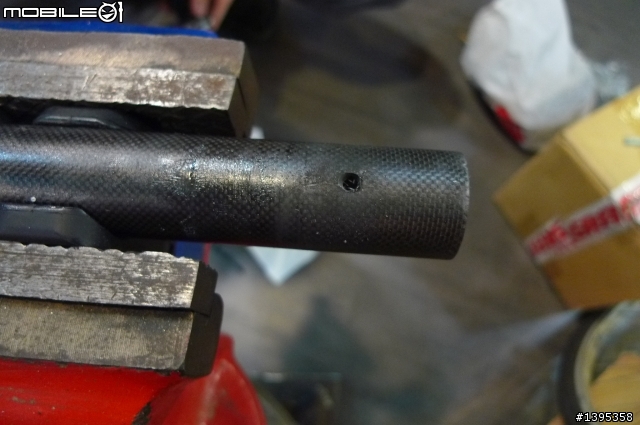

看一下洞口~要讓電線接頭過需要使用8mm鑽頭
接下來用戳刀修邊～

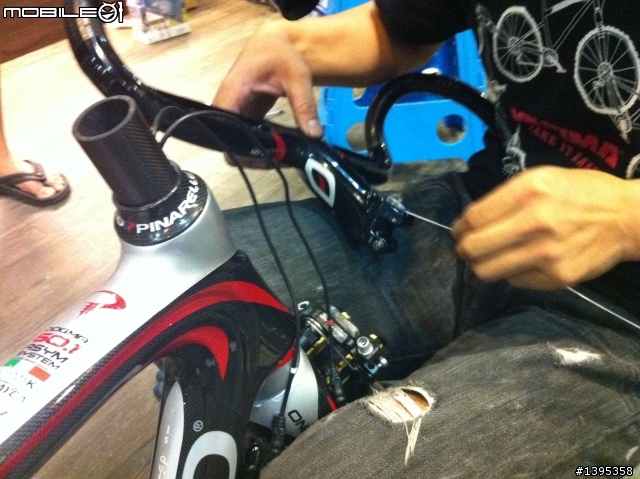

店長接手幫忙～走線哩

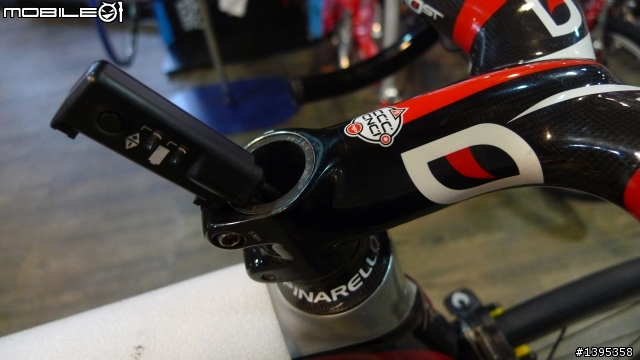

電量顯示器走線完成～（到時要整個隱藏起來）
接下來

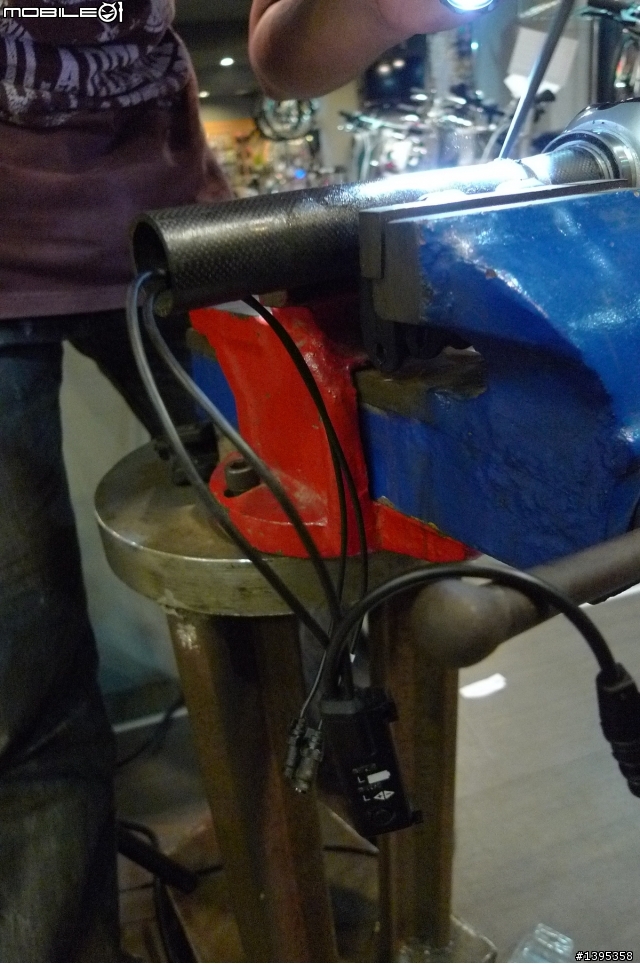

手把中引線....

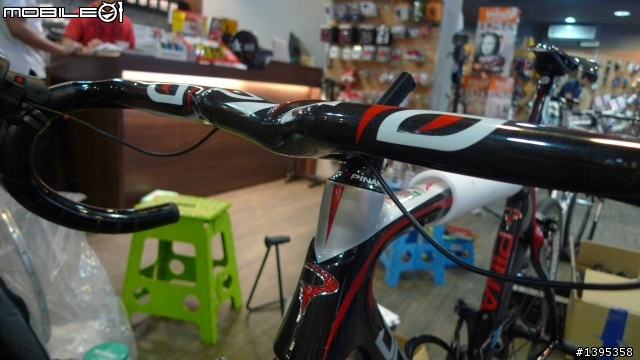

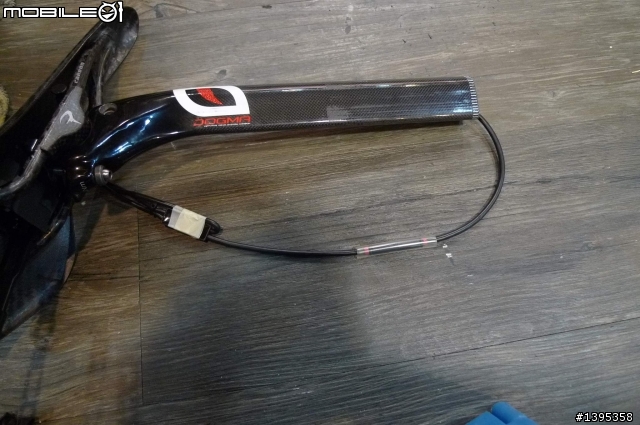

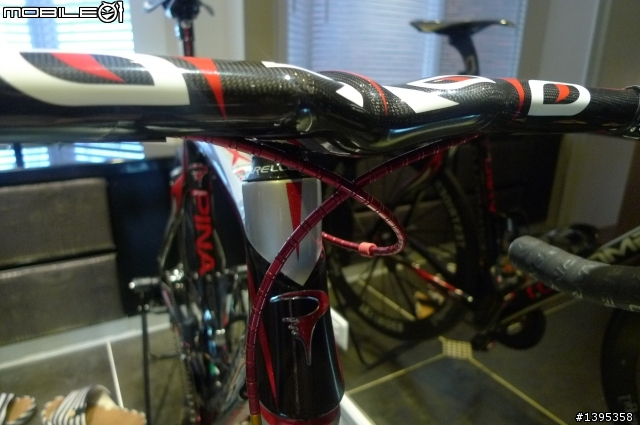

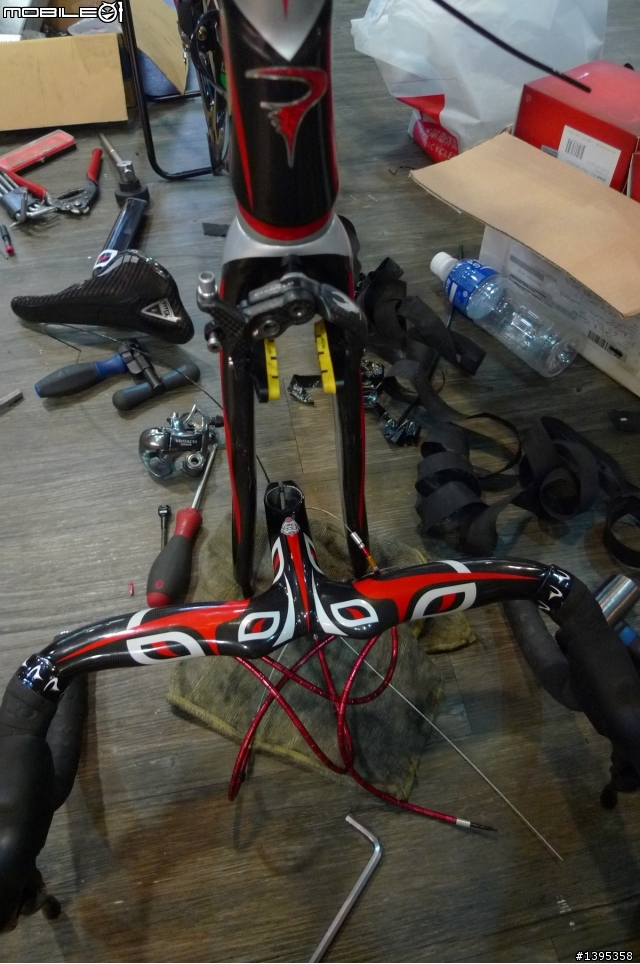

完成走線後的車手把
前叉走線過程煩瑣～走那些電線真的不好穿
多虧”捷世樂單車“店長～小陳...引線功夫真是一級棒
還要用很多耐心跟時間～服務精神只有～讚字形容！！
SW-7975 內線DI2的中控核心

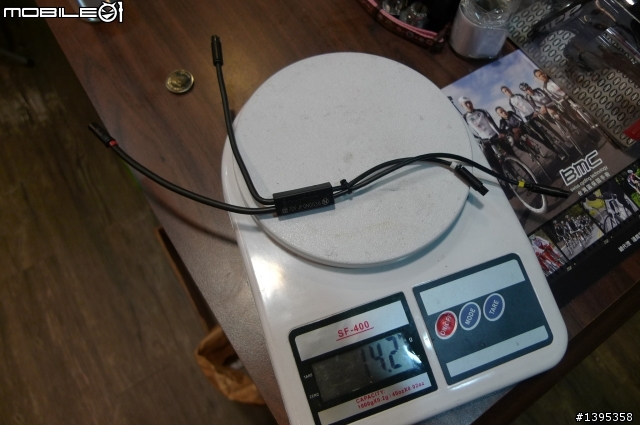

實秤14.2g
小小一顆～要塞在立管裡
先跟座管連結～（纏上紙膠帶固定）

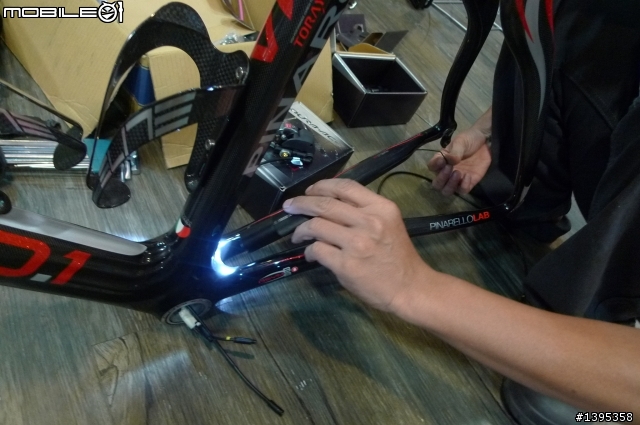

接下來為引線工程～
後變速器線～引線中

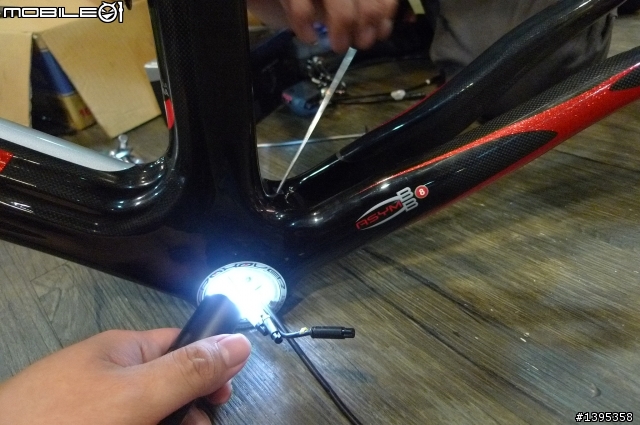

用LED手電統探線路～
中變引線......
走線大致完成～

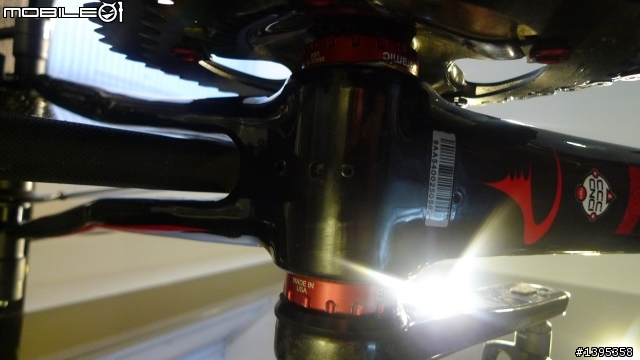

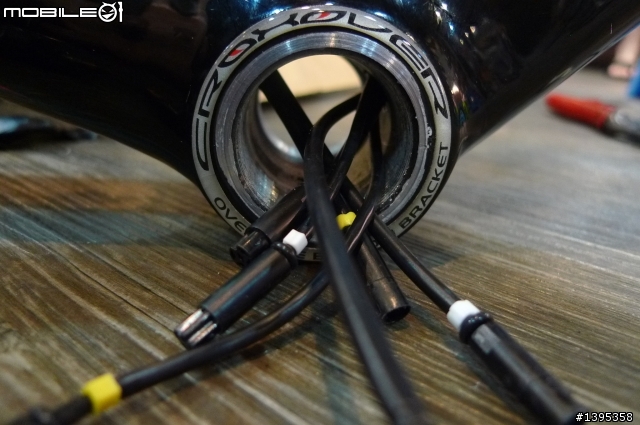

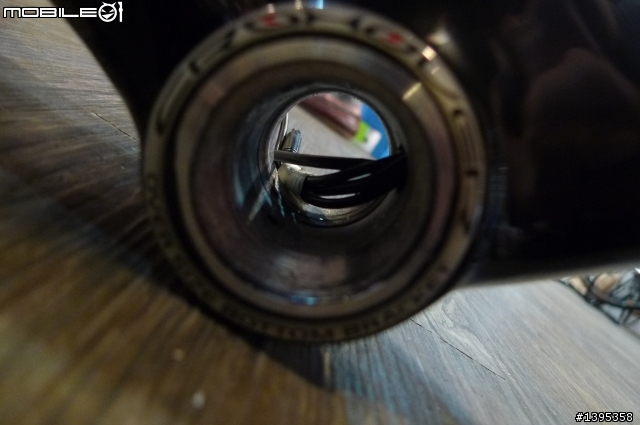

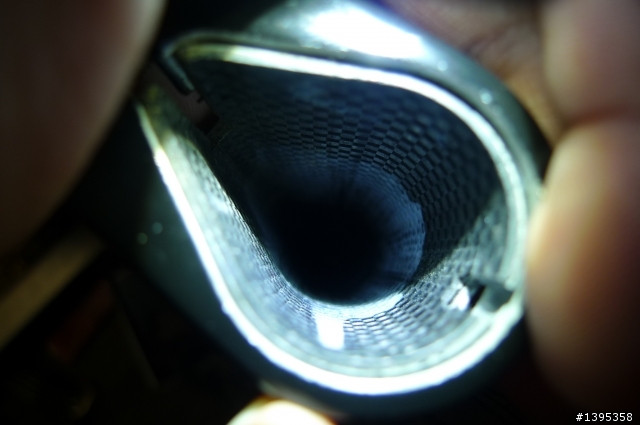

先瞧瞧走線後的BB
BB側面

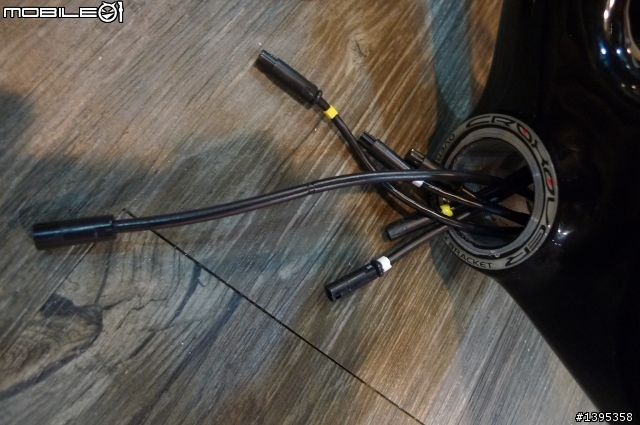

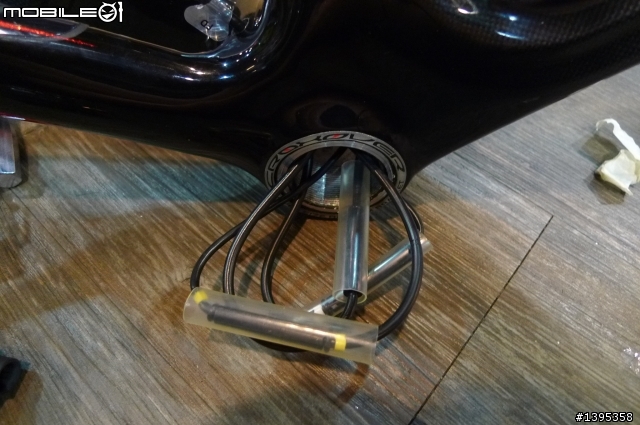

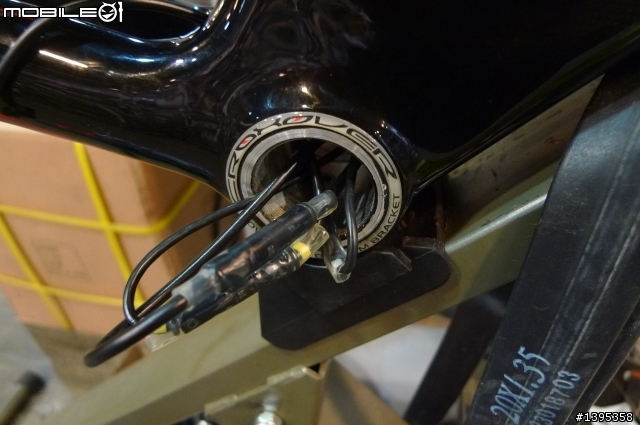

BB中一堆電線,等著接線
圖2
之後接上EW-7975後....
照說明書上白接白.黃接黃.黑接黑.非常簡單明了
全線走完後加上防水套

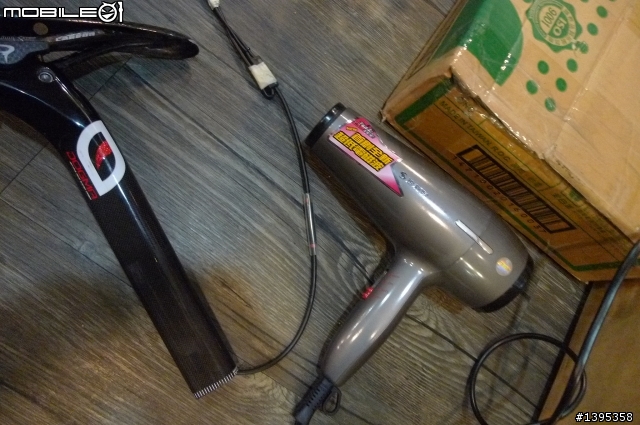

吹風機登場！

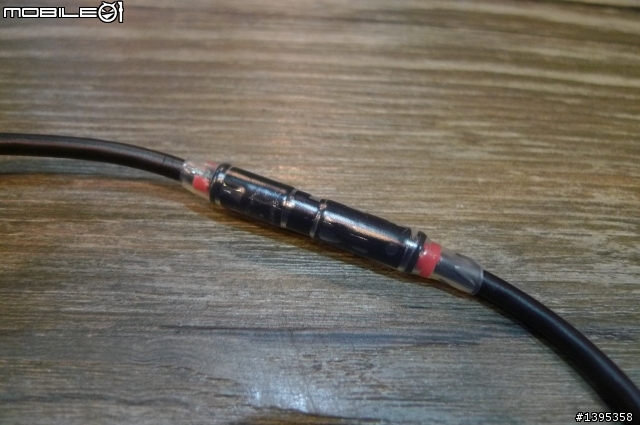

加熱收縮後～實行防水作業
全線接點,防水作業完成～
防水作業完成後,接著就是把剩下線組往BB內前塞.....
就可鎖上BB,上大盤瞜～
接下來要特別說明～Di2最為人詬病的電池
一般是鎖在水壺架不怎麼好看,所以也有人鎖BB下方,用大盤擋著
比較美觀些.....

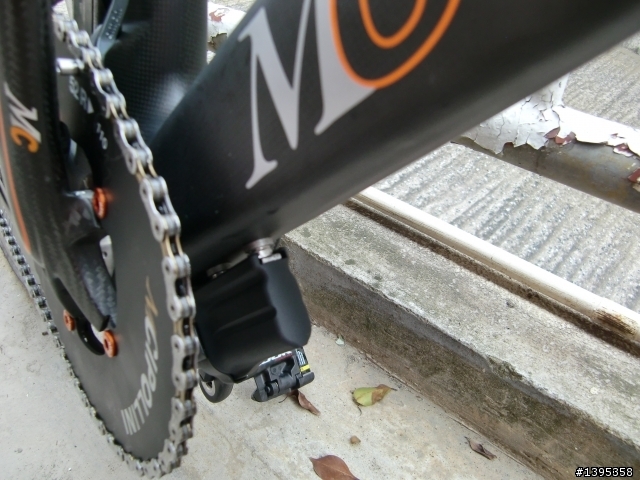

此圖為鎖BB下方,用大盤擋著
(引用lookchu師兄所post圖～感恩！)
但...小弟就是要不一樣,最後......

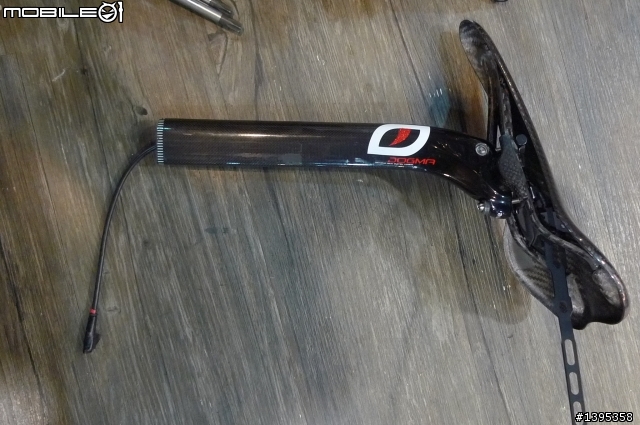

硬是改在座墊底下！！～
如此改法就不避怕水哩～（鎖BB下方怕雨天進水）
改法很簡單～就是要鑽座管走線瞜！
剩下接上手把電線,纏上把帶就大功告成哩～

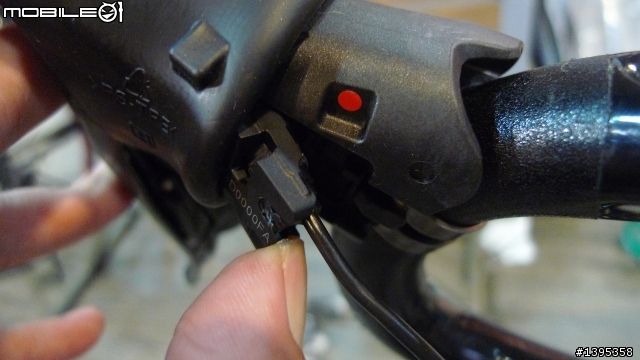

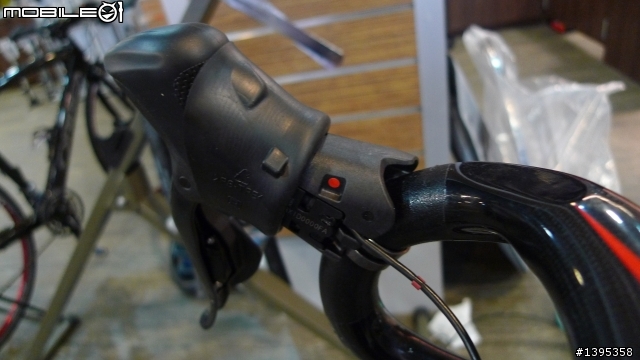

要掰開～接線
接線後～
電池顯示器將塞入管中～

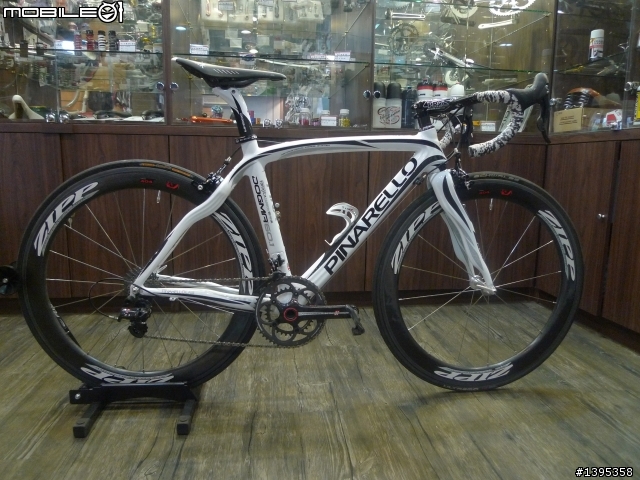

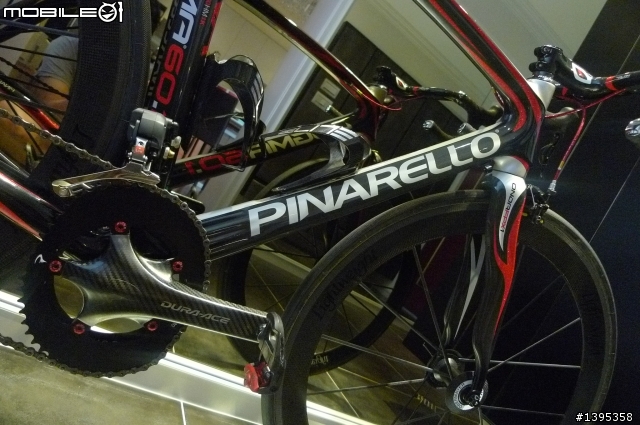

接下來～先拍一些完工照分享給各位！

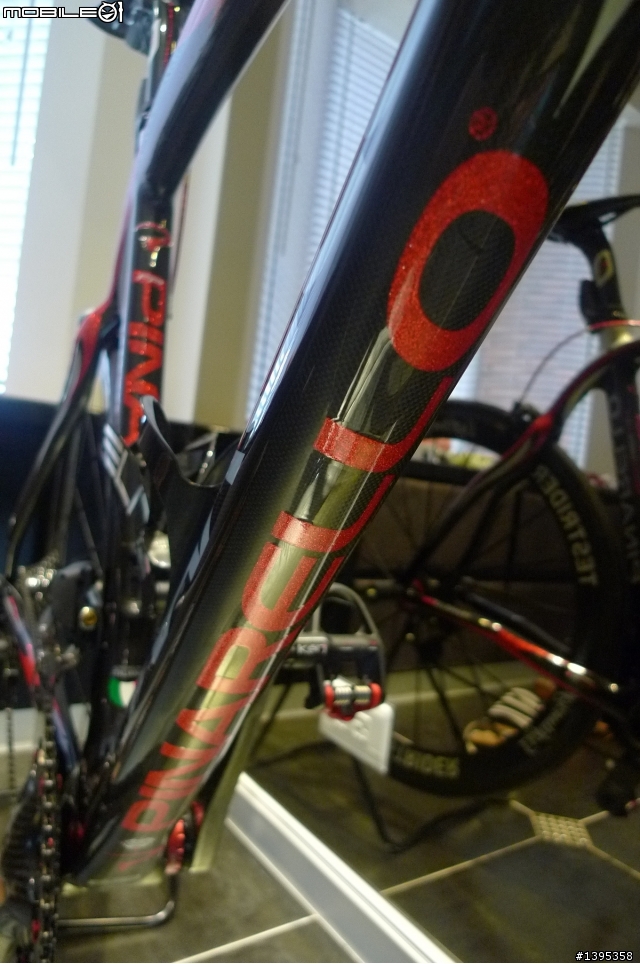

少哩底座～簡潔多了

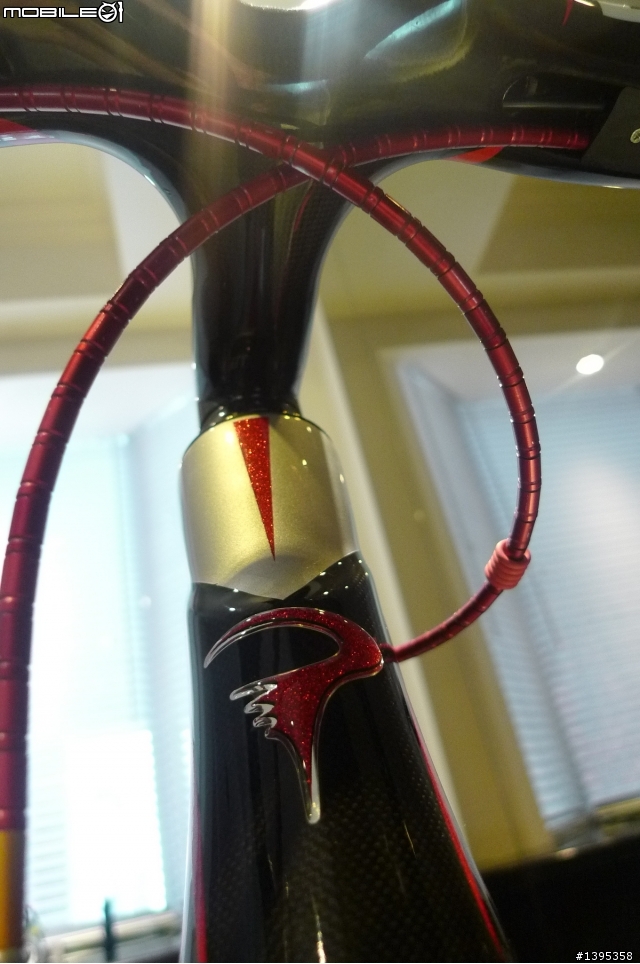

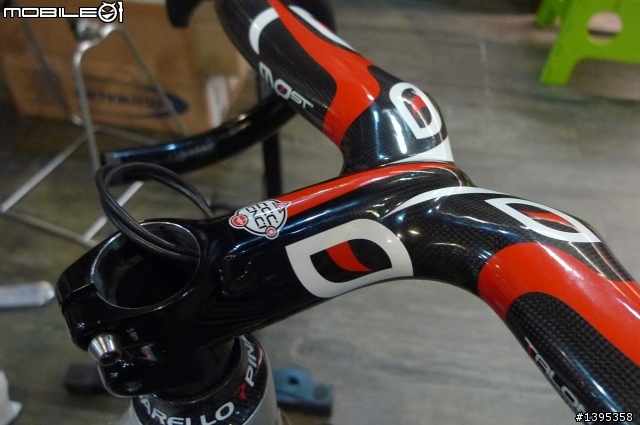

前把手～只剩煞車線
乾淨利落！

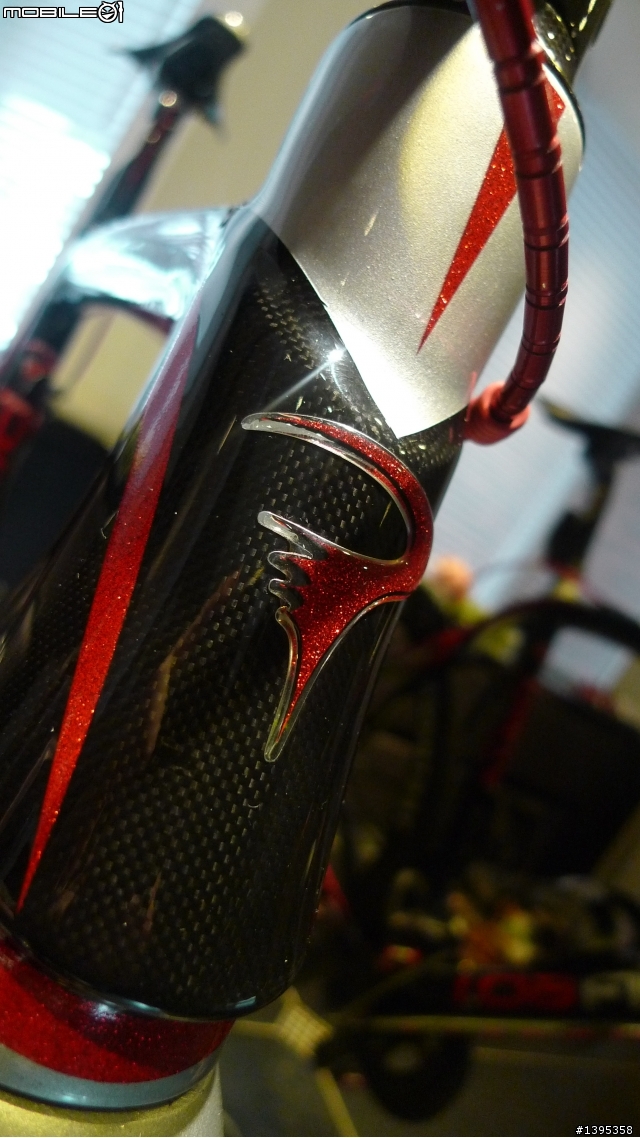

亮晶晶PINA
找一天好天氣,牽出去拍整車照瞜～
再試試Di2 帶來的方便實用性！
