常常有車友打電話來問功夫
Truvative HammerSchmid的內變大盤要如何安裝
更扯的是用"LINE"一邊傳照片一邊傳訊息
請教如何安裝
所以我才決定再PO一次不專業的安裝方法
之前有PO過一次
http://www.mobile01.com/topicdetail.php?f=315&t=1058625&p=1
可能是照片傷眼吧!
導致看不懂
剛好家裡有一組
老婆又吵著要裝
這次就以老婆的車子來作安裝介紹
照片有開閃光跟沒開閃光
傷眼請按上一頁

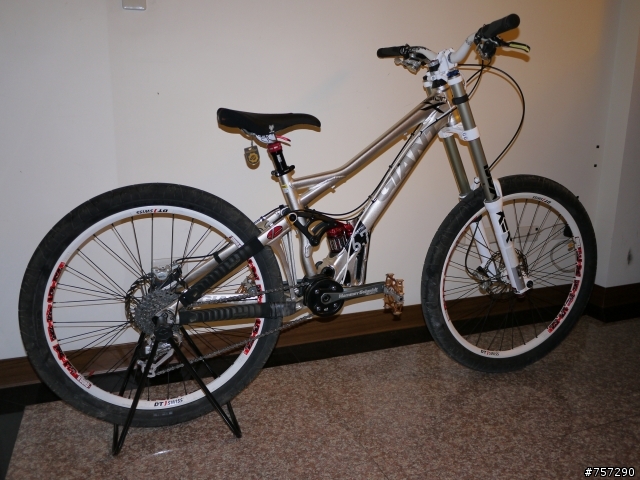

老婆的河濱專用車 09 GIANT REIGN X
大盤已先拆除

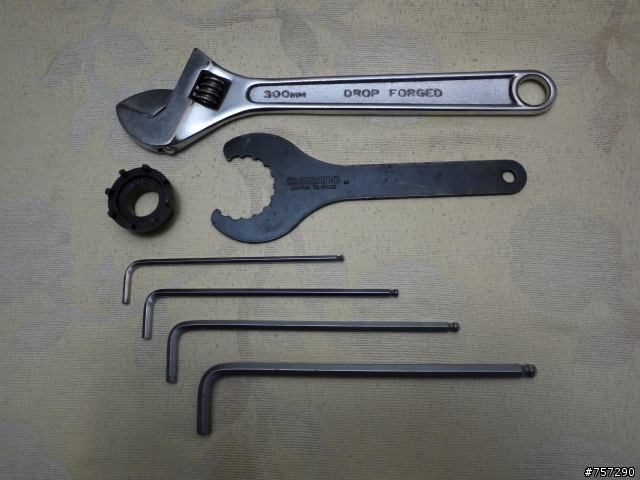

要使用的工具很簡單
除了BB處的工具較特殊外
其餘的都很容易取得
箱子外盒

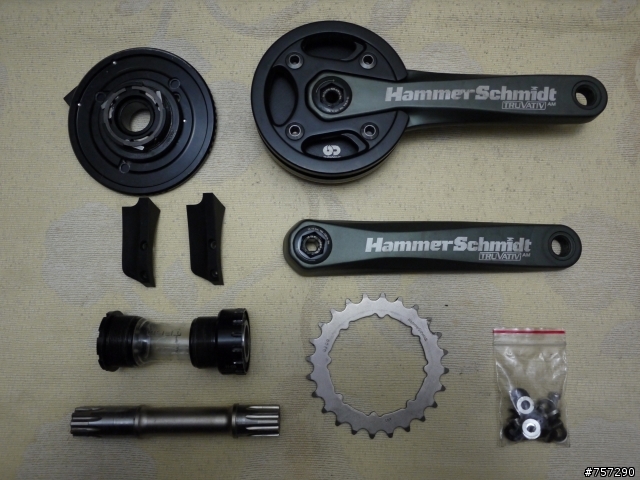

要安裝的零件
等等一一介紹

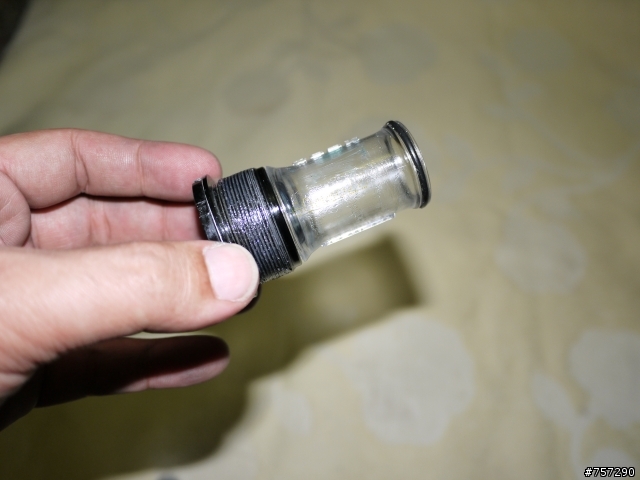

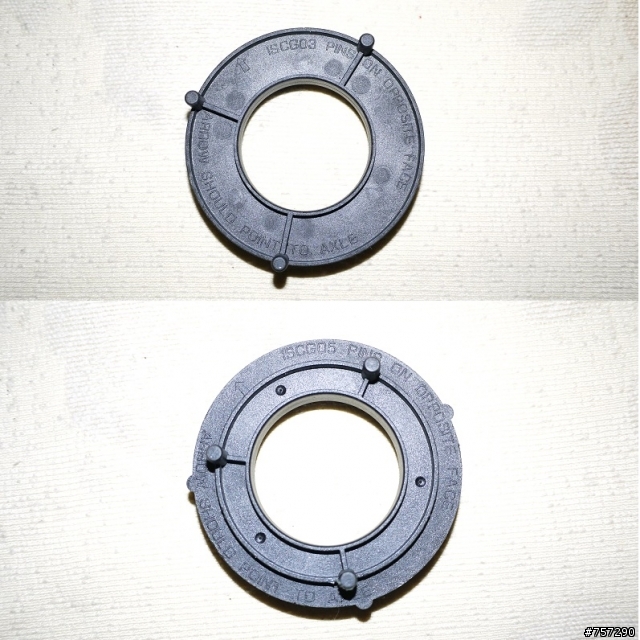

這個工具要介紹一下
是為了方便施工人員確定車架 ISCG 的規格
一般只分為 ISCG 03及 ISCG 05
現在的車架多以 ISCG 05為重心

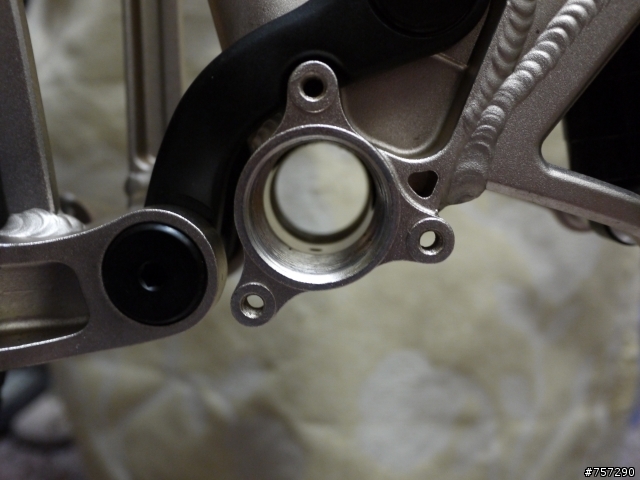

施作前別忘了將五通清潔乾淨

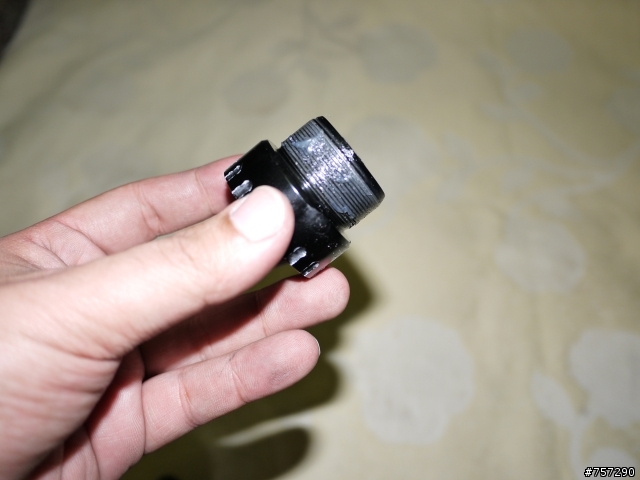

這款BB較為不同
是為了配合大盤的安裝距離做出左右不對襯的差異
鎖上前別忘了塗上牛油
我通常只塗抹在BB處
五通部分則是保持乾淨
確認沒有髒東西就好了

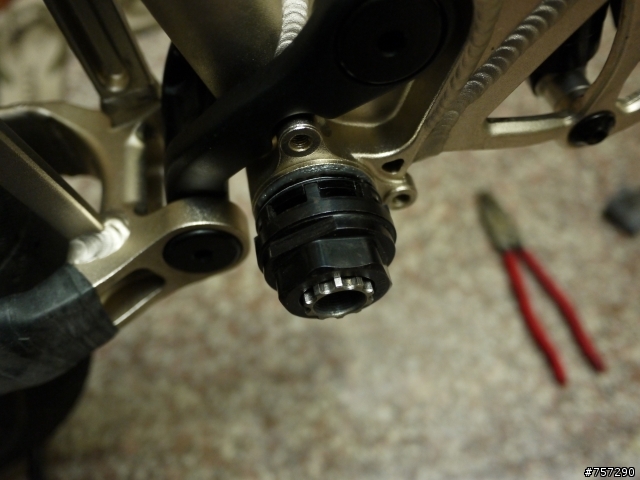

慢慢鎖上
鎖入後確認有沒有鎖歪
如果鎖歪了就好笑了!

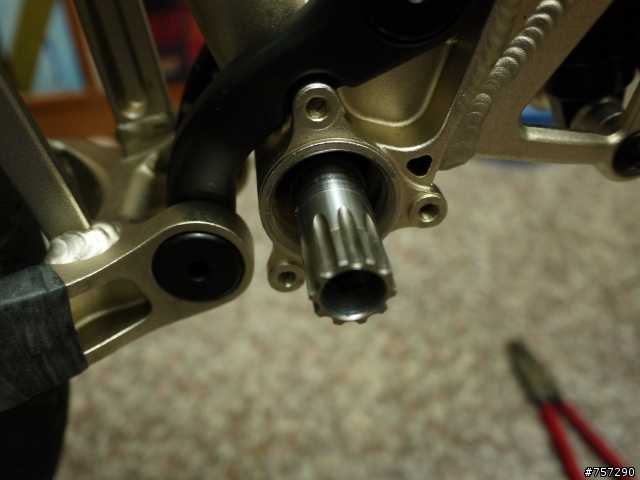

不對襯的軸心
短的在左邊
長的在右邊

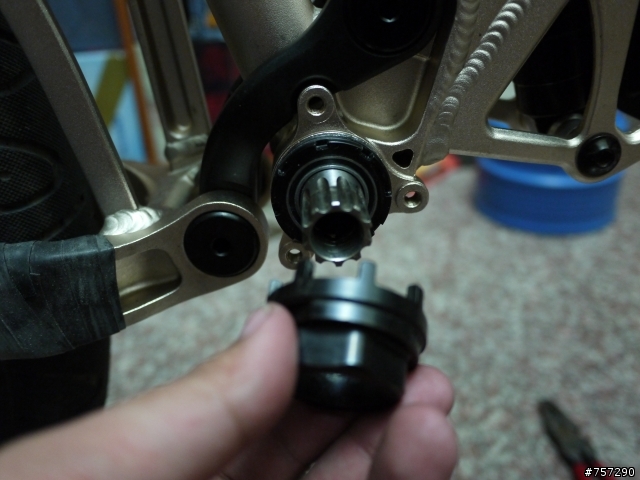

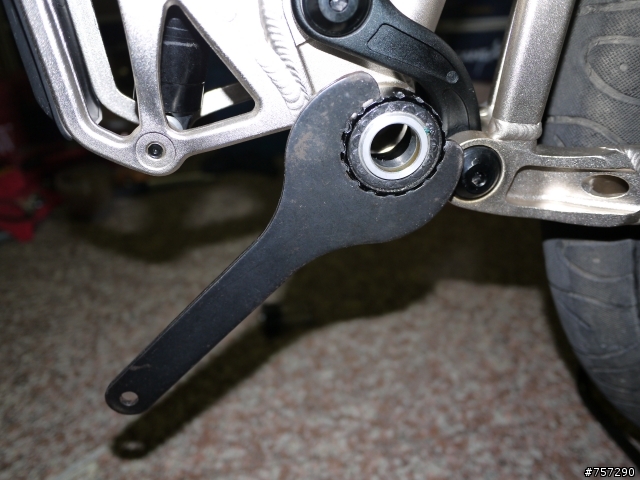

安裝此大盤唯一特殊的工具就是這個

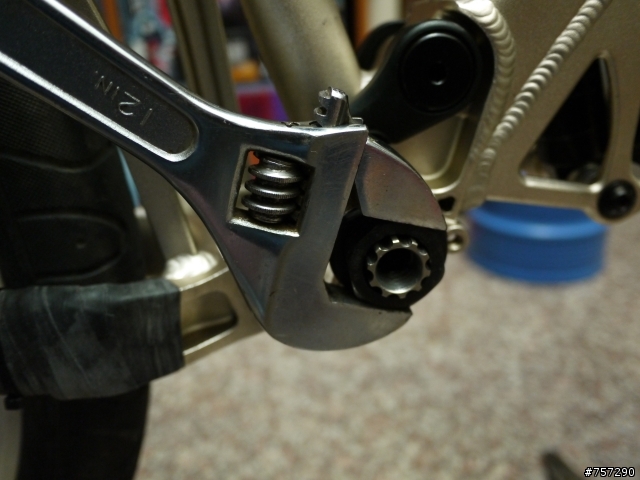

確認沒有鎖歪後用活動板手上緊
完成後可以先將工具收起來
保持現場整潔

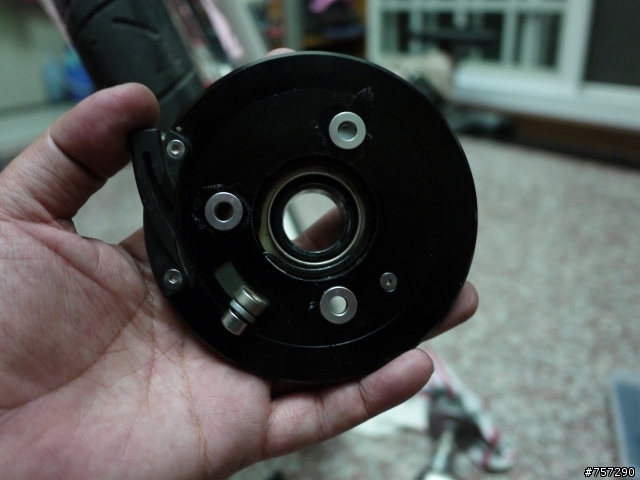

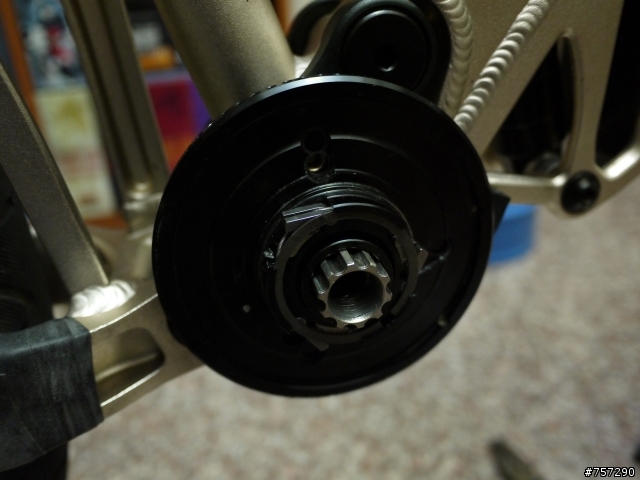

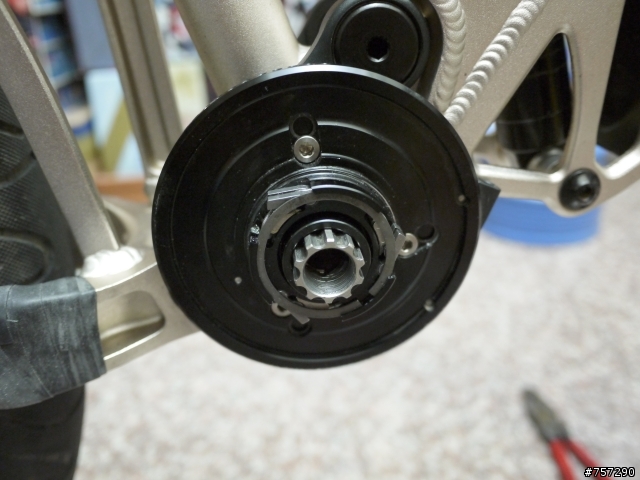

接下來就是最不好搞的地方~~變速盤

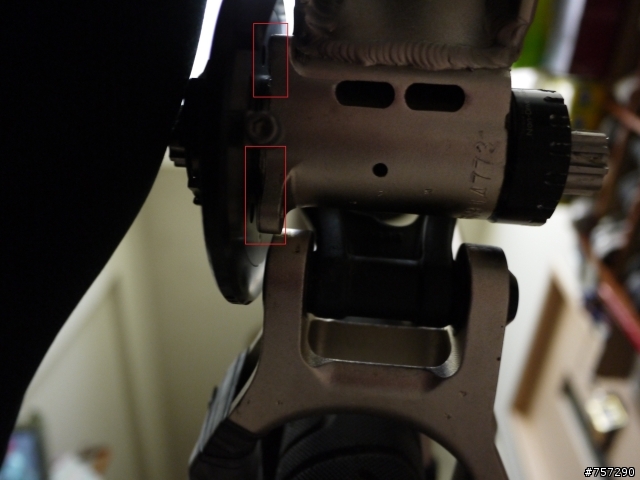

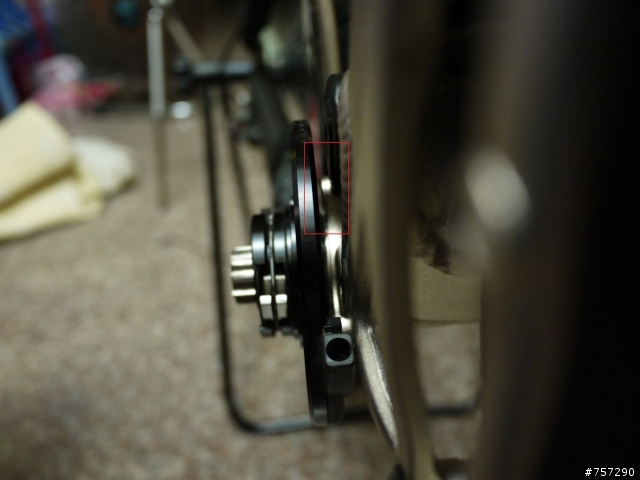

紅色框起來的地方就是陷阱
這個地方若沒有調整好
鎖上大盤時會有作動不順或是轉不動的情形
有些車架 ISCG 面洗得不夠平整或是噴漆的問題
在 ISCG 鎖孔上需要墊上的墊片厚度也不同
所以在這裡拆拆裝裝是很頻繁的事情
要有耐心
在此教個小技巧
通常要鎖平面的零件
如果碰到有墊片
常常發生第一個鎖好了
但是後面的變得不好鎖或是墊片常常掉

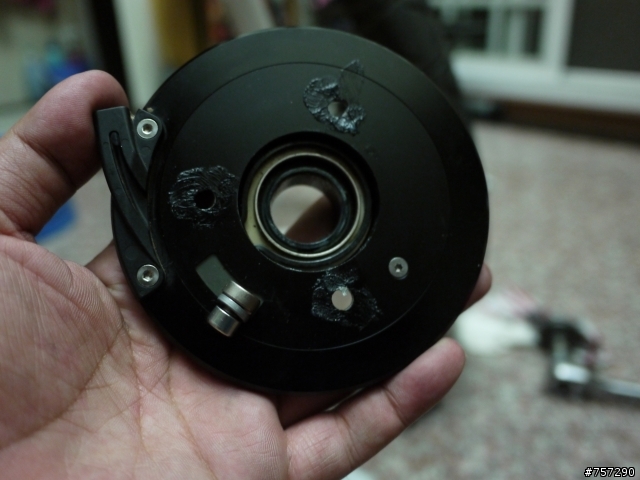

這時候只要在墊片處抹上一點牛油
再把墊片貼上去
保證輕輕鬆鬆安裝好

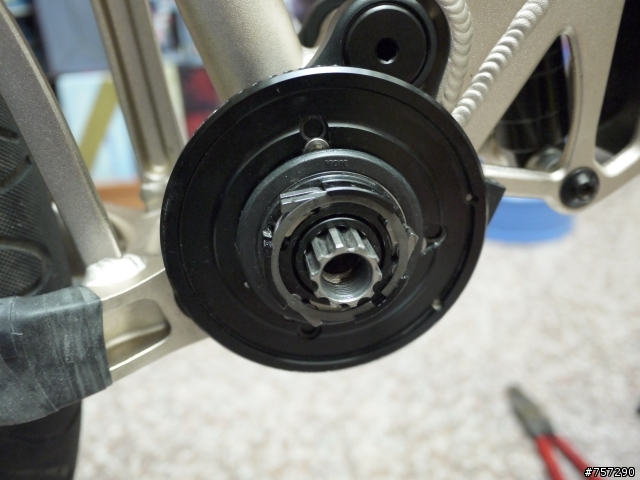

平均將螺絲鎖入
鎖好後再將油封塞入
就可以準備上大盤了

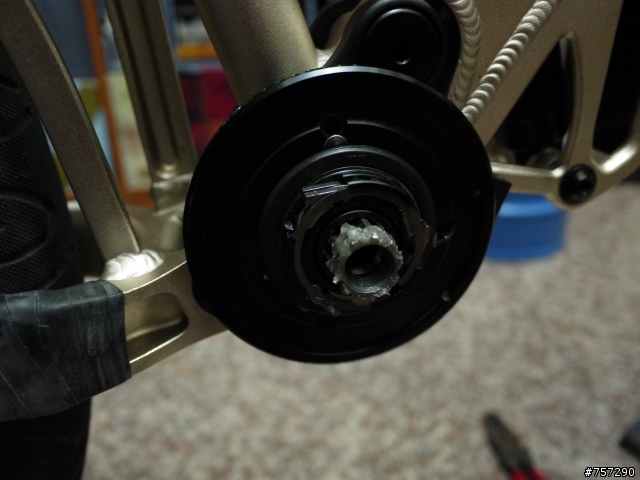

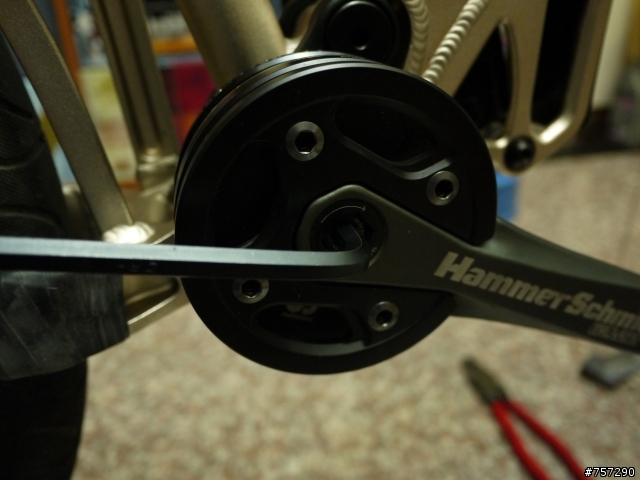

先將軸心塗上牛油
大盤鎖入後不要先鎖緊

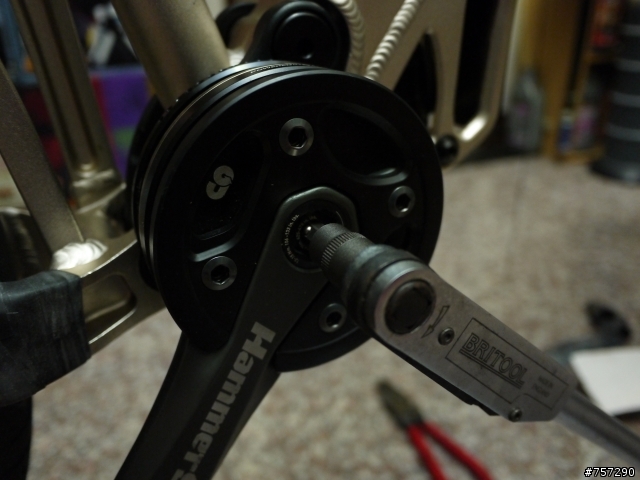

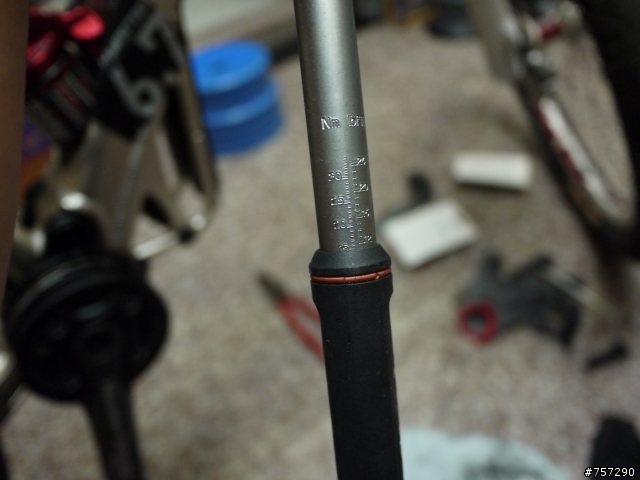

等等用扭力版手旋緊就好

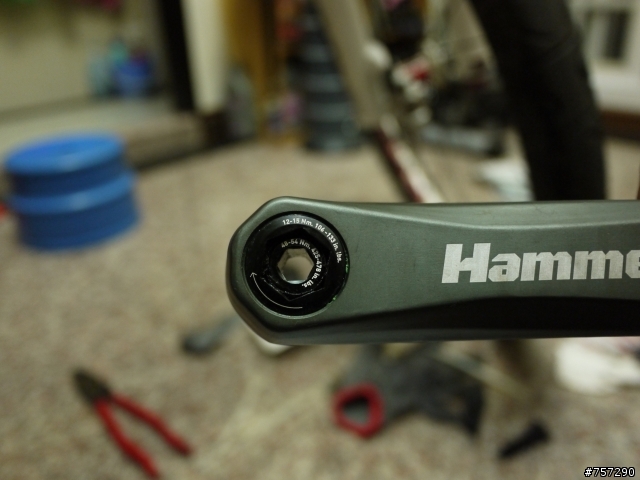

施力磅數為48~54Nm
慢慢鎖入直到"喀"的一聲
完成
左邊也是一樣的方法
所以不多作介紹

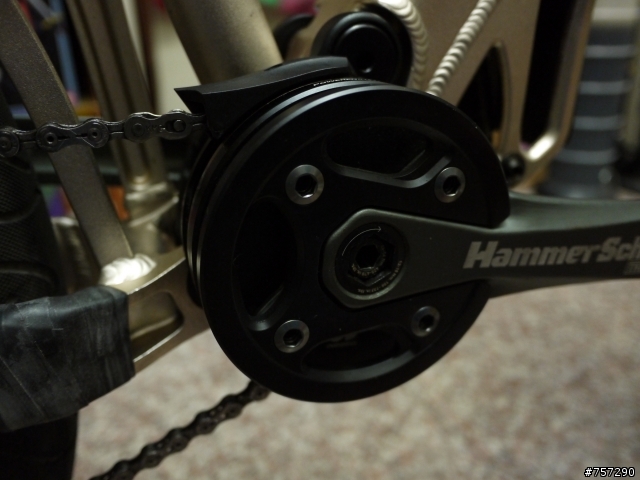

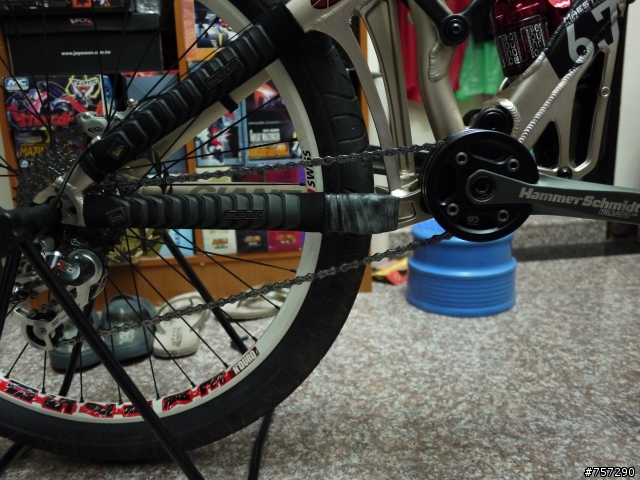

安裝鏈條

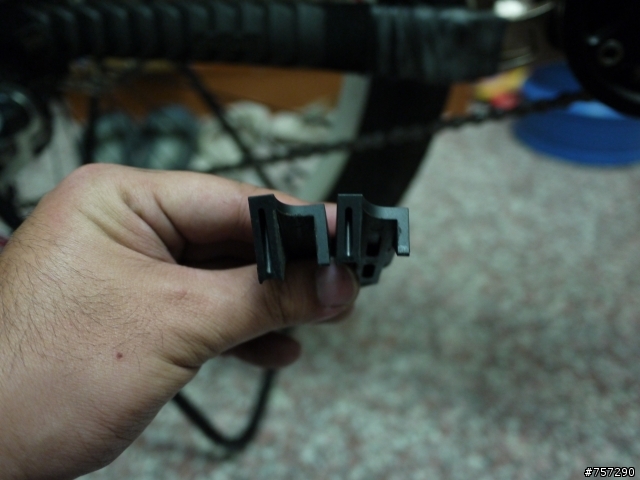

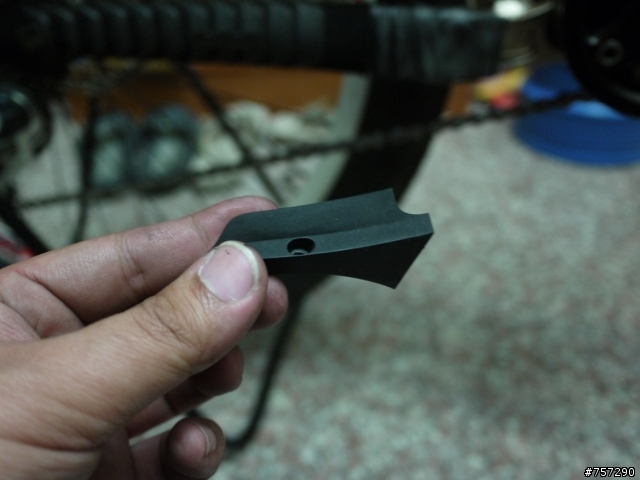

這個零件的功能為防止鏈條脫落
有兩種規格
左邊是24T齒盤用
右邊是22T齒盤用
裝上後保證鏈條不會掉

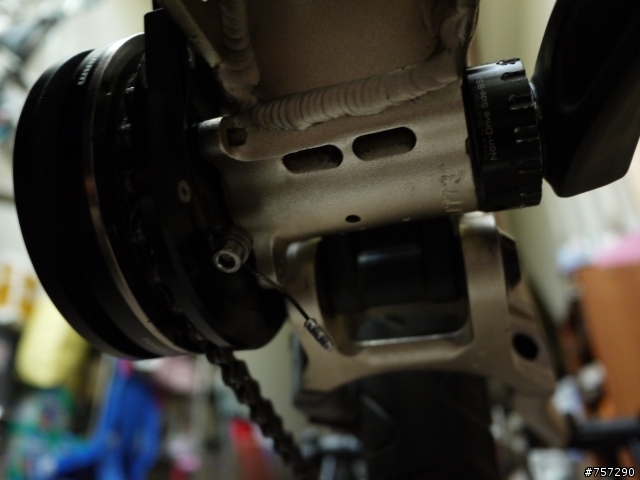

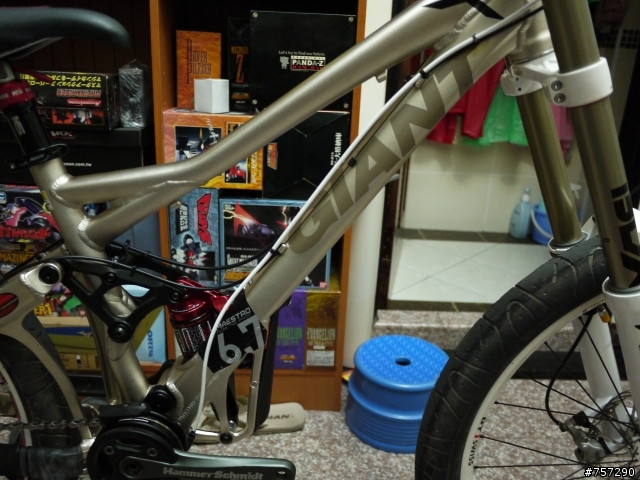

最後就剩下走線的部分
固定後線頭別忘了套上尾塞

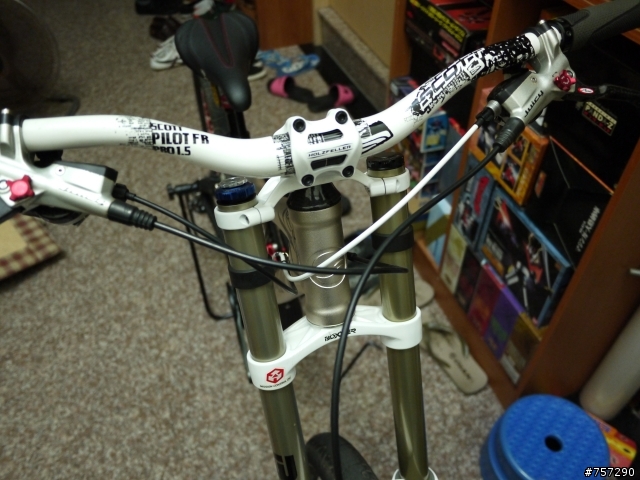

變速把手的部分
2速.3速都可以用
甚至不需要調整

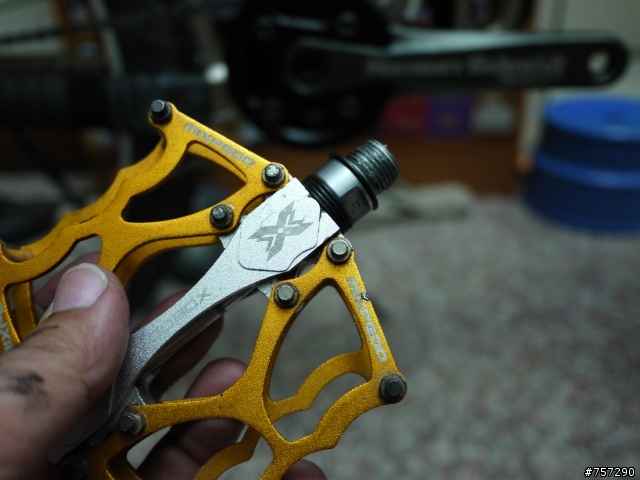

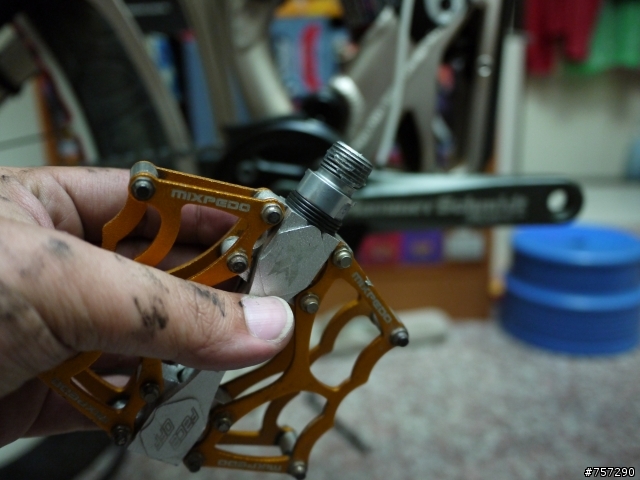

鎖上踏板前

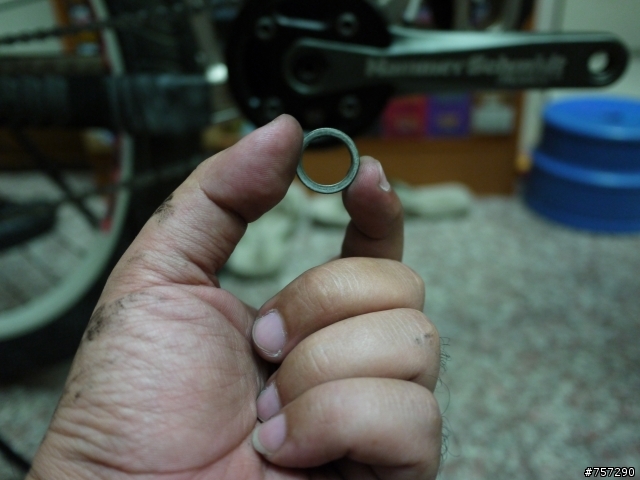

別忘了套上墊片及塗上牛油

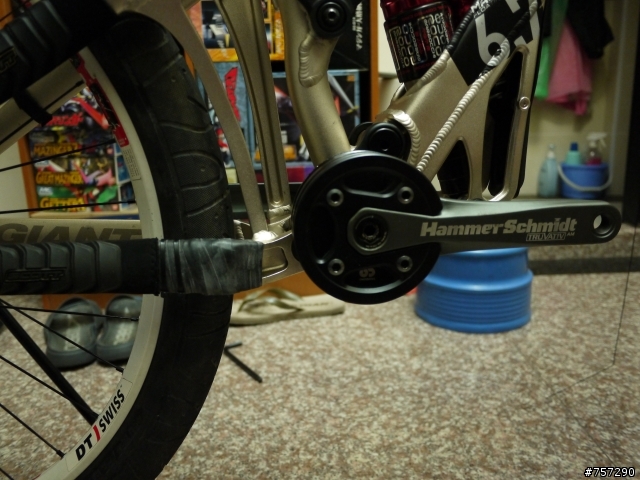

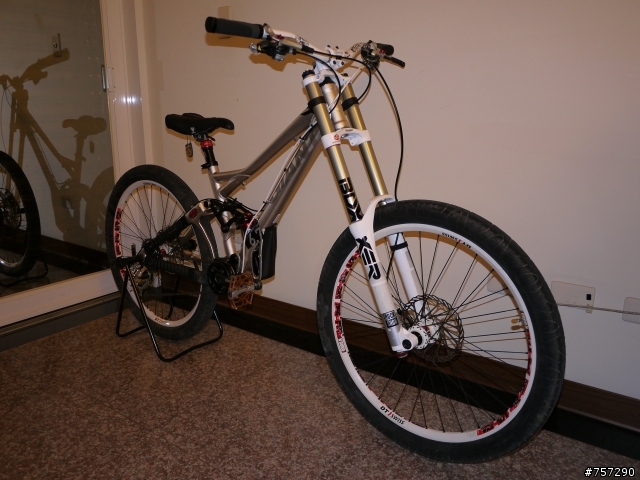

完工
