但是！！
首先，我要感謝我的師父－阿宏兄（我算是你首席大弟子吧
）不厭其煩地在MSN上告訴我材料的準備，拆解組裝，原理.........以打發我上班空虛的心靈
感謝詞講完！進入主題～～～～
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
基本材料錢：盒裝槍燈一支－－－－１２０元
Q5LED鋁基板－－－－２５０元
燈座－－－－－－－－３０元

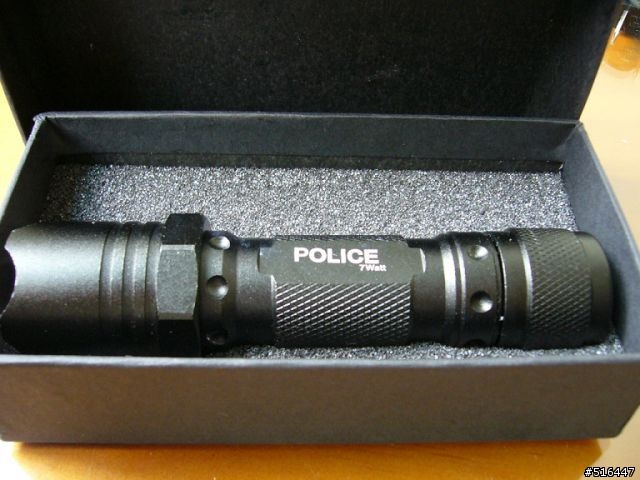

首先是槍燈主體，這支槍燈很便宜，才１２０元，但它的LED也可想一般，所以決定要把它換掉
而LED主角就是它，Q5的LED（已結合在鋁基座上，加強散熱）
話說大約在一年多前！小弟主管曾丟了一顆像鈕扣的PCB給我看，背面是鋁材質，要我研究，到今天才發現，原來它的用途就在LED上，一個成本不用幾塊錢，的東西，加上Q5的LED後，既然要我２５０元

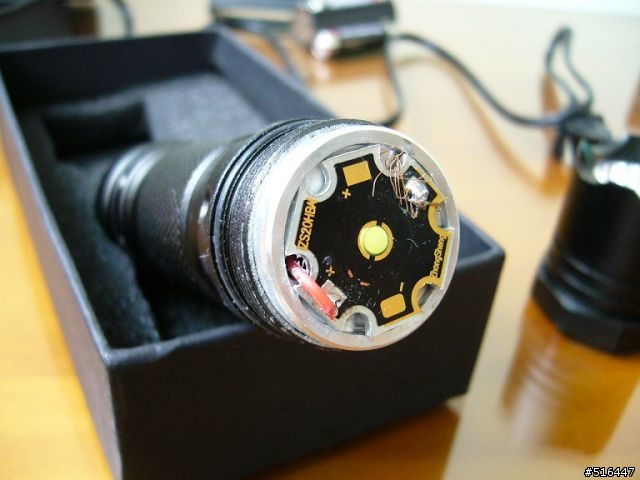

接下來，看看原廠的LED
比較之下就知道差在那了吧！！（Q5鋁基板原本上面是沒焊任東西，那是我昨天不小心扯斷，所以今天打算重焊的二手品了）
－－－－－－－－－－－－－－－－－－－－－哇係分隔線－－－－－－－－－－－－－－－－－－－－－－－－
到此我先講解一下，該手電筒附的PCB，並無多段式照明（一般常見的有強光、弱光、閃爍等模式），不過呢它價格才１２０元，是要再要求什麼哩～～～～
先講正負極好了，一般PCB上應該會有焊二條線（紅線和黑線），紅線代表正極，黑線代表負極
不過，該手電筒的PCB只拉一條紅線出來，理所當然就焊在Q5鋁基板上的正極
但它卻沒拉黑線出來，參照它原本的設計是在負極繞圈，直接去跟筒身做一個接地的動作
經過我請教阿宏大師之後，他的答覆是說，因為它只有一段式，也就是電流全力輸出，因此不用去控制IC
直接這樣做就行了，也就是照它原本的做！！（如有需要三段式的話，可以將該PCB換掉，網路價是１５０元）
以上如果解釋有錯，請阿宏大師再跳出來講解指正
－－－－－－－－－－－－－－－－－－－－－教學繼續－－－－－－－－－－－－－－－－－－－－－－－－－

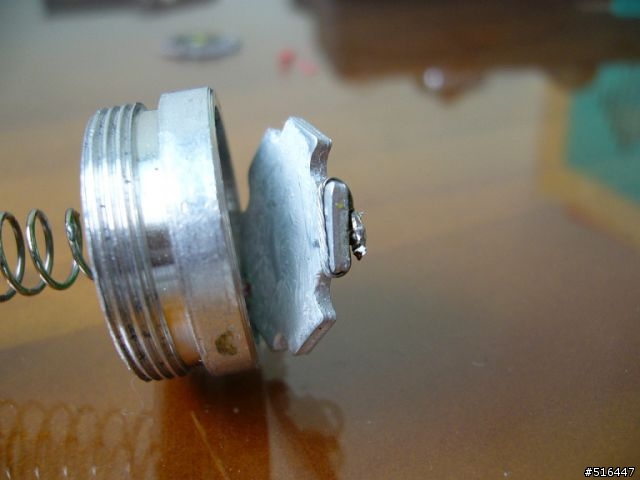

將原本的LED鋁基板拆下來

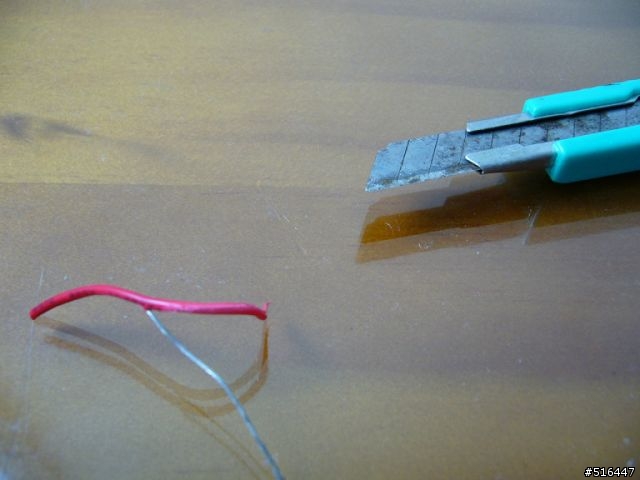

先準備一截電線，取它的銅線出來
注意看，把剛才的銅線繞著板子一圈（記得要繞在負極）

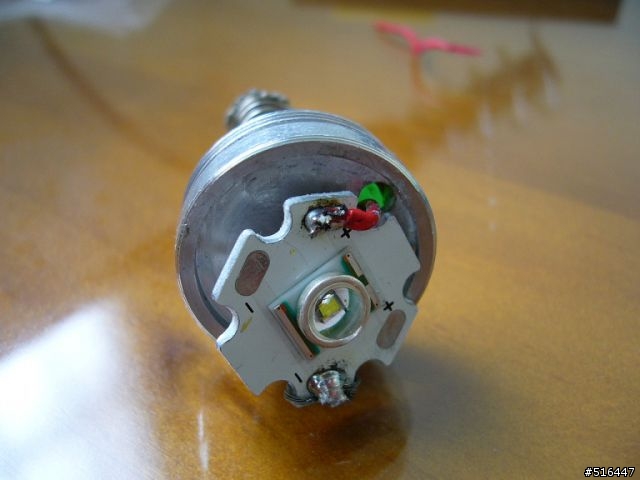

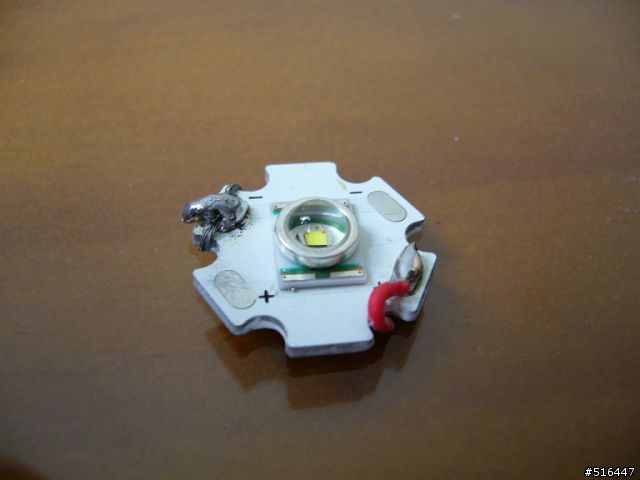

再看一次，紅線接在正極，而負極則繞一圈銅線當接地

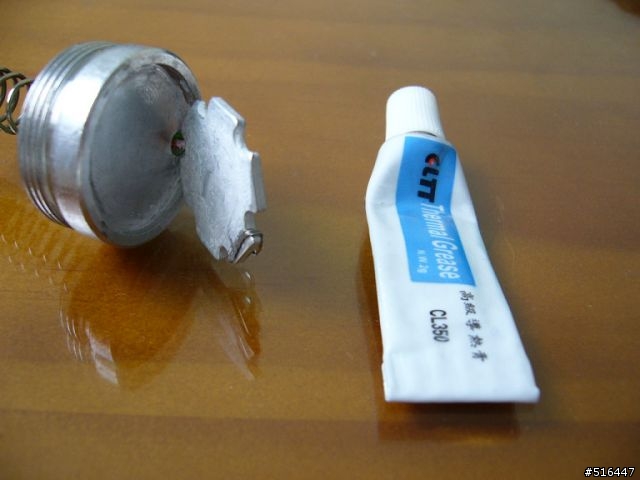

那條不是牙膏，是散熱膏，塗在鋁基板背面，增加導熱係數

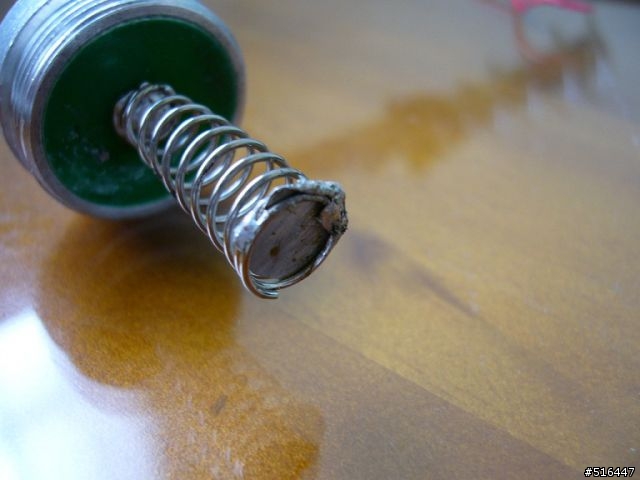

再來在和電池正極接觸那邊的彈簧焊上鐵片（鐵片取得來自3.5磁片的保護蓋）
這樣的做法是我打算用１８６５０的電池，所以這樣才有接觸點

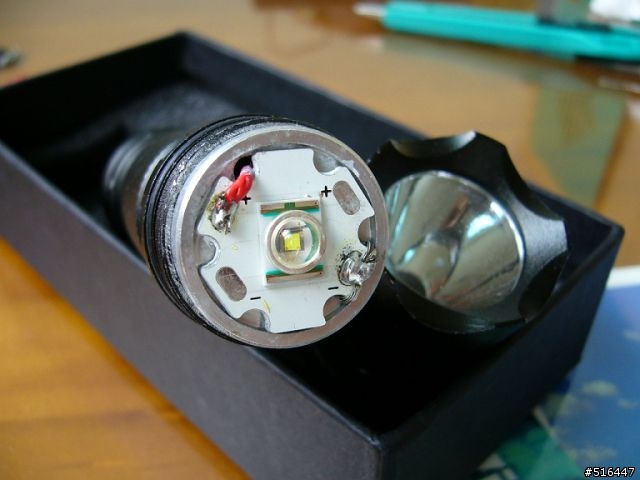

我拍這張幹嘛？？我也不知道........就當看成品吧
－－－－－－－－－－－－－－－－－－－－－亮度比較－－－－－－－－－－－－－－－－－－－－－－－－－

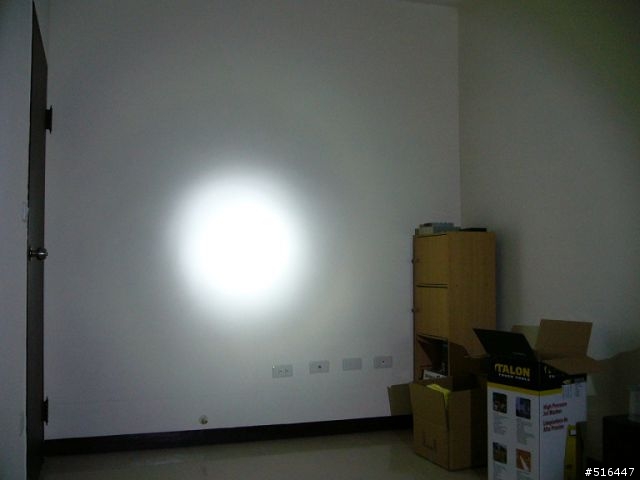

這是改裝好的槍燈，裝的是１８６５０的電池
這是改裝好的槍燈，裝的是全新的四號乾電池

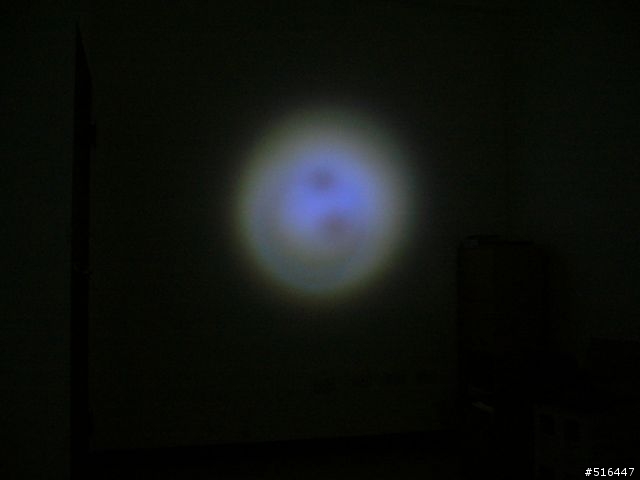

這是HL-40的頭燈，裝的是全新四號乾電池
－－－－－－－－－－－－－－－－－－－－－ 結 論 －－－－－－－－－－－－－－－－－－－－－－－－
最後，這張代表的是～改裝後，它可以共用18650的電池（需套環），或用三顆四號乾電池
至於亮度會有差，請看上面那幾張比較圖
如果本身就有18650電池的人，動手改這支，我覺得還蠻划算
如果覺得麻煩或不會改的話，網路上也有買全配才８５０元左右
其實算一算自己改並不會比較划算，但如果做二支以上的話
我覺得就有便宜到的空間
另外！網路上的LED來源真的是不是Q5也無可得知
畢竟自己去買材料來做會比較可靠
看完了吧！也會了吧！！.............................那就加分啊，快點～～五分奉上來給我
