【共享】竹蜻蜓4+2車架11.8版

th141

th141
個人積分：15分
文章編號：4071664

15分

樓主

2007-11-11 20:32

前言:
關於標題"共享"是因為這車架完成~將給竹蜻蜓車友於需要4+2活動時使用~
至於11.8版當然是11月8日製作完成日~
未來車友在使用上或有不便.不順~再依此版做修正~(以下看圖辦事)

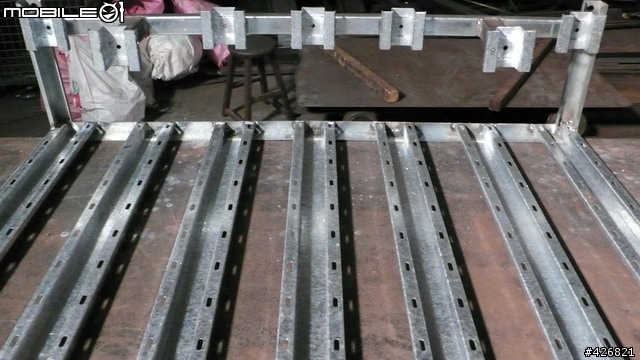

車架正面
【共享】竹蜻蜓4+2車架11.8版

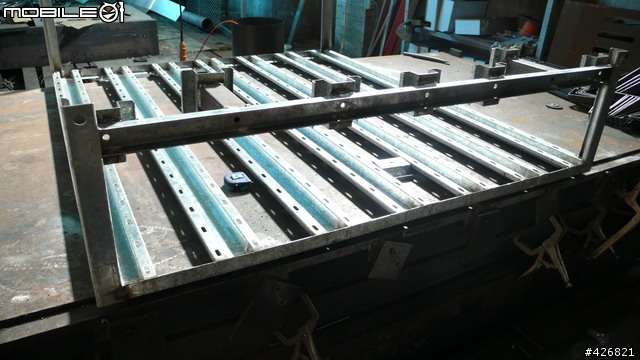

車架後面(固定單車軌道)
【共享】竹蜻蜓4+2車架11.8版

車架後面(單車軌道)
【共享】竹蜻蜓4+2車架11.8版

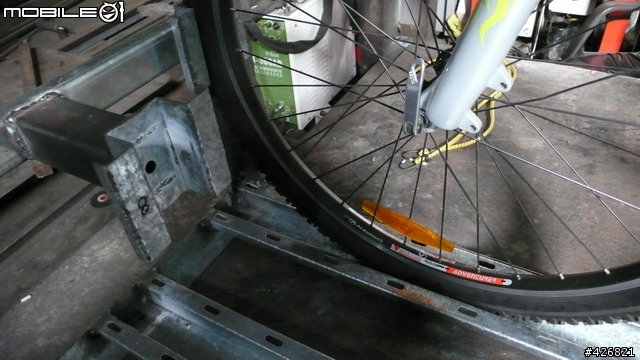

車架(前後輪檔)

車架固定立柱

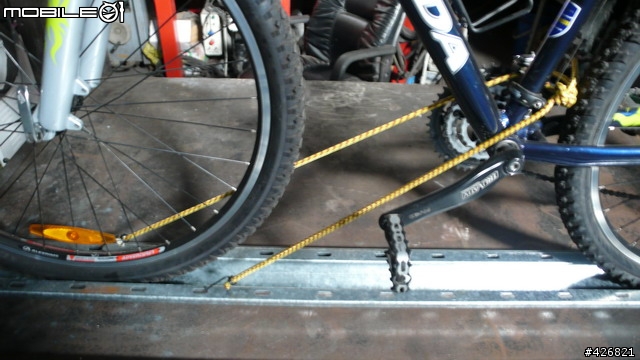

車架固定單車(自備機車繩)
【共享】竹蜻蜓4+2車架11.8版

車架固定單車(示範)
【共享】竹蜻蜓4+2車架11.8版

後記:
在星期五那天製作未完成前~就急於把這訊息P出~製作完後感覺沒想像中理想~可能要重新再修改!!
如果有急用這組就先將就用囉!!

2007-11-11 20:32 發佈

文章關鍵字車架竹蜻蜓 11.8

CB650rRider

CB650rRider
個人積分：23分
文章編號：4071786

23分

2樓

2007-11-11 20:49

很不錯!!!
不過....19吋和14吋都可以用嗎???
因為好像前後輪無法同時都固定到哩

star.

star.
個人積分：31分
文章編號：4072648

31分

3樓

2007-11-11 22:39

th141 wrote:
前言:關於標題"共享...(恕刪)

重兵器出現了,4+2已經逐漸成行!
太贊了!

williamhsueh

williamhsueh
個人積分：10分
文章編號：4072856

10分

4樓

2007-11-11 23:00

th141 wrote:
前言:關於標題"共享...(恕刪)

+100分
這是大家最需要
我起來是7車份

gally9901

gally9901
個人積分：37分
文章編號：4072915

37分

5樓

2007-11-11 23:06

th141 wrote:
前言:關於標題"共享...(恕刪)

真是太棒了
下次大家試試看把自己的車子固定上去吧
載滿車子不知道有多壯觀

滿分奉上

th141

th141
個人積分：15分
文章編號：4073287

15分

樓主

2007-11-11 23:41

後記~已說過了!!
這車架不是那麼完美~畢竟在不拆前輪狀態下~用幾條機車繩來固定還是粉晃動~況且1部3.5頓貨車只可以
載這一個車架7台單車~再使用率上太浪費!!
現在考慮要在重作~改拆前輪~用前輪去固定~這樣就不用擔心單車晃動問題~而且可以放14部單車~
~可要擔心拆下來的前輪如何處理!!

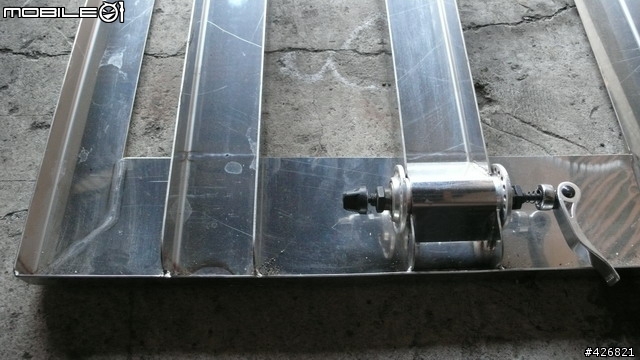

會做出這車架的概念是我在這之前有作一組自用車架~可放2台單車!!
但必須要花鼓跟快拆!!

這組是目前我所使用~各位覺得如何~可以的話打算照這型式在重新作2組這樣就1部3.5頓貨車~放2組車架
14台單車!!
當初花鼓跟快拆我花200買的~不知各位可否提供報廢花鼓~至於快拆可能要花錢買~看哪邊有比較便宜價格~
跟我說~我來去買!!

bbsking

bbsking
個人積分：16分
文章編號：4076358

16分

7樓

2007-11-12 11:49

th141 大大
01-如果把花鼓改成中空的鋁管呢?
不知道這樣可行嗎?

02-不知道2.1的輪胎放的下去嗎?

petersho

petersho
個人積分：0分
文章編號：4076898

0分

8樓

2007-11-12 12:51

不知道是否會考慮製作車架上管的固定支撐桿,
一般汽車的攜車架,主要固定還是靠上管的支撐桿來固定車架.
輪胎的部份則是用束帶綁緊底部,和用束帶固定住煞車,讓輪胎不會前後轉動.

輪胎凹槽作成梯形的話,會比方形來的有泛用性
梯形的話,輪胎從1吋～2.1吋都可找到適合的支撐點(要先算好梯形的兩邊寬和上下底寬)
方形的話,只會有剛好胎寬的輪胎才可以取得最佳的支撐點.

另外,底部輪胎槽的部份,製作成滑塊的方式來動態固定輪胎,這樣不管軸距長短的的車都可以用,
不知道製作上的難度和成本如何？

th141

th141
個人積分：15分
文章編號：4077882

15分

樓主

2007-11-12 14:48

胖喜 wrote:
很不錯!!!不過.....(恕刪)

只要是目前市售單車都可以裝上~前輪有頂到~後輪是因為各位單車輪距不同所以簡化製作(故利用機車繩固定)

bbsking wrote:
01-如果把花鼓改成中空的鋁管呢?...02-不知道2.1的輪胎放的下去嗎?..(恕刪)

1.用現成花鼓就不用去細部加工~直接把花鼓固定住就解決固定問題!!
(一般車店都有報廢花鼓(反正他也是要丟或賣給回收廠)跟他要1.2個沒問題~問題是一次要跟他拿個10幾個
怪不好意思)
2.現有11.8版是針對粗胎製作~再加上單單1.2條機車繩固定對各位的愛車來說太傷了~才有重做車架打算!!

petersho wrote:
不知道是否會考慮製作...(恕刪)

當初我作自用車架是考量到放在車內所以沒哪個桿子~如果要用桿子方式製作那體積就太大了~不好收納車架!!
未來要重作車架就照我自用車架方式來製作~是直接拆前輪~前叉跟花鼓固定!!
至於輪胎凹槽部份也有考慮到作成V槽~在11.8版這車架如果用V槽或許單車晃動不會那麼嚴重~但還是傷車胎!!
新版車架還是用平凹槽~這考量到單車上下貨車時比較不會重拖~單車固定鎖在花鼓上這方法是目前我用過最牢靠的方式!!
11.8版製作期間也有考慮到滑塊固定~到後來沒用的原因是凹槽板金強度不夠~作了較果不彰所以沒作~
最主要還是車架單體結構單純~固定單車牢靠為原則!!

speedxnet

speedxnet
個人積分：63分
文章編號：4101981

63分

10樓

2007-11-15 7:29

th141 wrote:
只要是目前市售單車都...(恕刪)

很猛的想法+不錯的巧思, 建議如果一定要用東西束起來的狀況下, 可以使用魔鬼粘的那種束帶, 他比較沒有機車繩那種會伸縮的問題存在.
