長天GM-210 GPS接收機.接線求助!!

kooe
個人積分：0分
文章編號：191107

0分

樓主

2004-06-23 16:36

我的長天 GM-210 GPS接收機,因為PS/2(母)接頭處夾斷掉了,買一個PS/2(母)接頭回來接,我有看長天網上的接角定義的解說,但卻不知那條顏色的線須接在幾號接角,麻煩請各位大大知道的先進们幫忙解答一下. 謝謝了
* 線總共有5色(白.紅.橘.綠.黑 )

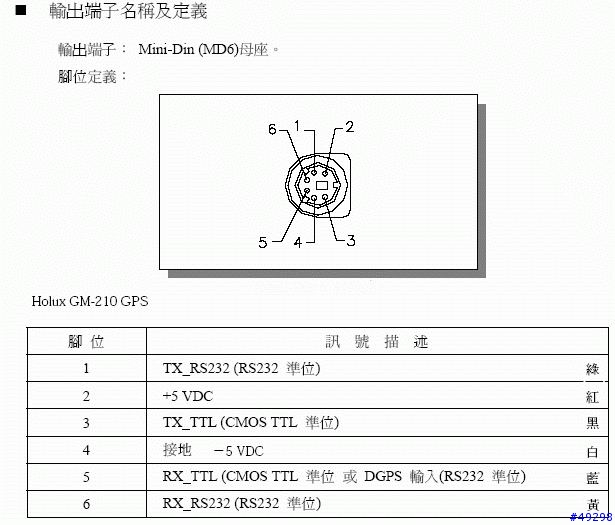

腳位訊號描述
1 TX_RS232 (RS232 準位)
2 +5 VDC
3 TX_TTL (CMOS TTL 準位)
4 接㆞
5 RX_TTL (CMOS TTL 準位或 DGPS 輸入(RS232 準位)
6 RX_RS232 (RS232 準位)

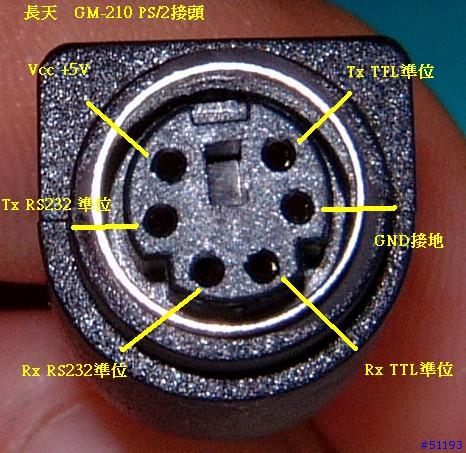

(因為無法複製長天網上PS/2(母)接頭圖,所以引用討論區上的圖請見諒)

2004-06-23 16:36 發佈

文章關鍵字 GM-210 GPS 接收機 210

carolwu

carolwu
個人積分：1分
文章編號：191375

1分

2樓

2004-06-23 22:11

我只知道紅線->Vcc +5V ,黑線->GND接地 ,白線->Tx RS232準位 ,綠線->Rx RS232準位

kooe

kooe
個人積分：0分
文章編號：191774

0分

樓主

2004-06-24 11:21

忘了說,還有一條是沒有包起來的線,是否不用接的 .

kooe

kooe
個人積分：0分
文章編號：192051

0分

樓主

2004-06-24 16:58

我有照你所說的這樣接,但是經過1個多小時還是無法定位啊. 請大家幫幫忙吧!!!

ChangChan

ChangChan
個人積分：9分
文章編號：192268

9分

5樓

2004-06-24 22:51

保固差一個月就到了,拆了它共六條線,另外沒包的線接 PS/2 鐵片部分(與GPS接地),可不接
紅 +5VDC , 綠 Tx(RS232) , 黃 Rx(RS232) , 藍 Rx(TTL) , 白 Ground , 黑 Tx(TTL)

ChangChan

ChangChan
個人積分：9分
文章編號：192311

9分

6樓

2004-06-24 23:50

倘若還是不行可能就是壞了,因為是人為已不保固了,到不如就把外殼拆了看線的顏色可能還有一絲希望
GPS天線朝上腳座由右邊算起
1 => +5 VDC
2 => Tx(RS232)
3 => Rx(RS232)
4 => Rx(TTL)
5 => Ground -5 VDC
6 => Tx(TTL)

kooe

kooe
個人積分：0分
文章編號：192818

0分

樓主

2004-06-25 16:58

黑色是接地,也要接上不然沒電.

ChangChan

ChangChan
個人積分：9分
文章編號：193308

9分

8樓

2004-06-26 2:56

kooe wrote:
黑色是接地,也要接上不然沒電.

我實際拆GPS測量是白色線喔! 光看線的顏色假如不同我也愛莫能助了!
因為為了讓你知道我已經拆了GPS天線外殼了

kooe

kooe
個人積分：0分
文章編號：193469

0分

樓主

2004-06-26 11:34

感激不盡,還讓你拆了機子,真是謝謝了!!!
