W202音響主機DIY(1DIN改2DIN)

日前入手一台96年W202 C220,由於先前的車子音響為2Din規格,所以數位電視.導航.導車攝影樣樣都具備,上網蒐一下發現W202改2DIN的音響+面板動則20K以上,所以我早就上拍賣網儲存裝備一台2DIN單片DVD+藍芽+USB+MP3觸控主機3,500元+數位電視1,500元+導航主機2,000元,總計花費7,000元,趁著這假日給他來個DIY,藉此分享給各位W202車有參考...DIY樂趣無窮阿!

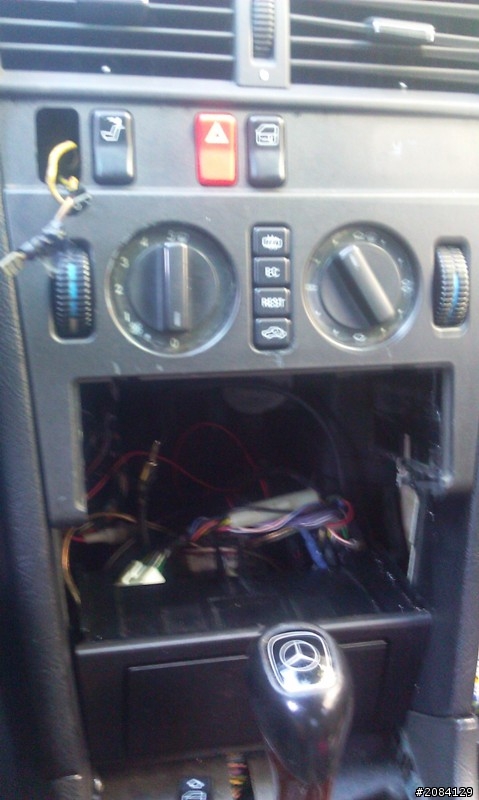

1.首先拆除的程序我就略過了,將中控面板拆除後緊接著看到的就是原廠1DIN音響框.

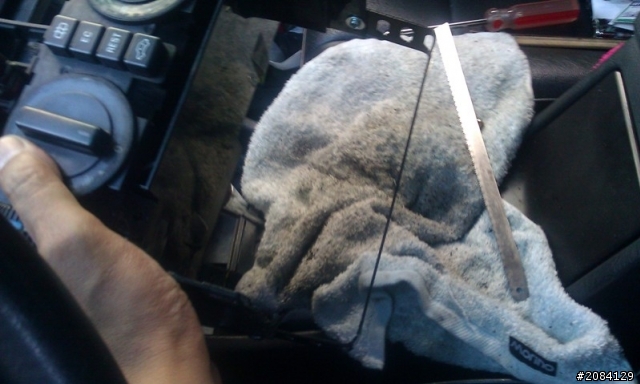

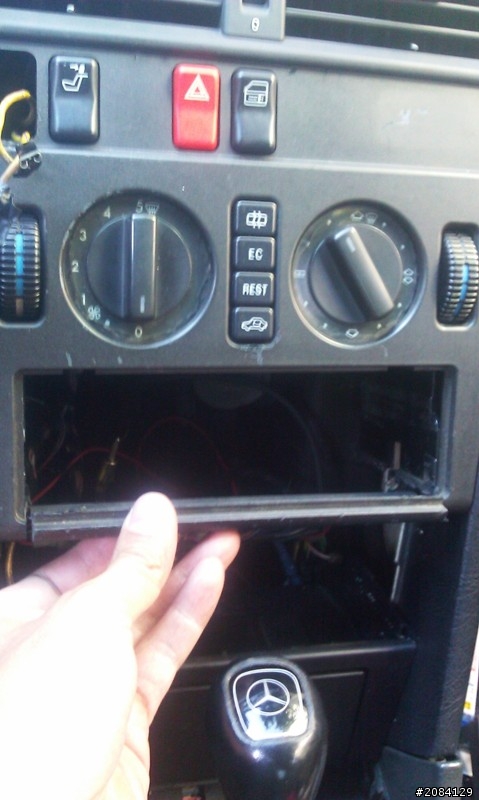

2.接著就是原場中控面板,1DIN的框也是鋸掉...記得兩旁需要用美工刀修整,以免2DIN主機置入時"卡卡"

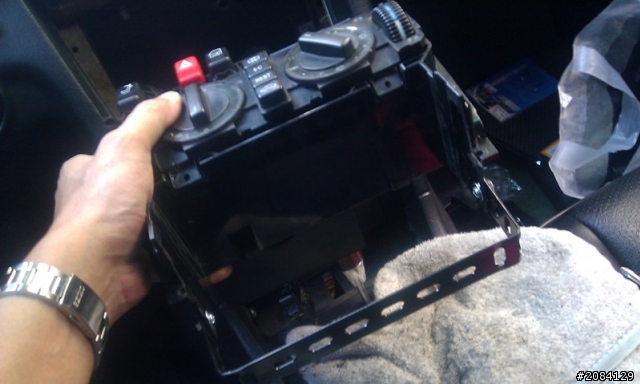

3.將原場1DIN音響框取下,再用自攻螺絲鑽孔,接著用螺絲(五金行購買公+母+墊片)將鐵片(車麗屋購入)所
在音響框下方,作為2DIN主機的支撐座





4.完成鐵架固定後將音響框裝回原位,在將中控面板裝回,(趁著拆除冷氣面板時順便將小燈泡更換),接下來就是重要的工程"接音響線",因為BENZ的音響線路顏色根市售的音響線路顏色不一樣,所幸我已先改裝"哥樂"1DIN音響,音響線路早已重新接過,所以我只要對著顏色剪+接,完成測試後將2DIN主機塞入加工後的音響框...

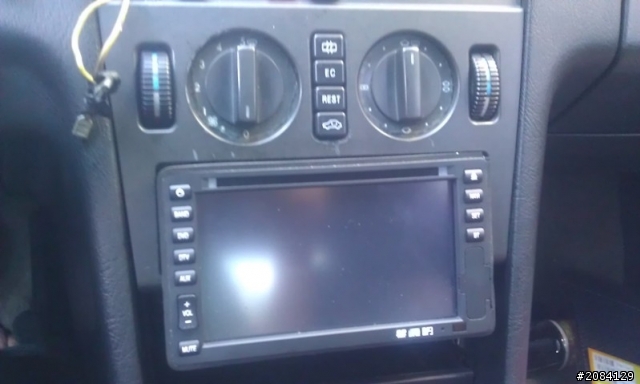

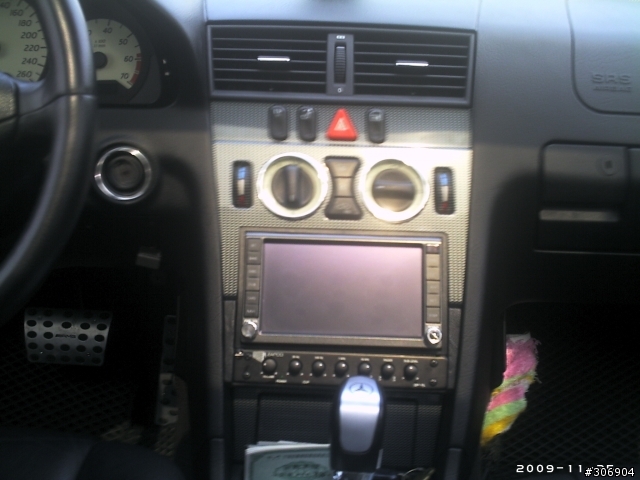

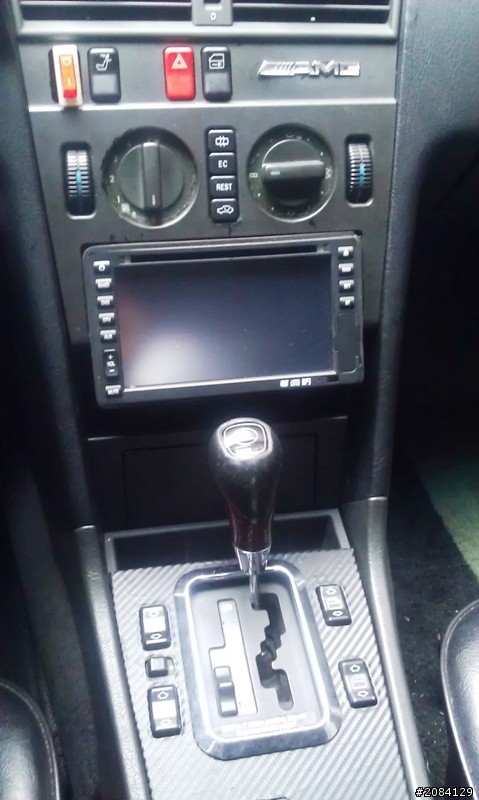

5.接著將所有拆除的面板裝回,小心喔!塑膠扣別拆斷...完成組裝後密合度進95%(原置物盒就拿回家當紀念)

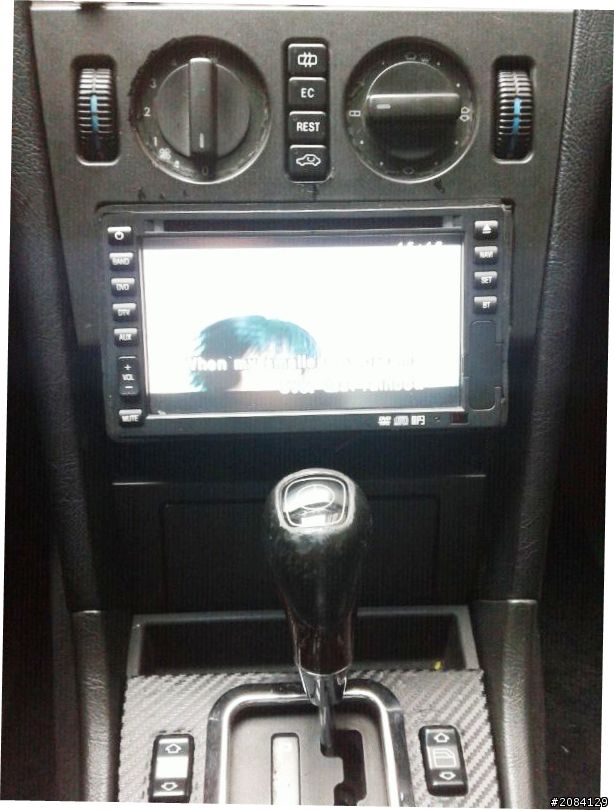

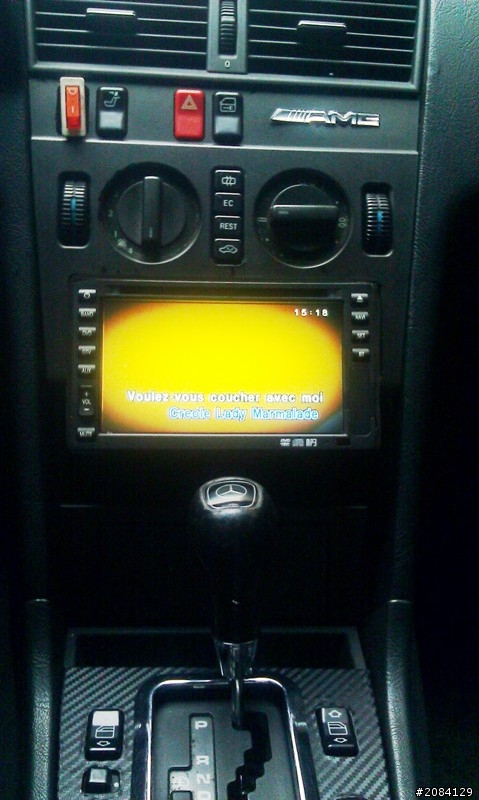

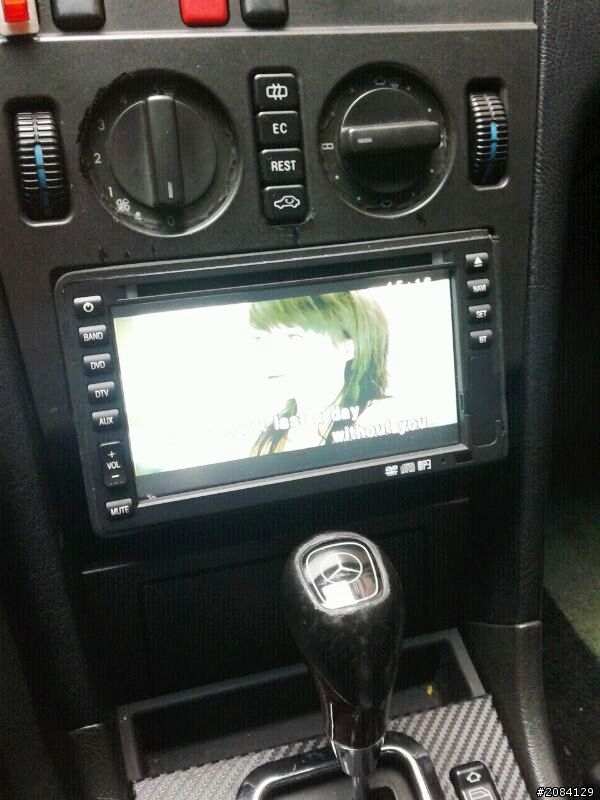

6.完成組裝之後當然要給他測試一下DVD


上述改裝材料費用500元有找,所以花費小小但開心度可是破百阿!!!

有興趣的車有可以交流一下!!!
