用 illustrator 繪製弧線

hucwhsu

hucwhsu
個人積分：8分
文章編號：5281300

8分

樓主

2008-03-12 16:34

請問各位大大

illustrator 可以畫出弧線嗎? 美工廠商跟我說只能畫圓再砍掉不要的部分變成弧....

沒有類似 CAD 軟體的弧線功能嗎?

2008-03-12 16:34 發佈

文章關鍵字 Illustrator 弧線

yameme

yameme
個人積分：1165分
文章編號：5281731

1165分

2樓

2008-03-12 17:11

要畫弧線，可以在軟體裡用“鋼筆工具“拉背茲曲線。
跟 PS 裡畫 Path 的用法一樣。

如果要讓 AI 有類似 CAD 的功能，可以外掛一個軟體叫 CADtools，不過要錢就是了～。
http://www.hotdoor.com/index.php?content=cadtools&navcontent=cadtools

hucwhsu

hucwhsu
個人積分：8分
文章編號：5281856

8分

樓主

2008-03-12 17:21

我講的弧是指圓的一部份, 不是曲線,也就是有弧長和角度的參數
你說的拉背茲曲線應該不是我要的

hammer.wu

hammer.wu
個人積分：34分
文章編號：5288108

34分

4樓

2008-03-13 1:41

hucwhsu wrote:
我講的弧是指圓的一部...(恕刪)

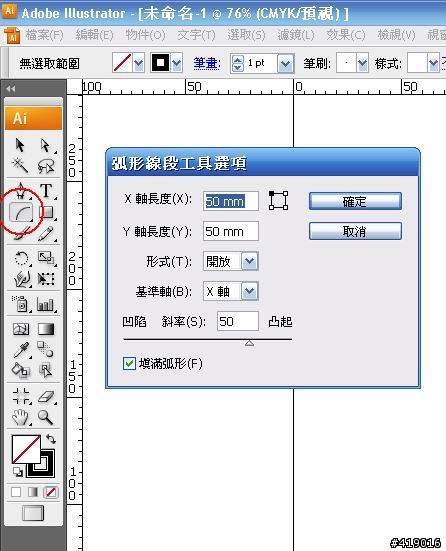

弧形工具不是一直都在？
如圖：

電腦觀點-初學者討論區　www.pcview.org　無論多入門的問題，應該都要有答案。

hucwhsu

hucwhsu
個人積分：8分
文章編號：5289020

8分

樓主

2008-03-13 8:12

我沒用過 illustrator 不清楚那個畫弧工具所產生的弧是不是我要的
廠商也是跟我說他們是用弧去描繪我的圖形
但是用 CAD 軟體打開就只能看到一堆小線段組成的曲線, 而非由"弧線"組成的曲線
簡單來說, 我要的弧是幾何定義上的弧線,可由角度, 半徑, 弧長定義出來
illustrator 的弧線應該是由小線段組成, 無法用幾個參數定義出來
既然外掛軟體 CADTools 都出現了, 那我也只能接受 AI 無法簡單的畫出弧線這個事實

hammer.wu

hammer.wu
個人積分：34分
文章編號：5317996

34分

6樓

2008-03-15 12:55

hucwhsu wrote:
我沒用過 illus...(恕刪)

原來你是要在CAD軟體裡開啟，
那不一樣，CAD軟體裡的弧線是需要定義的。

跟CorelDraw或Illustrator這一類向量繪圖軟體所畫出來的弧線，
先天就有不同。（比如這些弧線會有控制點）

要是你將 .cdr 或 .ai檔轉換為.dxf .eps或 .dwg
再以CAD軟體來開啟，的確會造成你所描述的狀況，
就是一段弧線或曲線，會是以很多小段的直線組合而成。
（也就是一堆錨點，並非兩個而已）

這是軟體特性不同的問題，只能以外掛程式或是重繪來處理。
（以前常幹這種蠢事，協力廠用的軟體不同的關係。）

電腦觀點-初學者討論區　www.pcview.org　無論多入門的問題，應該都要有答案。

hucwhsu

hucwhsu
個人積分：8分
文章編號：5357834

8分

樓主

2008-03-18 18:50

原來你是要在CAD軟體裡開啟，
那不一樣，CAD軟體裡的弧線是需要定義的。

跟CorelDraw或Illustrator這一類向量繪圖軟體所畫出來的弧線，
先天就有不同。（比如這些弧線會有控制點）

要是你將 .cdr 或 .ai檔轉換為.dxf .eps或 .dwg
再以CAD軟體來開啟，的確會造成你所描述的狀況，
就是一段弧線或曲線，會是以很多小段的直線組合而成。
（也就是一堆錨點，並非兩個而已）

這是軟體特性不同的問題，只能以外掛程式或是重繪來處理。
（以前常幹這種蠢事，協力廠用的軟體不同的關係。）

請問你知道有什麼外掛可以讓 AI 畫出 CAD 的弧嗎??
我去買了 CADTools 結果畫出來的弧還是小線段

還好可以退費 ...

hammer.wu

hammer.wu
個人積分：34分
文章編號：5375883

34分

8樓

2008-03-19 23:44

老實說，我個人用過的軟體，都會讓我有『重繪』的想法，
所以基本上，我無法推薦。

一開始也講過了，這是軟體特性的問題，或許你該回頭審視你得出圖流程是否不正確？
為何會用Illustrator來畫CAD的圖稿？

舉例：我在Illustrator做的圖（不是太複雜的話），轉存EPS（降版存），然後再以SolidWorks來開（印象是2005版），便不會出現線段，一切都很正常。

而同一個檔案，在MARSCAD裡，就會亂七八糟。
通常到最後會發覺自己花了數倍的時間在轉檔修正，乾脆就重繪了。

電腦觀點-初學者討論區　www.pcview.org　無論多入門的問題，應該都要有答案。

hucwhsu

hucwhsu
個人積分：8分
文章編號：5377952

8分

樓主

2008-03-20 7:56

其實我是要把鉛筆畫的圖稿(類似素描)抓出輪廓輸入 CAD 軟體
試了很多 raster2vector軟體, 效果都不是很好, 必須再修修補補
剛好有認識美工朋友, 才會請他們幫忙描圖。

至於樓上網友提到的 CADTools, 的確可以在 illustrator 裡畫弧線,
但轉出之後就會變小線段, 我詢問過廠商, 答覆是 illustrator 的 exporter 會自動轉成小線段
和 CADTools 無關............ 既然知道原因出在哪裡, 我就搜尋 exporter 相關資料,
終於找到一套便宜又好用的軟體可以解決我的問題... EXDXF-Pro2
主要功能是提供 illustrator 和 CAD 軟體轉換的平台, 在輸出入時可以用polyline, line, arc 取代原本圖形
