[測試] Pro/ENGINEER搭配NVIDIA Quadro FX 3800效能實測

NVIDIA Quadro FX 3800工作站顯示卡

首先跟大家分享一個電腦效能概念，其實電腦效能總體表現就像一個團隊一樣，並不是單個零件效能好就行了，而是要看整個系統搭配哪個較弱，將它更換高一些效能總效能就會提升。例如：當你在進行接力賽時，第一位選手跑很快並不是第一名，最後一位到達終點才算得分，這就是電腦系統。由此可知顯示卡若是太差是會將電腦效能降低，所以顯示卡快換一個較高階的，說不定你的電腦就是因為顯示卡壞了效能。

電腦軟硬體技術的發展，許多的新技術一直開發出來並且被廣泛的應用在所需職場，CAD設計、CAE分析、CAM製造、3D動畫、大型組合件裝配、彩現…等，如今性能需求越來越高，需要能夠呈現更逼真視覺效果，操作更簡易快速，效能擬真可是需求的重點，畫面顯示的三維影像處理技術在各個領域應用和不斷改善，滿足了專業設計者在真實彩現視覺慾望。

作者簡介:

國立虎尾科技大學機械設計畢業，於邁鑫機械公司從事設計製造研究5.6年之久，於學承電腦教書(工業製圖類)也有3年之久，8月將到勤益科技大學授課，業餘幫朋友組裝電腦。


測試應用:

NVIDIA Quadro FX 3800顯示卡搭配Pro/ENGINEER為測試專案，專業設計製業造最頂尖軟體Pro/ENGINEER軟體，從設計到分析、組裝、工程、分析、動態模擬、CAM全包，NVIDIA Quadro FX 3800不過未來推出低價版時我應該會買來使用，以滿足以超速快感，或與朋友一起玩樂應該也不錯。此次有此機會測試工作站級顯卡，當然要拿NVIDIA Quadro FX 3800來測試一下嚕。


顯示卡功能

下一世代架構可將幾何學和填充速率的效率提升達兩倍之多，能為專業等級的CAD、DCC和科學應用提供業界最高的效能。


下一世代頂點(Vertex)和像素可程式化著色模型4.0(Pixel Programmability Shader Model 4.0) 針對OpenGL和下一世代DirectX 10領先業界的專業級應用，著色模式4.0(shader model 4.0)的參考標準能提供更高等級的效能和逼真效果。

　

下一世代Vertex和像素可程式化Quadro FX GPU引進無線長度頂點程式和動態流程控制，可消除之前對著色程式的複雜度和結構的限制。Quadro FX GPU能提供極精密的特效，遠非之前的即時繪圖系統所能想像。

CUDA架構

NVIDIA® CUDA™ 為Quadro專業等級 GPU的創新平行運算架構，能在互動光線追蹤、無限元件分析，以及計量流體力學實現突破以往的效能。

NVIDIA統合GPU架構

業界首創統一GPU架構，可動態分配運算、幾何、著色和像素處理資源，以提供最佳化的GPU效能。


軟體功能

Pro/ENGINEER Wildfire 4.0現在提供快速且簡單的局部彩現功能，以往在採現功能時都需要很久的時間才能獲取預覽結果，在於Pro/ENGINEER Wildfire 4.0增加此一局部彩現功能，對於使用彩現功能的使用者來說，可是一項即時預覽的超優功能，方便又快速的獲取結果在進行修改，多次的修改只彩現局部材質、光影、場景有助於快速修改正確材質、光影、場景。


外觀

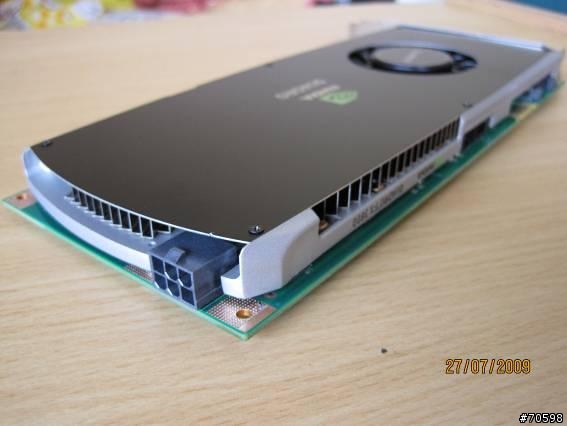

主體起來就像是個盒子樣式！散熱片以整體規劃設計處理包覆在外罩內部，金鐘罩質感UP！UP！

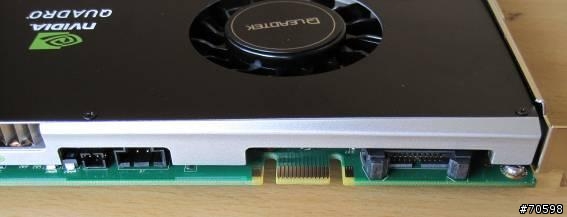

輸出介面為一個DVI以及兩個DisplayPort介面，DisplayPort新規格高速傳接頭，
已設成標準規格迎接未來使用者需求。

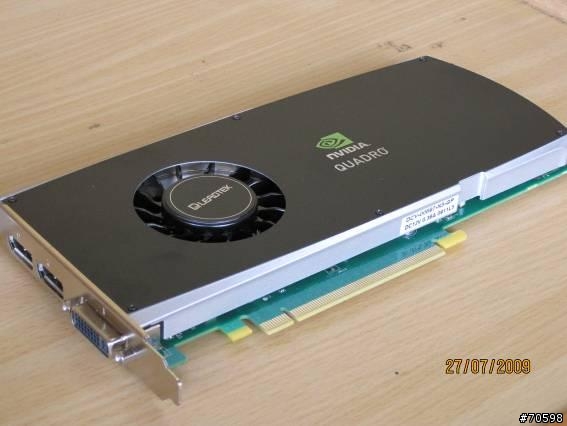

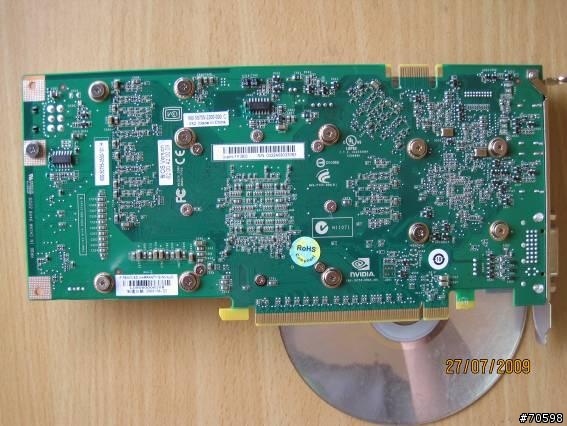

下圖為顯示卡尺寸，主機板的二分之一大小。


散熱

此款顯示卡產品在於散熱器方面，雖然沒有俏麗的外表，可是在於他的設計上，散熱從頭到尾都有流體經過(氣流)，有別於一般顯卡裝個風散吹風了事，排氣口也來個Double Exit，在於流體則會產一順暢排出熱源，工程師可是有下工夫的喔，導熱設計可說是給他高分，散熱效果與運作時的低噪音，不對應該說是環境太吵，使我在做測試時完全聽不見風切聲，讓人印象深刻。

作者將電腦開機8H後，在用手去試了一下顯示卡溫度，還是有點燙，查一下可能原因為，顯示卡裝在主機內，若是主機排熱風散效果不佳時，將倒置熱能在主機內循環而無將熱能排出機體，作者建議工程師若是能將顯示卡熱能排氣口，改道排出機殼(例如利用未使用插槽位置排出熱氣)，可以增加主機散熱喔。



下面三張圖為預覽調整即可顯現著色

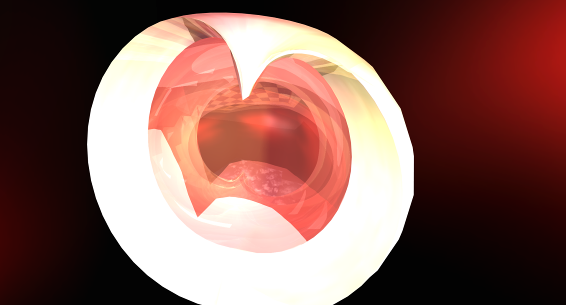

下圖為一般顯卡彩現結果

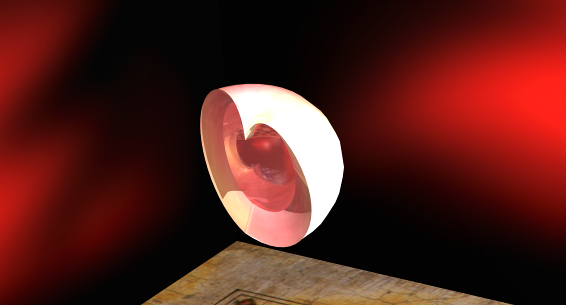

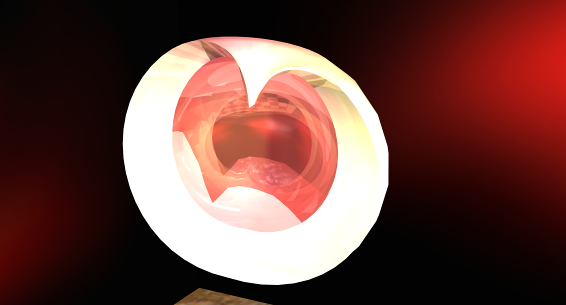

下圖為FX3800彩現結果

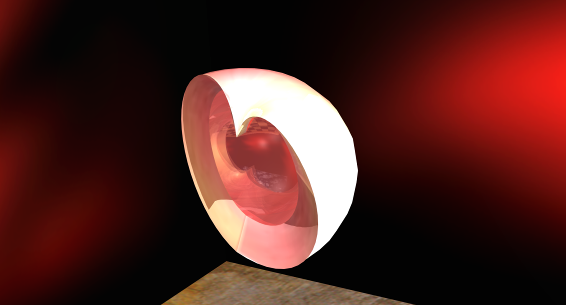

下圖為一般顯卡彩現結果

下圖為FX3800彩現結果


下圖為一般顯卡彩現結果

下圖為FX3800彩現結果

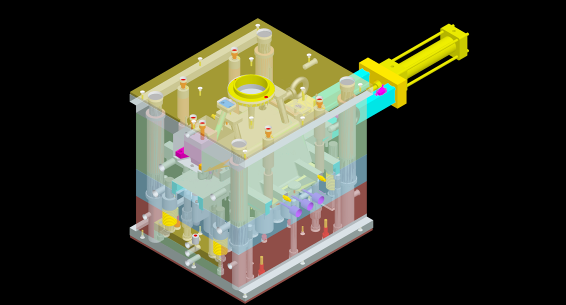

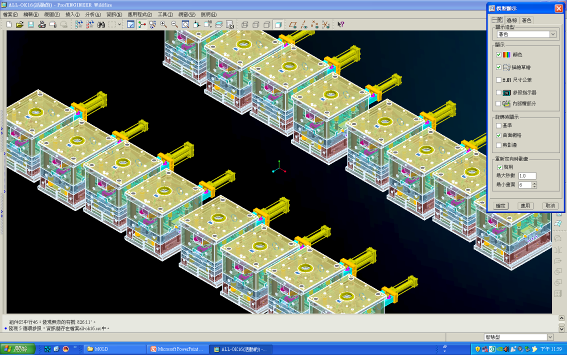

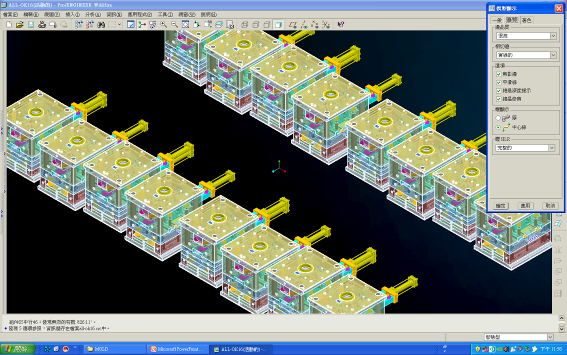

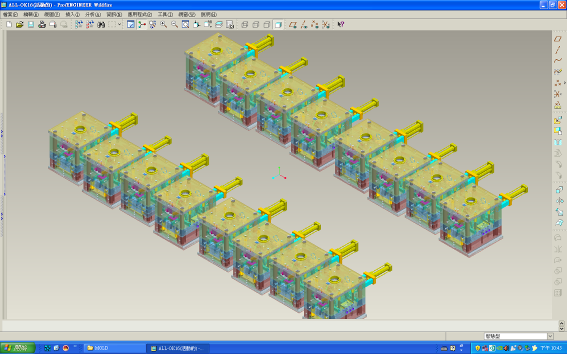

下圖為一般顯卡預覽結果(16組模具組合圖，在機械設計製造業來說，能夠跑組合圖顯卡，及電腦效能一定要強，要不然有一方效能較差就會拖累電腦整理表現。


行業購買建議:

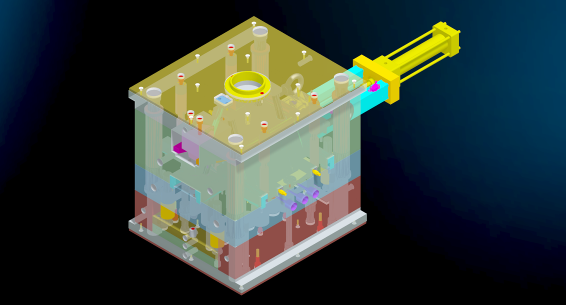

產品設中的組合件特點是由單一小零件設計，為了瞭解其設計結果使其清楚呈現眼前，則必須進入多零件設計，產生其設計組裝結合動作，卻構成了結構複雜，需要對光影等眾多細節進行處理。由軟體的角度來看，對於專業的設計公司，選擇電腦平臺主要考慮系統的圖形處理能力、處理器的運算能力和實際運行的穩定性及資料的儲存能力。麗台高階NVIDIA Quadro FX 3800工作站顯示卡絕對首選。(上圖可為證明)

評測工作站規格

Number of threads	3 per processor
Name	AMD Phenom X4 8650
Specification	AMD Phenom(tm) 8650 Triple-Core Processor
Package	Socket AM2+ (940)
Core Speed	2310.6 MHz
Stock frequency	2300 MHz
Chipset & Memory

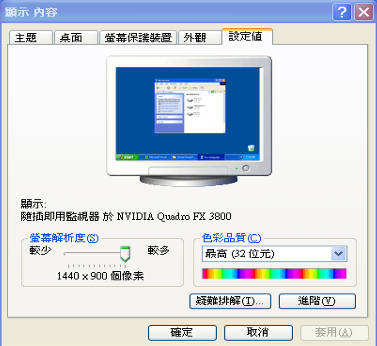

Graphic Interface	PCI-Express
Shader	1024 MB GDDR3
PCI-E Link Width	x16

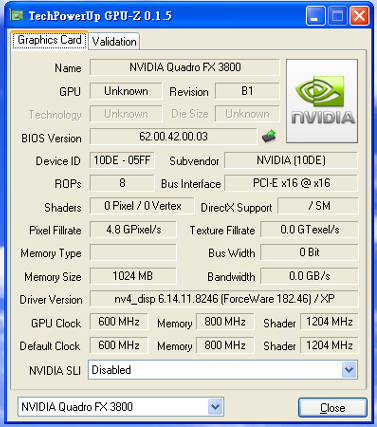

Gpu clock	600MHz
Memory	800MHz
Pixel Fillrate	4.8Gpixel/s
System
Mainboard Model	M2N68-AM Plus
Memory SPD
Module 1	DDR2, PC2-6400 (400 MHz), 2048 MBytes, Team Group Inc.
Module 2	DDR2, PC2-6400 (400 MHz), 2048 MBytes, Team Group Inc.
Software
Windows Version	Microsoft Windows XP Professional Service Pack 2 (Build 2600)
DirectX Version	9.0c

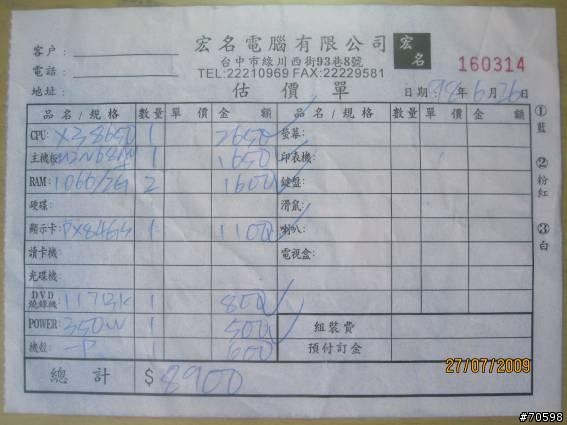

附上:主機升級所花分銀兩


測試數據
Viewperf proe-04 Report
NVIDIA Quadro FX 3800顯卡(37.83比7.97高出一般顯卡4.74…倍)

Test #	Weight ()	Frames/sec
1	13.50	37.10
2	13.50	40.00
3	13.50	47.20
4	16.00	37.40
5	16.50	37.40
6	13.50	59.80
7	13.50	19.00
Weighted Geometric Mean = 37.83

一般顯卡

Test #	Weight ()	Frames/sec
1	13.50	2.68
2	13.50	5.93
3	13.50	6.34
4	16.00	12.00
5	16.50	12.00
6	13.50	16.20
7	13.50	7.36
Weighted Geometric Mean = 7.97

保固

對於一位設計開發工程師來說，設計開發時效性是分秒必爭的，電腦用三年效能就跟不上新規格，效率自然會隨之停滯不前，要有競爭力就要有效率



良心建議:

這邊分享的原則僅有一個，忠實把商品內容分享給大家，就好比走近光華或Nova看到實品的感覺，測試上也以現有使用中配備忠實呈現，完全不做任何造假數據，這點請大家可以放心！
