[測試] Solidwork 使用麗臺NVIDIA Quadro FX1800效能評測

設計開發首選–麗臺NVIDIA Quadro FX1800工作站繪圖卡
完美效能、極致展現
隨著電腦軟硬體技術的不斷發展，許多新技術一直被開發出來並且廣泛的應用在CAD電腦輔助設計(Computer-Aided Design)/CAE電腦輔助工程 (Computer Aided Engineering）/CAM電腦輔助製造(Computer-Aided Manufacturing)等領域，常見的3D爆炸動畫、大型組合件裝配等，用戶對軟硬體效能需求逐步提升，不僅需要更強悍的性能，還要更逼真化的視覺、更快速簡易的操作介面。

有些人認為，遊戲顯示卡和專業繪圖卡所採用的顯示晶片相同，專業卡僅僅是一般遊戲卡在某些方面的加強版。實際上，這是一個相當不正確的觀念，專業繪圖卡和遊戲顯卡在設計理念、軟硬體相容性和硬體穩定性上有著極大的差異，設計繪圖領域使用專業繪圖卡，獲得的不僅是更精準的視覺模型、更優化的影像品質、更佳的互動性和效能，在系統穩定性、軟體驅動優化、原廠技術支援等方面，更是遠勝於遊戲用顯示卡。

作者簡介
國立虎尾科技大學機械設計系畢業，於邁鑫機械公司從事設計製造研究五年以上，同時為學承電腦教育中心工業製圖類專任講師，業餘興趣為DIY組裝電腦。

測試平台

Number of threads	3 per processor
Name	AMD Phenom X4 8650
Specification	AMD Phenom(tm) 8650 Triple-Core Processor
Package	Socket AM2+ (940)
Core Speed	2310.6 MHz
Stock frequency	2300 MHz

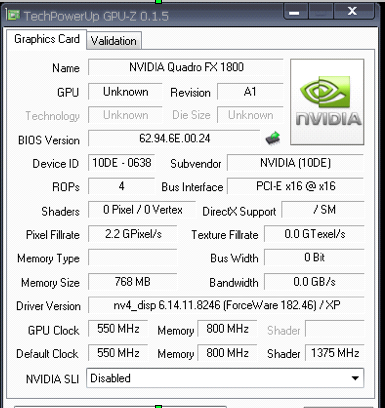

Graphic Interface	PCI-Express
總記憶體大小	768 MB GDDR3
PCI-E Link Width	x16
Memory Type	DDR2
Mainboard Model	M2N68-AM Plus
Module 1	DDR2, PC2-6400 (400 MHz), 2048 MBytes, Team Group Inc.
Module 2	DDR2, PC2-6400 (400 MHz), 2048 MBytes, Team Group Inc.
Windows Version	Microsoft Windows XP Professional Service Pack 2 (Build 2600)
DirectX Version	9.0c

本次測試使用麗臺NVIDIA Quadro FX 1800繪圖卡，應用軟體為設計製造業最受歡營的Solidworks 2009。

測試應用
測試的條件是開啟所有的特效為高，Solideworks軟體方面也將選項內設定調整(顯示為塗彩預覽)，調整大型組合件(啟動時以輕量抑制載入零組件關閉)，調整啟用大型組合(將件數量500個零件改為5000)，調整曲率產生(高)，影像品質(塗彩解析度最佳化較高品質但較慢)。

平時遇到軟體效能吃緊，往往就是調低顯示設定值，藉由解析度調低來達到軟體運算順暢，但是在調整顯示卡效能狀況下，若使用者不是長期使用電腦還可以接受，若是一天使用電腦高達8小時，對於眼睛的負擔相當大。一張好的專業繪圖卡，能有效解決此問題。




產品保固
對於一位設計開發工程師來說，設計開發時效性是分秒必爭的，系統的穩定性更是關鍵。電腦硬體能否提供最穩定的效能、最長久的保固期、以及最全面性的技術支援，是選購時的重要考量。麗臺NVIDIA Quadro FX 1800即以”更快、更好、更可靠的工作方式”為產品訴求，提供業界領先的三年產品保固，且平均產品工作期可高達五年。

測試內容

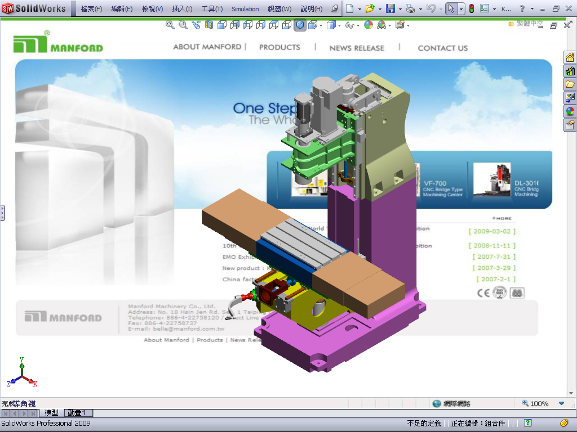

下圖為一3D單一零件圖

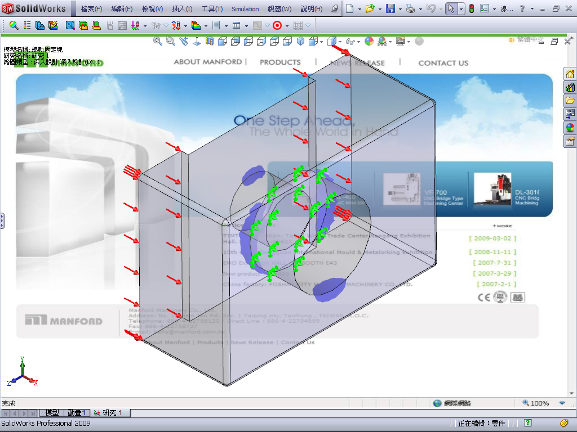

下圖為Solidworks Simulation執行計算

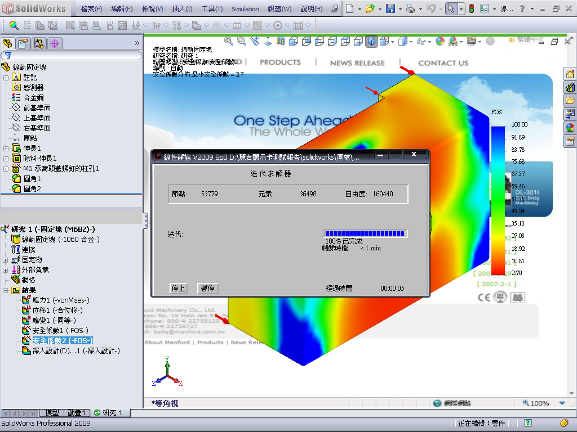

下圖為Solidworks Simulation執行計算深入設計，對於Quadro FX 1800來說太輕鬆了。


下圖為一CNC中心加工機本體組合圖，在機械設計製造業來說，組合圖對於CPU和顯示卡效能的需求最大，其中一方效能較差就會拖累電腦整理表現。

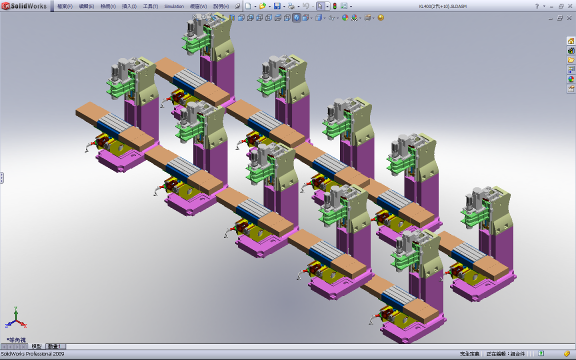

下圖為10台CNC中心加工機

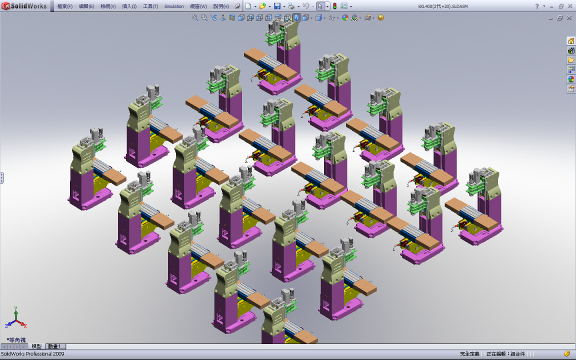

看到了下圖有過機械設計的使用者一定很清楚，一台CNC中心加工機至少上百個零件，下圖總共有二十台機器，約2000個大小零件，並且將顯示效能調成高畫質，還能有如此精彩表現！一般在做組合圖旋轉大部分都會Lag(一台機台時)，這次放置20台機器並做旋轉組裝卻完全不覺得顯示卡吃力，第一次設計二十台中心加工機的表現真的超乎想像！其實作者還可以再加入更多機台，只覺得已超出未來使用者需求太多所以放手，若是拿來建構超大型機構也是輕而一舉，現在還在問哪一種顯示卡好嗎?


行業購買建議
產品設計中的組合件特點是由單一小零件設計，為了瞭解其設計結果使其清楚呈現眼前，則必須進入多零件設計，產生其設計組裝結合動作，卻構成了結構複雜，需要對光影等眾多細節進行處理。由軟體的角度來看，對於專業的設計公司，選擇電腦平臺主要考慮系統的圖形處理能力、處理器的運算能力和實際運行的穩定性及資料的儲存能力。

麗臺NVIDIA Quadro FX 1800工作站顯示卡比前幾代的產品高出20%的效能和多出50%的繪圖專屬記憶體容量，為大型彙編語言與場景設計提供更具互動性的視覺化功能，絕對為製造和設計專業工作者的最大性價比。

感謝
邁鑫機械股份有限公司提供測試協助
