[分享]西華 約克夏小改裝分享~

自從拿到了這咖機殼之後就對小機殼情有獨鍾~

約克夏本身在小機殼來說散熱相當不錯，但是...坦白說對有在超頻的人實際上是不太夠的

尤其當你碰到連利民HR05都會卡側板的時候真的會想哭

有想過去找一些比較厚的小機殼來玩...但是看了很久空間的配置都不太滿意

有些不能放大版的ATX，有些顯卡太長會卡到POWER或硬碟架

最後以想要改良散熱為前提，上個月找了些時間把這個小機殼小小改裝了一下

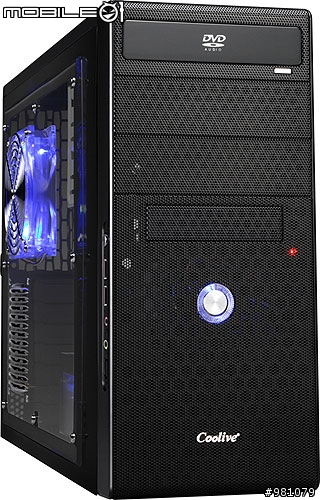

首先這是約克夏原本的樣子...(來自於網路)

尺寸是160X485X370(就能放進大版的ATX機殼來說真的很小)

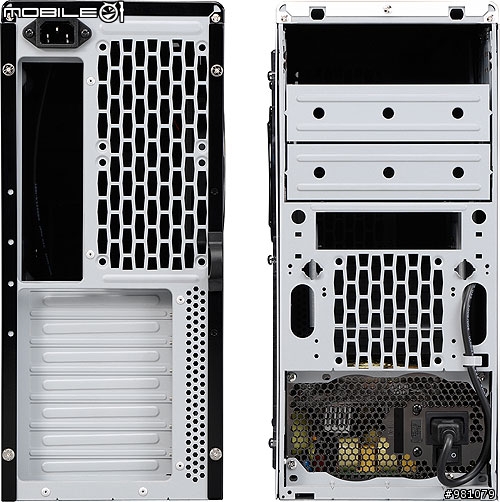

正面~



背面~





再來就是小改裝了...


約克夏本身有前8CM風扇X1 後方8CM風扇X2 側板12CM風扇X2的預留孔，但是因為機殼真的很小~不夠寬(才16CM)也很容易在機殼後方造成積熱，最後決定解決方式是在機殼後上方再挖一個風扇孔~


馬上碰到問題!!!
這種鍍鋅鋼板用小工具挖真的很吃力~挖出來又會很難看...

最後找到一家工廠的員工願意用大型油壓機器幫我們挖出12CM的孔...
(原諒我真的完全看不出來那機器叫啥...)


這是挖出來的風扇孔
可以看到真的挖的超漂亮的...連一點毛邊都沒有...



經過一個星期的測試，燒機時溫度跟沒挖之前大概相差有10度以上~差很多啊!!!



接下來就比較不算是改裝算是上機~

配備是
處理器:E8400 E0
散熱器:ZALMAN CNPS8700NT
主機板:P5Q-E
記憶體:威綱小粉紅 2GX2
顯示卡:MSI GTX260+
音效卡:CREATIVE X-Fi xtrememusic
硬碟:WD 1TB FALS
Power :SliverStone 500w(億衡代工那顆)

首先...這種小機殼放大張主機板真的很痛苦~尤其P5Q-E的位置設計簡直是腦殘到極點，超級難裝啊...


過程就不放了...因為那時裝到火大結果手殘把照片刪光了...囧

先來個囧字大三角

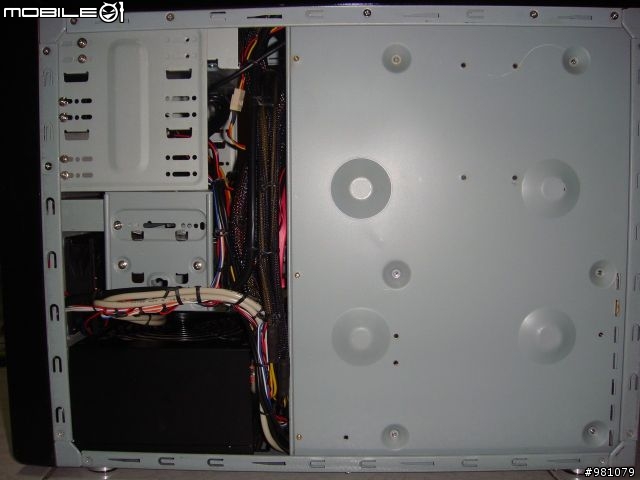

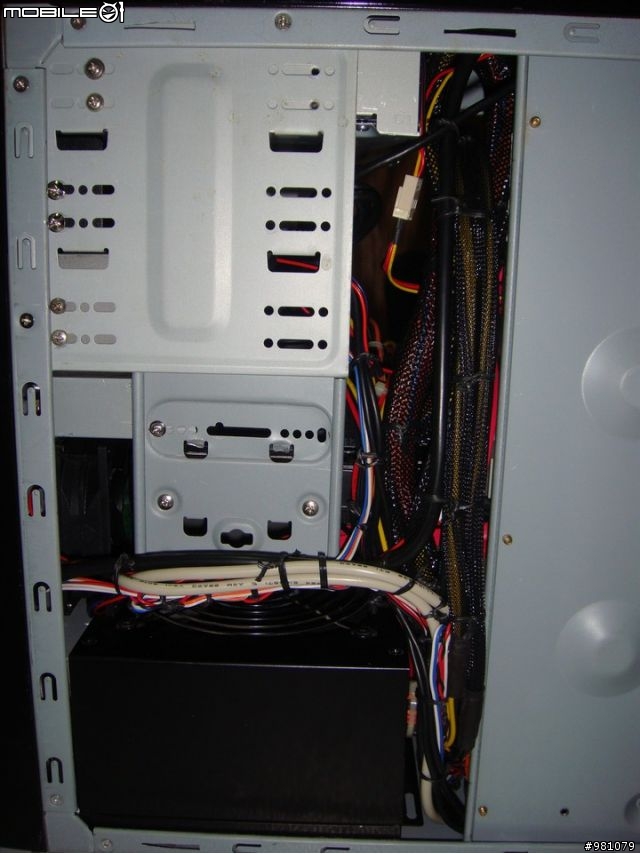

...打錯....是先來張上機的"""背面"""圖


大家可能看不懂，但是這是讓人吐血的主機板背面...
你有發現嗎....對....他是完全平的= =
他的背面根本沒有地方讓我藏線，這邊的線又很多，只能想辦法拿綁線先整起來找地方塞
大概總共用了超過5X條的綁線吧~我拼命告訴自己要有愛心...要有耐心...

最後還是一條一條慢慢整理...Orz
這種小機殼更要細心整線~亂起來是很恐怖的

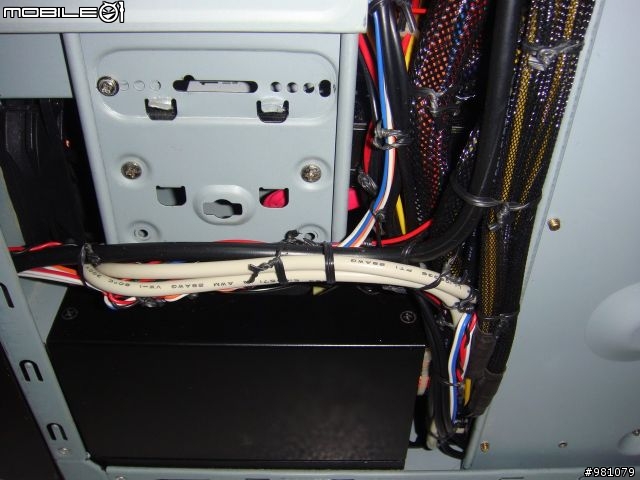

這是機殼和POWER附近的線~



這條縫是唯一可以放POWER線和其他連接線的地方~

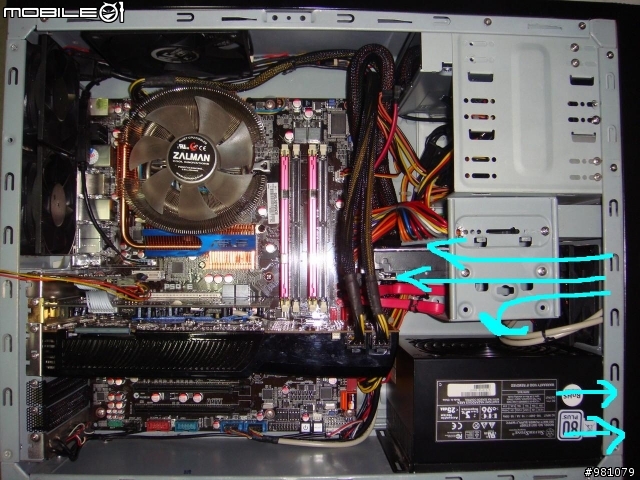

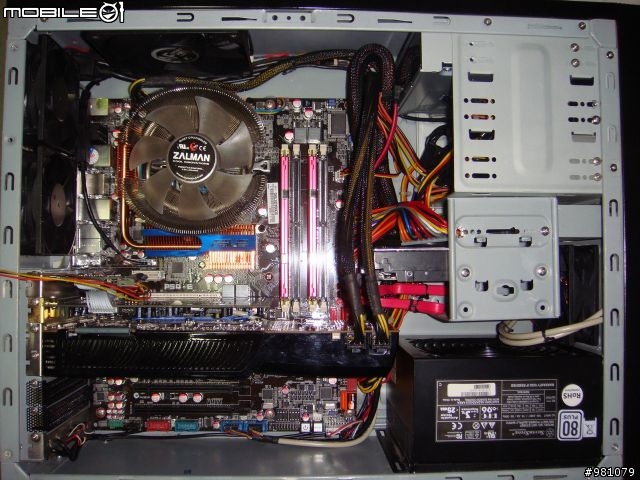

來張正面吧~辛苦的整線之後才有這種乾淨的畫面...


可以看到這張板子幾乎快約克夏塞滿了~
GTX260好長= = POWER的線又很多...整線簡直就是整到抓狂

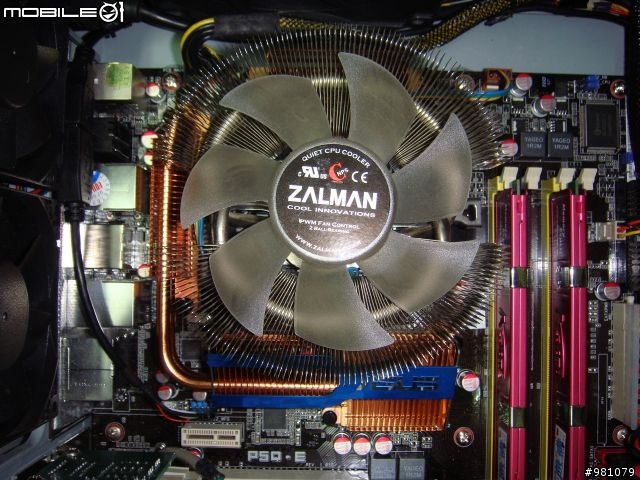

這是特寫!!!ZALMAN的CNPS8700NT...(渡鎳有質感啊)

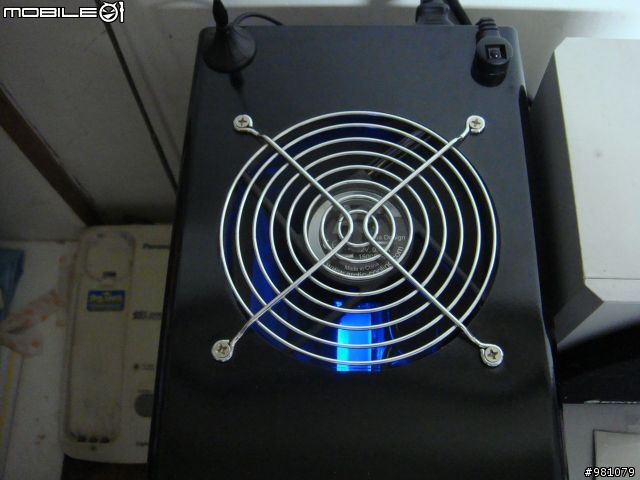

接下來是那個後面開的12CM風扇孔，因為家裡有6隻貓，落"毛"量實在太恐怖，所以放了個防塵網在上面

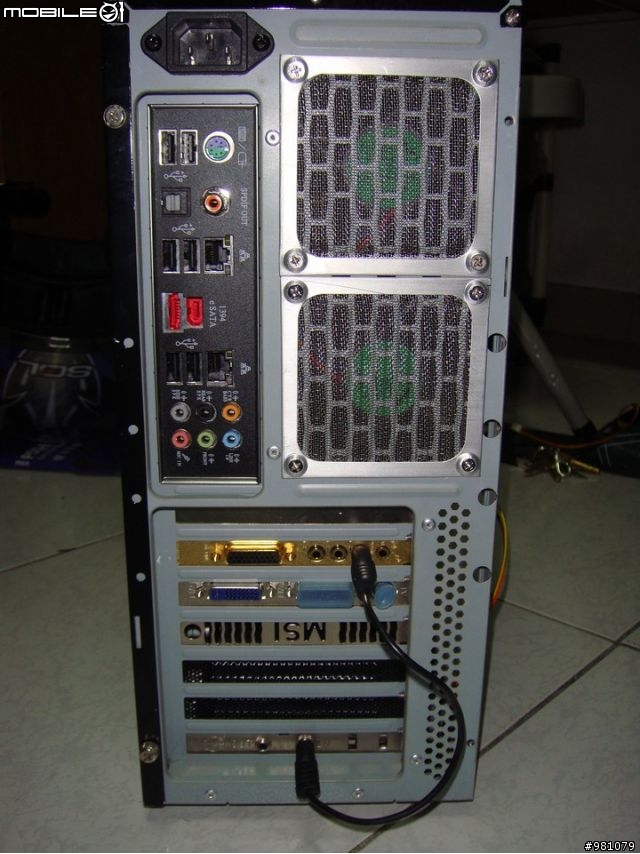

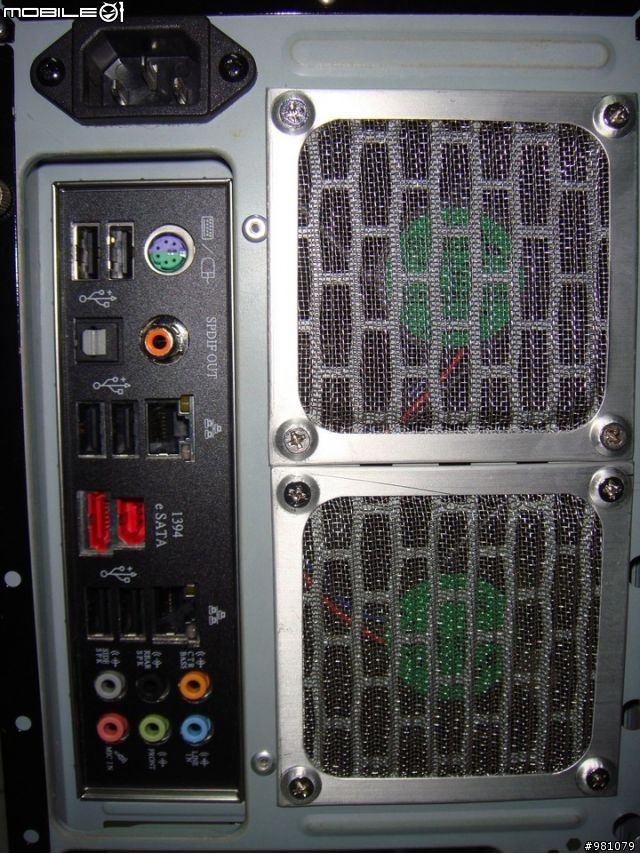

這是屁股的地方




背後兩個8CM風扇同樣加了防塵網

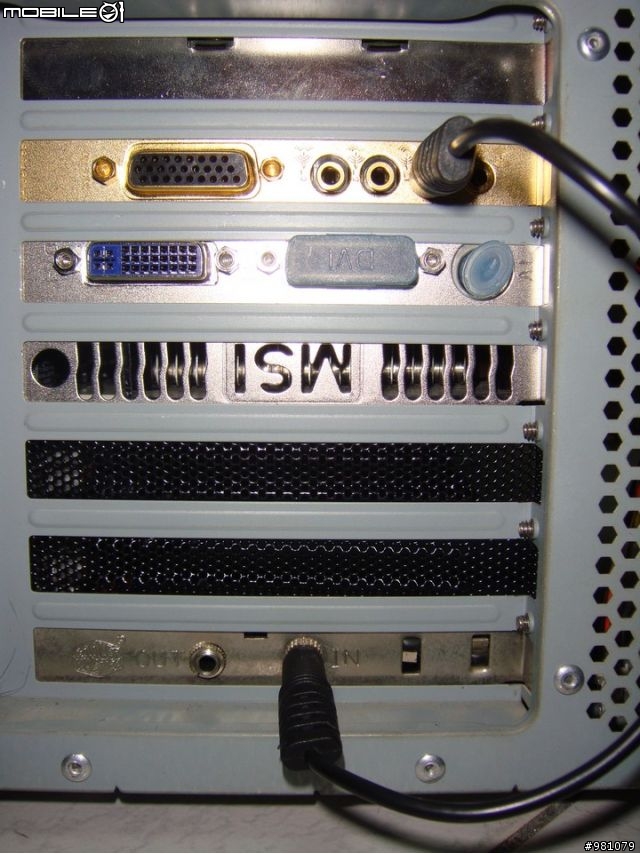

PCI檔版改用ICUTE的PCI散熱套件，增加散熱~

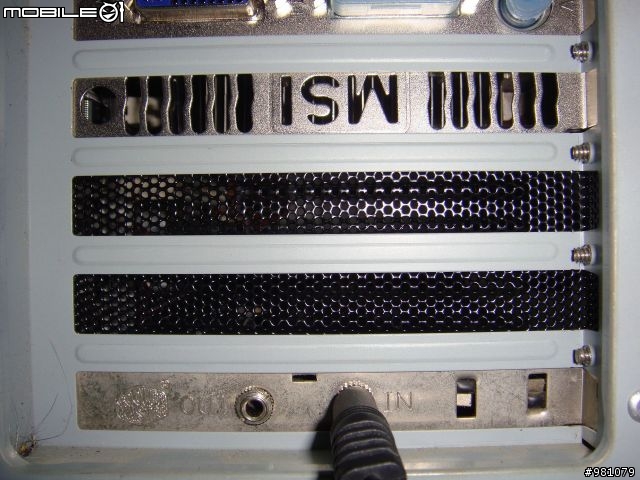

特寫

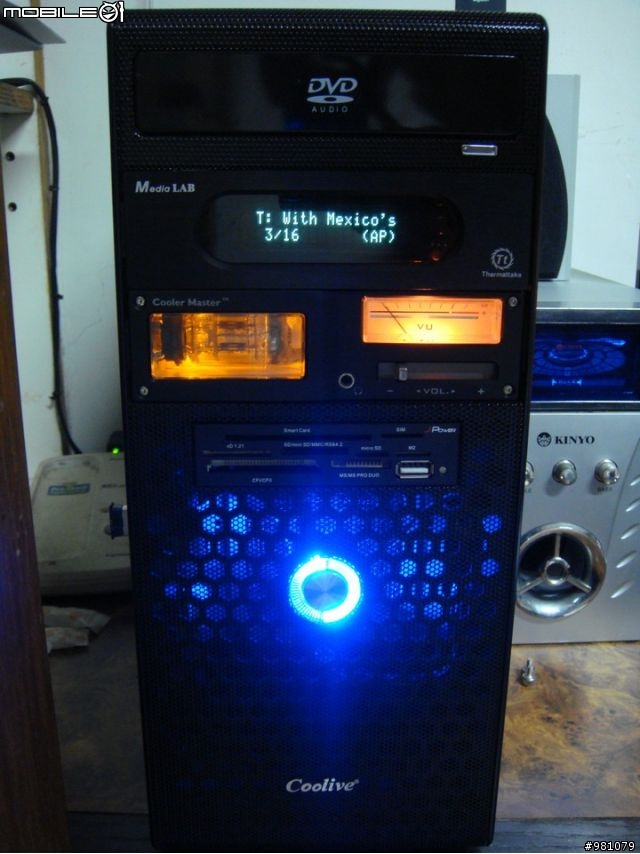

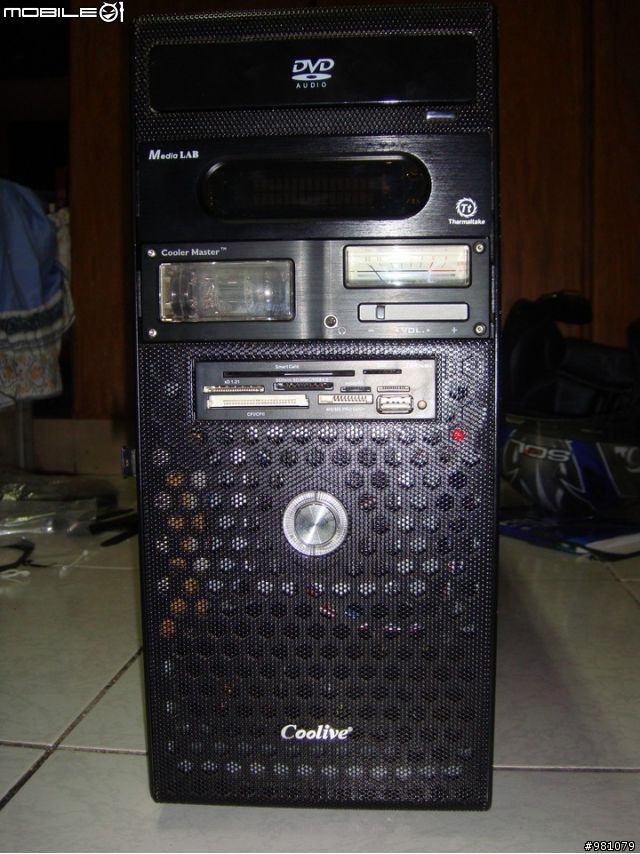

這是裝好的約克夏~





插上電~疑!!!有東西在發光!!!

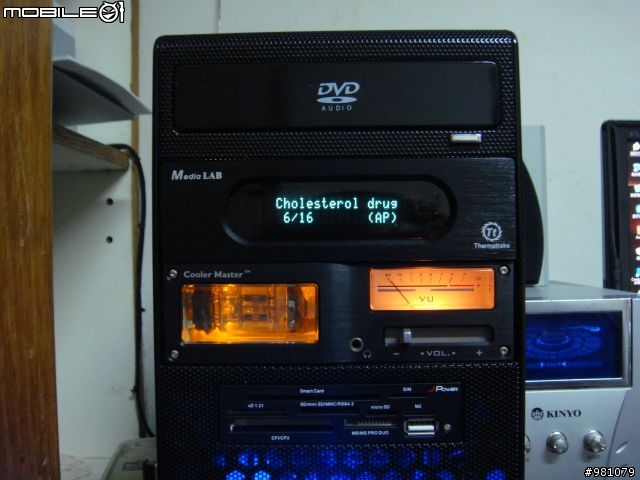

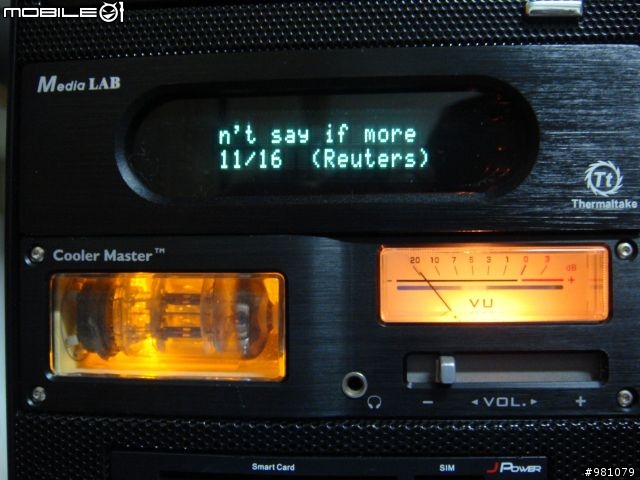

靠近一點看~這是TT的VFD多媒體面板~我只能說這真的是裝HTPC好物啊...下面的則是COOLERMASTER的真空管前面版




最後來個特寫





然後這台電腦到這邊算是大概處理完了...

在這邊給想用小機殼但是又想超頻和裝高階顯卡的朋友小小建議
如果堅持要用小機殼玩這些配備可能真的只能靠自己改裝，銀欣和聯立的小機殼大部份預設都沒辦法玩到這樣

原因很簡單!!!




首先大部分的小機殼想裝高階主機板或顯示卡是有困難的~
像聯立的小機殼不能裝長的顯卡，銀欣的不能上atx標準大板，然後其他家不是卡硬碟架就是卡power


再來就是散熱不足，留的預備風扇孔不夠
平時是還好但是如果系統發熱量大，風扇對小機殼來說就很重要
小機殼由於機箱不夠大，系統元件密集發熱量高卻不容易有空氣對流，所以小機殼要散熱快就只能靠風扇來對流
因此風扇可是你小機殼散熱的必需品!!!


但是如果用這種次級的又有主機鋼性不夠和質感爽度有差的問題，再來他的擴充性也不大，這種機殼唯一好處大概就是小巧可愛不佔空間(心酸)~

結論基本上想玩超頻或顯卡還是建議使用較大的機殼，起碼大空間散熱也比較方便

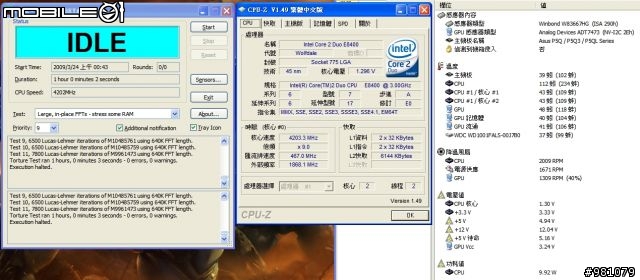

這樣改裝之後E8400超頻4.2G 電壓1.296
CPU溫度待機大約34 燒機最高到60
燒機一小時，按STOP停止後1秒溫度大概是42度



另外~因為燒機測溫度的時候臨時找不到散熱膏所以用了Y-500，側板也只裝了一個12CM風扇(可以裝兩個)所以其實這不太準，但是可以確定裝上另一個風扇和換散熱膏後應該會有更好的溫度表現~


謝謝大家的觀賞!!!
