於是最近剛好CM690要滿周年了
順邊清灰塵 + 裝電視卡 + 整線 + 散熱膏重塗
目標如下 (Herculex版主提供的圖)
◎ATX+12CM PSU ，追加上板與底部開孔
目前中間位置剛好是抽風型顯示卡 GTX260 (從中間阻斷)
個人CM690實際安裝圖示
首先 先拆光光 XD
中間安裝部分省略
直接看安裝好後的CM690

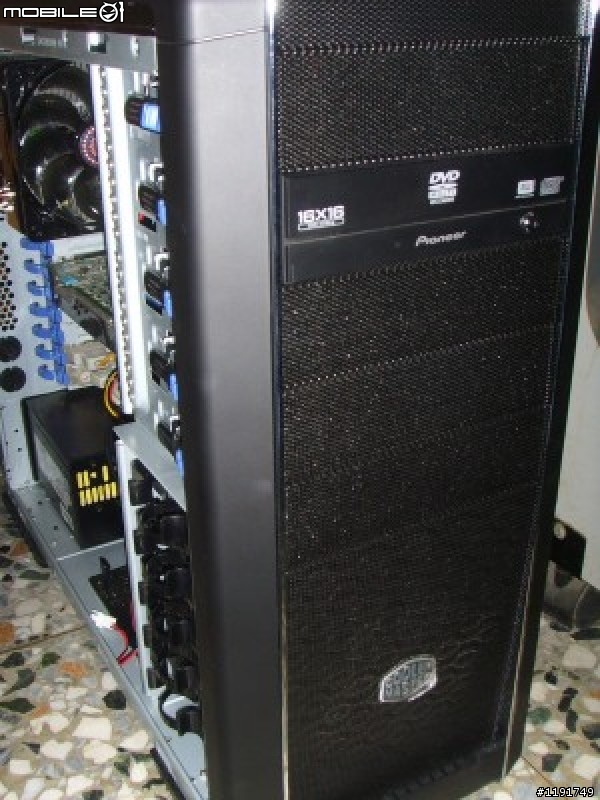

CM690前方直視圖 (有安裝DVD-ROM + AEROGATE2風扇控制面板)

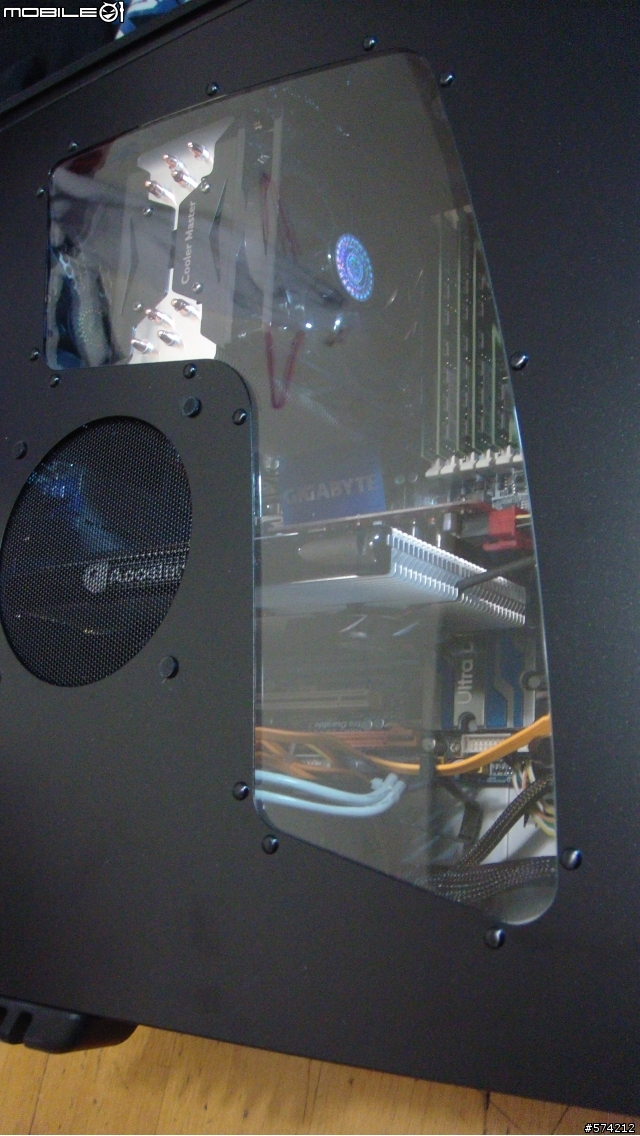

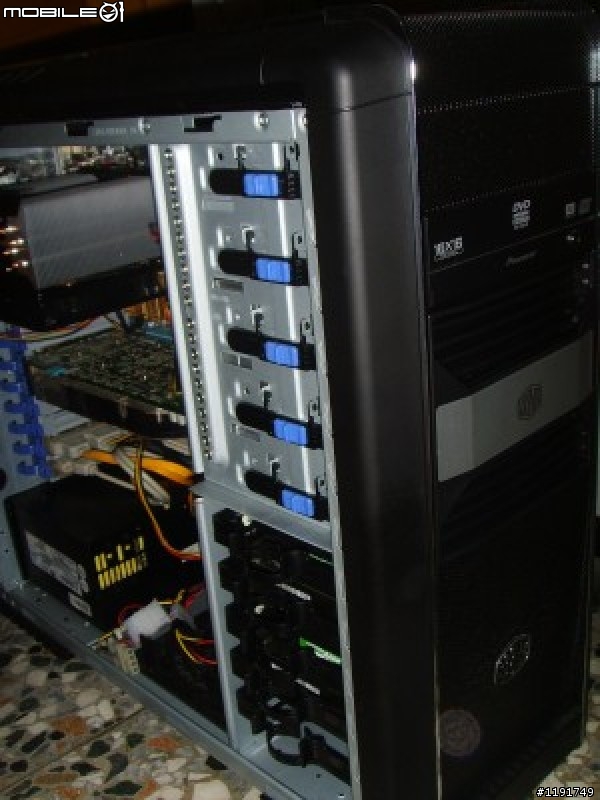

CM690 側方觀看圖 (已經順便將側板的風扇口封起來)

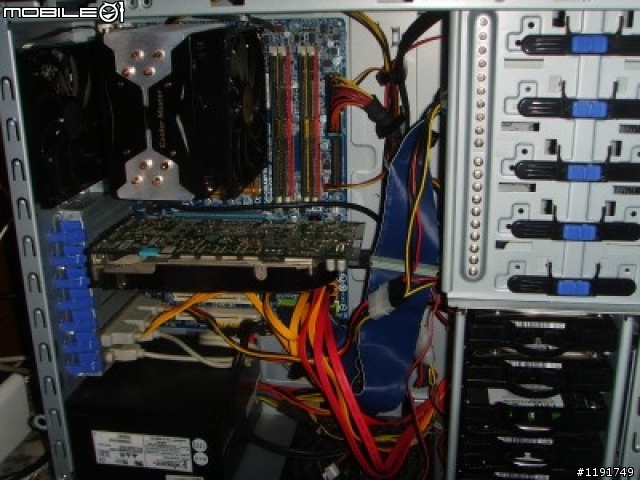

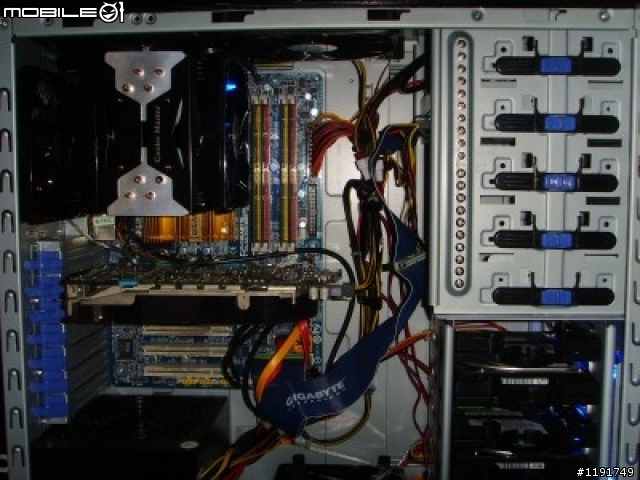

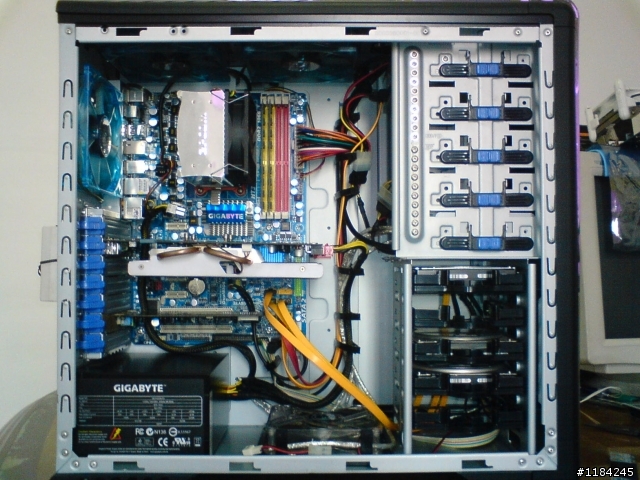

CM690打開側板之後的觀看圖

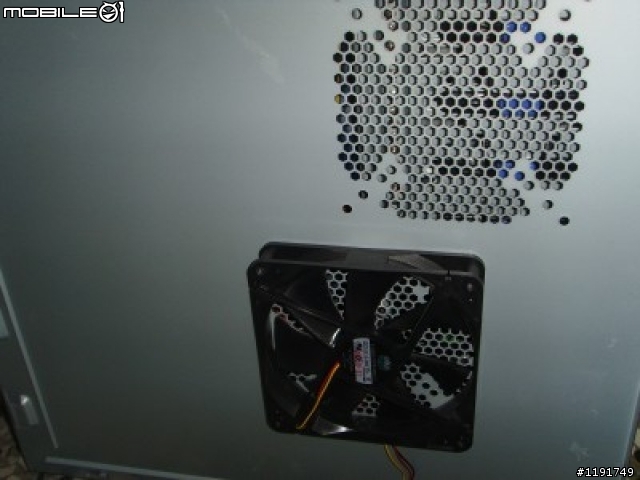

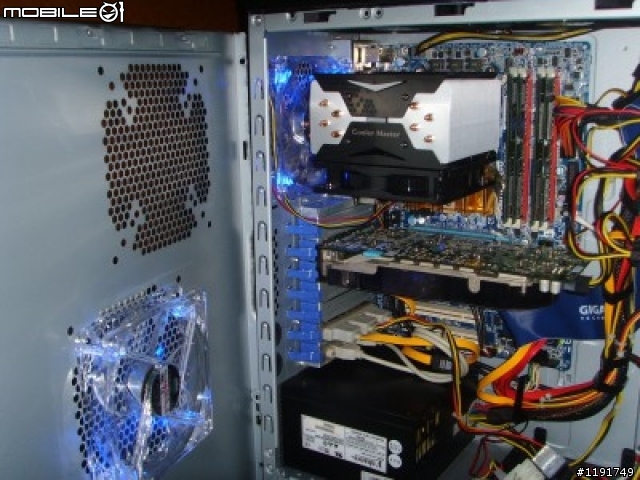

第一眼看到的14cm風扇 (底部進氣用)

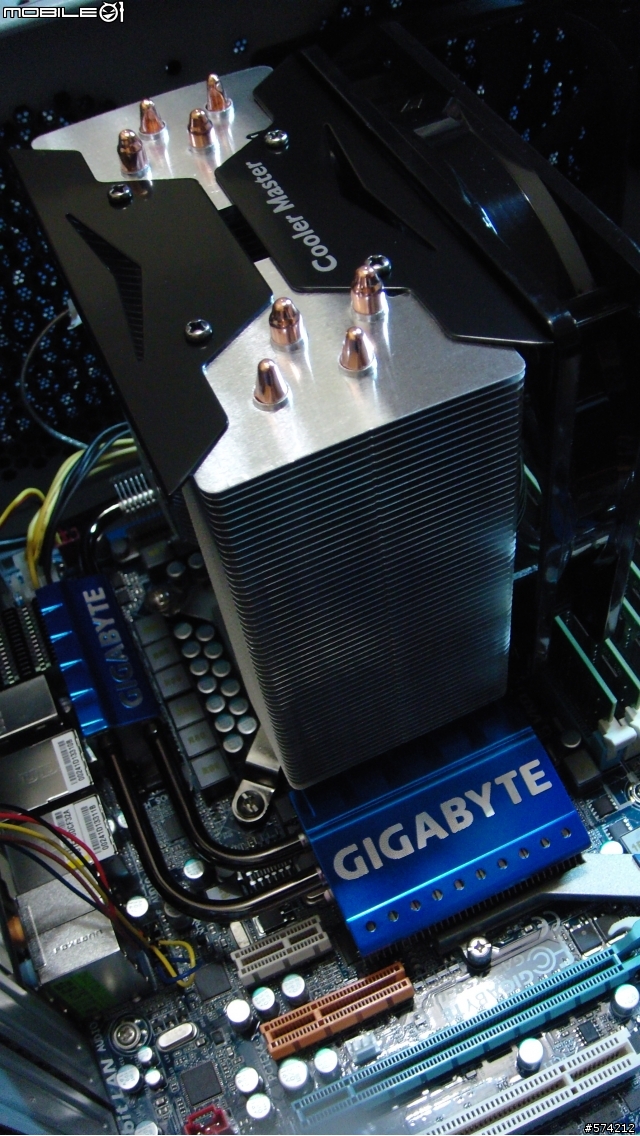

CPU散熱器 Hyper212掛著一個風扇 (由後方12cm風扇幫助帶走熱風)

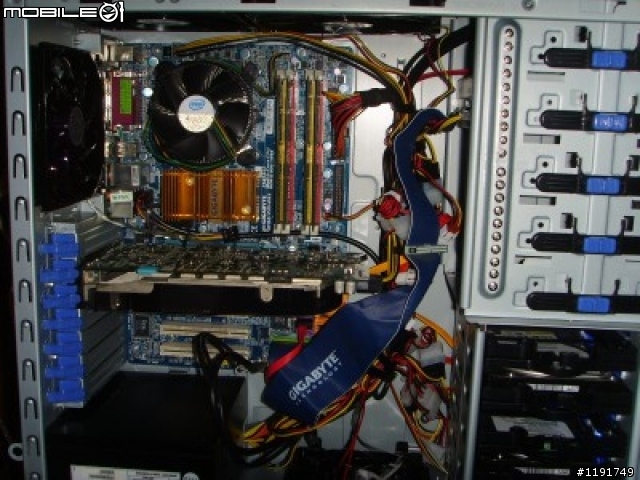

主機板北橋部分 還有一顆富士康原廠小風扇幫助散熱

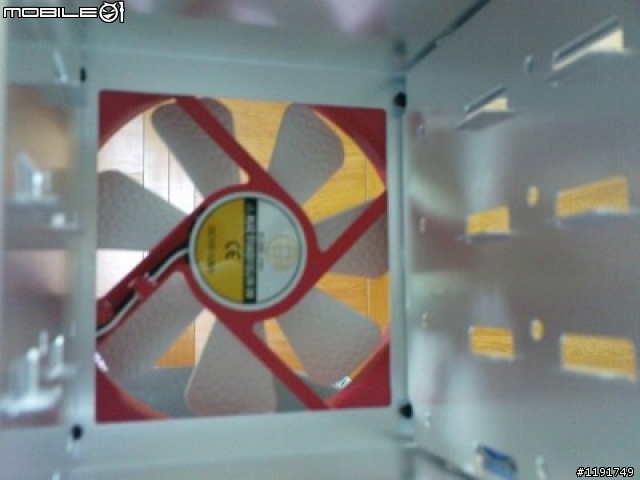

在風扇控制器下方隱藏了一顆12cm的風扇 (幫助前方進氣)

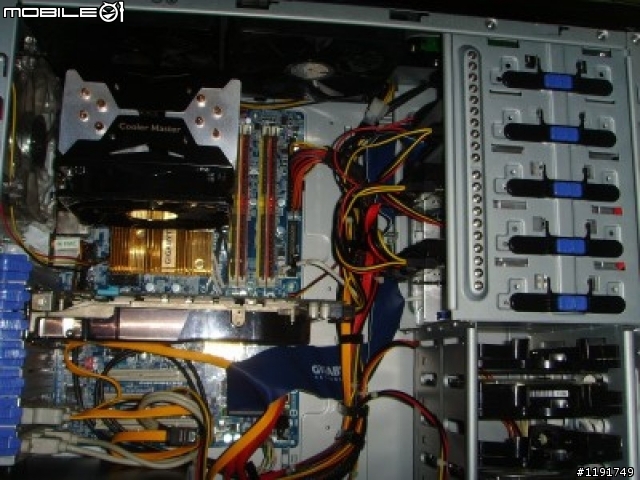

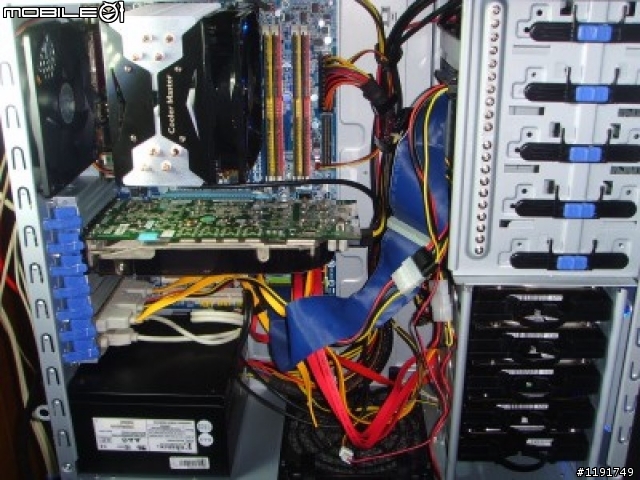

嘗試把線整理一下 不過應該還有進步空間
算有跟到團的PTT 電蝦好物 PVR2000
最近一起入手電腦用的喇吧 XD
CM690實際安裝圖觀看完畢
=================================================================
因為有搭配AEROGATE2風扇控制面板
可以自由調整風扇轉速
比之前未調整前會出現的風切聲小了很多
另外 CPU的風扇因為是直接接主機板的PWN
擔心過吵也順便接了減速器(20元)
安靜度已經是個人可以接受的範圍內

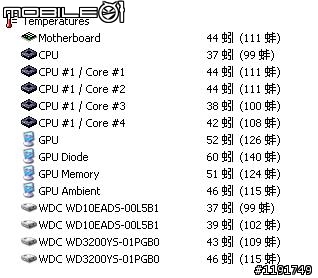

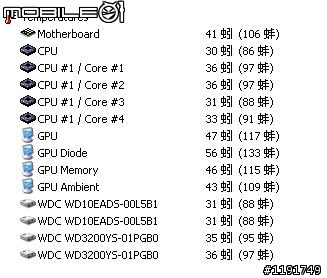

另外補測一下
GTX260顯示卡在CM690機殼下的散熱能力
原廠風扇40%轉速 576/999 (完全聽不到顯卡風扇聲音下)
用Furmark 極限折磨設定 最高約81度
應該可以安心的玩遊戲 ( ￣ c￣)y▂ξ
===================================================================
順便提供
PVR2000在WINDOWS 7 下使用Windows Media Center錄製的影片
唐伯虎點秋香_東森
超級名模生死鬥_MTV
個人感覺PVR2000用Windows Media Center
會比原廠提供的程式來的好用
(除了一個缺點: Windows Media Center錄下來的檔是WTV需要再轉檔 才能給別人看 囧)
以上 歡迎大家來討論
