上篇文章回顧 :
[開箱加DIY分享]E8400+GA-EP45-UD3R自組主機

在做散熱系統升級改裝,來分享一下吧

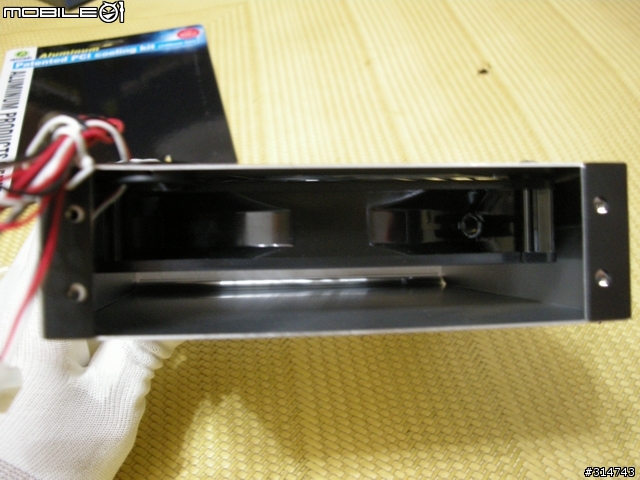

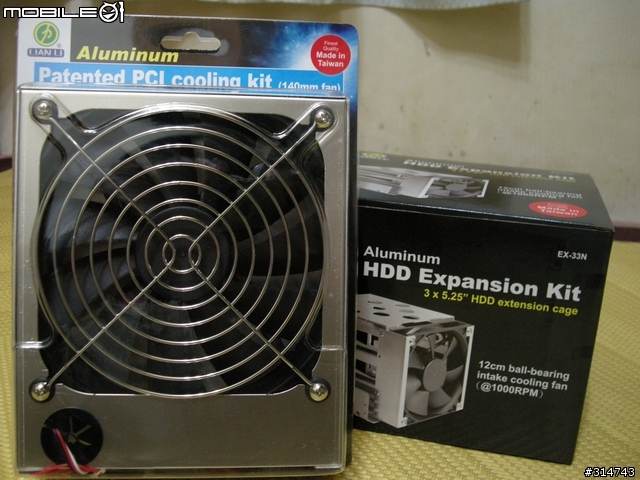

先看看聯力的BS-06鼓風扇和硬碟擴充架EX-33N
[開箱加DIY分享]PC-A17機殼散熱系統改裝

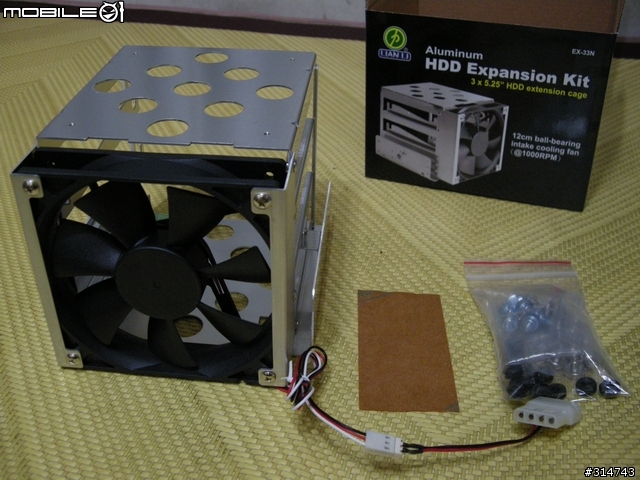

全鋁合金很輕,配12公分/1000轉,3pin風扇,附防震螺絲
[開箱加DIY分享]PC-A17機殼散熱系統改裝

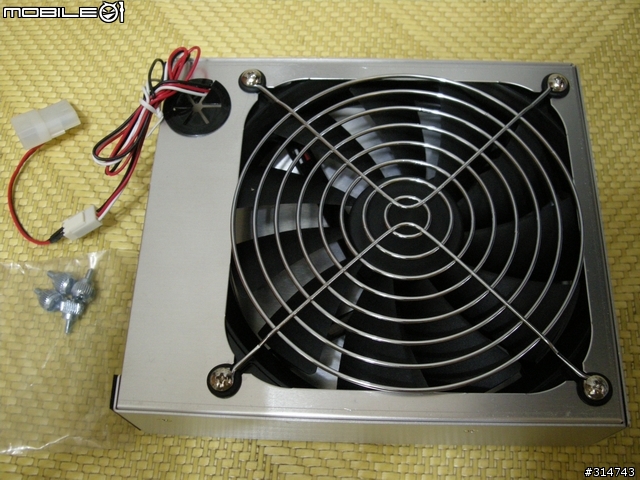

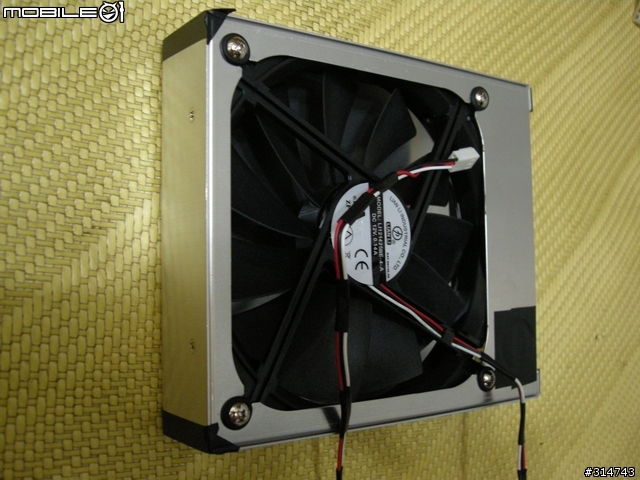

14公分/900轉,3pin風扇,支援轉速監控
[開箱加DIY分享]PC-A17機殼散熱系統改裝

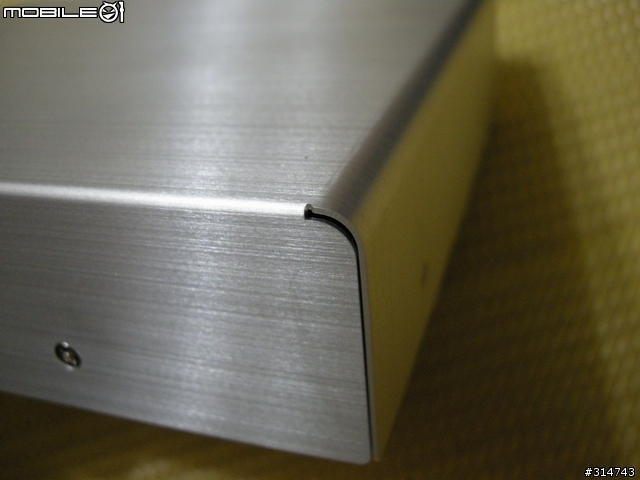

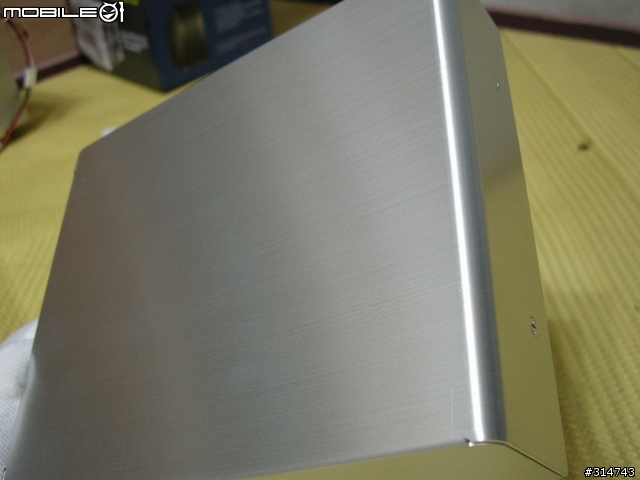

髮絲真漂亮,裝在裡面看不到.............

內部部分,原廠風扇配置是抽風,改進風效果可能比較好些
[開箱加DIY分享]PC-A17機殼散熱系統改裝

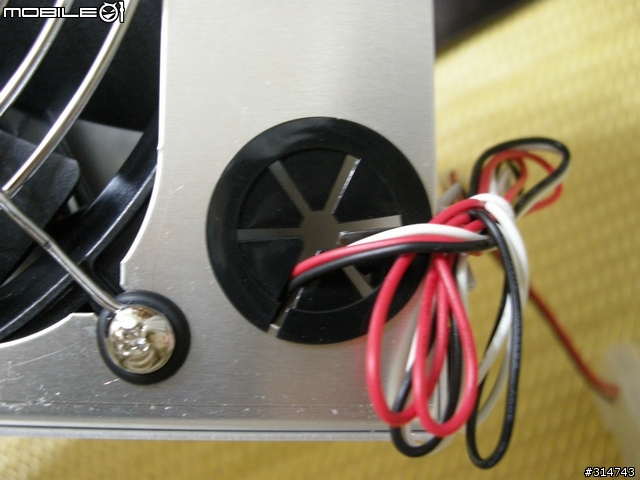

因為機殼配置關係,要改成進風,多於的洞要處理掉,不要吸到內部的空氣
[開箱加DIY分享]PC-A17機殼散熱系統改裝

這個也很礙事

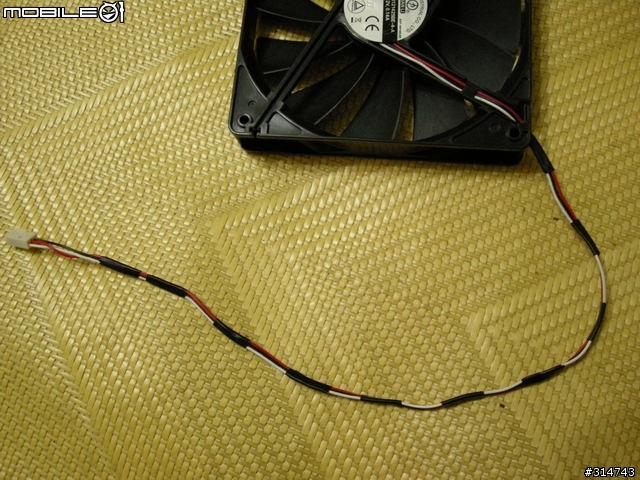

聯力的風扇線很長,沒有做包袱或黏附處理,會分散,整線會礙事,機殼風扇也一樣
[開箱加DIY分享]PC-A17機殼散熱系統改裝

修改後的的樣子不美觀,保護鐵網也拆除.其他風扇也一併照辦,整線得當,根本是多於的
[開箱加DIY分享]PC-A17機殼散熱系統改裝

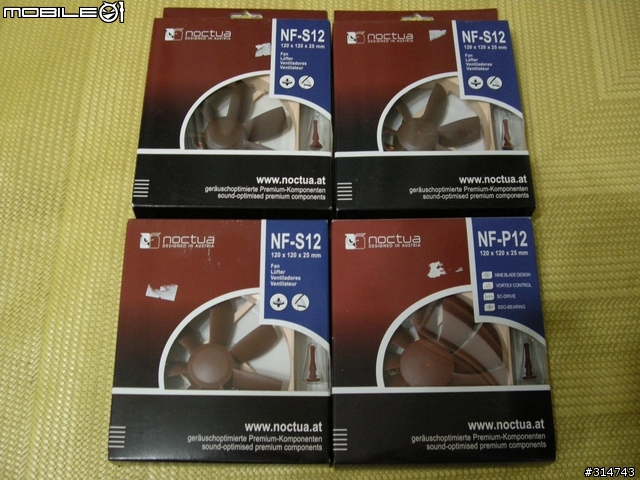

noctua貓頭鷹風扇,本來只有CPU風扇在用,靜音效果很滿意,全部更換

奧地利品牌,俗稱巧克力風扇,顏色很特殊,有些人可能不喜歡,像便便

我覺得滿好看,很有自己的特色
[開箱加DIY分享]PC-A17機殼散熱系統改裝

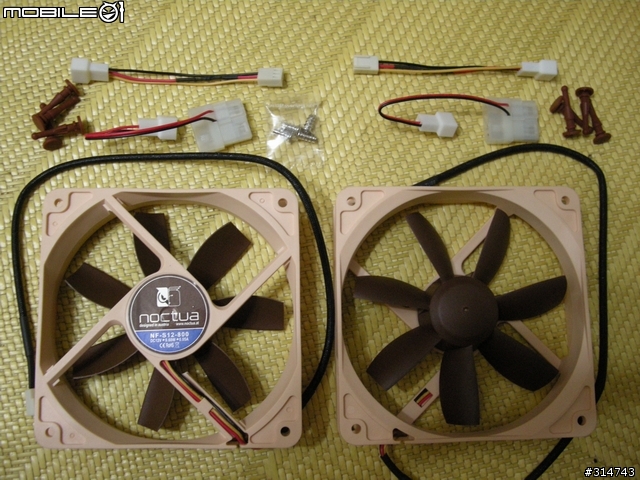

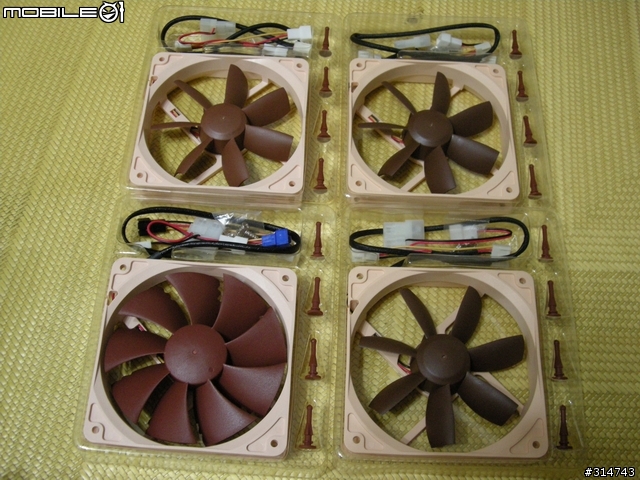

NF-S12-800,轉速800RPM,噪音質8dB,防震固定器和U.L.N.A.降壓線,都滿實用的
[開箱加DIY分享]PC-A17機殼散熱系統改裝

NF-P12-1300,轉速1300RPM,噪音質19.8dB,風量51CFM,追加了一條L.N.A.降壓線
[開箱加DIY分享]PC-A17機殼散熱系統改裝

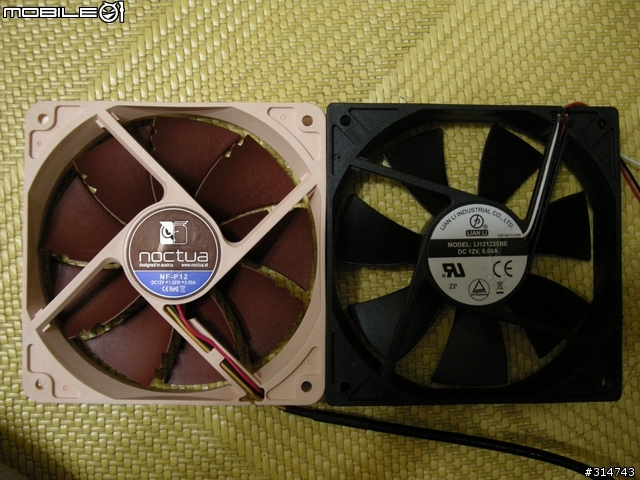

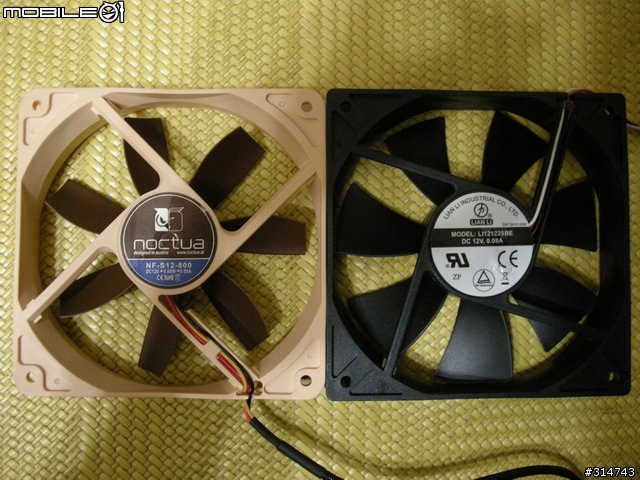

聯力原廠風扇比較

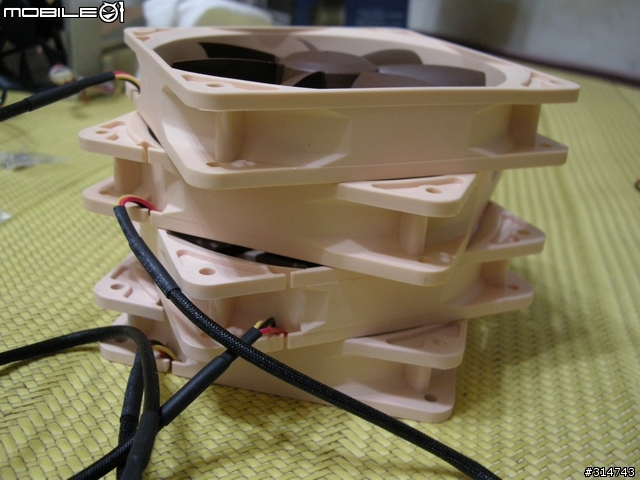

疊疊樂........處女作

偷學來的簡易散熱器拋光,主角是noctua貓頭鷹 NH-U12塔型散熱器
[開箱加DIY分享]PC-A17機殼散熱系統改裝

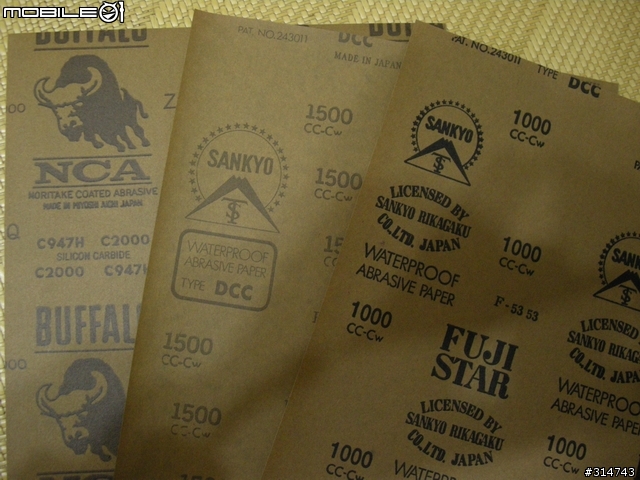

準備的砂紙1000.1500.2000.2500,其實散熱器已經光滑,直接用1500以上就可以了
[開箱加DIY分享]PC-A17機殼散熱系統改裝

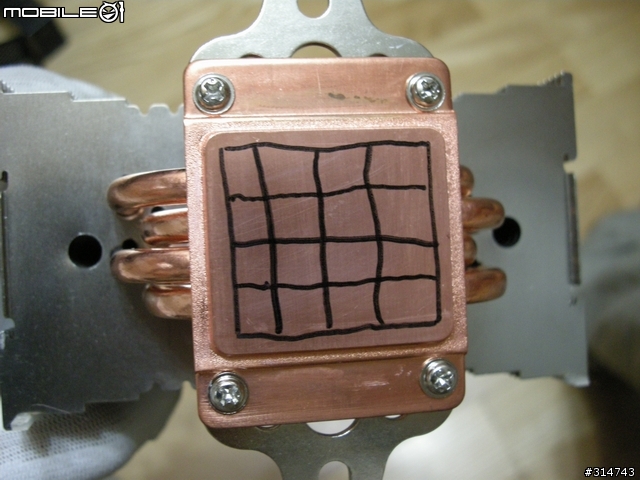

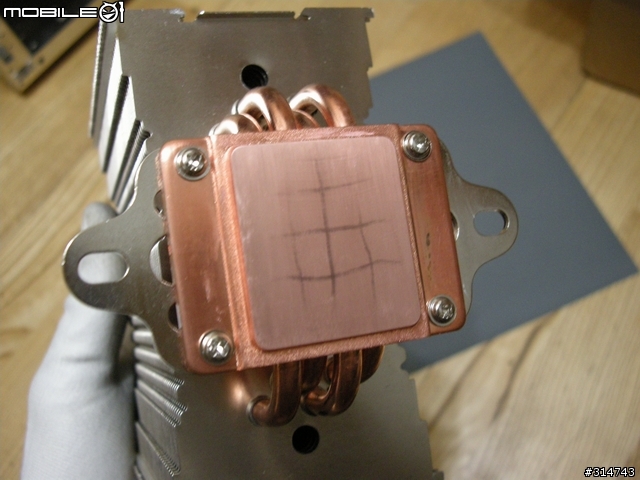

先用麥克筆劃線,要劃到每個角落
[開箱加DIY分享]PC-A17機殼散熱系統改裝

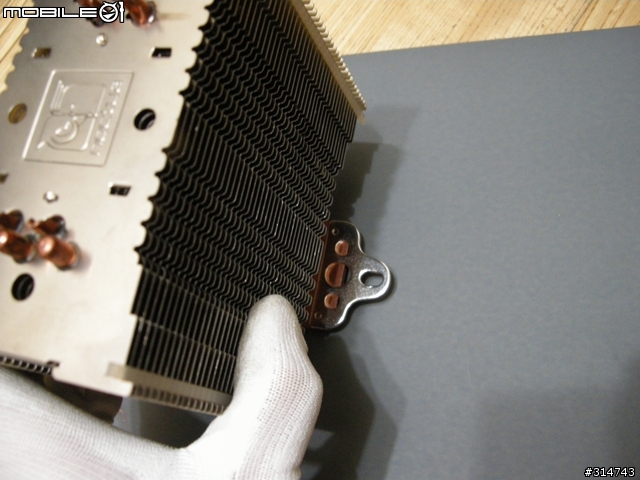

開始動工,強烈建議同一個方向磨
[開箱加DIY分享]PC-A17機殼散熱系統改裝

隨時看看進度

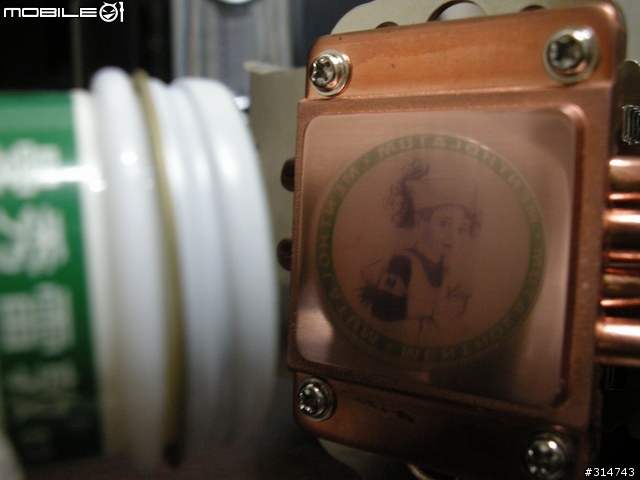

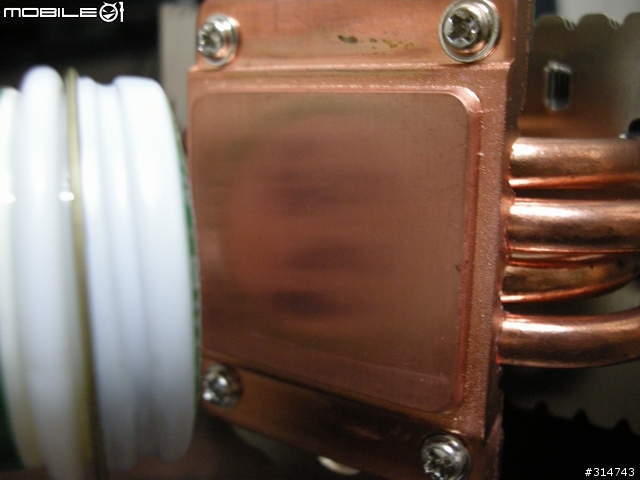

雖然沒有像其他版友做到跟鏡子一樣,但已經很不錯

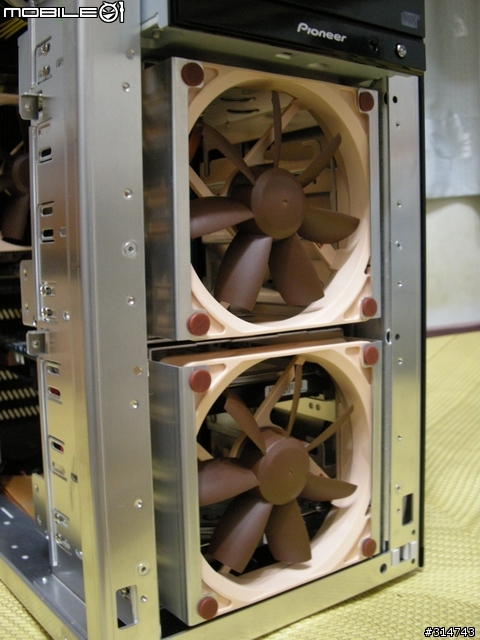

風扇上機狀態

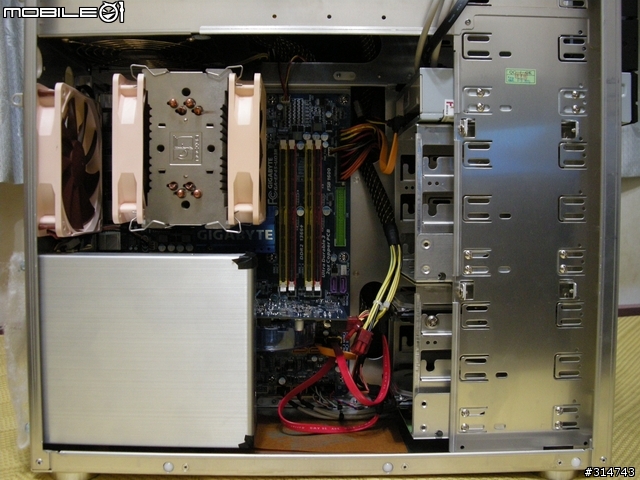

目前的配置,CPU風扇那裡要注意,要順暢排出熱空氣
請從內到外風壓風量分別是前U風扇(小)--->後U風扇(中)--->後機殻風扇(大),
可能會有亂流產生,自己的實驗,參考參考
[開箱加DIY分享]PC-A17機殼散熱系統改裝

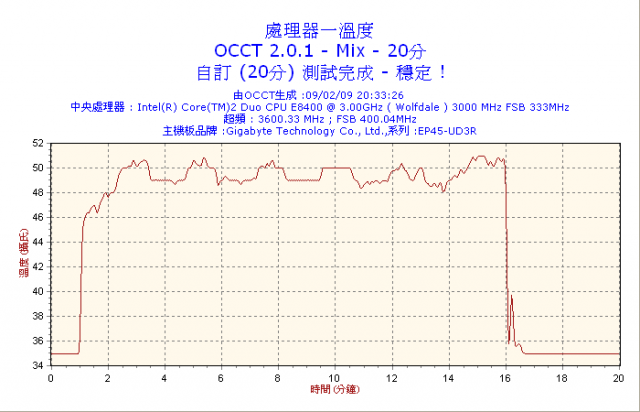

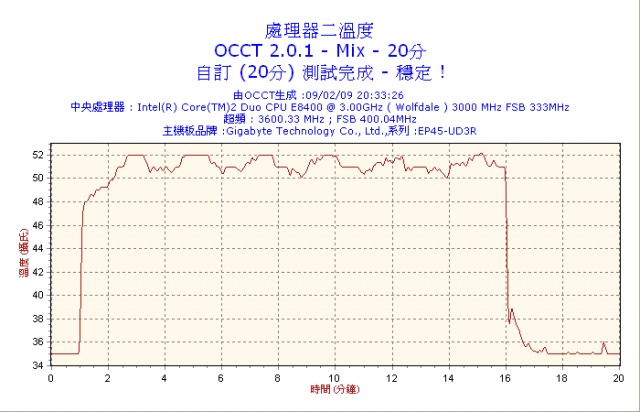

測試!溫度保持在51~52,可以看到燒機結束後,溫度馬上垂直落下

2009-02-08 18:52 發佈

文章關鍵字 diy分享機殼散熱系統改裝 PC-A17

love512rx

love512rx
個人積分：186分
文章編號：10235921

186分

2樓

2009-02-08 19:54

請問聯力的BS-06鼓風扇會很吵嗎
效果如何阿?

''美美音響美美客廳,輕鬆聽音樂快樂過生活''

孬豬

孬豬
個人積分：1456分
文章編號：10236123

1456分

3樓

2009-02-08 20:09

阿寶3848 wrote:
繼之前發的文""[分...(恕刪)

very good.............

阿寶3848

阿寶3848
個人積分：200分
文章編號：10236207

200分

樓主

2009-02-08 20:17

love512rx wrote:
請問聯力的BS-06...(恕刪)

鼓風扇我是讓他700轉在跑,機殼裝起來後就聽不到聲音,
顯示卡散熱方式如果是非鼓風扇式的,效果可能比較理想.

lmitmih

lmitmih
個人積分：26分
文章編號：10237065

26分

5樓

2009-02-08 21:19

樓主在風扇上砸大錢說，貓頭鷹風扇很貴但是個人認為他的確貴的有價值

小弟有一顆同樣12cm的也是非常安靜

王帥志

王帥志
個人積分：29分
文章編號：11120686

29分

6樓

2009-03-30 11:09

我的機殼配置跟樓主有點類似，先感謝樓主的分享文。

關於風扇的配置，上週正好有做一些測試，分別對於前後系統風扇，CPU單/雙風扇，有做一些對照比較，之後有空再PO上來吧。

簡單來說，CPU雙風扇的效果只比單風扇下降約一兩度，主要的差別是在燒機時雙風扇可以較快帶走熱量，如同樓主的測試圖表看到的在燒機結束後溫度立刻下降，表示整個機殼內的空氣循環非常好，但是雙風扇的缺點是風切聲明顯多出一些。

另外，只開後系統風扇抽風也比前系統風扇吸風來的有效平衡溫度，當然兩者都開效果是最好，但是一樣的噪音值要控制好就要降轉速，風扇一多鋁殼共振的聲音就會越明顯。

樓主的電腦算一算有6顆12公分扇，不算少喔，貓頭扇上雖然表面上安靜，但是一上機還是避免不免會產生共振音，建議還是要適當的降個轉速會更安靜。

阿寶3848

阿寶3848
個人積分：200分
文章編號：11128459

200分

樓主

2009-03-30 17:51

王帥志 wrote:
我的機殼配置跟樓主有點類似...(恕刪)

你機殼是PC-V1200吧,基本格局都不一樣了

的確風扇多,噪音就大,還有共振的問題,但是不要小看貓頭扇喔,

我會一直持續購買同品牌,我對我的眼光很有自信的

如果散熱和噪音問題都要顧到,我的做法是低轉速多風扇的方式來完成,

轉速800轉,風扇本身溫馴不會劇烈晃動就沒有共振問題,重點是"沒聲音",

現在機殻內聽到的聲音只有顯示卡風扇 orz

噪音值算法不是互相加減,

如果要蓋過顯示卡風扇的聲音,可能要十幾顆才行

這個文章有一段時間了我現在配置已經不是這樣囉,最新配置沒有貼到網上 ,

最重要還是對流要做好才是

tieplate

tieplate
個人積分：5分
文章編號：11131293

5分

8樓

2009-03-30 20:42

貓頭鷹很貴呢印象中一隻超過500
這四個風扇大概就比大部份人的機殼還貴

王帥志

王帥志
個人積分：29分
文章編號：11132354

29分

9樓

2009-03-30 21:42

阿寶3848 wrote:
你機殼是PC-V12...(恕刪)

我也是不小心爬到您的發文覺得還蠻有趣的，看來也是個對機殼改裝有興趣的玩家。

別誤會我也覺得貓頭鷹扇很不錯，因為我也有兩顆1300轉的，全速時用手拿著聽幾乎沒聲音，但上機後其實還是有一些低頻聲，不過使用U.L.N.A.降速到900轉就幾乎沒聲音了，應該就跟你的800轉的那顆相當，不過風量相對也小了很多，不過你用了兩顆吸風應該是綽綽有餘了。

我的PC-1000本身沒有預留前風扇的位置，所以必須自己改裝，從相片最左邊應該可以瞄到貓頭鷹扇的巧克力色吧

王帥志

王帥志
個人積分：29分
文章編號：11132446

29分

10樓

2009-03-30 21:47

對了可以稍微解釋一下以下這段嗎? 因為我覺得雙風扇太吵了就拆掉了，即使降了轉速還是會有風切聲產生。

目前的配置,CPU風扇那裡要注意,從內到外風量分別要大--->中--->小,要就一樣,可能會有亂流產生
