[試用]無關變形之大星Transformer 6散熱器

以前當處理器又熱又容易熱當的時候，散熱器就成為壓制高溫的主要幫手，市場上總有玩家額外購買散熱器來作好散熱工作，更不用說有超頻需求的人。不過當處理器製程越精進、耗電也減少後，散熱器市場熱度就降溫了一些，大家都覺得原廠附的就不錯用了，當然散熱器也開始力求轉型，除了出現許多靜音設計的產品外，超頻也始終是個賣點，似乎有有點M型化的感覺，所以市面上玩家等級的散熱器不但越作越大顆，外觀形狀也是花招百出。


這回筆者拿到了來自國內的散熱器廠商大星實業的Transformer 6處理器用散熱器，我不知道它是趁著變形金剛電影熱還是另有其它用意，確實留給使用者想像的空間，尤其包裝非常大的一顆，看來又是玩家等級的大型散熱系統。


它的詳細正確型號是HPI-12025，不過相信大部分的人印象還是會留在Transformer的名稱上，散熱器可兼用Intel LGA775與AMD K8腳位架構。


產品背面有詳細的安裝圖文說明，分為Intel平台和AMD平台兩個部分，所以包裝中已經沒有任何說明文件。


包裝內有一組配件盒，所有的安裝扣具都整理在其中，不會顯得零散雜亂。


這是配件盒內的安裝配件，包含AMD與Intel平台使用的底座，螺絲包（依平台的不同分袋包裝）、針筒裝散熱膏與風扇轉速線。


風扇轉速線採用串接電源線的方式進行安裝，轉速器上面只有一個開關，只提供Silent和Powerful兩種轉速模式，而不是無段式轉速調整。


這是散熱膏，針筒包裝使用起來比較方便，也不易沾手。散熱膏的型號是TC-5026，導熱系數則是2.89W/m-k。


這是Transformer 6散熱器的45度角外觀照，全鍍銀設計看起來果然是金光閃閃，頗有現代化機器感。


這是側面角度，可以看到散熱器分為三個結構，散熱底座+熱導管+散熱鰭片設計。這六根熱導管除加速導熱外，架高散熱片方式可以防止散熱片卡到一些主機板上的零組件，像是晶片組散熱器等。


這是產品的另一個側面，可以看到主散熱片還被切割成三個部分，上層為兩組大T字形散熱片，下層還包一組小型的，每個部分都由兩組熱導管串接起來。會搞得這麼複雜，不外乎是想要增加更多的散熱面積來強化散熱部分。


這是另一側，可以看到下層散熱片還真的有點蝙蝠俠標誌造型的味道。


主動散熱部分採用一組大型12公分風扇，Silent模式下為1200RPM，20分貝左右的噪音；Powerful模式則為1800RPM，30分貝的噪音。實際運作時，Powerful模式確實風切聲會比較大一些。


風扇安裝在散熱器上的方式蠻特別的，採用特製軟墊卡榫設計，主要目的是用來減震，讓風扇運作時降低振動與噪音，而且固定得相當穩固。


風扇內藏有四組藍光LED燈，運作時就會啟動，增添酷炫的氣氛。


實際運作情況就是如照片所示，不過上了銀色漆後的風扇外觀，小弟覺得不怎好看，質感看起來欠佳。


與處理器表面接觸的散熱底座部分，則是採用銅底設計，不過上層的部分依然是鋁質設計，以藉由不同的材質來達到導熱與散熱均衡的效果。


風扇的電源線是3Pin的設計，而不是可自動調速的4Pin，當然採用3Pin也沒關係，因為它的風扇轉速是那組串接的轉速開關來控制，所以不必動用到4Pin。

散熱器對不常DIY的人來說，最怕就是配件繁雜、安裝步驟又難搞。雖然剛剛乍看之下，Transformer 6散熱器的安裝配件不是很多，不過看到那幾組底座想必各為看倌心理應該有個譜，沒錯！裝Transformer 6要把主機板給拆下來，接下來請看小弟針對AMD處理器平台的安裝示範。


首先要把處理器的底座移除（Intel平台則不必）。AMD的底座有些主機板是用螺絲來固定，有些是用塑膠卡榫，像小弟使用這款主機板就是用卡榫方式，可以用手或一字起子將卡榫挑開，使其底座的上下部分各自分離。


底座卸下來就是這個樣子，如果下層底板有被黏住的，那就恭喜你了！這種要拆底座的散熱器不適合你。（理論上應該不至於黏住才對，不過小弟早期確實有遇過這種板子）


接下來安裝上處理器，並在表現上給予一點散熱膏，散熱膏不用給太多，以免浪費又影響導熱性能。


因為散熱器底座原本是安裝好Intel LGA775的腳座，所以需要先把它的腳座移除。由於螺絲鎖蠻緊的，螺絲卸下時施力不當容易崩牙，要額外小心注意。


這是卸下來的樣子，底座中間有幾個溝槽和一個銅柱，都是用來固定相關安裝扣具之用。



緊接著將龐大的散熱器對準並輕輕擺在處理器之上，然後底座放上AMD用的固定架後，請表演特技將主機板180度翻轉過來。說實話小弟個人並不喜歡這種的安裝設計，既麻煩又容易滑動，固定孔位很麻煩，但卻不失為固定較為牢固的方式，所以坊間不少散熱器產品也是這種安裝設計。

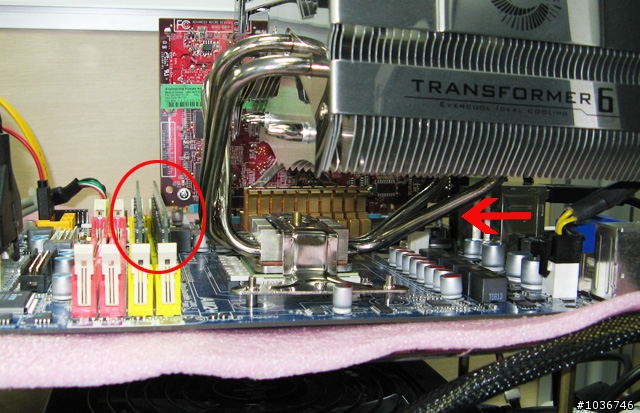

另外散熱器本身設計是偏一邊的，好處是可以讓使用者選擇安裝方向，看是要兼顧電源模組或是記憶體的散熱二選一。但很不幸的是，小弟這款主機板如果要兼顧記憶體散熱的方向安裝，熱導管會卡到記憶體導致無法安裝，所以只能往電源模組方向安裝。（如果這塊主機板電源模組也有散熱片，那事情應該就很大條了~）


翻過來再次對準孔位後（別告訴我你翻過來都對的很準…），就可以鎖上專屬的螺絲，讓散熱器固定安裝完成。


如果散熱器的安裝會阻礙到一些電源接頭部分，那麼強烈建議散熱器安裝前，先將這些接頭接上去，否則事後安裝就會很麻煩、礙手礙腳，因為散熱器的面積非常大。


這是安裝完成的俯視圖，看起來是不是有點怪怪的？沒錯，因為熱導管交叉和作工的關係，事實上散熱器本來就有點歪歪的（不知道是手邊這顆測試品的特例還是？）。不過我覺得這個還不打緊，比較麻煩的是散熱器安裝上去後，不知道散熱器體積太大還是怎樣，竟然會超出主機板的邊緣範圍，這樣一來如果使用者的電腦機殼設計，主機板的邊緣若是與機殼或是電源供應器切齊，那麼凸出範圍的散熱器很有可能卡到機殼或電源無法進行安裝。事實上不管是這款Transformer 6或是其它散熱器，只要是散熱器體積大的產品，無論是廠商或消費者都要好好詳加考慮安裝上是否有阻礙的疑慮。

接下來附上散熱測試的部分。先說明一下測試是採用裸機平台，室內溫度約27度，測試結果僅供參考。
■ 測試平台列表
處理器 AMD Phenom X4 9350e（2.0GHz）
主機板 Gigabyte GA-MA78GPM-DS2H（780G+SB700）
記憶體 Kingston DDR2-1066 1GB×2
硬碟機 Seagate Barracuda 7200.10 320GB
光碟機 Lite-On HAS120 DVD SuperMulti
電源供應器 Gigabyte ODIN GT 800W
作業系統 Windows Vista Ultimate SP1（32bit）

■ 測試成績

溫度測試
	Silent 模式	Powerful 模式
待機	32℃	30℃
全速	43℃	38℃

雖然大星Transformer 6散熱器安裝操作上略為不便、加上安裝範圍有所限制，作工與質感也有提升的空間，不過它的散熱效果還算OK，而且Silent模式運作時風扇運作噪音真的不大。這款市場價格方面約2300元左右，價位上有點偏高，至於值不值得入手就留給看倌們自行做決定吧！
