[開箱] 海景天景我都要 聯力 O11 Vision

序

打給厚

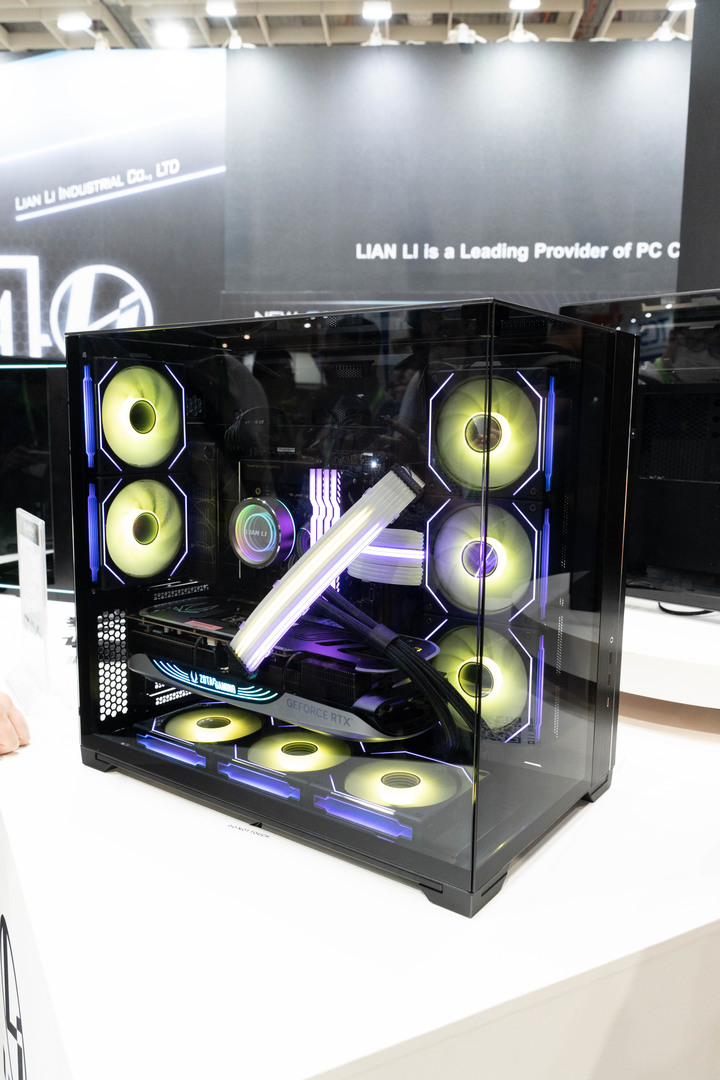

話說到今年中去COMPUTEX參觀聯力新品後

除了對那個小螢幕積木扇非常有興趣之外

就屬O11家族新品 O11 VISION最能吸引我的目光


當初展出的是黑色系列的


那今年11月初時，O11 Vision終於正式上市

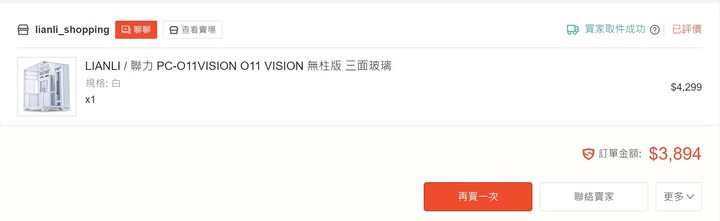

也還好遇到雙11時便宜入手了一咖

然後經過兩個禮拜瘋狂加班後終於有時間可以把它組裝起來了

直接說結論就是這4千塊花得很超值


獻上照片之前不免俗的來提一下這機殼的SPEC

尺寸(D) 480mm x ( W ) 304mm x (H) 464.5mm

主板支援：E-ATX (Under 280mm)/ATX/Micro-ATX/Mini-ITX

顯卡支援：最高455mm

塔散限高：最高167mm

風扇支援：側：3x 120mm/2x 140mm 底：3x 120mm/3x 140mm 後：1或2x 120mm

冷排支援：側：360 / 240 / 280mm 底：360 / 240 / 280mm 後：240/ 120mm

看完就知道這貨可吃下9成9以上家用規格的零件(除了塔散)



機殼實拍

那廢話不多說就直接上圖片了!!

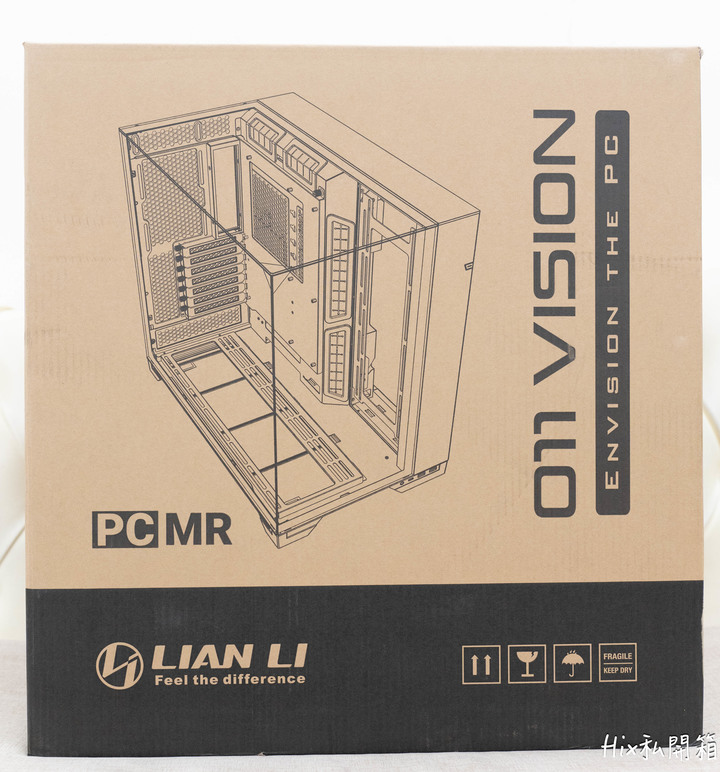

最近外箱都流行將內在線條直接畫出來

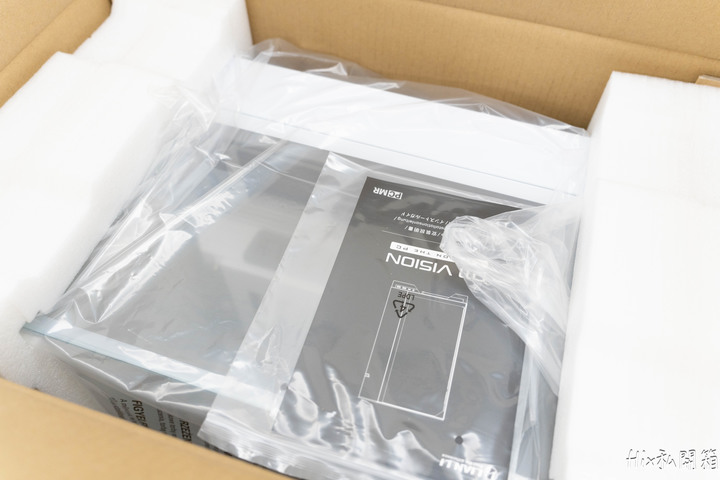

打開後非常簡單就給了一本說明書(很重要必看)

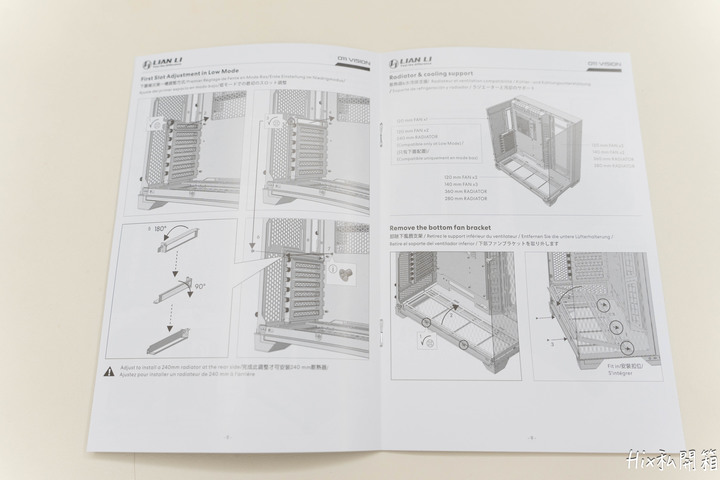

說明書

說明書

說明書

說明書

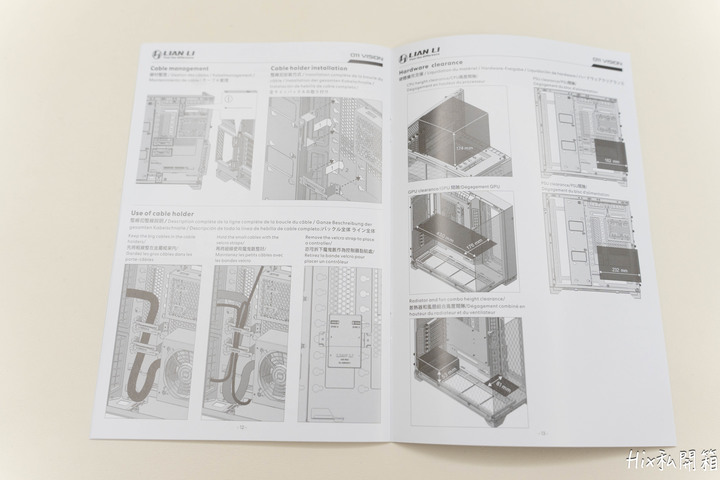

O11系列的機殼的優良傳統，非常詳細的說明書

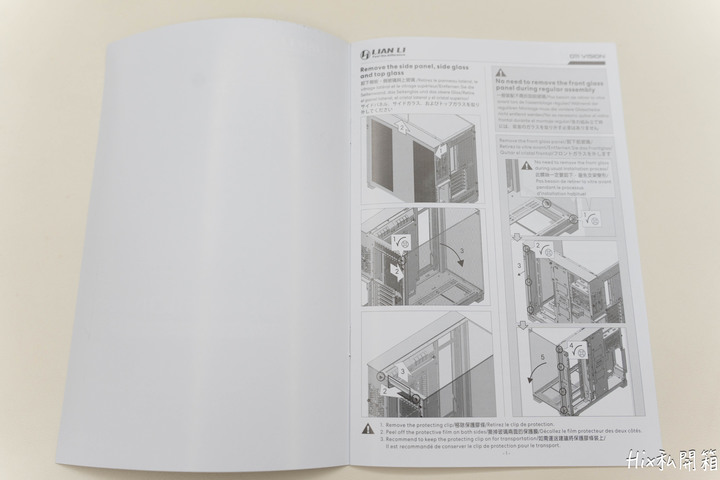

包含正前方玻璃要怎麼拆(官方是建議沒事不必拆)

後方冷排安裝時可以將第一槽PCIE轉向讓出空間

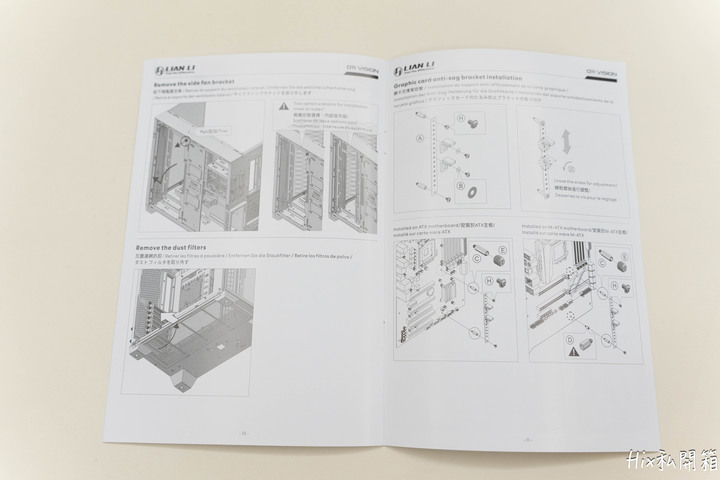

內建顯卡支撐架安裝法

各部份限高限寬，這些資料都鉅細靡遺

讓說明書不再是不必讀系列

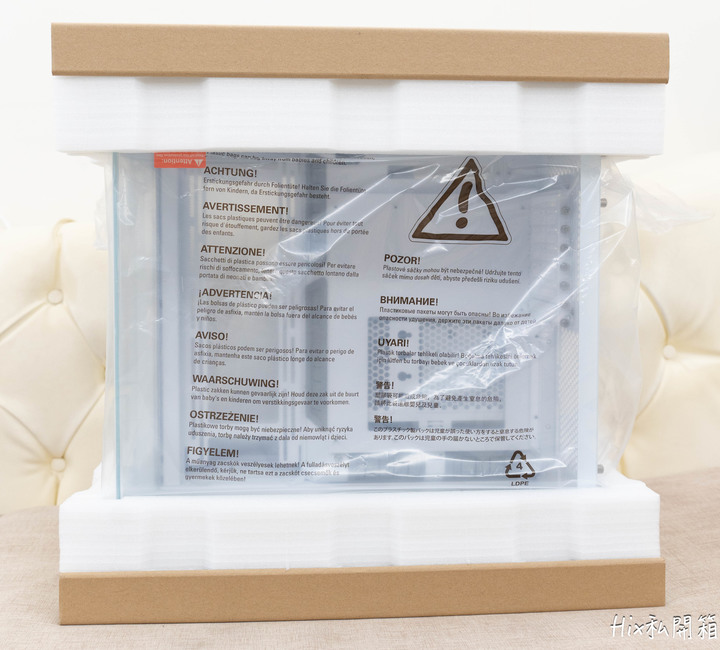

將機殼抽出外箱可以看到固定的泡棉上面還有厚紙板作加固



本體直接呈現，和EVO系列不同的是，Vision是沒辦法將顯卡安裝在側邊的

畢竟官方設計是將側邊及下方設定為進風，側邊就不挪作他用了

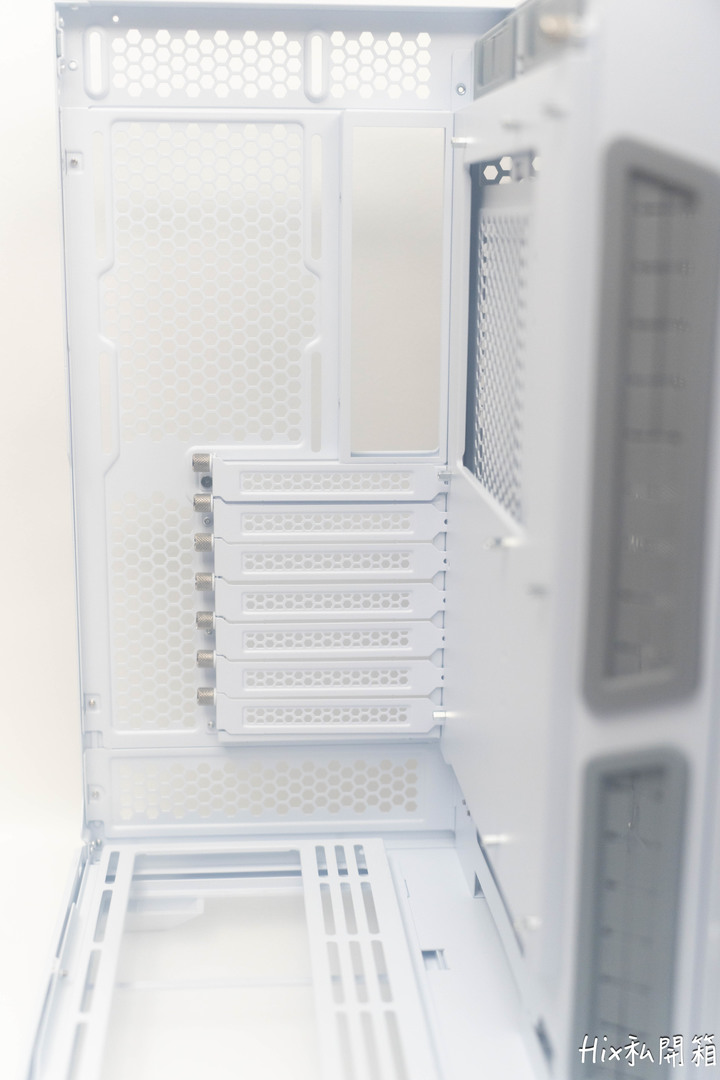

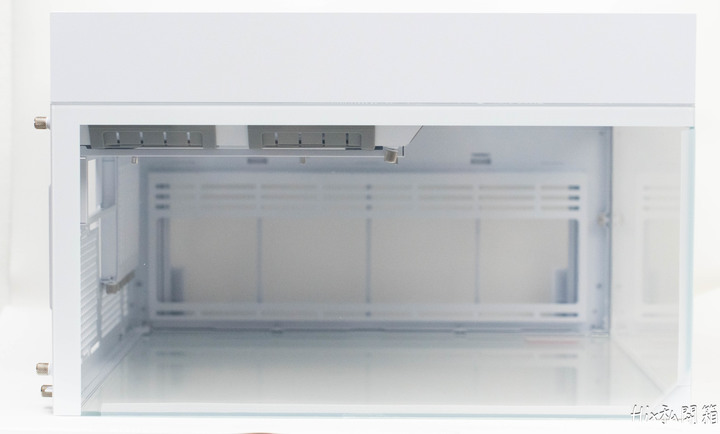

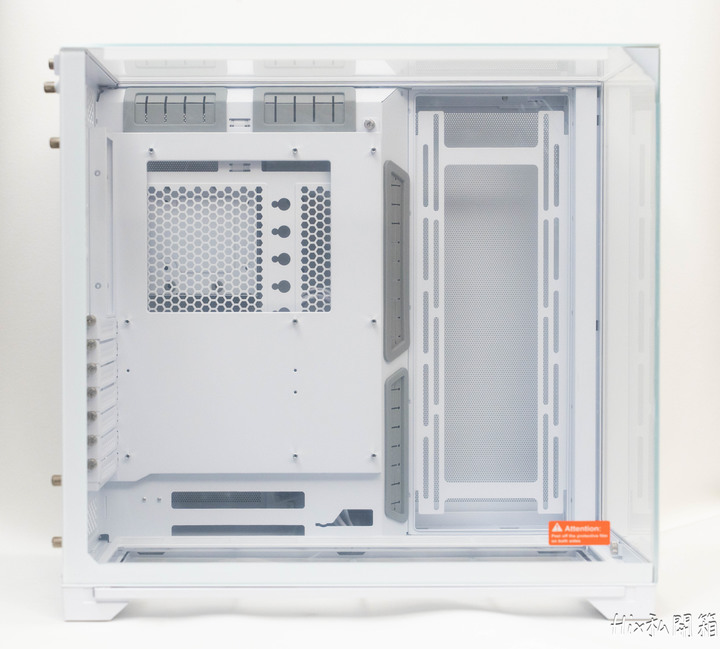

正面看進來也是非常的簡潔

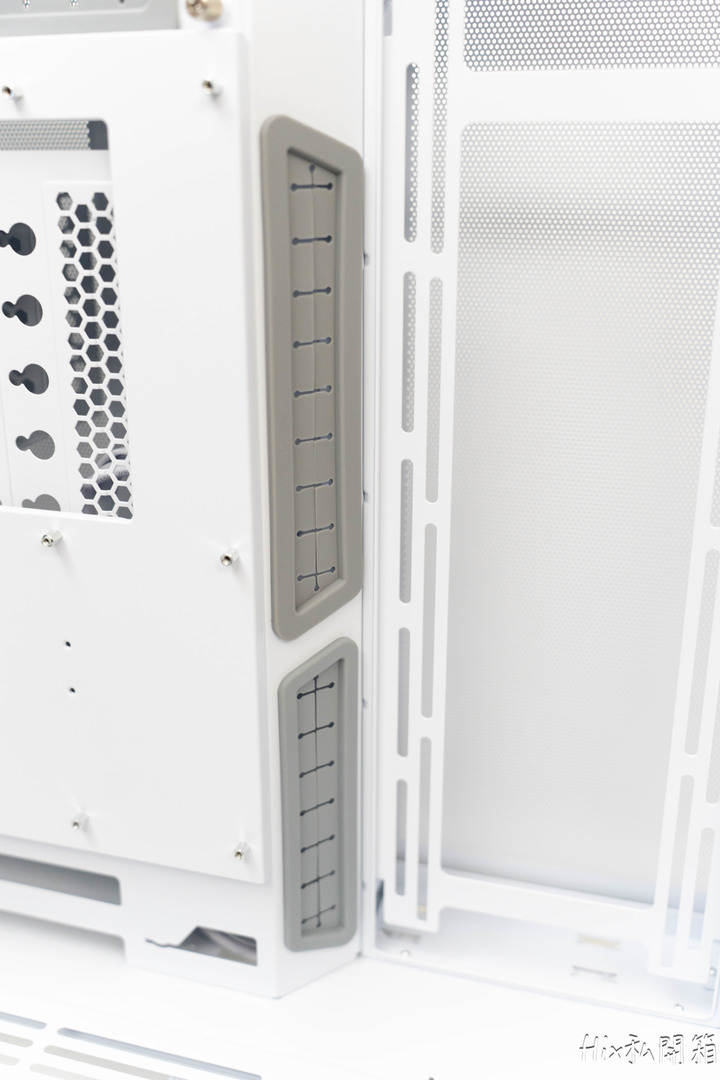

這邊可以看到主板側邊理線槽的跨度非常大

也有作橡膠出線口保護蓋的設計




背板有雙處進風

左邊for主機內部進風用，右邊for硬碟槽及PSU進風用

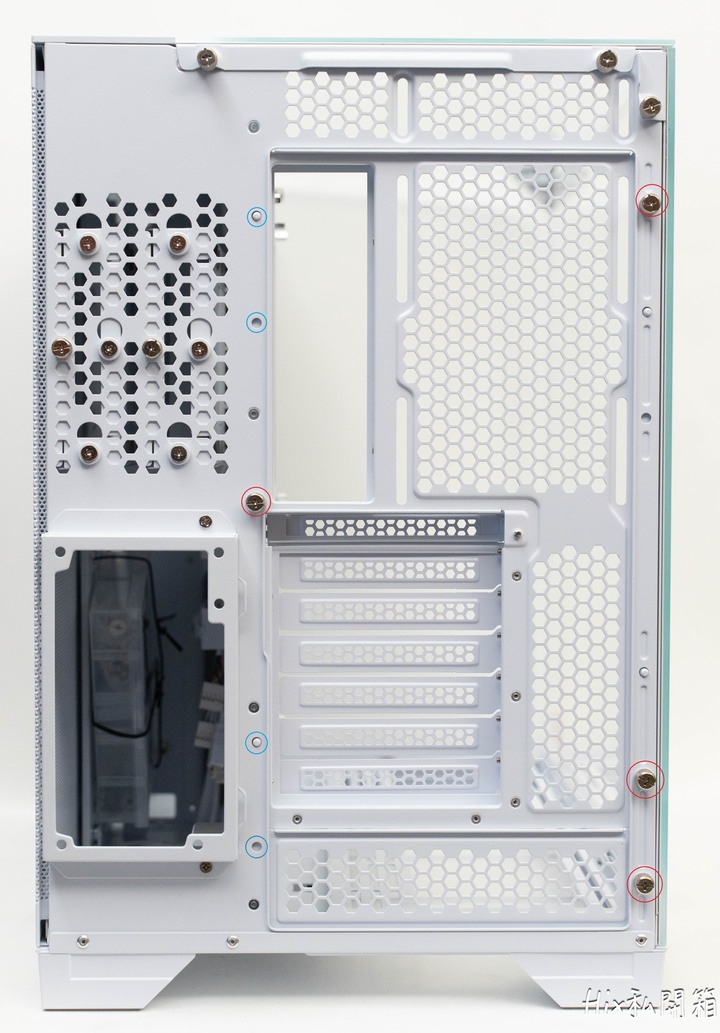

背部IO處就大有乾坤了

這機殼的一大特色，主板有上下安裝位

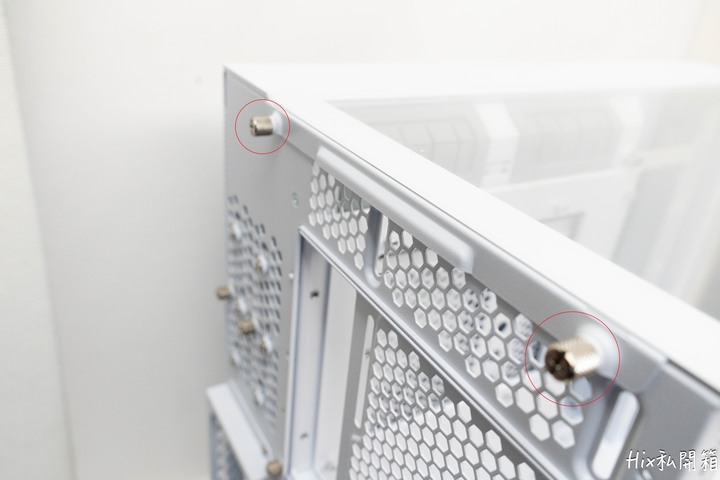

紅圈的螺絲要鬆開，然後藍圈的部份有作上下安裝位

之後的裝機我都是將主板位下移作展示(個人認為優點較多)




上方看進機殼，這也是這次Vision的賣點

前側上，三塊無邊框的玻璃，海景天景一眼收入

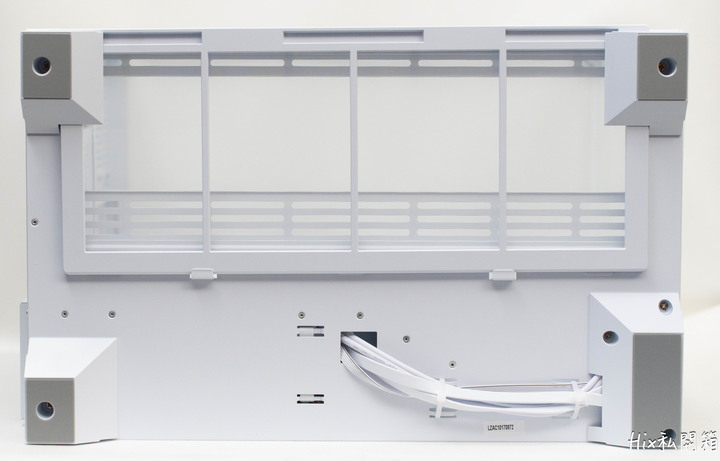

底部的設計還滿微妙的

前IO的走線在這邊沒有藏線設計，假設真的有故障大概就是整個模組一起抽換

底部有這機殼唯一的防塵網




正面透測要打開時必須先將這個手擰螺絲鬆開

然後藉助旁邊的小耳朵施力往外將透側拉開




透側拉開後先來看一下三塊玻璃交會的地方

這個地方官方是說可以承受來自側邊及上方各35公斤的壓力

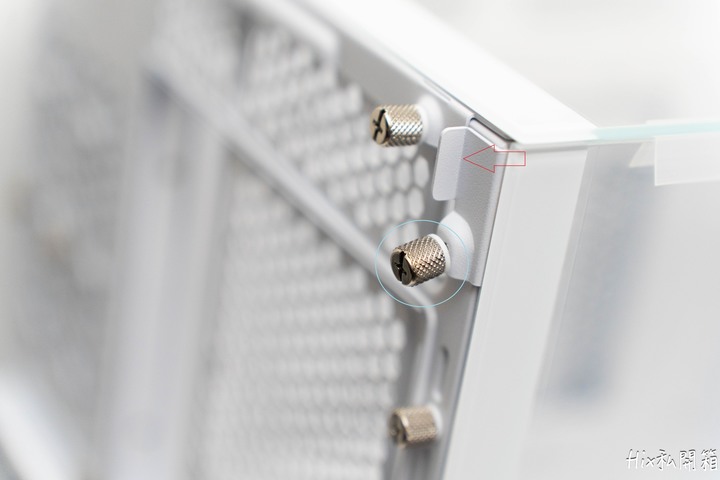

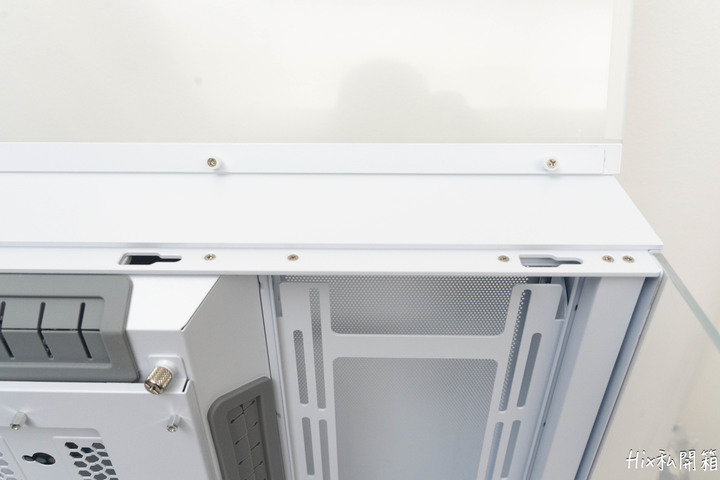

頂端玻璃又將這兩個手擰螺絲鬆開才可拆下




上方玻璃要稍微向後拉開才能往上打開

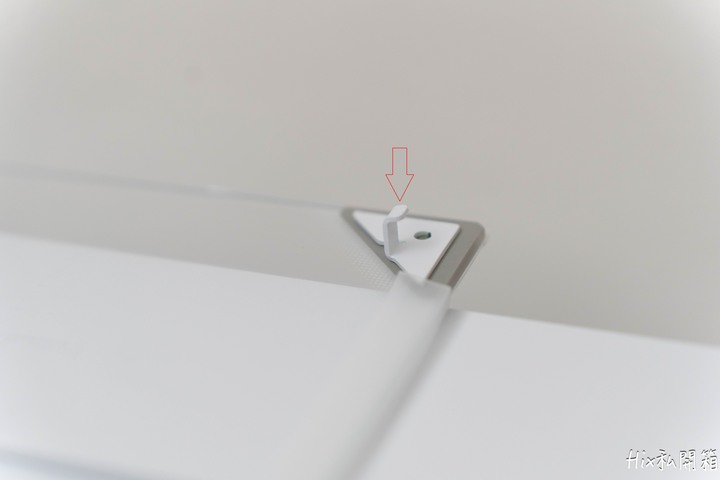

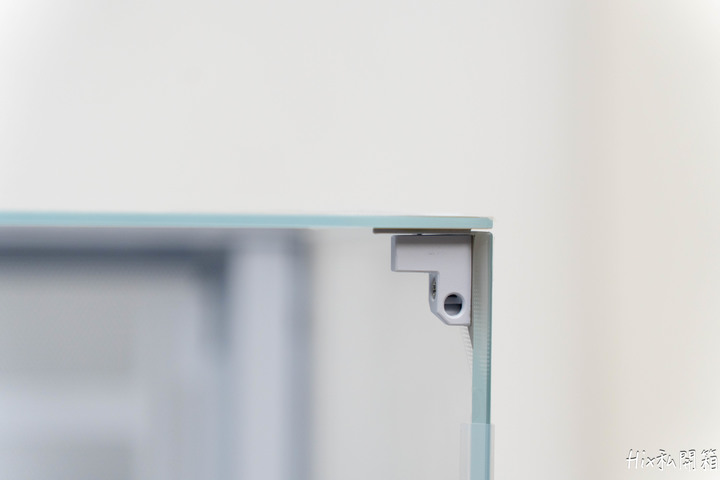

上方玻璃就靠這個機構勾在前方玻璃上作固定




前方的玻璃貌似只要打開這個螺絲就能取下

但有看過說明書的人就知道前方玻璃要取下有一堆步驟

懶人如我這邊就PASS不作取下的動作了

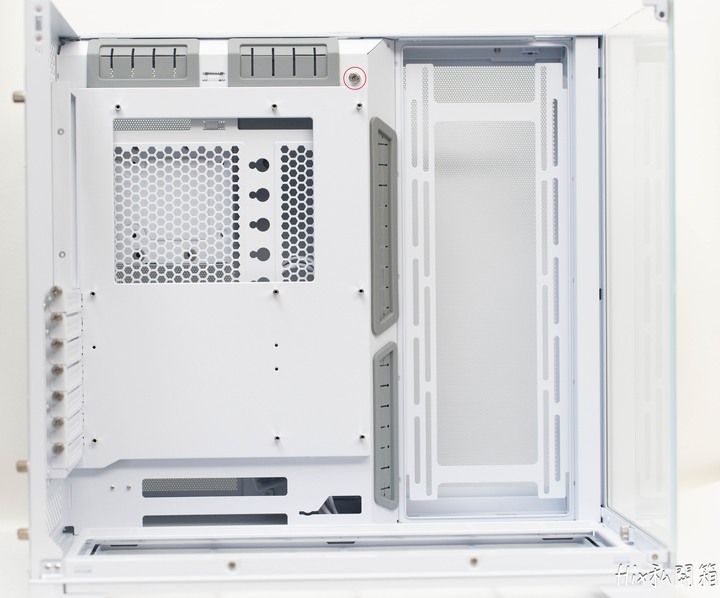

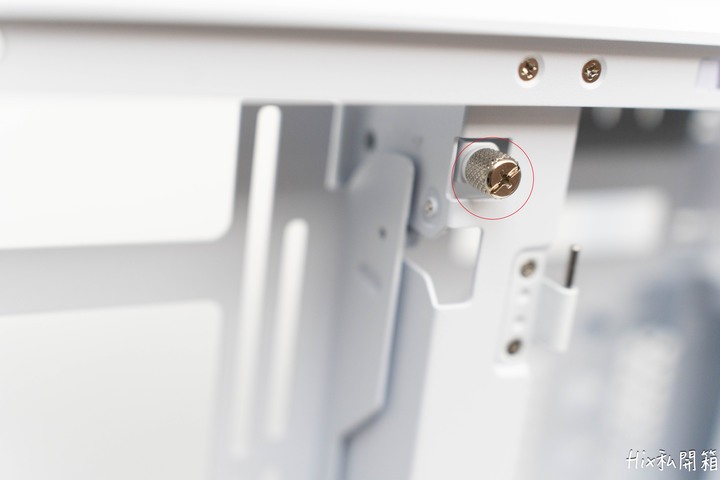

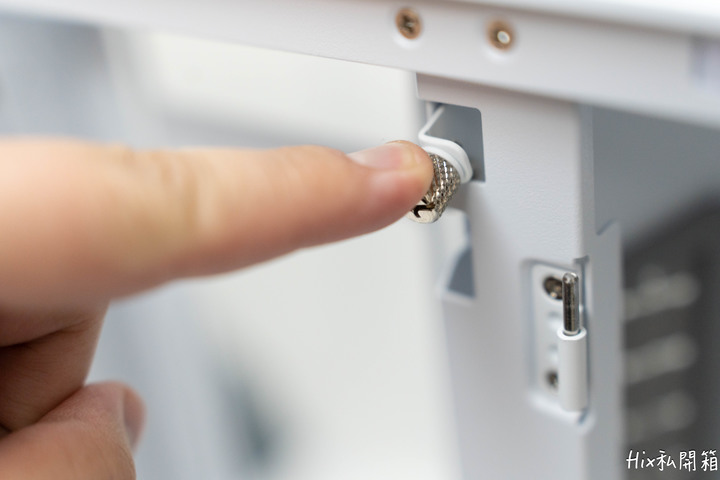

主板托盤在內部這邊有一顆螺絲要鬆開，以及機殼後方的手擰螺絲鬆開(前幾張圖有提到)

才能將整個托盤取下




初始設計上方的理線口也有大大的空間可供出線

若是要將顯卡直立的話，顯卡的供電線也可選擇由此處拉出




側邊的理線口就只有中間一個一小塊區塊無法出線

高度可以COVER整張主板，讓線材不必用奇怪的角度拉出

主板托盤上置

主板托盤下置

主板在原始位及下移

可以看到下移後，後方出風可以裝得下兩個12公分風扇

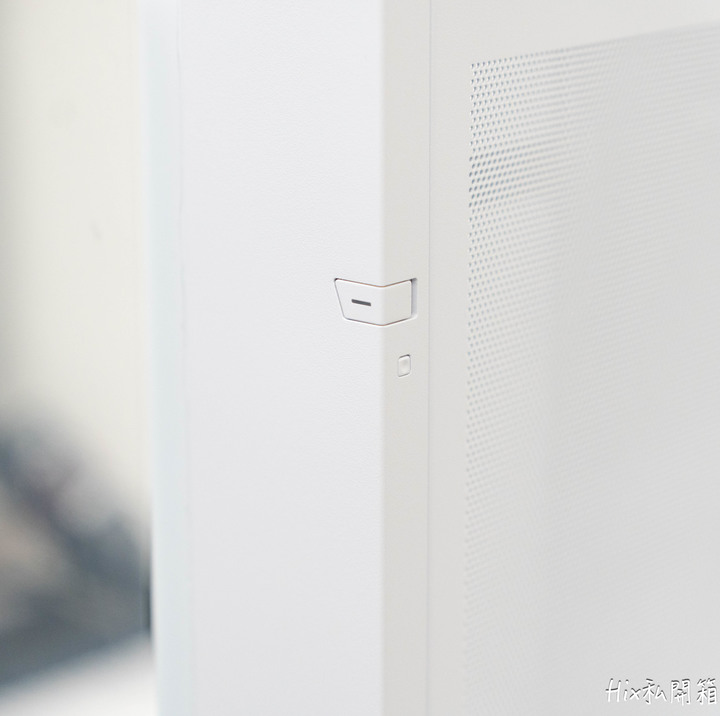

開關及RESET十分低調，和前IO沒有作在一起

是選擇做在側柱上

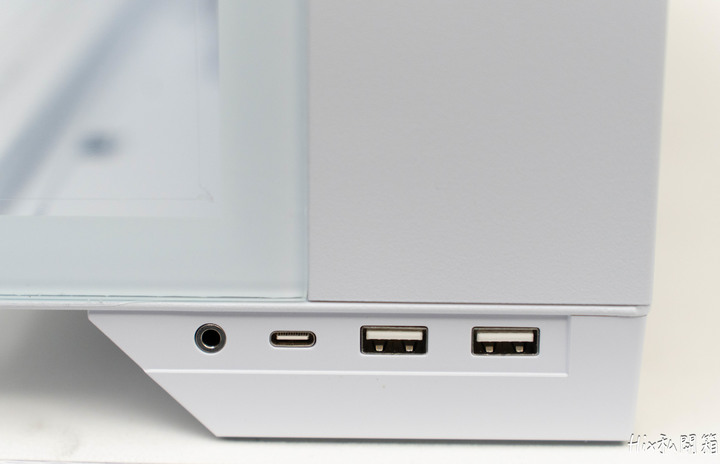

前IO全部白化，沒有因為是USB3.0就給你來個藍色夾心餅

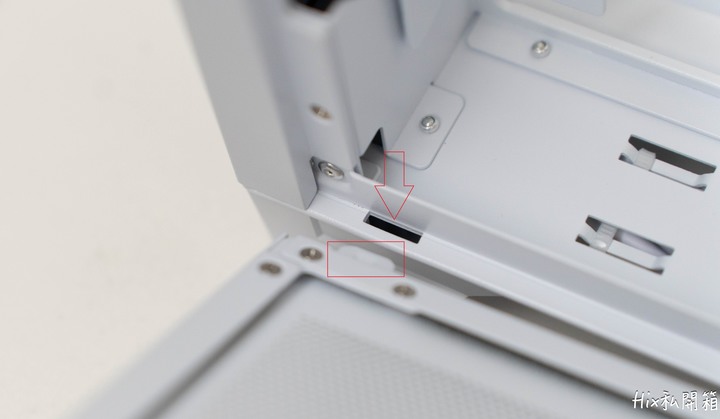

前後側板的下方都用一個小腳腳作為固定的機構



背板的上方固定為卡榫式，沒有動用到螺絲

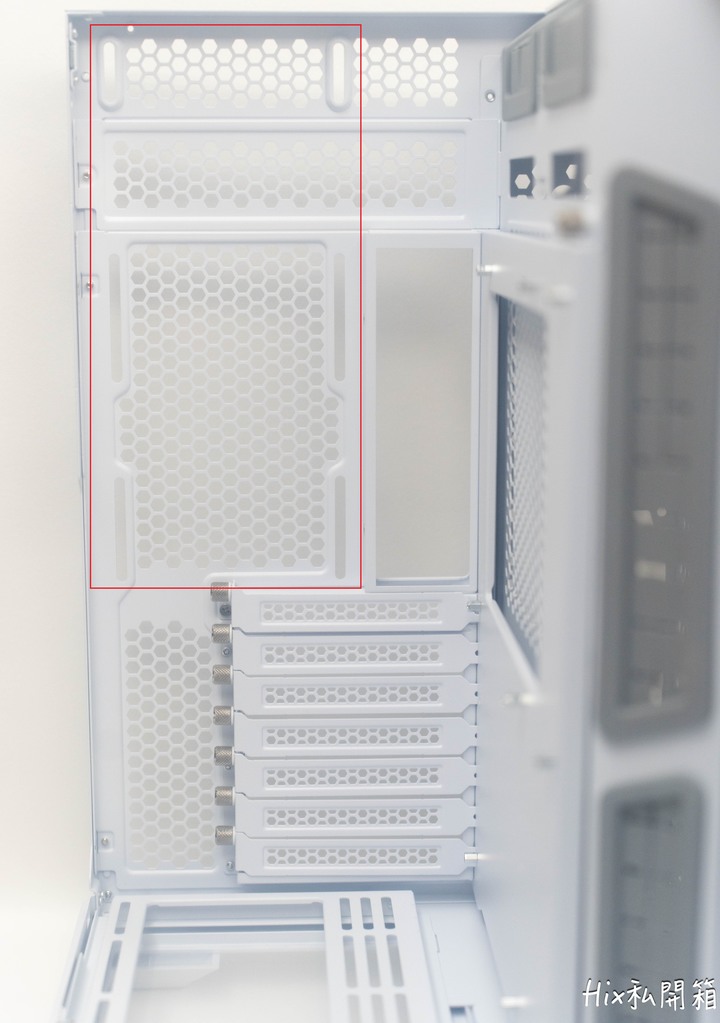

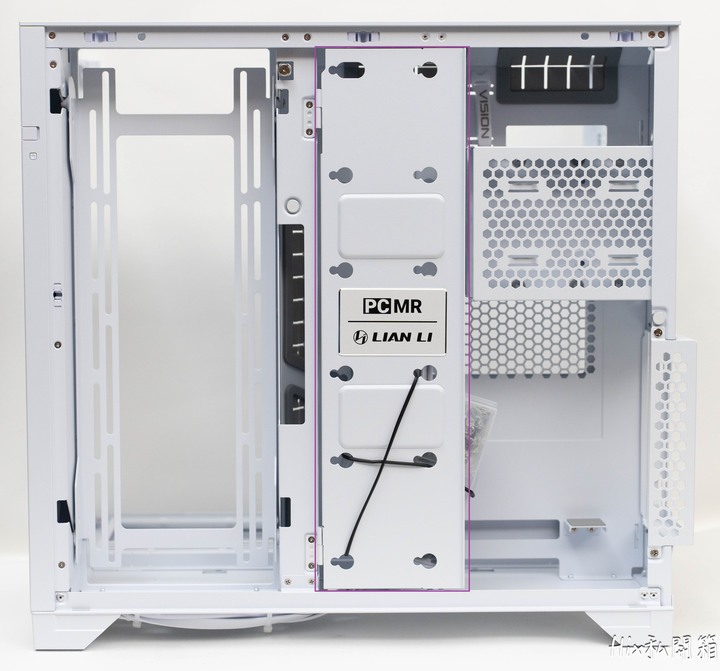

背部中間紫線框住的地方總共可以安裝三個2.5吋硬碟

除了安裝硬碟外也是背部的遮羞板

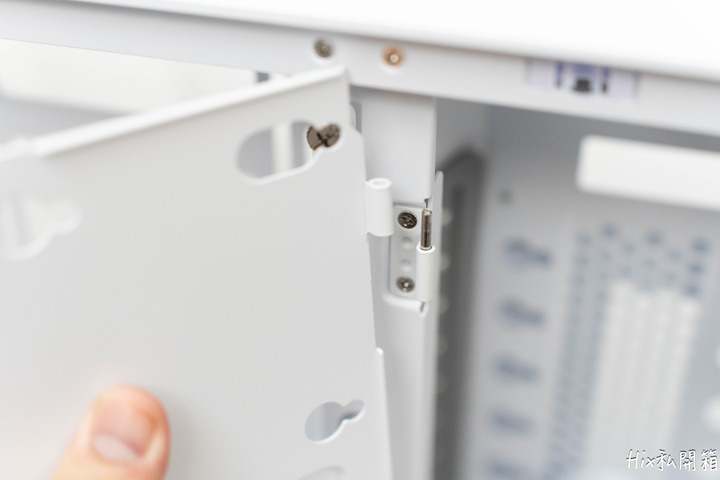

用轉軸的方式作固定可以左右擺動

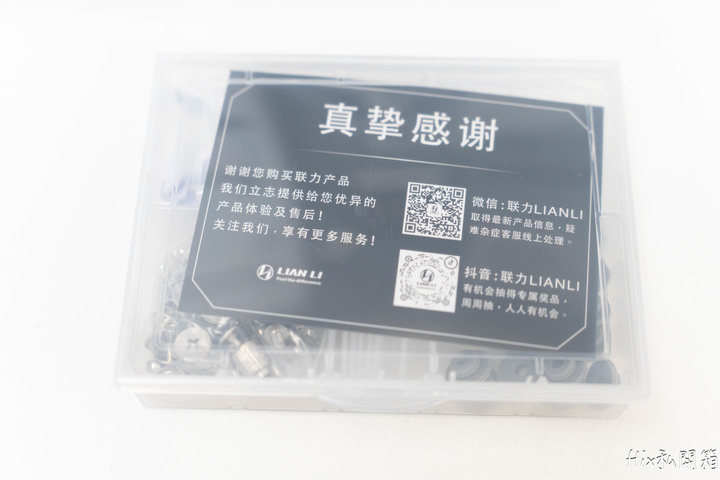

配件盒

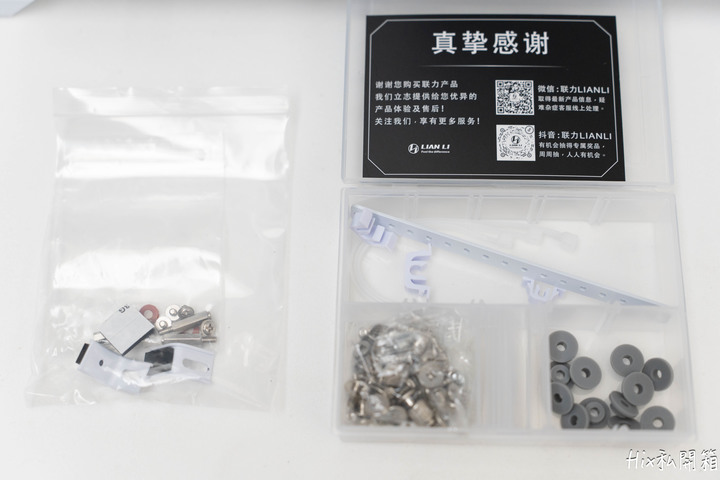

配件盒零件一覽

固定在遮羞板上的螺絲盒

有附贈聯力自家的隱型顯卡支架(這個還滿實用的)

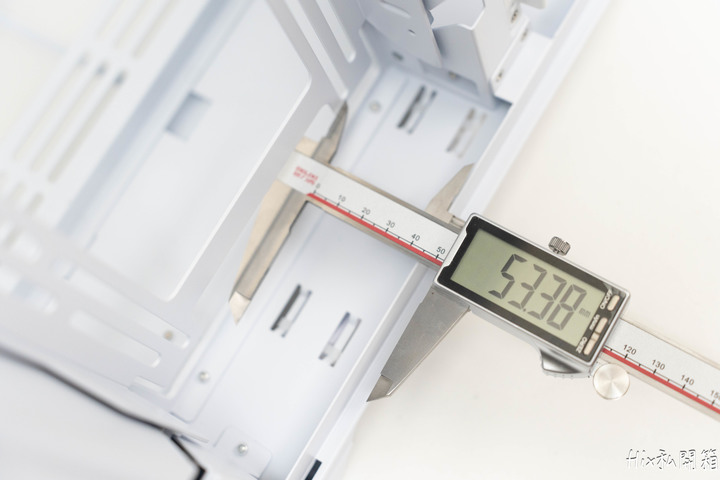

背部風扇位原始有5.3公分的空間可作理線或置放風扇之用

水冷排支架釋放鈕

釋放鈕往下扳動即可卸下支架

側邊風扇框架這邊有個機構可將風扇框整個取下讓風扇或冷排便利安裝

只要輕輕向下扳動即可



框架也可以變更安裝方向，讓前方空間挪出

這樣後方就會只剩1.1公分的空間

以我的話如果這樣挪移應該會是前方要安裝EATX板子又要裝水冷排

怕卡住的話就會這樣犧牲後方的空間

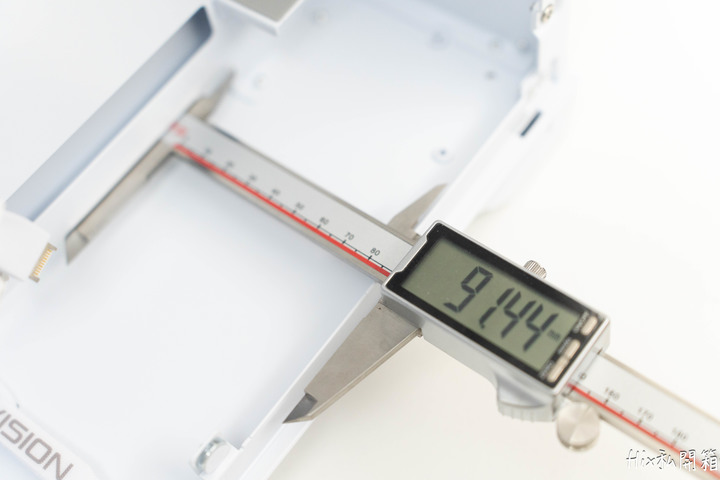

電供位這邊有9公分的寬度，作為理線用絕對綽綽有餘



電供位上方有兩個3.5吋硬碟籠

可以將手擰螺絲旋開便可取下




取下硬碟籠後，後方空間大到可以讓蟻人在這邊踢足球了

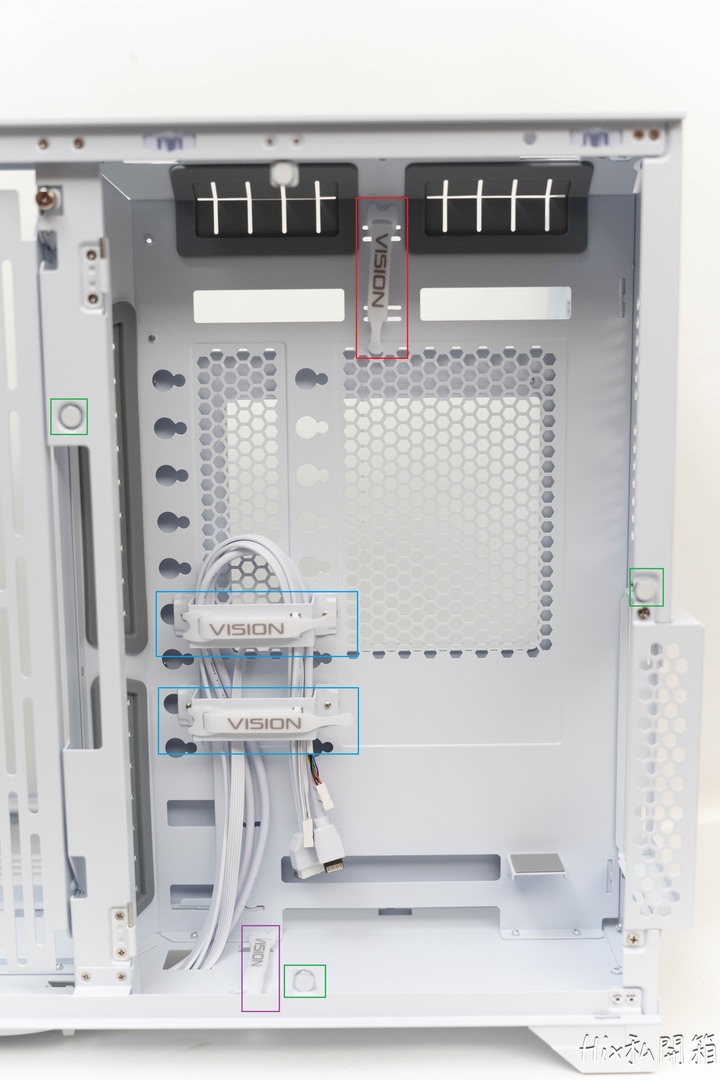

藍框處的理線扣可以上下移動，紅框處為固定的無法挪移

綠框處則為強力磁鐵吸附側板及遮羞板

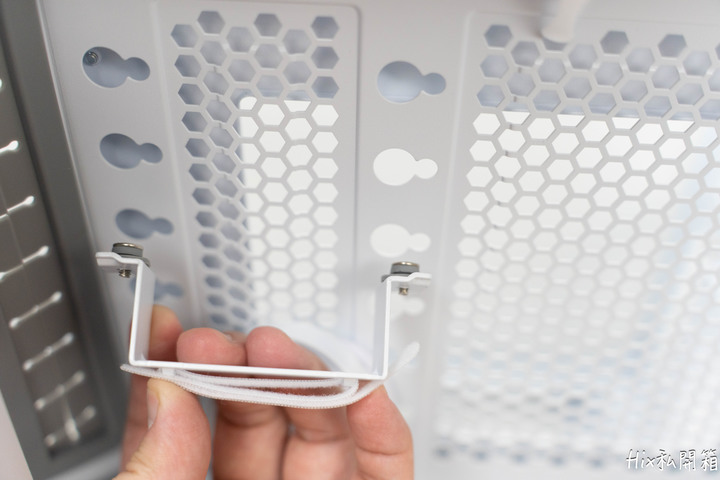

理線扣可以很輕易的取下

上方也有魔鬼氈，讓理線可以輕易的做到電訊分離(電路及訊號線分離)

這樣未來要作檢修或是更換零件也很方便

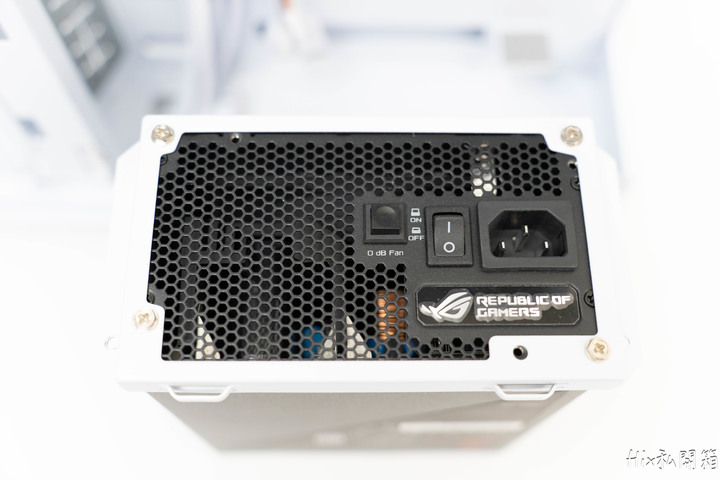

電供要安裝可以將安裝框取下，鎖上後再固定上機殼

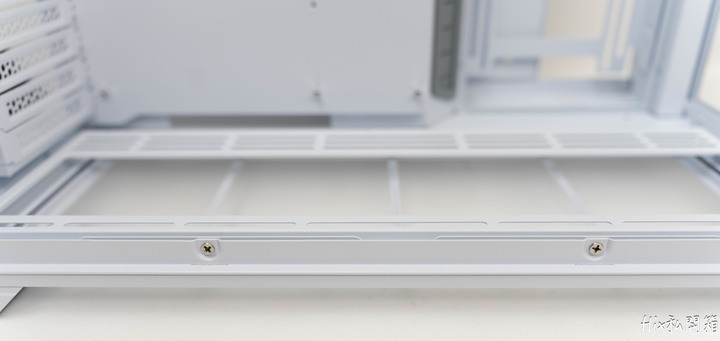

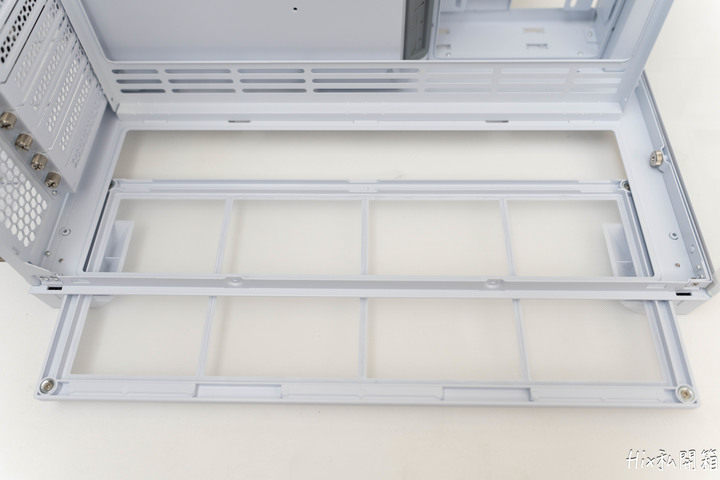

下方風扇架要先將這兩個螺絲取下才能拿出風扇架



唯一的大型防塵網只有作在底部，是用抽屜式的可以方便拉出

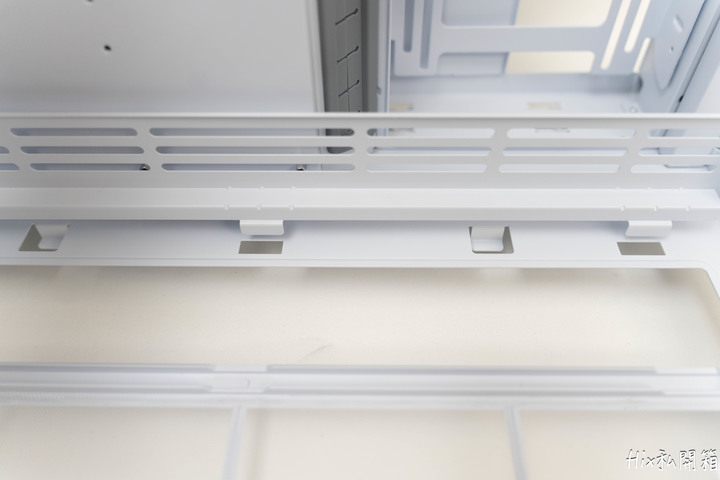

下方風扇架前方是用螺絲固定，後方則用嵌入式的固定

裝機實拍

機殼整體大致看了一輪，再來便進入最重要的安裝環節

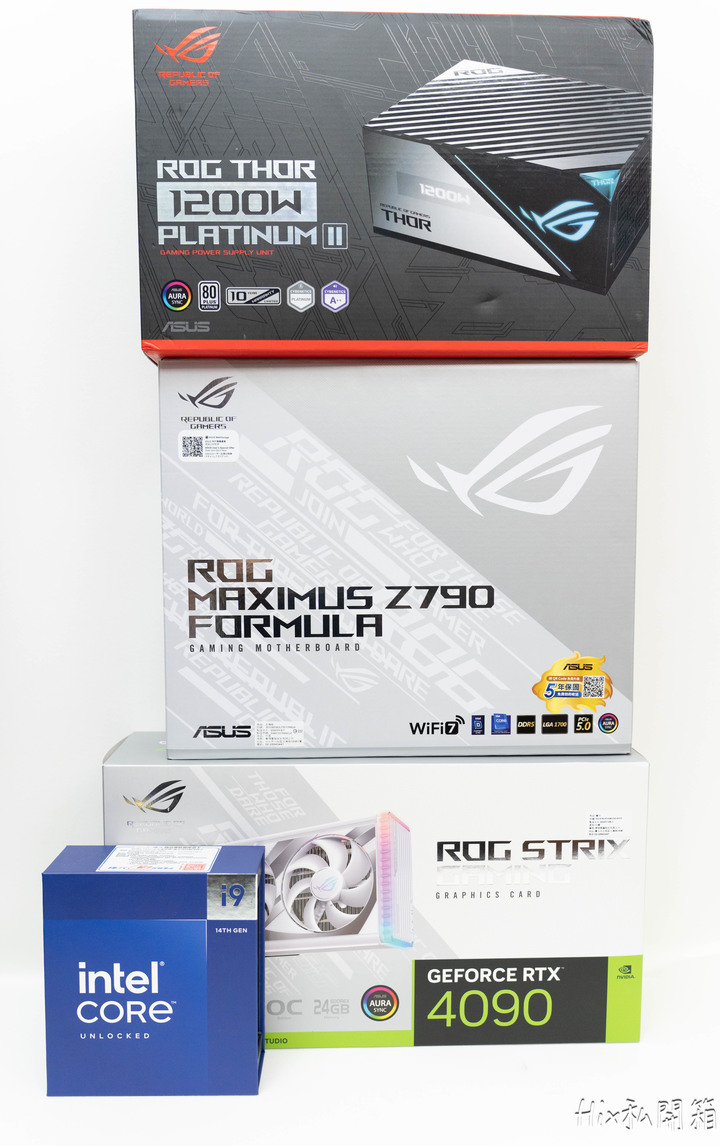

這次搭配的硬體如上圖所示

14900K feat. Z790 Formula

1200W THIO II(唯一黑色的零件)

ROG RTX4090 O24G

然後還有忘記拍的龍神3(白)


經過了一天一夜不吃不喝的組裝過程後

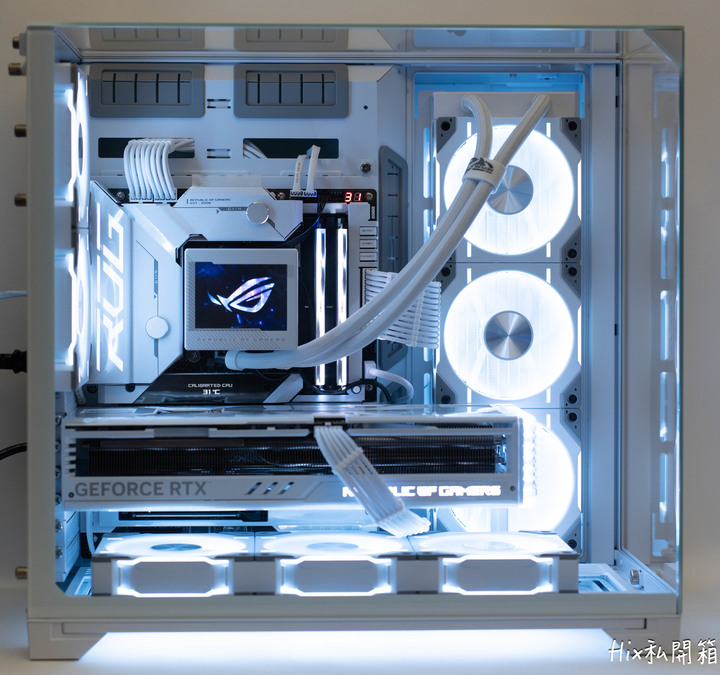

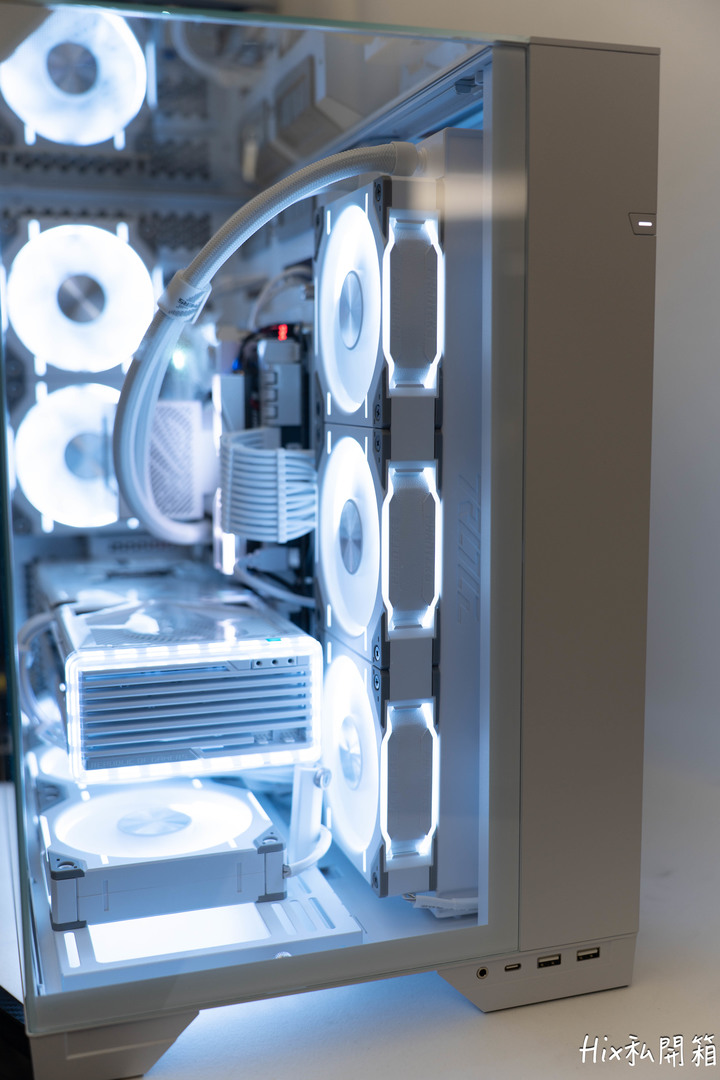

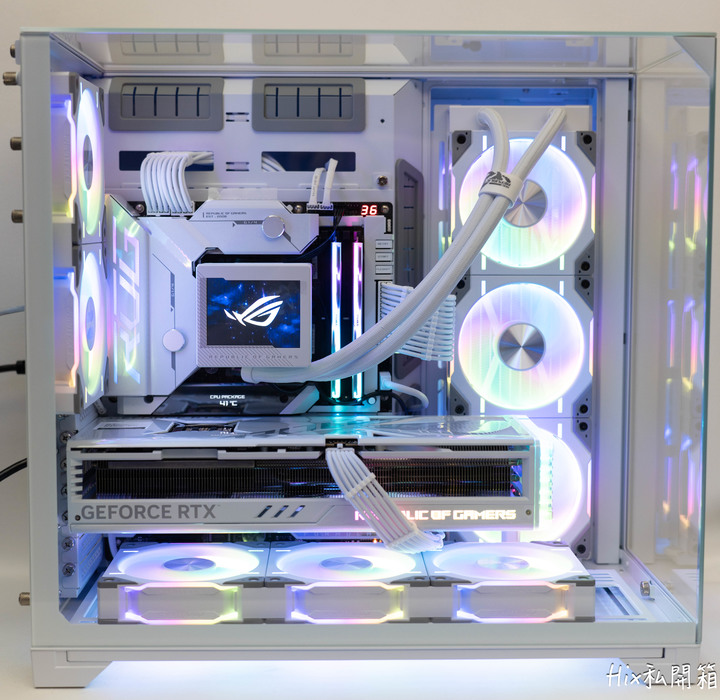

終於組裝成以下模樣

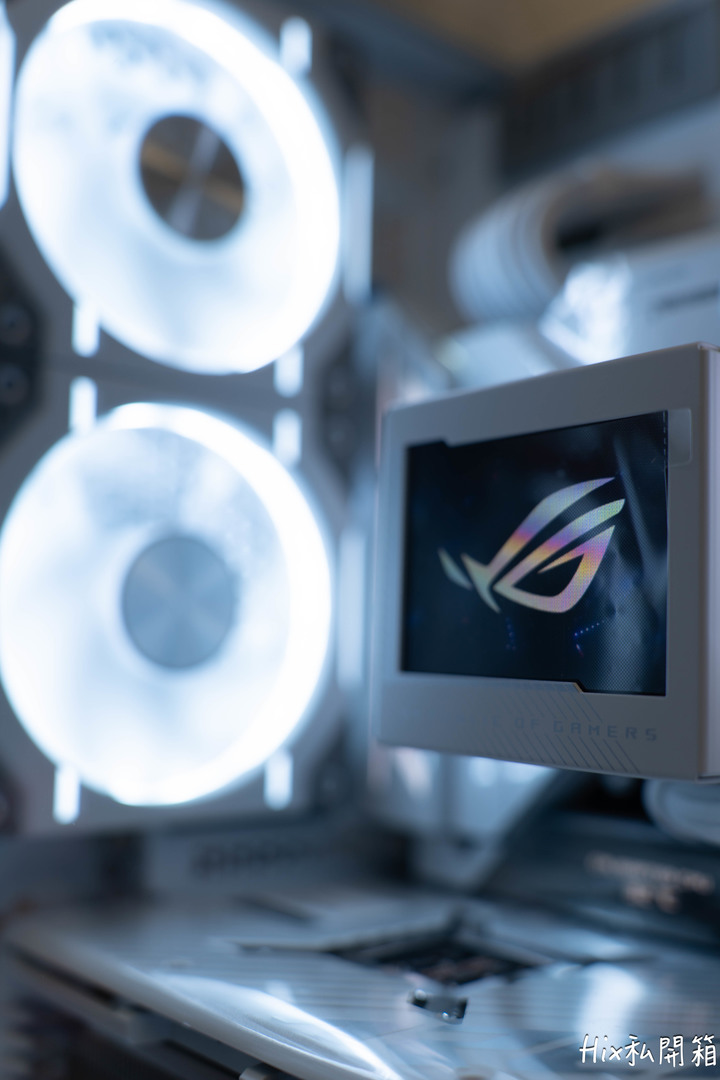

白色制服機，風扇搭配的不是聯力自家的積木扇比較殘念就是了

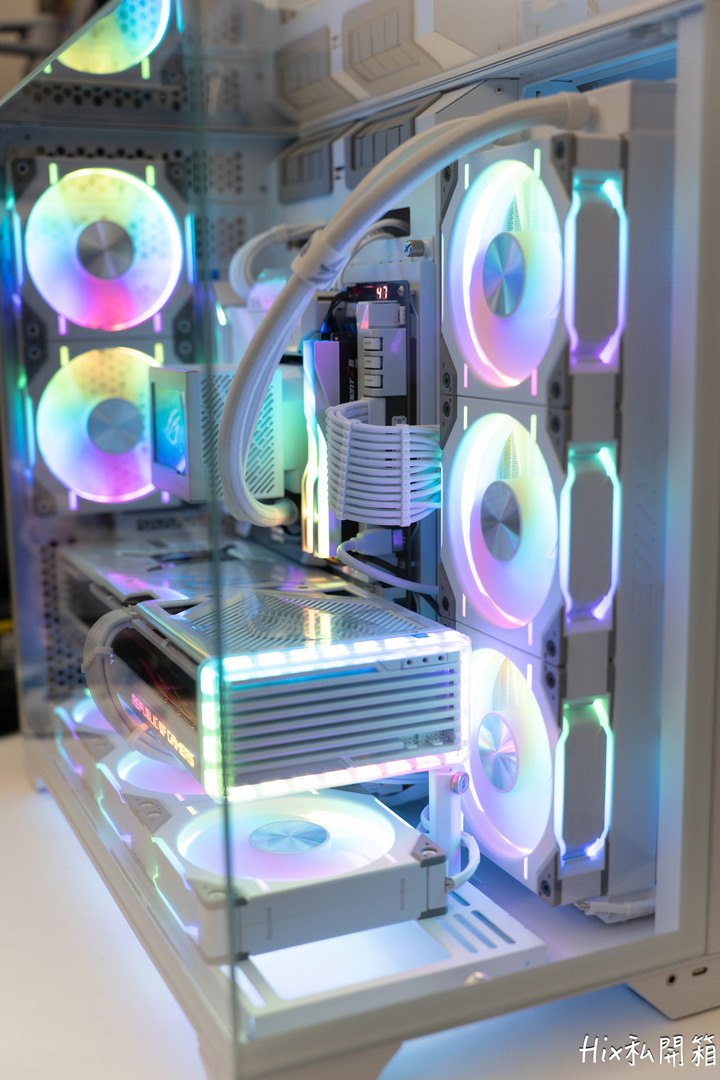

白機就是要發白光才好看

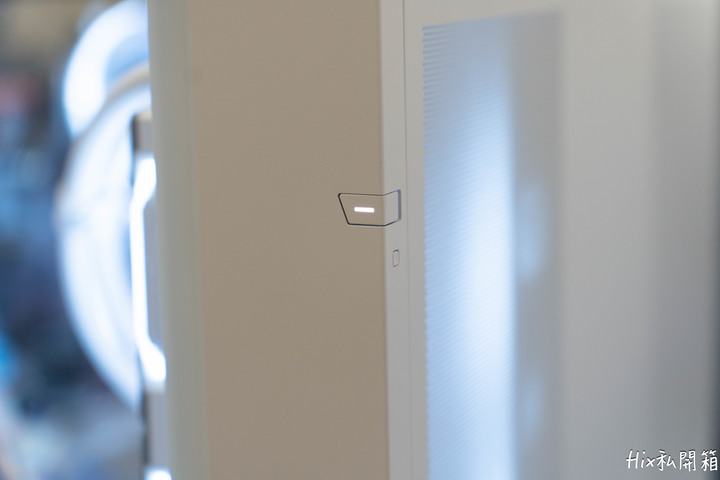

側柱的開關在開機後會亮白光




此次冷排為夾漢堡，為了讓進風量最大化才採用的

畢竟只有側跟下能進風

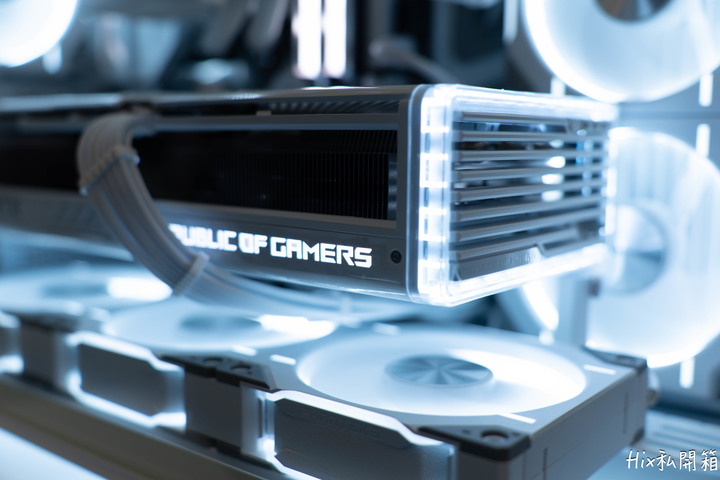

主板下移後，就算是安裝4090，下方安裝D30這種較厚的風扇空間一樣很足夠

下方進風讓4090可吃到新鮮的冷風




後方的雙風扇將CPU冷排及顯卡的熱度快速排除





用彩虹燈效應該也是滿多人喜歡的才是


燒機測試

原本想說安裝完，帥就完事了

但基於上市前一堆人對於這機殼的散熱有疑問，還是作了散熱及噪音的簡易測試

分貝儀放在距機殼約5公分處

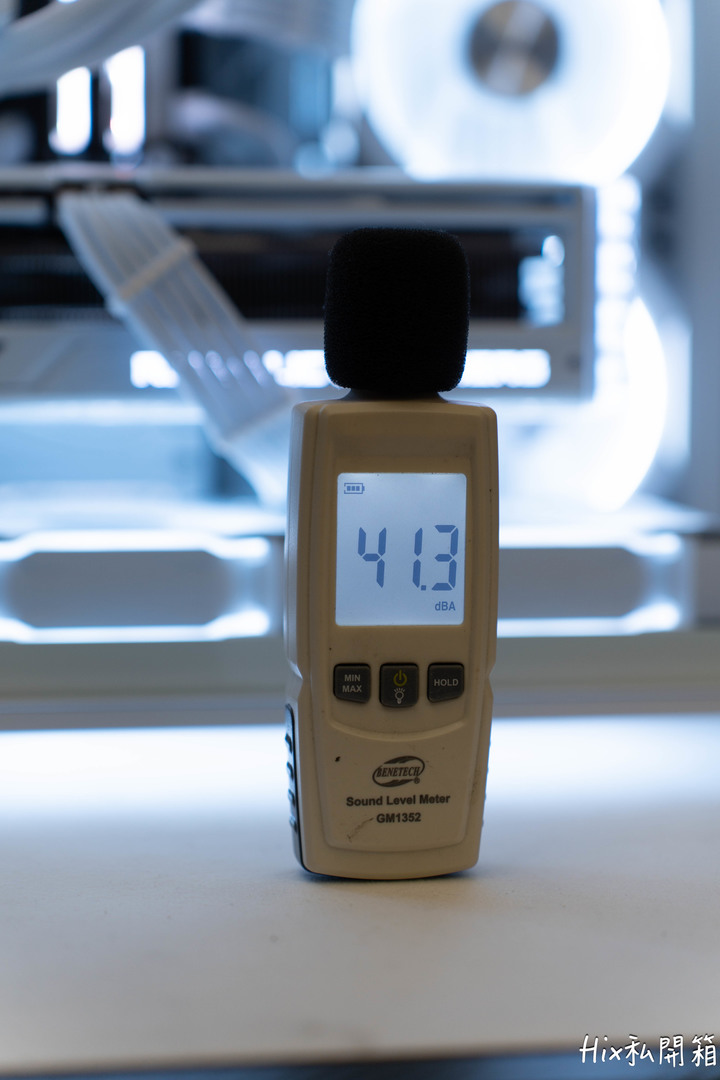

待機的話，基本上就40分貝左右(我家這邊的底噪)

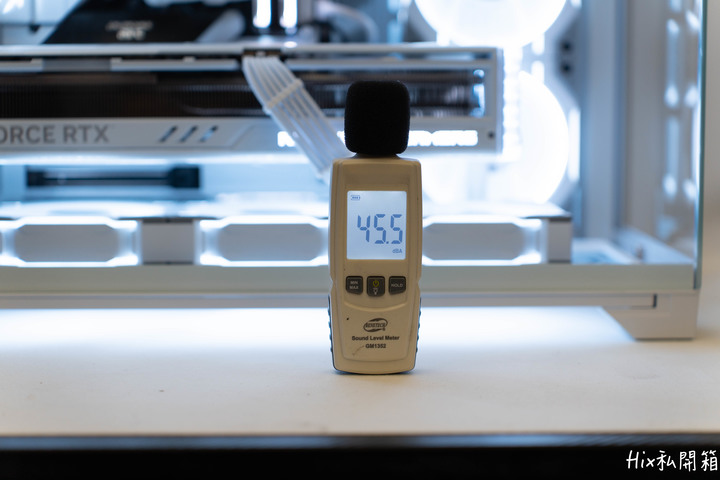

4090燒甜甜圈時也是只有45分貝

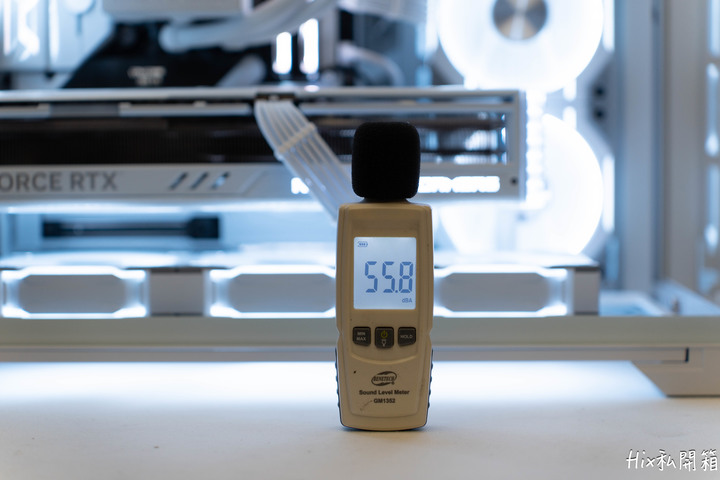

將全風扇都開到100%時，55分貝還不至於太吵

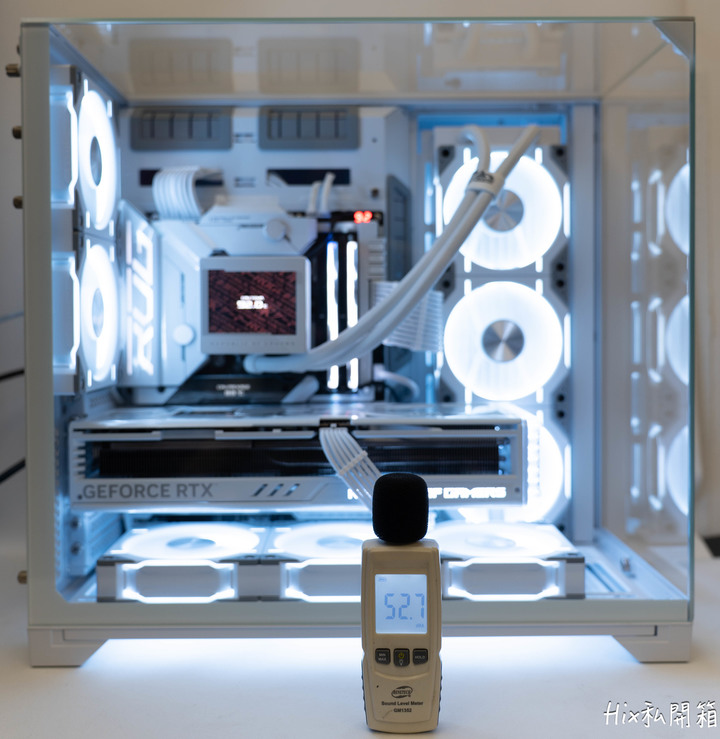

雙烤噪音值52.7分貝

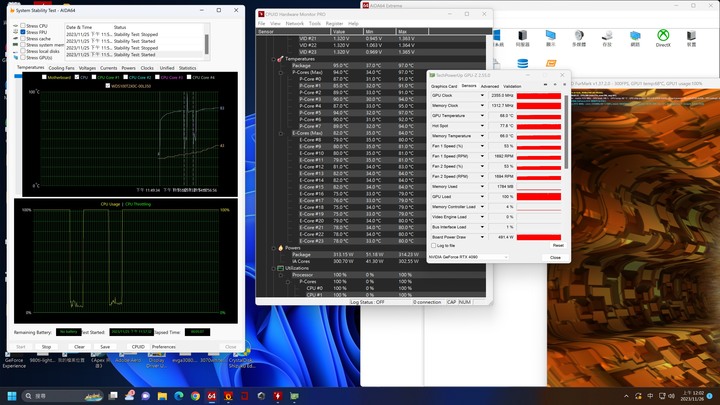

雙烤機內軟體顯示

最後來一個雙烤的噪音及溫度表現

CPU上300瓦的功耗搭配龍神3夾漢堡可以壓在一百度以下(冷排風扇設定在1800轉)

GPU方面也因為下方風扇有確實進風，維持在70度以下

也就是說這機殼對於高階硬體的散熱是沒問題的!!!

總結

最後總結：

先來談談為什麼我會選擇主板下移好了

下移我認為以下優點

1.後方可掛2個120mm風扇協助散熱

2.下方顯卡可更直接吃到冷風

3.主機板最下方的排線可以藏到幾乎看不見(都在下方風扇後面)

至於缺點大概就是主板上方很空曠，會想在這邊安裝個檯燈之類的

談完主板下移再來談一下整體安裝體驗

O11系列的雙倉設計其實對於整線來說非常友好

整個走線空間就是很足夠，但相對帶來的缺點就是整個機殼會非常的寬

如果桌子位置不夠就會覺得十分的有擠壓感(但這是我窮買不起大房子)


整體來說這機殼非常適合家用高階硬體玩家入手來玩玩

想裝什麼幾乎都能安裝，安裝體驗也很好，不太會遇到零件彼此干涉的問題

而且感覺未來就會出開放式水冷的水道板

讓這個機殼更進一步的變成真正的"水族箱"

以上開箱希望各位喜歡

最後補上三張照片

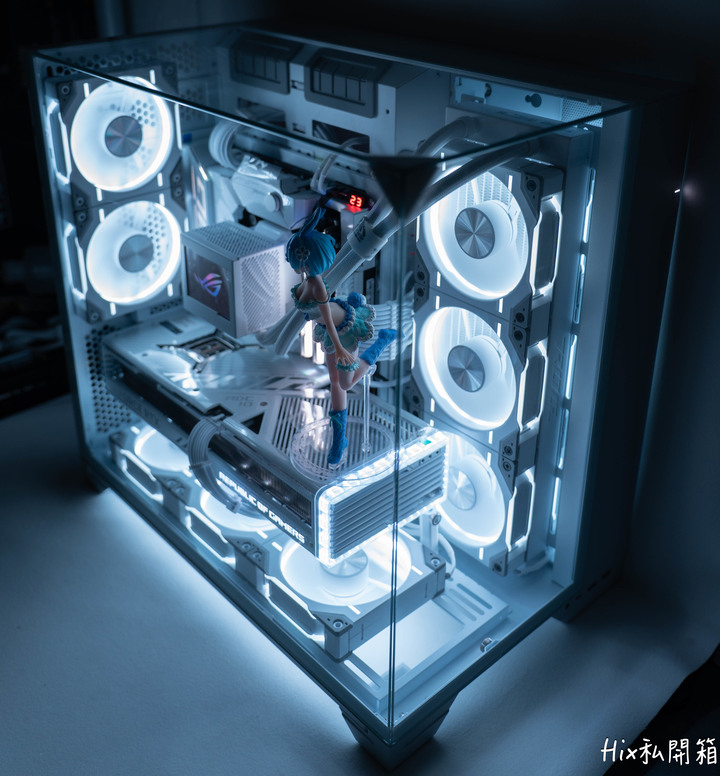

關燈側拍45度角

關燈上方側拍45度角

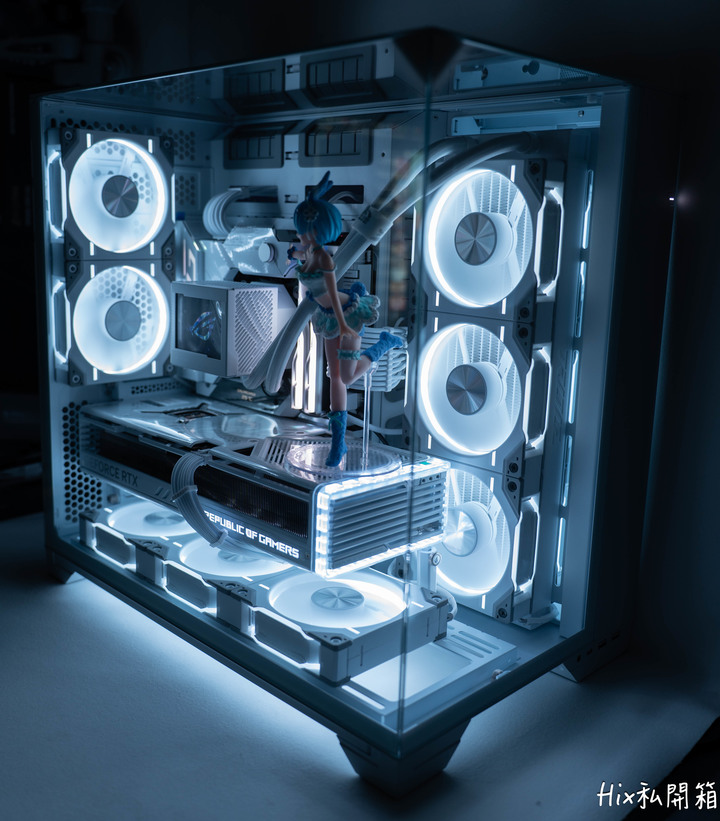

雷姆的笑容

報告完畢謝謝收看!
