關於機殼散熱配置的建議

chlin1996

chlin1996
個人積分：29分
文章編號：85543629

29分

樓主

2022-08-09 21:35

請問圖一的機殼風扇對流配置跟圖二的配置
哪一個比較正確
藍色箭頭為冷風進氣
紅色箭頭為熱風抽離
風扇組態為:
前面板14cmX2
後面板14cmX1
上面板12cmX3
下面板14cmX2
CPU 12cmX2

配置一: 感覺前排冷空氣還沒到CPU那一端,就被上排的風扇給抽走了
關於機殼散熱配置的建議

配置二: 我感覺應該是圖二的配置比較正確,把上排的前面2顆改為冷風進氣
關於機殼散熱配置的建議

有任何建議,懇請賜教,感謝

2022-08-09 21:35 發佈

文章關鍵字機殼建議

BADKING

BADKING
個人積分：1163分
文章編號：85543916

1163分

2樓

2022-08-09 22:18

圖2有6個進氣, 只有2個排氣, 假設其他排氣孔效用等於1個排氣扇.
那就是6個進氣, 3個排氣. 進氣風扇有轉動但是阻力使得進氣量只有3個.
不管如何配置. 實際進氣量=排氣量.

發文有幫助請給分.......................................

chlin1996 樓主

圖一的話就是平衡的4進4出配置,好像也很合理

2022-08-09 22:34

chlin1996

chlin1996
個人積分：29分
文章編號：85543934

29分

樓主

2022-08-09 22:20

BADKING wrote:
圖2有6個進氣, 只(恕刪)

所以大大您是建議維持圖一的配置不用特地去改動嗎? Thanks

BADKING

14" 代表14 吋, 你打錯了.

2022-08-10 9:17

chlin1996 樓主

哈哈,感謝提醒,已更正

2022-08-10 11:15

chiyenms

chiyenms
個人積分：9904分
文章編號：85544472

9904分

4樓

2022-08-10 0:06

chlin1996 wrote:
請問圖一的機殼風扇對(恕刪)

如果只看 CPU，二比較好，主要是你 CPU Cooler 大顆變成有隔間擋風的效果。
風會找風阻最小的路徑當主要出路。
另外擋風的模型拿掉。
但前提是底下的顯卡沒有在發出高熱量。
總發熱量高，底下顯卡的熱一直上來時（實務上散熱會出問題的狀況），
就可能變成一比較好。

另外

1) 實測最準。
2) 開側板更好。

chlin1996 樓主

目前機殼裡面最大的熱源就是顯卡,因為有玩一些3A大作,喜歡特效全開,顯卡都在飆溫度的

2022-08-10 1:00

satre

satre
個人積分：834分
文章編號：85544512

834分

5樓

2022-08-10 0:16

機殼封閉環境
不論你進風排風各裝幾顆風扇
基本上就是進風量 = 排風量

以前我也都會糾結風扇如何配置
(到底是要正壓還是負壓，各有擁護者)

但現在我的重點放在
快速將廢熱排出機殼&室內空間
1. 室溫 (進風是室溫的風，越低越好)
2. 機殼內的整體廢熱停留時間

所以我現在的做法
是增加排風數 (我後1x12cm，上2x14cm)
然後，自製導風管接在機殼排風扇出風口，拉到室外(排風管尾端有裝排風扇)
直接把廢熱用最快速度
強制排到室外，
除了盡量讓機殼內的廢熱停留時間縮到最短之外
也讓廢熱不要留在室內，造成室溫升高而影響進風的室溫

總之就是
降低室溫 & 讓廢熱在機殼內停留的時間越短越好
樓主所問
並沒有一、二哪個較好
但依我個人，會選一
然後，除了電腦，實際環境也有差異

實測最準
看那種裝法，在樓主的使用環境下，壓制溫度效果更好
就選那種！不需糾結於理論

天羽工坊-幸福影像設計 https://amhs.tw

chlin1996 樓主

感謝樓上各位大大的解說,原來還有正壓負壓的學問,受益良多!!!

2022-08-10 1:01

chiyenms

正負壓那套一直是迷思，除非你機殼都不進排氣，不然防塵最後都是靠濾網，然後進氣效率就更低了

2022-08-10 10:44

exricky1030

exricky1030
個人積分：2962分
文章編號：85545907

2962分

6樓

2022-08-10 8:57

除內部熱流處裡之外，會建議外部最好有循環扇對著機殼排風口吹，個人之前PC就是外部沒搞定，廢熱排出之後又被吸入導致玩3A大作時，常會出現藍底白字熱當機.

註記: 我的PC工作環境是電腦桌下方左側冷氣設26度一定開，空間偏密閉，透氣能力較不佳.

最終靠一台9吋的循環扇解決，一般風扇要開最大才能吹散環境所堆積的熱風，個人經驗給樓主參考...

chlin1996 樓主

我也是一定會開冷氣,但室內循環風扇沒刻意對著電腦吹

2022-08-10 11:19

exricky1030

chlin1996 我的11700K+3080也是，但我這樣還是會當機，直到有個循環扇直吹進風口才沒事

2022-08-11 9:33

BADKING

BADKING
個人積分：1163分
文章編號：85546192

1163分

7樓

2022-08-10 9:24

satre wrote:
然後，自製導風管接在機殼排風扇出風口，拉到室外(排風管尾端有裝排風扇)

這樣做很好. 裝排風管需要牆壁挖洞還是從窗戶出去?

發文有幫助請給分.......................................

satre

都可以阿!!我是拉窗戶出去再把下方用板材封住~降子到時也能還原

2022-08-10 23:08

tj0fu6W800

tj0fu6W800
個人積分：5315分
文章編號：85546902

5315分

8樓

2022-08-10 10:24

進氣>排氣才能形成正壓差

風扇前的濾網才有效果，灰塵才不會從機殼的縫隙竄進去

chlin1996 樓主

這咖機殼前上下都有做濾網擋灰塵

2022-08-10 11:20

exricky1030

灰塵濾網建議週週清，如果可以單獨拆下來的前提，不然很快就一圈灰塵堵進氣了

2022-08-11 9:35

chiyenms

chiyenms
個人積分：9904分
文章編號：85547168

9904分

9樓

2022-08-10 10:45

exricky1030 wrote:
除內部熱流處裡之外，會建議外部最好有循環扇對著機殼排風口吹

環境許可的話，開側板最快啦

chlin1996 樓主

開側板肯定大降溫,但灰塵累積速度也會很快

2022-08-10 11:21

chlin1996

chlin1996
個人積分：29分
文章編號：85547767

29分

樓主

2022-08-10 11:39

我目前的測試方式為
開啟FurMark燒機讓顯卡溫度飆起來 (室內有開冷氣)
然後用手去感受機殼上方3顆風扇的溫度
如下圖
風扇3抽出來的是著實的熱風,所以這顆無懸念,不用變動
風扇2抽出來的是溫風,這一顆偏向維持抽風設定
風扇1抽出來的是冷風,意味著風扇1把前排辛苦導入的冷風,很浪費的給抽出去了,所以風扇1我會改成進風模式

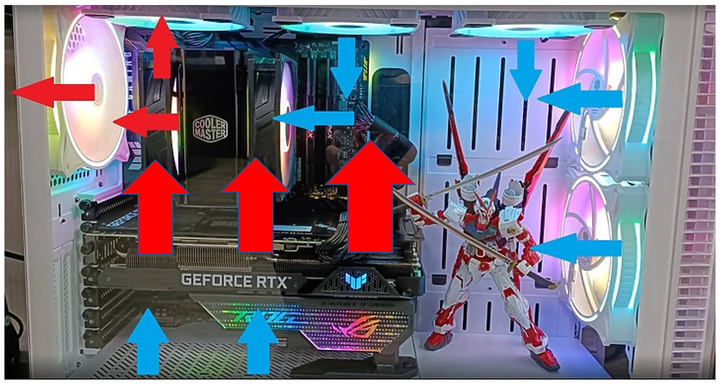

下圖為最後的更改配置:
點我看大圖
