十(多)年前的小殼改造上240水冷

視博通的下置POWER M-ATX 小機殼,裝了R5-3600+原廠散熱器後總覺得溫度很高
在機子旁邊都能感到熱氣,想到還有一組當時為了買顯卡而搭購的rog strix lc 240 已
經放快一年了,不用賣掉剩半價有點慘,便想著如何套用在老機殼上。
拆下前面板看的出來原本就有兩個12cm風扇位,但因為預設風扇並不是併著鎖,所以
對冷排固定來說只能鎖四個孔,於是便由內側鎖了四個螺絲固定冷排,風扇鎖在外側。
因為一體式水拆水管可能會影響保固,所以只能剪了機殼一角。
十(多)年前的小殼改造上240水冷
這樣用起來雖然沒什麼問題,溫度也下降了,但看起來就是不美觀,如果管子能走上面
的長孔就好了,而且電源鍵也無法合為一體。
十(多)年前的小殼改造上240水冷

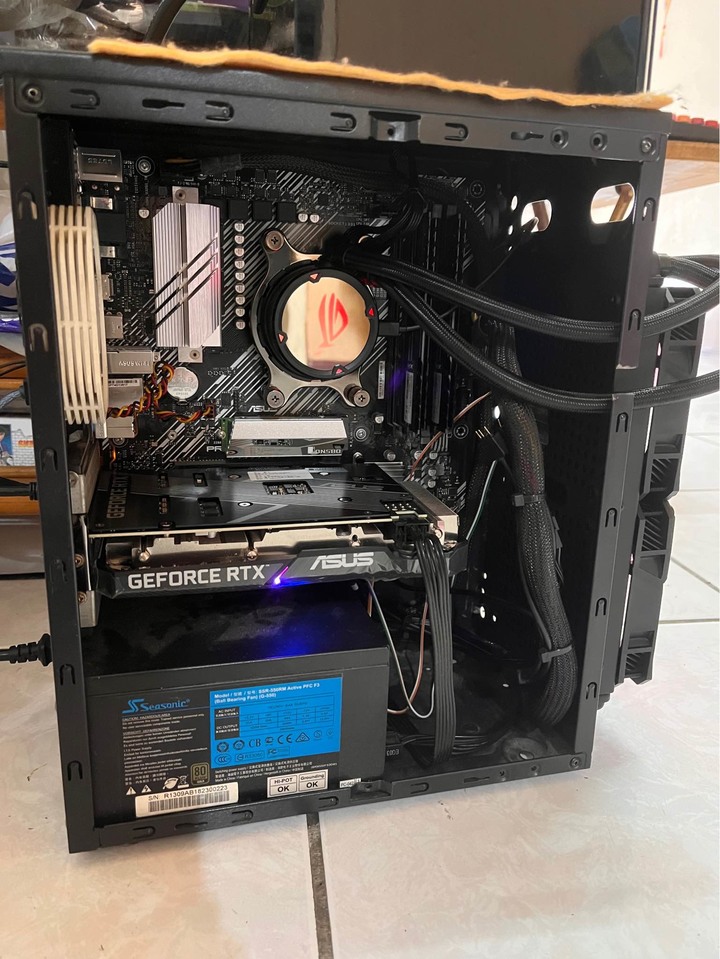

檢視了機殼內部還有一點空間,勉強可以塞下冷排,雖然放內側後,24pin的卡扣會拆不
了,但在零件損壞之前應該都不會拆了,所以就上吧,為了讓兩顆風扇都能鎖到冷排,所
以必需另外鑽四個孔,讓風扇孔是並著的,再來為了風道順暢風扇孔洞全剪掉,還好機殼
板材不是很厚,用斜口鉗就能完成。
十(多)年前的小殼改造上240水冷

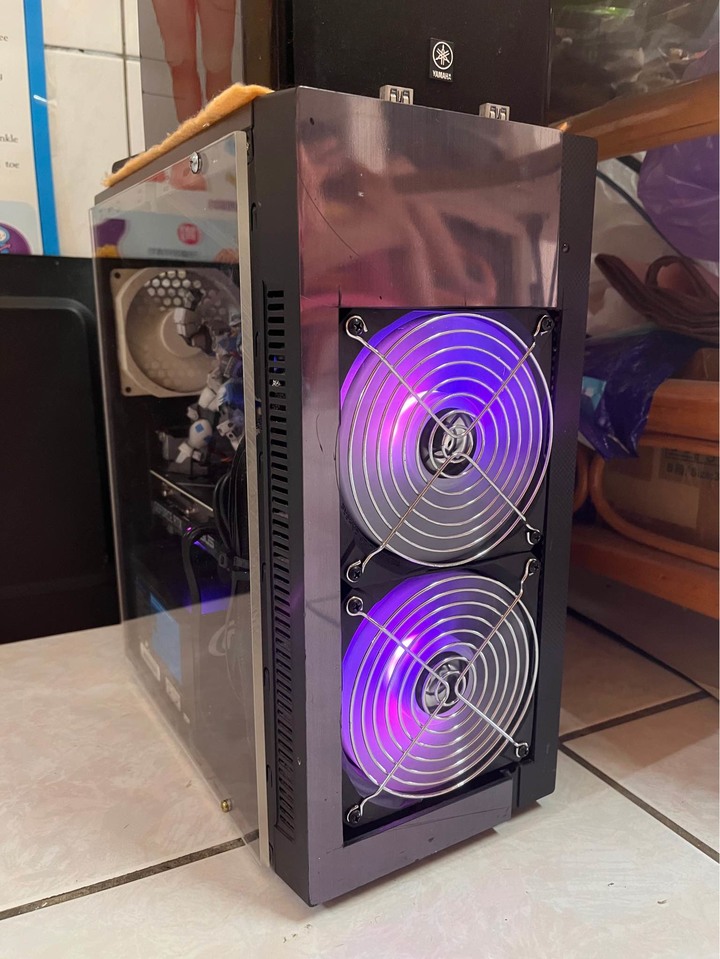

這樣一來前面板就能在開孔後裝回去了,但因為原電源鍵正好在開孔的區域,所以改由
RESET鍵當電源,前置原生為USB 2.0,弄了條線改成USB 3.0

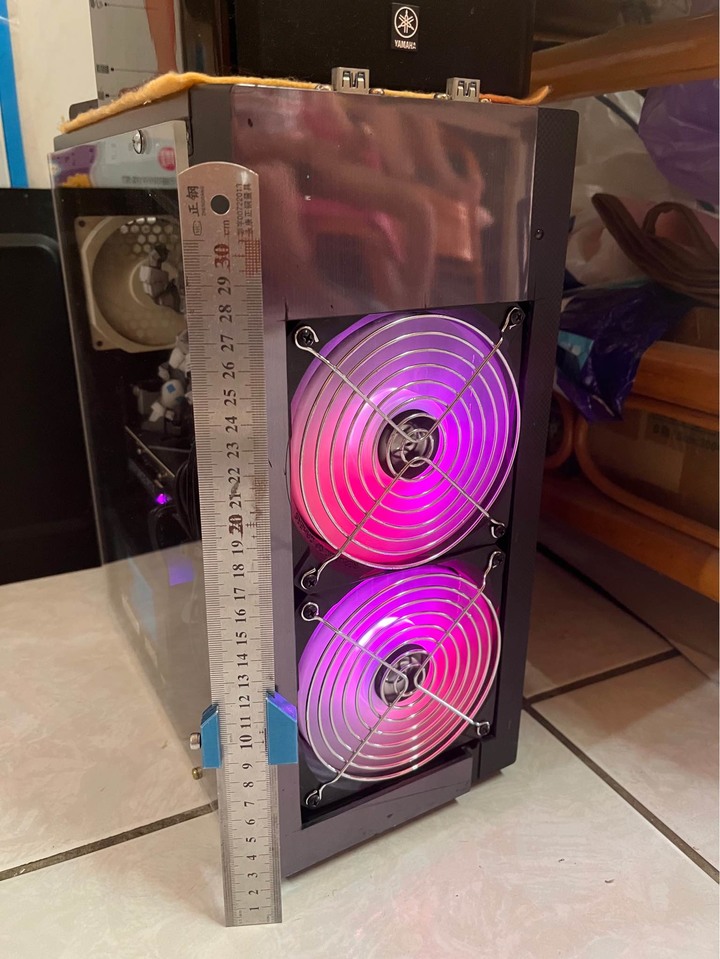

另外裝上防護網避免異物打到。高度是一塊M-ATX+一顆ATX電源再多一點點。
十(多)年前的小殼改造上240水冷

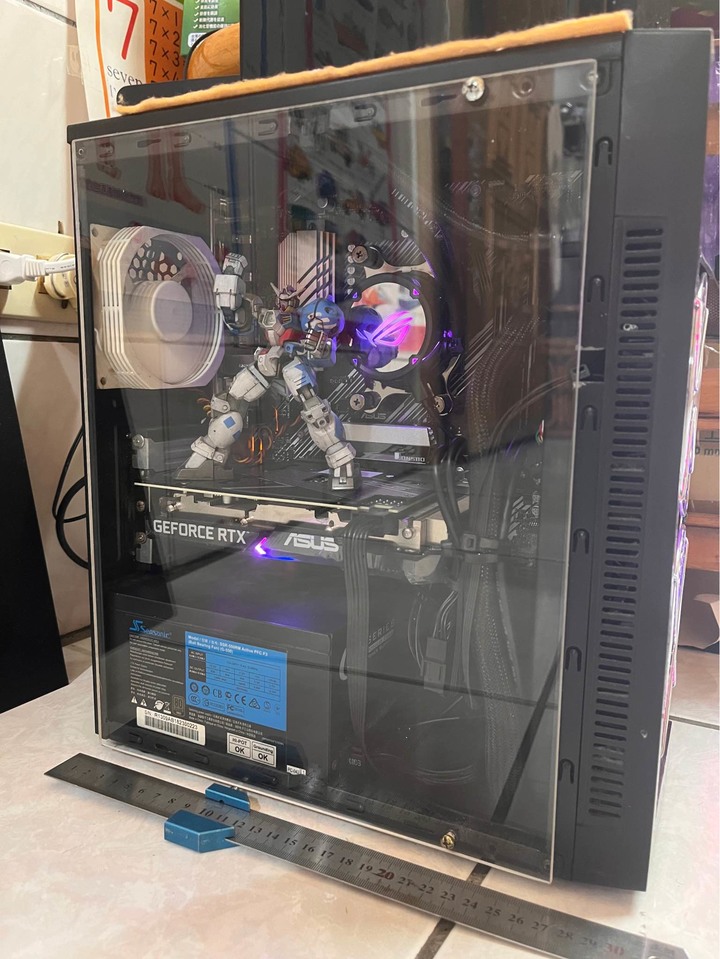

長度為鄉民尺寸,顯卡只能裝DUAL 這個SIZE,如果再加個把手就能單手提出門了。
現在玩YUZU 機子都不熱了,連後方9cm排出來的風都不是很熱。
十(多)年前的小殼改造上240水冷

因為這機子目前是小孩的YUZU機,如果回老家時都會帶回去,所以大小及性能都是重點
雖說使用ITX能更小,但整體花費可能又會太高,所以手邊有什麼就用什麼吧。
